Unidade de Expansão E/S Ethernet Inteligente 8 Slots

Introdução

A Unidade de Expansão de E/S Ethernet Inteligente de 8 slots da ICP DAS é um módulo de expansão projetado para aplicações de expansão de I/O em ambientes industriais e IIoT. Neste artigo técnico abordamos arquitetura, especificações, integração com SCADA e práticas de instalação para engenheiros de automação, integradores e equipes de TI industrial. Palavras-chave principais: Unidade de Expansão de E/S Ethernet Inteligente de 8 slots, E/S Ethernet, expansão de I/O, ICP DAS, Modbus/TCP.

Apresentaremos normas relevantes (por exemplo, IEC/EN 62368-1 para segurança elétrica, referências EMC IEC 61000 e recomendações de MTBF/PFC) e conceitos de engenharia como Fator de Potência (PFC), MTBF e isolamento galvânico. O texto inclui tabelas de especificação técnica, checklists de instalação e CTAs para páginas de produto e conteúdo técnico da LRI para apoio à especificação e aquisição.

Este material foi escrito com foco na aplicação prática em utilities, manufatura, energia e OEMs e traz comparativos com outras famílias ICP DAS, dicas de projeto e erros comuns a evitar. Para aprofundamento técnico adicional, veja artigos no blog da LRI: https://blog.lri.com.br/monitoramento-remoto e https://blog.lri.com.br/seguranca-iiot. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Introdução ao Unidade de Expansão de E/S Ethernet Inteligente de 8 slots — visão geral e conceito fundamental (O que é?)

Definição e propósito do Unidade de Expansão de E/S Ethernet Inteligente de 8 slots

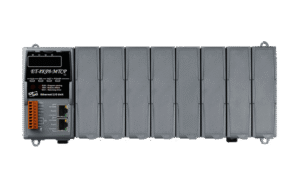

A Unidade de Expansão de E/S Ethernet Inteligente de 8 slots é um chassi backplane que aceita até oito módulos de I/O intercambiáveis para digital, analógico, contadores e comunicação. Seu propósito é permitir a expansão modular de entradas e saídas próximas ao processo, reduzindo cabeamento ponto-a-ponto e centralizando inteligência local via Ethernet industrial.

Projetada para operar como um nó inteligente em arquiteturas distribuídas, a unidade incorpora um controlador de comunicação que hospeda protocolos como Modbus/TCP e pode atuar como gateway entre I/O locais e sistemas SCADA ou plataformas IIoT. Isso facilita aquisição de dados de alta densidade com latência controlada e diagnóstico remoto.

Além disso, a topologia modular permite misturar módulos com diferentes ranges de tensão e isolamentos, oferecendo flexibilidade para adaptar-se a sensores analógicos, RTDs, termopares, entradas digitais de proteção robusta e saídas a relé ou a transistor, atendendo requisitos distintos de medição e atuação.

Principais características de hardware e operação

O hardware típico inclui um backplane de 8 slots, conectores DIN 35 mm para montagem, interface Ethernet 10/100Base-T com conector RJ-45, LEDs de status por slot e watchdog interno. A alimentação costuma ser wide-range (por exemplo 12–48 VDC) com proteção contra sobretensão e PFC quando aplicável, garantindo conformidade com requisitos de estudos de harmônicos em centros industriais.

Operacionalmente, o equipamento oferece diagnóstico embarcado (detecção de módulo ausente/falha, verificação CRC em pacotes, monitoramento de alimentação) e buffers de FIFO para reduzir perda de dados em picos de tráfego. Suporte a firmware update via interface web ou utilitário facilita correção de bugs e adição de recursos sem retirada do equipamento.

Em termos de desempenho, o MTBF típico para unidades bem dimensionadas e com ventilação adequada fica na ordem de dezenas a centenas de milhares de horas; especificações exatas variam conforme a família e apresentação física. A unidade frequentemente implementa isolamento galvânico entre I/O e comunicação para proteção contra transientes.

Principais aplicações e setores atendidos pelo Unidade de Expansão de E/S Ethernet Inteligente de 8 slots

Setores industriais que mais se beneficiam

Setores como energia, água e saneamento, automação predial, indústria de processo e manufatura se beneficiam diretamente da solução. Em concessionárias e subestações, a modularidade permite telemetria e monitoramento de equipamentos rotativos sem grandes alterações no cabeamento existente.

No setor de água e saneamento, esta unidade viabiliza conectividade robusta em estações de bombeamento e ETAs, agregando segurança com isolamento e opções de redundância. Em fábricas e linhas de montagem, reduz o cabeamento até o PLC central, agilizando o comissionamento e manutenção.

Para OEMs, a possibilidade de integrar módulos específicos (p. ex. medição de corrente, entradas de pulso para fluxo) permite criar painéis modulares entregues com I/O pré-configurado, reduzindo tempo de integração no campo.

Casos de uso típicos por setor

No monitoramento remoto de bombas, a unidade captura sinais de nível, corrente do motor (via módulo CT ou 4–20 mA) e alarmes digitais, enviando dados ao SCADA via Modbus/TCP. Isso permite tomada de decisão automatizada e telemetria com baixo downtime.

Em linhas de produção, a solução é empregada para expansão de sensores e atuadores ao longo da linha, minimizando longas fiações e permitindo hot-swap de módulos para manutenção, diminuindo o MTTR. A topologia distribuída favorece balanceamento de carga e segmentação de rede.

Na telemetria em subestações remotas, a combinação de isolamento, diagnóstico embarcado e suporte a protocolos industriais possibilita comunicação confiável em ambientes agressivos, com proteção EMC conforme IEC 61000 e conformidade de segurança conforme IEC/EN 62368-1.

Especificações técnicas detalhadas e tabela de referência Unidade de Expansão de E/S Ethernet Inteligente de 8 slots

Tabela resumida de especificações (quando aplicável)

Interfaces, protocolos e compatibilidade elétrica

A unidade dispõe de porta(s) Ethernet 10/100Base-T com suporte a Modbus/TCP, leitura de registros holding/coils e trap SNMP dependendo do firmware. Muitas unidades ICP DAS suportam APIs RESTful ou MQTT via gateway, permitindo integração direta com plataformas IIoT e brokers MQTT para arquiteturas edge/cloud.

Em termos elétricos, cada slot disponibiliza barramento de alimentação interna com limites de corrente; a compatibilidade com sinais volt/amper inclui entradas 0–10 V, 4–20 mA (com shunt ou HART em módulos específicos), entradas digitais 24 VDC e saídas a relé ou transistor. O projeto usual prevê isolamento entre grupos de I/O e a LAN para atender a requisitos de segurança e evitar loops de terra.

Alarmes e diagnóstico podem ser expostos via registros Modbus ou traps SNMP. Para aplicações sensíveis, atenção ao dimensionamento da fonte (PFC recomendado) e à proteção contra surtos e transientes (TVS, supressores) é essencial para manter a disponibilidade do sistema.

Requisitos ambientais e certificações

A unidade segue requisitos industriais típicos: temperatura operacional ampla (-20°C a +70°C), humidade relativa até 95% sem condensação e proteção mecânica em metal robusto. A conformidade EMC é normalmente aferida segundo IEC 61000-4-2/3/4/5/6 para imunidade e emissão; ver ficha técnica para níveis exatos.

Em aplicações com exigência de segurança elétrica, referências como IEC/EN 62368-1 são consideradas para compatibilizar isolamento e proteção de usuário. Embora IEC 60601-1 seja voltada a equipamentos médicos e normalmente não aplicável, é citado para contrastar requisitos quando se integra medição em ambientes com normas mais rigorosas.

Para projetos críticos, recomenda-se verificar certificações locais adicionais (ANATEL, INMETRO) e requisitos de conformidade para instalação em áreas classificadas, caso aplicável.

Importância, benefícios e diferenciais do Unidade de Expansão de E/S Ethernet Inteligente de 8 slots

Benefícios técnicos e operacionais

A adoção dessa unidade reduz significativamente o cabeamento, levando sinais locais a um ponto de agregação que comunica via Ethernet, diminuindo custos de instalação e complexidade do painel. Isso reduz erros humanos e acelera o comissionamento, impactando positivamente o OPEX do projeto.

Do ponto de vista de manutenção, diagnósticos embarcados e módulos hot-swap permitem reparos rápidos e escalabilidade sem parada prolongada. A capacidade de monitorar saúde do dispositivo e energia reduz falhas imprevistas e aumenta o MTBF efetivo do sistema.

Operacionalmente, a granularidade de I/O próxima ao campo melhora a qualidade dos sinais (menos ruído e perdas) e facilita implementações de controle distribuído ou edge computing, suportando requisitos de latência e resiliência de sistemas IIoT e Indústria 4.0.

Diferenciais frente ao mercado

Entre os diferenciais estão a inteligência embarcada para buffering de dados e diagnóstico remoto, a grande variedade de módulos I/O ICP DAS certificados e a flexibilidade de montagem em trilho DIN com gestão de slots. A compatibilidade com protocolos industriais consolida integração com SCADA sem middleware adicional.

A robustez elétrica, com isolamento galvânico por slot, proteção contra surtos e opções de alimentação redundante são diferenciais para ambientes adversos. Recursos como logging interno, relógio em tempo real (RTC) e suporte a NTP/SNTP agregam valor operacional.

Adicionalmente, o ecossistema ICP DAS oferece módulos especializados (contadores de alta velocidade, entradas de termopar com cold-junction) e suporte técnico consolidado, reduzindo riscos de projeto e tempo de desenvolvimento para integradores.

Guia prático de Unidade de Expansão de E/S Ethernet Inteligente de 8 slots: como instalar, configurar e usar

Preparação e checklist antes da instalação

Antes da instalação, verifique: (1) compatibilidade de módulos e consumo total do backplane; (2) disponibilidade de alimentação DC correta e proteção contra inversão de polaridade; (3) firmware compatível com o software de SCADA. Tenha ferramentas básicas: chave torque, multímetro, cabo Ethernet blindado e etiquetas de identificação.

Documente o inventário de módulos com part numbers e revise o diagrama elétrico do painel para planejar aterramento e segregação de sinais analógicos e digitais. Planeje espaço térmico e ventilação, pois temperatura elevada reduz MTBF e pode exigir versões com faixa estendida.

Backup de configuração e image de firmware devem ser realizados antes de alterações. Se disponível, solicite à LRI/ICP uma folha de dados e checklist pré-instalação para assegurar conformidade com normas locais e requisitos de segurança.

Passo a passo de instalação física

Monte o chassi no trilho DIN seguindo orientação do fabricante e deixando folga para cabos. Garanta torque adequado nos terminais de alimentação e nos conectores de I/O conforme especificação (p.ex. 0,5–0,6 Nm) para evitar falsos contatos.

Use cabos Ethernet blindados (STP/FTP) e, quando necessário, conecte blindagens ao ponto de terra único para evitar loops. Separe cabeamento de potência de sinais analógicos e digitais para diminuir ruído eletromagnético.

Aterramento correto do chassi é crítico; conecte a um barramento de terra com resistência baixa e siga recomendações EMC (filtros e TVS) para ambientes com alto ruído. Evite fontes de alimentação mal dimensionadas; prefira alimentação com PFC para maior eficiência.

Configuração de rede e IP

Inicialize com DHCP para descobrir o IP atribuído ou configure IP estático compatível com o segmento de rede do cliente. Use máscara e gateway conforme arquitetura (por exemplo, /24 em redes de máquina) e registre o dispositivo em sistema de inventário.

Defina nome DNS e habilite NTP para sincronização de tempo, importante para registros de alarme e logs. Segmente a rede usando VLANs para separar tráfego de controle do tráfego administrativo e aplique ACLs em switches para limitar acessos.

Documente endereços IP e mapeie canais I/O em planilha para referência do SCADA. Para operações críticas, configure monitoramento via SNMP e traps para detecção proativa de falhas.

Carregamento e atualização de firmware

Atualize firmware seguindo procedimento seguro: faça backup da configuração, realize atualização em janela de manutenção e mantenha comunicação local (console) caso a rede seja afetada. Use o utilitário ICP DAS ou interface web autenticada.

Valide assinado digitalmente os arquivos de firmware quando disponível e confirme checksums antes de aplicar atualizações. Em ambientes com alta disponibilidade, planeje rollback e teste em unidade piloto antes de atualizar planta inteira.

Mantenha registro das versões aplicadas e mudanças; registre eventuais mudanças em release notes para compliance. Evite atualizações durante operações críticas sem janela de testes.

Testes funcionais e validação pós-instalação

Realize testes de comunicação (ping, leitura de registros Modbus), validação de I/O com sinalador conhecido e testes de carga para verificar integridade do barramento de alimentação. Confirme tempos de resposta e jitter para aplicações de controle.

Execute testes de resiliência: perda de energia simulada, reinicialização do módulo e recuperação de comunicação. Verifique logs e traps SNMP para assegurar que alarmes são emitidos corretamente.

Documente resultados e gere checklist de aceitação técnica para homologação do sistema. Só coloque em operação após validação de todos os requisitos funcionais, elétricos e de segurança.

Integração do Unidade de Expansão de E/S Ethernet Inteligente de 8 slots com sistemas SCADA e plataformas IIoT Unidade de Expansão de E/S Ethernet Inteligente de 8 slots

Protocolos suportados e modos de comunicação

A unidade suporta Modbus/TCP como padrão para leitura/escrita de registradores e coils. Dependendo do firmware e gateway modular, pode oferecer MQTT ou API REST para integração com plataformas IIoT, permitindo publicação de tópicos e uso de QoS para transmissão confiável.

Outros protocolos possíveis incluem SNMP para monitoramento, NTP para sincronização de tempo e FTP/SFTP para envio de logs. A escolha do protocolo depende do ecossistema do cliente e requisitos de segurança e latência.

Para alta disponibilidade, considere configurar redundância de caminho de rede (dual NICs) e políticas de reconexão para brokers MQTT. Buffering local garante perda mínima de dados em desconexões temporárias.

Como conectar ao SCADA: fluxo prático

Mapeie cada canal físico para um endereço lógico no SCADA, documentando tipo de dado, escala e alarmes associados. Utilize tabelas de mapeamento (tag list) e aplique filtros de escala linear conforme especificação do sensor.

No SCADA, crie templates de dispositivos para agilizar replicação e manutenção; configure watchdogs de comunicação e timers para detecção de falhas. Teste leitura/escrita em ambiente de engenharia antes de promover a configuração.

Implemente logs e históricos com time-stamps sincronizados por NTP para permitir análise pós-evento e conformidade com auditorias; utilize compressão e rotação de logs para gerenciar espaço.

Boas práticas para integração IIoT e segurança de dados

Adote autenticação forte, uso de TLS para MQTT/REST e VPNs para acesso remoto. Segmente a rede industrial e aplique políticas de least privilege em controladores e servidores SCADA.

Implemente monitoramento contínuo de integridade e atualizações regulares de firmware para mitigar vulnerabilidades. Considere usar gateways de protocolo dedicados para mediar conversas entre domínios OT e IT.

Documente políticas de backup, recovery e procedimentos de incident response. Para comunicações críticas, use redundância de rede e checagens periódicas de latência e perda de pacotes.

Exemplos práticos de uso do Unidade de Expansão de E/S Ethernet Inteligente de 8 slots em campo

Caso 1 — Monitoramento de estação de bombeamento

Arquitetura: sensores de nível, corrente do motor (CT), e saídas para soft-starter são conectados a módulos analógicos e digitais no chassi de 8 slots; a unidade envia dados via Modbus/TCP para o SCADA local e via MQTT para cloud analytics.

I/O utilizados: entradas 4–20 mA para nível, entradas digitais para status do motor e saídas digitais para comandos. Ganhos: redução de cabeamento até 70%, diagnóstico remoto e redução de MTTR em eventos.

Operacionalmente, a solução permite alarmes preditivos baseados em consumo de corrente e temperatura, antecipando falhas e reduzindo tempo de parada.

Caso 2 — Expansão de I/O em linha de produção

Implementa-se a unidade em pontos estratégicos da linha para agregar sensores de presença, contadores de peças e atuadores. Com instalação modular, o comissionamento passa de dias para horas.

Redução de cabos, facilidade de substituição de módulos e mapeamento rápido no SCADA aceleram reconfigurações de produto e diminuem custos operacionais. Hot-swap permite manutenção sem parada completa da linha.

Benefícios diretos: flexibilidade de layout de planta, escalabilidade e menor necessidade de painéis centrais com PLCs maiores.

Caso 3 — Telemetria em subestação ou campo remoto

A unidade, alimentada por banco de baterias com PFC e proteção contra surtos, coleta sinais de equipamentos e envia via Ethernet para RTU/IED ou gateway de comunicação celular/5G.

Uso de isolamento galvânico protege equipamentos sensíveis; buffering garante captura de eventos durante perda temporária de comunicação. Redundância de rede e traps SNMP fornecem resiliência operacional.

Aplicações típicas incluem monitoramento de transformadores, detecção de vazamentos e telemetria ambiental com integração direta em SCADA e plataformas IIoT.

Comparação técnica com outros produtos ICP DAS e erros comuns a evitar

Critérios de comparação (capacidade, desempenho, preço, suporte)

Compare por: número de slots, tipos de módulos disponíveis, throughput Ethernet, suporte a protocolos, isolamento e custo total de propriedade (TCO). Avalie também suporte técnico local, disponibilidade de firmware e garantia para MTBF e ciclos de operação.

Métricas como latência de aquisição, jitter e capacidade de buffering são essenciais para aplicações de controle em tempo real. Preço unitário deve ser ponderado com custo de instalação e economia em cabeamento.

Considere serviços de suporte, certificações e ecossistema de módulos ao comparar ofertas ICP DAS entre séries (por exemplo, família I-7000 vs. chassi backplane modular).

Como escolher entre unidades de expansão ICP DAS similares

Baseie a escolha em requisitos funcionais (quantidade e tipo de I/O), ambientais (temperatura, EMC), e de rede (número de portas, VLANs). Faça dimensionamento de alimentação com margem de 20–30% sobre consumo estimado.

Se precisar de integração IIoT nativa, priorize modelos com suporte a MQTT/REST. Para controle crítico, prefira baixa latência e isolamento superior. Para projetos replicáveis, escolha módulos padronizados para facilitar manutenção.

Realize PoC em bancada para validar tempos de aquisição, compatibilidade de módulos e comportamento sob falha antes de roll-out em larga escala.

Erros comuns na especificação e instalação e como evitá-los

Erros típicos: subdimensionamento da fonte (levando a brownout), configuração IP conflituosa, ausência de aterramento adequado, falta de isolamento entre grupos de I/O e uso de cabos não blindados em ambientes ruidosos. Evite esses problemas com checklist e testes prévios.

Outro erro é não considerar PFC e proteção contra surtos em locais com rede elétrica instável, o que pode reduzir MTBF e gerar perda de dados. Use fontes industrial-grade com PFC quando aplicável.

Também é comum negligenciar políticas de segurança (firmware desatualizado, credenciais padrão). Implemente processos de ciclo de vida de firmware e práticas de hardening.

Detalhes técnicos avançados para engenheiros

Atente-se a timing de aquisição e taxa de polling do master: múltiplos dispositivos e alta frequência podem saturar o throughput do backplane ou causar latência de leitura. Calcule intervalos com margem e use buffering local.

Buffering FIFO e tamanho de pacote MTU impactam performance de envio; ajuste MTU e QoS em switches para otimizar. Verifique limite máximo de módulos por backplane e consumo por slot para não exceder corrente máxima do barramento.

Considere efeitos de aliasing e ruído em sinais analógicos; implemente filtros analógicos e digitais adequados e realize calibração periódica.

Conclusão e chamada para ação — Entre em contato / Solicite cotação

Resumo executivo e recomendação de próximos passos

A Unidade de Expansão de E/S Ethernet Inteligente de 8 slots é uma solução comprovada para expansão modular de I/O em ambientes industriais e IIoT, oferecendo flexibilidade, diagnósticos e integração com protocolos industriais como Modbus/TCP. Recomenda-se iniciar com um piloto para validar requisitos de latência, alimentação e ambiente antes da escala.

Para aplicações que exigem essa robustez, a série Unidade de Expansão de E/S Ethernet Inteligente de 8 slots da ICP Das é a solução ideal. Confira as especificações detalhadas e solicite demonstração técnica na página de produto: https://www.lri.com.br/aquisicao-de-dados/unidade-de-expansao-de-es-ethernet-inteligente-de-8-slots. Outra opção de leitura e produtos correlatos está disponível em: https://www.lri.com.br/aquisicao-de-dados.

Como solicitar suporte técnico, orçamento ou demonstração

Para cotação, tenha em mãos: lista de canais I/O, ambiente operacional (temperatura/humidade), requisitos de alimentação e protocolos desejados. Contate equipe LRI/ICP via formulário da página de produto ou solicite PoC em campo para validação de integração.

A equipe técnica da LRI pode auxiliar no mapeamento de tags, seleção de módulos e cálculo de alimentação e proteção. Incentivamos comentários e perguntas neste artigo para que possamos esclarecer dúvidas específicas e ajudar na sua especificação.

Perspectivas futuras e aplicações estratégicas do Unidade de Expansão de E/S Ethernet Inteligente de 8 slots

Tendências tecnológicas relevantes e evolução de E/S Ethernet

Tendências como edge computing, adoção de MQTT e integração com digital twins impulsionam a demanda por unidades de I/O inteligentes com processamento local. Futuras versões tendem a oferecer mais capacidades de computação embarcada e segurança nativa (TEE, TPM).

A convergência OT/IT exige suporte a padrões aberto e APIs, permitindo que dados de campo alimentem analytics e manutenção preditiva em tempo real. A modularidade seguirá sendo essencial para atualizações sem substituir painéis completos.

Além disso, espera-se maior adoção de conectividade determinística (TSN) em Ethernet industrial, beneficiando aplicações sensíveis a tempo real e ampliando uso de unidades de expansão em controle distribuído.

Aplicações específicas a considerar para expansão do negócio

Projetos pilotos recomendados: monitoramento energético com analytics para reduzir consumo, manutenção preditiva em ativos rotativos e integração de sensores de qualidade de processo com pipelines de dados para otimização. Esses pilotos demonstram ROI e viabilidade de roll-out.

Considere projetos de retrofitting em plantas legado para reduzir cabeamento e introduzir telemetria sem interromper produção. Use a unidade como gateway para modernização gradual de instalações.

Se tiver dúvidas específicas sobre projeto, deixe sua pergunta nos comentários ou solicite contato técnico. Nossa equipe está disponível para orientar seleção e integração.

Incentivamos o diálogo técnico: pergunte, comente e compartilhe seu caso de uso para que possamos ajudar a especificar a melhor solução.
