Uso de detector de chuva com o TCW220

Este artigo mostra como usar o datalogger Ethernet TCW220 com um detector de chuva.

Dois detectores de chuva distintos são utilizados – RG-11 e CON-REGME. O RG-11 é fabricado pela Hydreon Corporation, enquanto o CON-REGME é fabricado pela B+B Thermo-Technik.

1. Configuração do teste

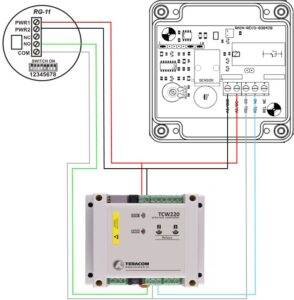

Um exemplo de configuração de teste é mostrado na Fig. 1. Ambos os detectores de chuva são alimentados pelo controlador TCW220.

Em caso de chuva ou neve, eles enviam um sinal para as entradas digitais do datalogger Ethernet TCW220 (o detector de chuva RG-11 para a entrada digital 1, o detector de chuva CON-REGME para a entrada digital 2). O controlador TCW220 é equipado com um logger que permite o armazenamento e a comparação das informações recebidas pelos dois detectores de chuva.

Fig. 1

As conexões correspondentes entre o controlador e os detectores de chuva são mostradas na Tabela 1.

Tabela 1

Para obter medições precisas dos detectores de chuva, eles devem ser montados em um local com acesso livre à chuva.

Um requisito obrigatório durante a montagem dos detectores de chuva é que todos os componentes estejam secos, pois qualquer umidade neles gera condensação que pode danificar o detector.

2. Princípio de funcionamento do detector de chuva CON-REGME

Este tipo de detector de chuva utiliza um sensor que detecta variações de condutividade na superfície sensora. Essa variação leva à ativação de um relé que, em seguida, envia um sinal para a entrada digital do controlador TCW220.

Este detector de chuva opera em diferentes níveis de sensibilidade, que podem ser ajustados para que a presença de neblina também seja detectada. A superfície do sensor pode ser aquecida, o que permite a operação em baixas temperaturas e acelera o processo de secagem do sensor.

3. Princípio de funcionamento do detector de chuva RG-11

Este tipo de detector de chuva utiliza raios infravermelhos refletidos por uma lente. Quando há água sobre a lente, parte dos raios é refletida de forma diferente.

O sensor detecta a diferença na intensidade dos raios e então ativa um relé que envia um sinal para a entrada digital do controlador TCW220.

Esses detectores de chuva podem operar em diferentes níveis de sensibilidade e em diversos modos, que são alterados por meio de chaves DIP.

4. Resultados dos testes

A Figura 2 mostra a funcionalidade do controlador TCW220 para exibir os dados salvos dos detectores de chuva e compará-los.

No caso abaixo, o detector de chuva CON-REGME, que utiliza um sensor de variações de condutividade, é o primeiro a detectar a presença de chuva em ambas as medições. O detector que utiliza raios infravermelhos registrou a chuva posteriormente, pois, dependendo do seu modo de operação, ele enviará o sinal de presença de chuva apenas a partir de uma intensidade específica de precipitação.

O sinal indicando que não está chovendo é enviado primeiro pelo detector de chuva RG-11 e, posteriormente, pelo CON-REGME, cuja superfície seca de forma um pouco mais lenta.

Gráfico 1

5. Conclusão

Cada um dos sensores testados, em combinação com o datalogger Ethernet TCW220, pode ser utilizado para detecção de condensação, controle de irrigação, automação de estufas, toldos de varanda e muito mais.
