Aquisição de Dados InduSoft WinPAC 8 Slots WinCE 7.0

Introdução

O objetivo deste artigo é explicar de forma clara e técnica o que é o InduSoft WinPAC de 8 slots com 1500 tags (WinCE 7.0) da ICP DAS, suas funções essenciais e o contexto de uso industrial. Desde o primeiro parágrafo, a palavra-chave principal — InduSoft WinPAC de 8 slots com 1500 tags (WinCE 7.0) — aparece naturalmente, assim como termos secundários como ICP DAS, aquisição de dados e controlador modular. Este conteúdo foi pensado para engenheiros de automação, integradores e compradores técnicos que atuam em utilities, manufatura, energia e OEMs.

Apresentarei arquitetura, aplicações típicas, especificações técnicas, integração SCADA/IIoT, guias práticos de instalação e limitações relevantes. Citarei normas e conceitos técnicos (por exemplo, IEC/EN 62368-1, IEC 61131, MTBF, PFC) e incluirei recomendações de segurança e performance. O tom é técnico e orientado a decisão, com listas, tabela de especificações e CTAs técnicos para materiais da LRI/ICP.

Incentivo a interação: pergunte, comente e traga seu caso de uso específico para que possamos orientar a configuração ideal. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

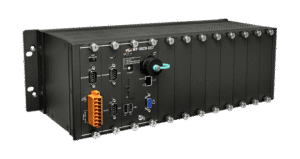

O que é o InduSoft WinPAC de 8 slots com 1500 tags (WinCE 7.0)?

O InduSoft WinPAC é um controlador / PLC de classe industrial com plataforma InduSoft embarcada e sistema operacional Windows CE 7.0, projetado para aplicações de aquisição de dados e HMI embarcada. A arquitetura modular de 8 slots permite acomodar módulos I/O remotos da família ICP DAS, criando soluções distribuídas e escaláveis. A capacidade anunciada de 1500 tags indica o dimensionamento para projetos de porte médio, com espaço para telas HMI, lógica local e comunicação com SCADA.

Funcionalmente, o equipamento combina runtime InduSoft para telas e lógica com comunicações industriais (Ethernet, serial) e drivers como Modbus RTU/TCP, OPC (via gateways/servers) e suporte a protocolos modernos dependendo do firmware. Em uma analogia simples, pense nele como um "PC industrial compacto" com slots modulares: o CPU trata lógica e HMI enquanto os módulos nos slots tratam os sinais físicos. Isso facilita manutenção, swaps rápidos e redução de downtime.

Para conformidade e segurança, projetos devem considerar normas aplicáveis de segurança elétrica e EMC, como IEC/EN 62368-1 para equipamentos de áudio/TV/IT (quando aplicável), recomendações de EMC e diretivas CE, além de práticas gerais de projeto conforme IEC 61131 para lógica de controle e IEC 62443 para segurança de sistemas industriais. O uso correto do produto depende também de práticas de PFC na alimentação e de planejamento de MTBF para disponibilidade.

Visão rápida: recursos-chave e proposta de valor

O InduSoft WinPAC oferece 8 slots modulares, sistema operacional WinCE 7.0, capacidade de 1500 tags, múltiplas portas de comunicação Ethernet/serial e suporte a protocolos industriais padrão. Os módulos ICP DAS permitem I/O digital, analógico e módulos especiais (contadores, PWM, isolamento), tornando-o um controlador flexível para I/O distribuído. A proposta de valor concentra-se em modularidade, integração InduSoft e robustez para ambientes industriais.

Os benefícios práticos incluem redução do tempo de comissionamento (projetos InduSoft reutilizáveis), manutenção simplificada (swap de módulo em campo) e integração direta com SCADA corporativo via Modbus/OPC. Economicamente, centraliza HMI e controle local reduzindo necessidade de PLCs adicionais, justificando ROI rápido em muitos projetos. Para aplicações que exigem essa robustez, a série InduSoft WinPAC da ICP DAS é a solução ideal. Confira as especificações em: https://www.lri.com.br/aquisicao-de-dados/indusoft-winpac-de-8-slots-com-1500-tags-wince-7-0-10813

Principais aplicações e setores atendidos

O controlador é indicado para automação industrial, utilities (estações de bombeamento, tratamento de água), energia, alimentos & bebidas, farmacêutico e linhas de manufatura que requerem HMI embarcada e aquisição de dados. Sua modularidade favorece aplicações com I/O distribuída e expansão futura. A capacidade de tags e o runtime InduSoft o tornam adequado para supervisão local com replicação para SCADA central.

Em utilities, o WinPAC é usado para controle de bombas, telemetria RTU, e logging de eventos para conformidade regulatória. Na indústria alimentícia e farmacêutica, é empregado para monitoramento de parâmetros críticos, logging para auditoria e integridade de dados. Em linhas de produção, atua como controlador distribuído para células, integrando sensores, atuadores e enviando dados para MES/ERP.

Do ponto de vista IIoT/Indústria 4.0, ele funciona como um edge device para pré-processamento de dados, filtragem e envio de eventos para brokers MQTT ou servidores OPC/REST, reduzindo latência e tráfego na nuvem. Para materiais de integração e casos práticos, consulte artigos técnicos no blog da LRI: https://blog.lri.com.br/industria-4-0 e https://blog.lri.com.br/integracao-scada

Setores típicos (automotivo, energia, água & saneamento, alimentos, farmacêutico)

No setor automotivo, é usado em linhas de teste e integração de células robóticas por sua capacidade de gerenciar I/O distribuída. Em energia e utilities, o foco é robustez e logging com sincronização temporal para monitoramento de ativos e conformidade regulatória. Em água e saneamento, o dispositivo atua como RTU para estações de bombeamento, com alarmes locais e transmissão de dados para SCADA central.

Na indústria alimentícia e farmacêutica, o WinPAC atende requisitos de rastreabilidade e logging (auditoria), com possibilidade de exportar históricos para relatórios de controle de qualidade. Em plantas críticas, a modularidade facilita segregação de funções e manutenção sem parada total da planta. Em aplicações OEM, a integração InduSoft facilita entrega de soluções HMI integradas ao produto final.

Esses setores se beneficiam da compatibilidade com normas de dados e comunicação e da facilidade de integração com sistemas MES e ERPs via gateways. Para soluções completas e opções de aquisição, acesse a página de produtos e soluções da LRI: https://www.lri.com.br/produtos/controle-industrial

Casos de uso por função (monitoramento, controle distribuído, registro de dados)

Como supervisão SCADA local, o WinPAC executa runtime InduSoft com telas, alarmes e históricos, reduzindo necessidade de estação HMI separada. Para controle distribuído, a lógica embarcada possibilita decisões locais rápidas, diminuindo latência em laços de controle críticos. No registro de dados, suas tabelas de tags e capacidades de logging permitem geração de históricos e exportação para audit trails.

O dispositivo é excelente para cenários com múltiplos sensores/atuadores conectados por módulos I/O, onde se exige segregação por área e facilidade de manutenção. Em configurações híbridas, o WinPAC atua como gateway de protocolos entre sensores legacy (Modbus RTU) e redes Ethernet/TCP. Evite sobrecarregar o runtime com lógicas muito complexas; dimensione a aplicação entre CPU local e SCADA central.

Especificações técnicas completas

Abaixo segue uma tabela resumida com os parâmetros essenciais do InduSoft WinPAC (valor típico, confirmar ficha técnica do produto para detalhes finais). A tabela facilita comparações técnicas rápidas para seleção em projetos.

Detalhes e notas técnicas adicionais

A capacidade de 1500 tags é um limite de projeto e não necessariamente igual ao desempenho real — a combinação de telas HMI, scripts, históricos e drivers pode reduzir a capacidade prática. Recomenda-se validar carga de CPU/RAM com simulação de projeto InduSoft antes da implantação em campo. Conceitos relevantes: MTBF para planejamento de manutenção e PFC/proteções na alimentação para garantir qualidade de energia.

Em termos de latência, comunicações Ethernet/TCP oferecem baixa latência, mas topologias de rede, switches industriais e segmentação (VLANs) impactam performance. Para aplicações com requisitos de tempo determinístico, avalie uso de controladores com CPUs mais potentes ou arquiteturas redundantes. Certificações aplicáveis dependem do SKU; consulte a ficha técnica e normas setoriais como IEC 62443 para segurança cibernética industrial.

Note limitações de armazenamento em Flash e ciclos de escrita — use rotinas de logging que minimizem gravações frequentes e adote backup periódico. Planeje procedimentos de atualização de firmware e rollback controlado para evitar perda de runtime. Para guias práticos e melhores práticas, consulte materiais no blog: https://blog.lri.com.br/daq-industrial

Importância, benefícios e diferenciais do produto

O InduSoft WinPAC agrega valor ao combinar HMI, lógica e I/O modular em um único hardware, reduzindo complexidade de solução e custo de instalação. A modularidade facilita expansão e manutenção, enquanto o InduSoft Runtime permite desenvolvimento rápido de telas gráficas e lógica. Esses fatores contribuem para menor MTTR e maior disponibilidade operacional.

Operacionalmente, os ganhos incluem redução de downtime por troca rápida de módulos, escalabilidade do sistema com adição de módulos e centralização de dados para análises preditivas. A integração nativa com protocolos industriais e a possibilidade de atuar como edge device suportam iniciativas de Indústria 4.0 e IIoT. Em termos econômicos, o custo total de propriedade costuma ser competitivo frente a soluções separadas HMI + PLC + I/O.

Os diferenciais da ICP DAS incluem histórico de confiabilidade industrial, ecossistema amplo de módulos I/O e suporte técnico local via LRI. A combinação InduSoft + WinCE 7.0 garante compatibilidade com projetos legados e velocidade de desenvolvimento. Para aplicações que exigem essa robustez, a série InduSoft WinPAC da ICP Das é a solução ideal. Confira as especificações completas e adquira: https://www.lri.com.br/aquisicao-de-dados/indusoft-winpac-de-8-slots-com-1500-tags-wince-7-0-10813

Benefícios operacionais (redução de downtime, escalabilidade, manutenção)

A arquitetura de slots permite manutenção modular sem interromper toda a planta, reduzindo MTTR e custos de paradas. Escalabilidade é alcançada com adição de módulos de I/O conforme necessário, o que facilita upgrades por fases em projetos grandes. O centralizado InduSoft Runtime possibilita atualizações de telas e lógica de forma consistente e controlada.

Manutenção preventiva é facilitada por diagnósticos locais e logs; combinados com políticas de backup, isso reduz riscos de perda de projeto. A padronização de módulos ICP DAS minimiza a curva de aprendizado da equipe de manutenção. Para plantas críticas, recomenda-se planejar redundância e procedimentos de hot-swap quando aplicável.

Diferenciais frente ao mercado (confiabilidade ICP DAS, integração InduSoft, modularidade)

A ICP DAS oferece linhas consolidadas de módulos I/O industriais, com opções isoladas e de alta densidade que se encaixam nos slots do WinPAC. A integração com InduSoft acelera o desenvolvimento de HMI e scripts de controle, reunindo funcionalidades que, em outras abordagens, exigiriam múltiplos fornecedores. A modularidade reduz estoque de peças e simplifica logística.

Além disso, o suporte a múltiplos protocolos e a possibilidade de atuar como gateway entre mundos legacy e IIoT torna o dispositivo competitivo. A confiabilidade de marcas consolidadas e a documentação técnica robusta agregam valor em projetos regulados. Consulte suporte técnico e comparativos para escolher o SKU ideal.

Guia prático: configuração inicial e melhores práticas

A instalação começa com checklist elétrico e ambiental: confirme alimentação (ex.: 24 VDC estável), espaço de montagem, ventilação, e aterramento adequado. Verifique compatibilidade de módulos e versão de firmware antes da montagem. Tenha à mão ferramentas antiestáticas e procedimentos de segurança conforme NR-10 e normas locais.

Ao montar, respeite sequência de módulos e travamento mecânico em rack de 8 slots; assegure conexões de I/O com bornes e cabos crimpados para evitar falsos contatos. Use rotas separadas para cabos de potência e sinal para minimizar ruído; considere filtros EMIs e PFC na fonte. Realize testes de isolamento e continuidade antes de energizar.

No software, inicie projeto InduSoft com naming convention para tags, agrupe tags por função e área para facilitar manutenção. Carregue runtime no WinCE 7.0 e teste comunicação com módulos passo a passo. Documente versões e mantenha backups fora do equipamento.

Pré-requisitos e checklist de instalação

Checklist mínimo: fonte adequada com PFC, aterramento funcional, gabinete com ventilação, cabos crimpados, ferramentas antiestáticas e backup do projeto InduSoft. Confirme protocolos a usar (Modbus/OPC/MQTT) e endereçamento IP. Planeje janela de comissionamento e rollback.

Verifique requisitos ambientais (temperatura, umidade) e restrições de EMC para evitar falhas em campo. Garanta acesso físico seguro para manutenção e registro de serial/modelo. Em ambientes certificados, siga normas específicas (HACCP, GMP etc.).

Tenha políticas de segurança de rede (segmentação, VPN) preparadas antes da integração com SCADA/ERP. Configure contas e privilégios no runtime para limitar acesso não autorizado.

Configuração do hardware (módulos, slots, fiação)

Instale módulos por função (ex.: slots 1–2 para digitais, 3–4 analógicos) mantendo distribuição lógica. Use cabos blindados para sinais sensíveis e mantenha aterramento único para evitar loops. Identifique fisicamente cada cabo e borne com etiquetas.

Teste cada módulo com ferramentas de diagnóstico antes da integração ao projeto. Mantenha sobressalentes de módulos críticos para reduzir tempo de reposição. Para cabeamento de campo, use condutos apropriados e conduítes resistentes.

Registre esquema elétrico e diagrama de racks em documentação do projeto. Atualize BOM com referências exatas dos módulos usados.

Configuração do software InduSoft/WinPAC (projeto, tags, runtime)

Crie estrutura de projeto coerente: telas, scripts, alarmes e logs. Modele tags com nomes padronizados (AREA_TAG_SIGNAL) e agrupe em páginas para reduzir leitura desnecessária. Configure comunicação com drivers Modbus/OPC e monitore o uso de CPU/RAM durante testes.

Implemente políticas de logging (circular ou periódico) para preservar memória Flash e reduzir desgaste. Faça testes de carga com número máximo de telas/tags para validar performance antes de entrega. Realize validação de alarmes e sequência de eventos.

Gestão de tags e otimização de performance

Minimize leituras polling desnecessárias e aumente intervalos onde possível. Use agrupamento de tags por pacote de leitura Modbus para reduzir tráfego. Evite lógica pesada em scripts; prefira blocos de função e delegue processamento para servidores quando necessário.

Documente e mantenha convenções de nomenclatura para facilitar manutenção e troubleshooting. Use compressão/filtragem de dados antes de envio para nuvem para reduzir custos de banda. Monitore métricas de uso e ajuste limites de tags conforme necessidade.

Backup, atualização de firmware e manutenção preventiva

Implemente rotina diária/semana de backup do projeto e do runtime em repositório central. Antes de atualizar firmware, valide changelog e teste em bancada com rollback. Mantenha logs de atualização e versões em controle de configuração.

Planeje manutenção preventiva com verificação de conectores, tensões e integridade de cabos. Troque fontes e condensadores com base em MTBF e histórico. Para suporte e peças, consulte canais LRI/ICP.

Integração com sistemas SCADA/IIoT e protocolos industriais

A integração SCADA tradicional é via Modbus RTU/TCP e servidores OPC; InduSoft facilita conexão com drivers nativos e publicação de dados. Para IIoT, gateways e brokers MQTT ou APIs REST podem ser integrados via módulos ou servidores intermediários. A recomendação é separar camadas: edge local (WinPAC) e nuvem para analytics.

Mapeamento de registradores Modbus e sincronização de alarmes são cruciais para consistência entre WinPAC e SCADA central. Use timestamps sincronizados e considere NTP para logs e auditoria. OPC UA proporcionará modelo de informação mais rico quando disponível via servidor.

Em arquitetura IIoT, filtre e agregue dados no edge para reduzir tráfego e garantir latência mínima em controles críticos. Use TLS/VPN para tráfego sensível e autenticação forte para acesso remoto. Para guias de integração técnica, consulte posts no blog LRI: https://blog.lri.com.br/integracao-scada

Integração SCADA (Modbus RTU/TCP, OPC DA/UA, drivers InduSoft)

Configure endereçamento e agrupe registradores para leituras eficientes em blocos. Utilize timeouts e retry controlados para tolerância a falhas de rede. Para OPC, utilize servidores certificados e mapeie tags com metadados úteis.

Implemente testes de fim a fim com simulação de falha de link. Documente mapeamentos para facilitar suporte e manutenção. Evite polling excessivo de tags não essenciais.

Conexão IIoT e telemetria (MQTT, REST, gateways)

Para telemetria, prefira envio por MQTT com QoS adequado e uso de brokers confiáveis. Se Exige REST, crie camadas intermediárias que convertam dados em payloads compactos. Garanta estratégias de buffering no edge para conectar a nuvem durante interrupções.

Implemente políticas de retenção e anonimização de dados sensíveis antes do envio para nuvem. Valide custos de comunicação e escalabilidade do broker na arquitetura proposta.

Segurança da comunicação (VPN, TLS, autenticação, segmentação de rede)

Adote segmentação de rede e firewalls industriais para isolar controladores. Use VPNs e TLS para comunicações remotas e implemente autenticação por certificado quando disponível. Monitore logs e incidentes conforme boas práticas IEC 62443.

Realize testes de penetração e mantenha políticas de atualização de credenciais. Evite exposição direta de portos sensíveis para internet pública.

Exemplos práticos de uso e estudos de caso

A seguir, três exemplos práticos com passos essenciais para implementação e resultados esperados. Cada caso ilustra como o InduSoft WinPAC atende demandas distintas em campo.

Exemplo 1 — Monitoramento remoto de estação de bombeamento

Configuração: módulos analógicos para sensores de nível, digitais para status de bombas e comunicação Modbus TCP para SCADA. Passos: mapear tags, criar telas InduSoft, configurar alarmes e logging, testar com NTP e replicar dados via MQTT para dashboard. Resultado: redução de visitas em campo e resposta mais rápida a falhas.

Exemplo 2 — Controle distribuído em linha de produção

Configuração: lógica local para intertravamentos críticos, módulos de contadores para pulse inputs e comunicação Ethernet para supervisão central. Passos: separar lógica tempo-crítico no WinPAC e deixar supervisão no SCADA; testar latências e segurança. Resultado: maior determinismo e menor tráfego na rede central.

Exemplo 3 — Logging de qualidade e compliance em processo alimentício

Configuração: aquisição de variáveis de processo em alta frequência, logging em arquivo seguro e exportação para relatórios de auditoria. Passos: configurar tags, proteger acesso, rotinas de exportação e backup automatizado. Resultado: conformidade com requisitos de rastreabilidade e facilidade em auditorias.

Comparação com produtos similares da ICP DAS, limitações e erros comuns

Comparado a outras linhas ICP DAS, o WinPAC com 8 slots equilibra modularidade e custo. Modelos com mais slots ou CPU mais potente existem para aplicações maiores; modelos mais compactos servem a aplicações simples. Escolha com base em carga de tags, I/O necessária e requisitos de processamento local.

Limitações: projetos com >1500 tags, lógica complexa ou requisitos soft-PLC em tempo real podem exigir controladores com mais CPU/RAM ou arquiteturas distribuídas. Para safety-critical, selecione soluções certificadas para safety (SIL) ou controladores dedicados. Evite usar WinCE como plataforma para requisitos não compatíveis.

Erros comuns: mapeamento de tags desorganizado, polling excessivo, falta de backups e exposição direta à internet. Correções práticas incluem padronização de tags, otimização de polling, políticas de backup e segmentação de rede.

Comparativo técnico lado a lado (funções, capacidade de tags, slots, comunicações)

Ao comparar modelos, priorize:

• slots e tipos de módulos
• capacidade de tags e memória RAM/Flash
• interfaces físicas (Ethernet/serial)
• suporte a protocolos e gateways IIoT
  Faça testes de carga e valide comportamentos em bancada antes da compra.

Limitações conhecidas e quando NÃO escolher este produto

Não escolha o WinPAC se:

• sua aplicação exige milhares de tags ativas com cálculos intensivos;
• necessita de certificações funcionais safety (SIL) específicas;
• requer controle determinístico sub-ms sem suporte adequado do SO. Nesses casos, escolha PLCs de alto desempenho ou controladores redundantes.

Erros comuns na implantação e como corrigi-los

Erros frequentes: configuração de rede inadequada, falta de backups, logs excessivos em Flash. Corrija com planos de rede, rotinas de backup automatizadas e políticas de logging circular. Treine equipe de manutenção para procedimentos de swap de módulo e troubleshooting.

Conclusão

O InduSoft WinPAC de 8 slots com 1500 tags (WinCE 7.0) da ICP DAS é uma opção sólida para projetos que demandam HMI embarcada, I/O modular e integração com SCADA/IIoT. Sua modularidade, compatibilidade com InduSoft e ecossistema ICP DAS o tornam adequado para utilities, manufatura e aplicações OEM. Porém, dimensione corretamente número de tags, carga de CPU e requisitos de certificação antes da adoção.

Resumo executivo: escolha quando precisar de um controlador modular com runtime HMI, expansão de I/O por módulos e integração com protocolos industriais; considere alternativas para necessidades de processamento ou safety higher-end. Para aplicações que exigem essa robustez, a série InduSoft WinPAC da ICP Das é a solução ideal. Confira as especificações e solicite cotação: https://www.lri.com.br/aquisicao-de-dados/indusoft-winpac-de-8-slots-com-1500-tags-wince-7-0-10813

CTA final: Quer discutir um projeto específico ou solicitar demo e cotação? Entre em contato com nossa equipe técnica da LRI para suporte à especificação e aquisição. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Incentivo você a comentar abaixo com dúvidas técnicas ou casos de uso — responderemos com recomendações práticas.
