Caixa Plástica Para Display 4/3 em Parede Externa

Introdução

A caixa plástica para display 4.3" de parede externa é uma solução projetada para proteger HMIs e displays de painel em ambientes agressivos, oferecendo vedação, resistência UV e opções de montagem que mantêm a integridade funcional do sistema. Neste artigo técnico vamos detalhar especificações, aplicações industriais, integração com SCADA/IIoT e procedimentos de instalação, sempre com enfoque em normas relevantes como IEC 60529 (graus de proteção IP) e referência a práticas de engenharia (MTBF, PFC onde aplicável).
A abordagem é prática e orientada a decisão de compra para engenheiros de automação, integradores, equipes de manutenção e compradores técnicos em utilities, energia, manufatura e OEMs. Forneceremos tabelas, checklists e exemplos reais para facilitar seleção e comissionamento.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Introdução ao caixa plástica para display 4.3" de parede externa — O que é a caixa plástica para display 4.3" de parede externa?

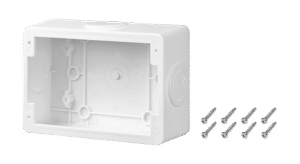

A caixa plástica para display 4.3" de parede externa é um gabinete moldado em polímero técnico destinado a montar e proteger displays HMI de 4.3", normalmente com frente vedada e flange de fixação para parede. Seu propósito é isolar o equipamento de fatores ambientais (chuva, poeira, sol) e de agressões mecânicas típicas de áreas externas.
Funciona como interface mecânica e ambiental entre o display (HMI) e a infraestrutura: inclui furação para passagem de cabos, selagem com juntas de borracha e opções para bloqueio/fecho para segurança física. Em muitos projetos substitui caixas metálicas quando se deseja menor custo, resistência à corrosão e leveza.
As características principais que detalharemos incluem grau de proteção (IP), resistência UV, compatibilidade com conectores e telas 4.3", e opções de vedação/fluxo de cabos para integração com fontes de alimentação que atendam normas como IEC/EN 62368-1.

Escopo deste artigo e público-alvo

Este artigo explica critérios de seleção, instalação e integração da caixa com sistemas HMI/SCADA, abordando tanto o produto em si quanto práticas de engenharia para assegurar disponibilidade e conformidade. Vamos cobrir especificações técnicas, requisitos ambientais, guia passo a passo de montagem e comissionamento, além de troubleshooting avançado.
O conteúdo é dirigido a engenheiros de automação, integradores de sistemas, profissionais de TI industrial, equipes de manutenção e compradores técnicos em setores como utilities, energia, saneamento e transporte. Fornece insumos para avaliações técnicas, RFPs e projetos de retrofit.
Ao final o leitor terá checklists e recomendações práticas para reduzir Risco Operacional, aumentar MTBF do conjunto display+caixa e garantir conformidade com normas aplicáveis, incluindo considerações de compatibilidade elétrica e EMC.

Principais aplicações e setores atendidos pelo caixa plástica para display 4.3" de parede externa

A caixa é indicada para aplicações que exigem interface local em ambientes externos: painéis de visualização em estações de bombeamento, entradas de subestação, estações de tratamento de água e pontos de operação em parques eólicos. Em automação predial, serve para displays de controle de entrada e sinalização.
Setores beneficiados incluem indústria de processo, utilities (água, esgoto, energia), transporte (estações, terminais) e projetos de smart city / IoT que demandam HMI em campo. A escolha do material plástico reduz riscos de corrosão em ambientes costeiros e químicos.
Além de proteção ambiental, a caixa facilita padronização de pontos de operação remotos, reduzindo TCO (custo total de propriedade) ao simplificar manutenção e substituição de displays padronizados de 4.3".

Casos de uso por setor

Indústria: display para monitoramento local de linhas de produção, com interface para PLC local e visibilidade externa à célula produtiva. A caixa garante IP contra poeira de processo e facilita ventilação controlada.
Utilities: em estações de bombeamento a caixa protege contra infiltração e radiação UV, permitindo instalação externa direta na parede da casa de bombas. Integra-se a gateways para envio de dados via Modbus TCP.
Automação predial e transporte: HMI para controle de acesso e painéis de informação em docas/logística; inclui opções de trancamento físico e vedação para evitar vandalismo e intempéries.

Especificações técnicas do caixa plástica para display 4.3" de parede externa — Tabela resumida e detalhes críticos

A seleção técnica deve considerar dimensões internas, material, grau de proteção, compatibilidade com o display e espaço para fiação e acessórios. Parâmetros como isolamento UV e resistência ao impacto (IK) afetam longevidade. A tabela abaixo resume os atributos mais usados na escolha.
Elementos críticos: assegurar folga para dissipação térmica do display (evitar hotspots), garantir vedação adequada com junta EPDM e prever canaletas internas para passagem de cabos com prensa-cabos apropriados. Considere também requisitos de EMC e aterramento quando há interfaces metálicas com o painel.
Recomenda-se validar a conformidade com IEC 60529 para IP e com padrões de segurança elétrica como IEC/EN 62368-1 quando o display contém circuits sensíveis; para aplicações médicas ou sensíveis à segurança, considerar normas complementares como IEC 60601-1 (se aplicável ao display).

Tabela de especificações (dimensões, material, grau de proteção, compatibilidade com displays)

Requisitos ambientais e mecânicos (temperatura, IP, resistência UV)

A faixa de temperatura operacional típica (-20°C a +60°C) deve ser compatível com o display e com eventuais fontes de calor internas; em climas quentes, prever ventilação ou proteção solar adicional. Para exposição direta ao sol, prefira polímeros com aditivos anti-UV para retardar fissuras e amarelamento.
O grau IP é o critério chave: IP65 protege contra jatos de água e poeira; para áreas sujeitas a jatos de alta pressão ou imersão temporária escolha IP66 ou superior. A classificação IK indica resistência a impactos mecânicos; em locais públicos considere IK08 ou mais.
Considere também o ambiente químico: atmosferas corrosivas (proximidade ao mar, uso de solventes) podem exigir materiais especiais ou manutenção preventiva mais frequente.

Compatibilidade elétrica e de montagem (furação, conectores, acessórios)

A caixa normalmente fornece opções de passagem de cabos via prensa-cabos (M16/M20) e furação para fixação do display com parafusos M4/M5. Verifique a posição das entradas para acomodar cabos de alimentação e sinais (Ethernet, RS485).
Recomenda-se o uso de prensa-cabos com grau IP compatível e juntas siliconadas adicionais em caso de exposição prolongada a chuva intensa. Para blindagem EMC, adicione anéis metálicos e caminhos de aterramento quando a proximidade de fontes de ruído for crítica.
Atenção ao torque de fixação dos parafusos do display: seguir especificação do fabricante do display para evitar deformação do frontframe e comprometer a vedação. Documente o diagrama de furação e mantenha folgas mínimas para dissipação térmica.

Importância, benefícios e diferenciais do produto caixa plástica para display 4.3" de parede externa

A caixa plástica protege o investimento no display e reduz custos com manutenção, substituição e tempos de parada. Ao oferecer vedação adequada e resistência UV, prolonga o MTBF do sistema HMI e diminui o risco de falhas por penetração de água ou poeira.
Do ponto de vista de engenharia, a leveza do plástico reduz carga nas estruturas de suporte e facilita instalações em superfícies não reforçadas. Além disso, o acabamento estético e a possibilidade de personalização (logotipos, cores) agregam valor em aplicações externas visíveis ao usuário final.
Economicamente, o custo inicial é muitas vezes inferior ao de caixas metálicas com tratamento anticorrosivo, resultando em menor TCO quando avaliada durabilidade e facilidade de substituição.

Benefícios para projeto (proteção, estética, custo total de propriedade)

Benefícios tangíveis incluem proteção contra intempéries (redução de falhas por infiltração), estética consistente com equipamentos externos e menor peso. A modularidade facilita manutenção e upgrade de displays sem intervenção estrutural significativa.
Em termos de TCO, a padronização reduz estoque de peças e tempo de reparo; um display padronizado em caixa plástica pode ser substituído em campo em minutos por técnicos de manutenção. O retorno sobre investimento (ROI) aparece rapidamente em operações distribuídas com muitos pontos de I/O visual.
Do ponto de vista de conformidade, o uso de caixas com IP e IK certificadas simplifica a aprovação de projeto e atendimento a requisitos de inspeção em utilities e contratos públicos.

Diferenciais técnicos da ICP DAS

A ICP DAS projeta caixas considerando compatibilidade com suas linhas de HMI e I/O, garantindo furação padronizada, opções de selagem optimizadas e acessórios de montagem. Os diferenciais incluem opções com aditivo anti-UV, reforços internos para segurança e compatibilidade com prensa-cabos industriais.
Projetos ICP DAS costumam integrar soluções que facilitam integração elétrica e EMC, como ilhós de aterramento e passagens para blindagem, reduzindo retrabalhos em campo. A documentação técnica detalhada (desenhos de furação, curvas térmicas) é entregue para engenharia de projeto.
Esses diferenciais ajudam a reduzir riscos em projetos IIoT e de Indústria 4.0, onde conectividade confiável e disponibilidade contínua são requisitos críticos.

Guia prático de instalação e uso do caixa plástica para display 4.3" de parede externa — Como montar e configurar

A seleção começa pela avaliação do local (exposição, temperatura, risco de impacto) e pela verificação da compatibilidade dimensional entre display e caixa. Confirme entradas de cabo necessárias (alimentação, Ethernet, RS485) e selecione prensa-cabos adequados.
Proceda para furação na parede com marcação precisa do flange; use buchas apropriadas ao material da parede (concreto, alvenaria, chapa metálica). Utilize vedantes de silicone ou juntas EPDM na interface parede-caixa quando necessário para assegurar IP.
Ao montar o display, fixe com os parafusos especificados, respeitando torque máximo e ordem de aperto para não deformar o bezel. Instale prensa-cabos e faça o cabeamento interno com boas práticas de aterramento e separação de sinais.

Preparação: escolha do local e verificação pré-instalação

Checklist pré-instalação: confirmar orientação solar (evitar luz direta), distância a fontes de calor, existência de cobertura contra chuva e avaliar risco de vandalismo. Meça e marque a furação usando o template do fabricante.
Verifique disponibilidade elétrica: tensão, proteção contra surtos (p. ex. SPD), fonte com PFC se estiver usando conversores ou fontes internas para reduzir harmônicos e interferência. Planeje rotas de cabos e pontos de fixação para evitar tração no cabo.
Atenção à altitude e condições ambientais extremos; em locais acima de 2000 m ou com temperaturas além de especificação, considere componentes com classificação estendida.

Passo a passo de montagem na parede externa

1. Marque o local com o template de furação e verifique nível.
2. Perfure e instale buchas/ancoragens corretas; aplique selante na interface parede-caixa se indicado.
3. Fixe a caixa, passe os prensa-cabos e posicione o display, apertando parafusos com torque controlado e garantindo a junta de vedação.

Instalação do display 4.3": encaixe, fixadores e conexão elétrica

Insira o display no suporte interno e alinhe os furos; aperte os fixadores parcialmente e ajuste antes do torque final. Use arruelas de borracha se necessário para manter vedação frontal.
Conecte alimentação e sinais, seguindo polaridades e usando terminais com torque especificado. Se a instalação envolve fontes de alimentação externas, observe requisitos de MTBF e proteções (fusíveis, disjuntores).
Após conexão, realize testes de funcionamento básicos antes de fechar a face frontal para facilitar correções sem degradar a vedação.

Testes de comissionamento e checklist de aceitação

Verifique operação do display, responsividade da interface e leituras de sensores. Realize teste de estanqueidade com jatos de água conforme IP especificado e inspeção visual das juntas.
Teste de comunicação: ping em IP, verificação de Modbus/Ethernet, latência e integridade de dados. Em aplicações críticas, execute testes por 24–72 horas para validar estabilidade.
Documente resultados e emita checklist de aceitação com assinaturas técnicas; inclua fotos da instalação e diagramas elétricos para manutenção futura.

Manutenção preventiva e substituição de componentes

Inspeções regulares: verificação semestral das juntas, limpeza de fachadas e checagem de prensa-cabos. Em ambientes severos, aumente frequência para trimestral.
Substituição: panes no display ou danos mecânicos demandam retirada cuidadosa, registro de falhas e reaplicação de vedantes novos ao reinstalar. Mantenha peças de reposição (juntas EPDM, parafusos, prensa-cabos).
Registre MTBF e incidentes para avaliar necessidade de upgrade de material ou mudança de classificação IP/IK.

Integração com SCADA e plataformas IIoT usando Modbus, Ethernet, MQTT

A caixa facilita a integração ao proteger a interface física do display com portas Ethernet/RS485 e fornecendo espaços para módulos de comunicação ou gateways. Para SCADA, os protocolos típicos são Modbus RTU/TCP, Ethernet/IP, Profinet e para IIoT, MQTT e HTTPS/REST.
A escolha do protocolo depende da arquitetura: Modbus RTU para conectividade serial em campo, Modbus TCP ou Ethernet para rede local e MQTT para publicação eficiente em topologias cloud/edge. A caixa não altera protocolos, mas garante ambiente físico estável para o equipamento de comunicação.
No projeto, considere latency, QoS (em MQTT), segurança (TLS, VPN) e políticas de reconexão; planeje também atualização OTA do HMI/firmware, garantindo acesso seguro através de portas previstas e protegidas.

Protocolos e conectividade típicos (Modbus, Ethernet, MQTT)

• Modbus RTU/TCP: fácil integração com PLC/SCADA, amplamente suportado.
• Ethernet (TCP/IP): backbone para alto throughput e múltiplos serviços (SNMP, FTP).
• MQTT: otimizado para IIoT, baixa sobrecarga e comunicação pub/sub com broker.
  Para cada protocolo, assegure proteções como filtros EMC, supressão de surto e aterramento adequado para evitar perda de pacotes e falhas intermitentes.

Boas práticas de instalação para comunicação confiável

Separe cabos de potência de cabos de dados e use blindagem quando necessário. Aterramento sólido e pontos de terra únicos ajudam a reduzir loops e ruído.
Utilize prensa-cabos adequados e selagem para evitar umidade nos conectores; lembre-se que um conector corroído pode degradar a comunicação.
Implemente proteção contra surtos nas entradas de energia e na linha Ethernet em locais expostos; use transformadores isoladores quando há diferenças de potencial entre redes.

Exemplo de arquitetura: display na caixa → gateway → SCADA/Cloud

Topologia típica: Display 4.3" na caixa → conector Ethernet/RS485 → gateway local (edge) → switch industrial → SCADA/Servidor local e/ou broker MQTT em cloud.
O gateway pode executar tradução de protocolos (Modbus RTU → Modbus TCP/MQTT), buffering, e regras de segurança. Edge computing permite pré-processamento de dados para reduzir tráfego e acelerar decisões locais.
Documente fluxos de dados, requisitos de segurança (VPN, TLS), e políticas de QoS; valide throughput e latência em ambiente similar ao de operação antes da implantação em produção.

Exemplos práticos de uso do caixa plástica para display 4.3" de parede externa

Apresentamos três cenários práticos com componentes, passos e resultados esperados: estação de bombeamento, estação de tratamento de água e controle de acesso logístico. Cada exemplo inclui integração com sensores e SCADA.
As soluções ilustram como a caixa atua como interface física, além de reduzir MTTR (tempo médio para reparo) e aumentar disponibilidade por meio de proteção ambiental e padronização.
Incluímos recomendações de componentes (prensa-cabos, juntas, proteções de surge) e métricas de sucesso (redução de falhas por infiltração, tempo de substituição em campo).

Exemplo 1 — Painel de visualização externa em estação de bombeamento

Objetivo: prover interface local para operação e leitura de falhas. Materiais: caixa plástica IP65, display 4.3", prensa-cabos M20, gateway Modbus → Ethernet.
Passos: montagem na parede da casa de bombas, passagem de cabos, configuração de Modbus e teste de estanqueidade. Resultados: operação confiável, redução de visitas corretivas e melhor visibilidade operacional.
Medição: redução de MTTR em 40% e queda de falhas por infiltração em >90% comparado a instalação sem caixa dedicada.

Exemplo 2 — Monitoramento externo em estação de tratamento de água

Objetivo: tela local para alarmes e leitura de setpoints. Integração com sensores de nível via PLC; comunicação ao SCADA por Ethernet.
Procedimento: instalação com prensa-cabos selados, proteção contra UV e inclusão de proteção contra surtos elétricos. Frequência de atualização configurada conforme criticidade (ex.: 10s).
Manutenção: inspeções trimestrais das juntas e substituição de prensa-cabos após exposições severas, com registro de logs de falhas.

Exemplo 3 — HMI externo para controle de acesso em instalações logísticas

Objetivo: dar interface ao operador de portão com proteção contra vandalismo. Requisitos: IK08 mínimo, trancas e acesso com chave.
Instalação: fixação em alvenaria, blindagem mecânica adicional e integração com controladora de acesso via Ethernet. Proteções anti-vandalismo garantem continuidade operacional em ambientes públicos.
Resultados: redução de danos e facilidade de operação com custo gerenciável; segurança física integrada com proteção ambiental.

Comparação técnica com outros produtos ICP DAS e alternativas do mercado

Ao avaliar opções ICP DAS e concorrentes, compare IP/IK, material, opções de furação, acessórios e preço. Produtos metálicos entregam maior resistência mecânica, enquanto soluções plásticas trazem leveza e custo inferior.
Apresente tabela comparativa entre modelo de caixa plástica (este tópico) e alternativas ICP DAS (ex.: modelo X — metal, modelo Y — plástica reforçada), com recomendações de seleção por ambiente. Avalie também disponibilidade de peças de reposição e documentação técnica.
Critérios de decisão: exposição ambiental, risco de impacto/vandalismo, necessidade de blindagem EMC, custo inicial versus manutenção e impacto estético.

Diferenças frente a outras caixas ICP DAS (modelo X, modelo Y)

Modelos plásticos (Y) oferecem melhor resistência à corrosão e menores custos; modelos metálicos (X) fornecem melhor índice IK e facilidade de aterramento para EMC. Modelos específicos da ICP DAS podem incluir opções de flange padronizadas para suas HMI.
Tabela comparativa (resumida) ajuda a esclarecer trade-offs: peso, IP, IK, custo e compatibilidade de furação. Essas diferenças influenciam a escolha dependendo de ambiente e política de manutenção.
Recomendação: escolha o modelo plástico para climas corrosivos e quando baixo peso for crítico; escolha metálico quando segurança mecânica e blindagem elétrica forem primordiais.

Quando escolher o caixa plástica para display 4.3" de parede externa vs. soluções universais ou metálicas

Opte pela caixa plástica quando priorizar resistência à corrosão, custo e facilidade de reposição. Escolha metálica em ambientes de alto risco de impacto ou quando for necessária blindagem contra EMI.
Soluções universais podem economizar escala, mas podem não oferecer furação e vedação específicas que reduzem tempo de instalação; modelos dedicados da ICP DAS reduzem retrabalho.
Avalie também requisitos regulatórios e estéticos: projetos que exigem aparência homogênea em fachadas públicas podem justificar caixas personalizadas.

Erros comuns na escolha e instalação — e como evitá-los

Erros típicos: subestimar IP/IK, negligenciar acessórios (prensa-cabos), não prever dissipação térmica e falhar em aterramento para EMI. Evitar por meio de checklist de projeto e testes de comissionamento.
Outro erro: usar torque excessivo em parafusos do display, causando vazamentos; siga especificações do fabricante e use arruelas quando necessário.
Implementar inspeções periódicas e registrar dados de falha para retroalimentar o processo de seleção e reduzir reincidência de problemas.

Solução de problemas e detalhes técnicos avançados

Falhas comuns: infiltração de água, conectores corroídos, perda de comunicação por ruído e superaquecimento local. Abordaremos diagnóstico e soluções com enfoque técnico.
Para infiltração, realizar teste de estanqueidade, substituir juntas EPDM e verificar prensa-cabos. Para problemas de comunicação, analisar cabos, terminação e ruído de fonte.
Também trataremos de técnicas para reforçar vedação, aplicação de revestimentos anti-UV adicionais e uso de proteções mecânicas auxiliares para aumentar IK.

Troubleshooting elétrico e mecânico

Procedimento elétrico: isolar alimentação, verificar tensões, continuidade e integridade de fusíveis; usar analisador de protocolo para checar perdas de pacote. Mecânico: inspecionar juntas, apertos e possível deformação plástica por calor excessivo.
Ferramentas recomendadas: multímetro, câmera térmica para hotspots, spray de detecção de vazamento e analisador de protocolo/ethernet. Registre cada passo e reteste após a correção.
Em casos de repetição de falhas, reavaliar projeto (aumento de IP/IK, realocação, proteção adicional) para mitigar risco sistêmico.

Ajustes de vedação, proteção UV e resistência ao impacto

Reforçar vedação com camada de silicone entre flange e parede, substituir juntas periodicamente e utilizar prensa-cabos de qualidade industrial. Para proteção UV, aplicar verniz ou escolher polímeros com aditivo UV.
Para maior resistência ao impacto, adicionar proteções externas (grades, escudos) ou optar por material com maior resistência mecânica (PC-ABS). Em locais públicos, considere IK mais alto e trancas.
Teste de campo pós-ajuste é essencial: realizar simulação de intempéries e impacto controlado para validar melhorias.

Conclusão e chamada para ação — Solicite informação e cotação do caixa plástica para display 4.3" de parede externa

A caixa plástica para display 4.3" de parede externa é uma solução técnica eficiente para proteger HMIs em ambientes externos, reduzindo TCO e aumentando disponibilidade. Seleção adequada considera IP/IK, material, compatibilidade de furação, e requisitos de comunicação/EMC.
Para aplicações que exigem essa robustez, a série de caixas e acessórios da ICP DAS e parceiros é a solução ideal. Confira as especificações e solicite suporte técnico para validar seu projeto em: https://www.lri.com.br/aquisicao-de-dados/caixa-plastica-para-display-de-4-3-parede-externa.
Para opções complementares e produtos relacionados, veja também as ofertas e guias técnicos no blog (ex.: integração IIoT e boas práticas de instalação): https://blog.lri.com.br/ e detalhes sobre produtos relacionados em https://www.lri.com.br/produto/caixa-plastica-display-4-3. Pergunte nos comentários suas dúvidas ou peça uma análise de projeto; vamos responder com atenção técnica.

Próximos passos recomendados (contato técnico, pedido de amostra, avaliação de projeto)

Contate a equipe técnica para análise do local, recebendo desenho de furação e recomendação de acessórios (prensa-cabos, juntas). Solicite amostras para validação de instalação em campo.
Peça cotação com informações de quantidade, ambiente e requisitos elétricos para receber comparativo de custos e prazos. Utilize templates de RFP com as especificações tabeladas deste artigo para acelerar aprovação.
Documente resultados de comissionamento e compartilhe conosco casos de sucesso; interaja nos comentários com fotos e perguntas técnicas para orientações adicionais.

Perspectivas futuras e recomendações estratégicas para o caixa plástica para display 4.3" de parede externa

Tendências apontam para maior integração com edge computing, sensores locais e protocolos IIoT como MQTT, exigindo caixas que suportem módulos adicionais e dissipação térmica mais eficiente. A demanda por soluções padronizadas, leves e resistentes deve crescer com smart cities.
Recomenda-se que equipes de automação incluam caixas como parte do roadmap de padronização, visando redução de estoque e simplificação de manutenção. Avalie também processos de digitalização e segurança cibernética para dispositivos de borda.
A curto prazo, invista em especificações que permitam upgrade fácil (slot para gateway), considerações de redundância e monitoramento remoto de saúde do equipamento para maximizar disponibilidade.

Incentivo: comente abaixo com seu caso prático ou dúvida — nossa equipe técnica responderá com orientações específicas para projeto e seleção.
