Aquisição de Dados PAC Isagraf CPU x86 Modbus RTU/TCP

Introdução — Visão geral do PAC ISaGraf CPU x86 WinCE 6.0 (Modbus RTU/TCP, 2-slot): O que é e por que importa

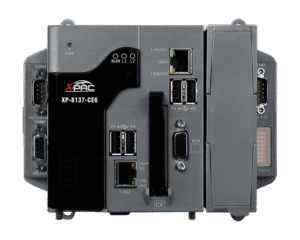

O PAC ISaGraf CPU x86 WinCE 6.0 Modbus RTU/TCP 2-slot é um controlador programável modular da ICP DAS voltado para aquisição de dados, controle local e gateways industriais. Ele combina uma CPU x86 com sistema operativo WinCE 6.0 e ambiente de programação iSAGRAF, suportando Modbus RTU/TCP para interoperabilidade, sendo indicado quando se precisa de flexibilidade de I/O e integração com SCADA/IIoT.
Engenheiros de automação, integradores e TI industrial escolhem esse PAC pela modularidade (slots para módulos I/O), compatibilidade com padrões e pela capacidade de atuar tanto como RTU local quanto como bridge/gateway entre redes seriais e Ethernet.
Neste artigo técnico detalhado você encontrará especificações, guias de configuração, aplicações industriais e recomendações de projeto para decidir claramente quando e como aplicar este PAC.

O que é o PAC ISaGraf CPU x86 WinCE 6.0? Conceito, arquitetura e componentes principais

O PAC (Programmable Automation Controller) ISaGraf da ICP DAS é um controlador que une características de CLP com a flexibilidade de um PC industrial. A arquitetura típica inclui CPU x86, sistema operativo WinCE 6.0, slot modular de I/O (2 slots), portas seriais e Ethernet, além do runtime iSAGRAF para execução de lógicas em IEC 61131-3.
Os componentes principais são: CPU com processador x86, backplane para módulos I/O, fontes de alimentação com PFC (Power Factor Correction), e interfaces de comunicação (RS-232/485, Ethernet). Os módulos I/O podem ser analógicos, digitais e contadores especializados para adaptar-se a medições e controles.
No papel de controle e aquisição, o PAC realiza leitura de sensores, execução de lógica determinística, logging local e encaminhamento de dados via Modbus RTU/TCP para SCADA ou plataformas IIoT, garantindo interoperabilidade com sistemas legados.

Principais recursos técnicos em alto nível

Em alto nível, o PAC oferece: suporte a Modbus RTU/TCP, execução em iSAGRAF com bibliotecas IEC, slots modulares (2-slot) para expansão de I/O e diagnóstico embarcado (watchdog, monitor de integridade). Esses recursos suportam arquiteturas distribuídas e redundantes.
O desempenho é compatível com aplicações de média complexidade: latências determinísticas na ordem de ms para I/O digitais, buffering para aquisições analógicas e capacidade de logging local com timestamp. A CPU x86 facilita integração de drivers e serviços adicionais (MQTT, OPC).
Do ponto de vista industrial, destaque para robustez: isolamento galvânico em portas seriais, conformidade eletromagnética, e práticas de segurança elétrica (p.ex. PFC na alimentação) que atendem requisitos de MTBF e disponibilidade operacional.

Principais aplicações e setores atendidos pelo PAC ISaGraf CPU x86 WinCE 6.0

O PAC é indicado em sistemas de controle distribuído, aquisição de dados em subestações, estações de tratamento de água, monitoramento de linhas de produção e gateways IIoT. Ele resolve a necessidade de interoperabilidade entre equipamentos antigos (Modbus RTU) e sistemas modernos (Modbus TCP/SCADA).
Em utilities e energia, atua como RTU/local controller com logging e alarmes; na manufatura, como controlador de células ou gateway para MES; em óleo & gás, como monitor de dados de campo com comunicação segura para centro de controle.
Sua modularidade o torna uma escolha econômica para projetos com requisitos variáveis de I/O e que demandam escalabilidade sem troca completa do controlador.

Setores industriais-alvo (água e efluentes, energia, óleo & gás, manufatura)

No setor de água e efluentes, o PAC é frequentemente usado em estações de bombeamento para medição de vazão, controle de bombas e sinais analógicos de sensores, solucionando problemas de repetibilidade e sincronização de dados. A necessidade típica atendida é a resistência a ruído elétrico e logging confiável para compliance.
Em energia e utilities, o produto funciona como RTU para monitoramento de transformadores e proteções, integrando-se a SCADA via Modbus TCP ou protocolos roteados. Requisitos de certificação e MTBF elevado são críticos nestes ambientes.
No segmento de óleo & gás e manufatura, o foco é na robustez elétrica, resistência a vibração e a capacidade de realizar lógica local com baixa latência, reduzindo a dependência do link com o centro para decisões de segurança imediata.

Casos de uso por função (aquisição de dados, gateway Modbus, controle local)

Como unidade de aquisição de dados, o PAC centraliza leituras de sensores analógicos e digitais, aplica filtros e envia dados para histórico, reduzindo tráfego por agregação local. O uso de timestamps e buffering local minimiza perda de dados durante falhas de comunicação.
Como gateway Modbus, ele converte e mapeia registradores entre RTU e TCP, permitindo integração de RTUs seriais legados com SCADA modernos. Ferramentas de mapeamento e roteamento ajudam a resolver conflitos de endereçamento e latência.
Em controle local, a execução em iSAGRAF permite implementar lógicas IEC 61131-3 com determinismo suficiente para aplicações de controle discreto/analógico, reduzindo ciclo de resposta e aumentando disponibilidade.

Especificações técnicas detalhadas (PAC ISaGraf CPU x86 WinCE 6.0)

Abaixo estão os parâmetros técnicos essenciais para seleção: CPU x86, SO WinCE 6.0, slots I/O = 2, portas seriais RS-232/485, Ethernet 10/100/1000, suporte a Modbus RTU/TCP, consumo, faixa térmica industrial e certificações. Esses itens ajudam a comparar com requisitos do projeto (tempo de resposta, canais analógicos, isolamento).
Inclua na avaliação: MTBF, conformidade EMC/EMI, redundância de alimentação opcional, e capacidade de armazenamento para logs e projetos iSAGRAF. Números de MTBF podem variar conforme configuração de módulos I/O.
A tabela a seguir resume os principais parâmetros para consulta rápida e seleção.

Tabela de especificações técnicas (CPU, memória, slots, protocolos, I/O, comunicações, alimentação, ambiente)

Interfaces físicas e protocolos suportados (Modbus RTU/TCP, serial, Ethernet)

As portas seriais RS-232/485 suportam modos master/slave, isolamento galvânico e taxas até 115.2 kbps, essenciais para integração de RTUs e sensores seriais. A configuração de terminador e bias é crítica para RS-485.
A interface Ethernet (10/100/1000) oferece Modbus TCP e serviços TCP/IP, com suporte a DHCP/Static IP, VLANs em alguns modelos e TLS opcional via gateway de protocolo para segurança de nível de transporte.
Além de Modbus, o PAC pode atuar com OPC (via servidores externos), MQTT (através de módulos adicionais/software) e SNMP para monitoramento de rede, facilitando integração em arquiteturas SCADA e IIoT.

Requisitos elétricos, ambientais e certificações industriais

A alimentação típica é 24 VDC com proteção contra inversão de polaridade e PFC para garantir estabilidade em ambientes industriais com ruído. Consumo varia com módulos; prever margem de 30% na fonte.
Ambiente operacional: graus industriais de temperatura (-20 a +70°C), proteção contra vibração/choque conforme IEC 60068, e proteção contra surto/transientes EMS. Essas características asseguram conformidade com normas como IEC/EN 62368-1 para segurança eletrotécnica.
Certificações de EMC/EMI e normas específicas do setor (p.ex. IEC 60601-1 para aplicações médicas, quando aplicável) devem ser verificadas no datasheet do modelo para fins de compliance.

Importância, benefícios e diferenciais do PAC ISaGraf CPU x86 WinCE 6.0

A adoção deste PAC aumenta a disponibilidade e reduz latência em decisões locais, graças à lógica executada no dispositivo e ao buffering de dados. Esse ganho operacional se traduz em menor downtime e menor tráfego de rede.
A modularidade do hardware reduz o TCO (Total Cost of Ownership), permitindo upgrades pontuais de I/O sem trocar a CPU. A compatibilidade com iSAGRAF e WinCE facilita migração de projetos existentes.
Diferenciais como compatibilidade com bibliotecas IEC, diagnóstico avançado e suporte técnico local da ICP DAS aumentam a previsibilidade de entrega e simplificam manutenção.

Benefícios operacionais: desempenho, robustez e tempo de atividade

O controlador oferece desempenho suficiente para lógica de controle e aggregação de dados, reduzindo latência de operações locais e necessidade de intervenção humana frequente. Isso melhora o SLA (Service Level Agreement) operacional.
A robustez elétrica (isolamento, PFC, conformidade EMC) reduz falhas induzidas por ruído, enquanto práticas de engenharia (aterramento adequado) aumentam MTBF e disponibilidade.
Monitoramento e diagnósticos integrados reduzem tempo médio de reparo (MTTR), acelerando a recuperação e economizando custos de manutenção.

Diferenciais da ICP DAS: compatibilidade iSAGRAF, modularidade e suporte técnico

A compatibilidade nativa com iSAGRAF permite desenvolvimento em IEC 61131-3, facilitando a adoção por equipes já familiarizadas com CLPs tradicionais. Isso acelera o comissionamento.
A modularidade (2-slots) permite configurações sob medida com módulos DAQ/ADC/DI/DO, otimizando CAPEX e evitando sobredimensionamento. A ICP DAS também oferece documentação técnica e exemplos de projeto.
O suporte técnico local e a disponibilidade de peças sobressalentes reduzem riscos de projeto e aceleram homologação técnica junto ao cliente final.

ROI e casos típicos de economia (TCO simplificado)

Para estimativa de ROI, considere redução de downtime (x horas/ano) multiplicado pelo custo por hora, menos o investimento inicial. Redução de tráfego e centralização de lógica diminuem custos de servidor e licenças SCADA.
Exemplo prático: substituição de múltiplos RTUs seriais por um PAC com 2 slots e módulos adequados reduz cabeamento e consumo energético, resultando em payback típico de 12–24 meses dependendo da escala.
Inclua no cálculo custos de manutenção, tempo de engenharia e risco de obsolescência; o uso de PCI/diagnóstico e backup de configs diminui risco e custos futuros.

Guia prático: Como configurar e usar o PAC ISaGraf CPU x86 WinCE 6.0

Antes de instalação, valide requisitos de software e hardware: versão do iSAGRAF suportada, firmware mínimo, cabos RS-485, fonte 24 VDC com capacidade e ferramentas de programação. Ter firmware atualizado evita problemas de compatibilidade.
Prepare ambiente físico: trilho DIN, espaço para dissipação térmica e aterramento correto. Configure endereçamento IP e parâmetros seriais antes de conectar à rede de produção.
Para segurança, mantenha backups das configurações e do projeto iSAGRAF, registre versões de firmware e estabeleça um plano de rollback em caso de atualização mal sucedida.

Pré-requisitos e ferramentas necessárias (iSAGRAF, cabos, firmware, utilitários)

Ferramentas: iSAGRAF IDE para desenvolvimento, utilitário de configuração ICP DAS para update de firmware, cabos RJ45 e RS-485 com terminação adequada, multímetro e analisador de rede elétrica.
Verifique versões compatíveis: iSAGRAF X.x (conforme datasheet), firmware mínimo do PAC e pacotes de drivers Modbus. Documente números de série e revision de hardware ao iniciar.
Considere ferramentas adicionais para diagnósticos, como Wireshark para análise Ethernet e utilitários de polling Modbus para testes (p.ex. Modbus Poll/Modbus Explorer).

Passo a passo — Instalação física e ligação de I/O

1) Montagem em trilho DIN, fixando com torque especificado. 2) Conectar alimentação 24 VDC com proteção contra inversão. 3) Fazer aterramento funcional e de proteção seguindo normas.
Ligação de I/O: conectar sinais analógicos com pares trançados, referenciais e filtros; isolamentos galvânicos devem ser respeitados. Para RS-485, configurar terminação e bias.
Após fiação, energizar e verificar LEDs de status (power, CPU, coms). Se houver falha, consultar log de boot via console serial.

Passo a passo — Configuração de firmware, projetos iSAGRAF e mapeamento Modbus

Atualize firmware para a versão suportada pelo iSAGRAF; siga procedimento de fábrica com backup. Instale projeto iSAGRAF compilado via interface dedicada.
Mapeie registradores Modbus: defina offsets, tipos (INT16, UINT32, FLOAT32) e endereçamento coerente entre RTU e TCP. Documente tabelas de tags para o time de SCADA.
Valide com testes de leitura/escrita usando ferramentas de simulação e monitoramento, checando latência e integridade de dados.

Testes iniciais e checklist de validação pós-instalação

Testes básicos: ping IP, comunicação Modbus RTU/TCP, leitura de entradas analógicas e digitais, execução de lógica iSAGRAF (ladder/tutorial). Verifique alarms e logs.
Checklist: verificação de proteção elétrica, terminação RS-485, integridade do mapa Modbus, backup do projeto, e documentação de versões de firmware. Certifique-se de que MTBF estimado e condições ambientais atendam ao local.
Realize testes de stress (alta taxa de polling) para validar performance e otimizar polling do SCADA, evitando sobrecarga de CPU e redudância de tráfego.

Boas práticas de manutenção, atualização de firmware e backups

Mantenha rotinas de backup periódicas do projeto e do firmware; armazene em repositório com controle de versão. Atualizações devem ser testadas em bancada antes da aplicação em produção.
Documente procedimentos de rollback e mantenha imagens de firmware antigas caso uma atualização apresente regressão. Em ambientes críticos, planeje janelas de manutenção.
Inspeções físicas (verificação de conexões e presença de condensação), revisão de logs de erro e testes de integridade de alimentação reduzem falhas imprevistas.

Integração com sistemas SCADA e plataformas IIoT: Conecte o PAC ISaGraf CPU x86 WinCE 6.0

O PAC funciona como fonte de dados para SCADA, expondo registradores Modbus e podendo atuar como agente/MQTT publisher para plataformas IIoT. Estratégias de integração incluem mapeamento eficiente de tags e uso de gateways para protocolos proprietários.
Para segurança e desempenho, recomenda-se segmentar a rede industrial (VLANs/Firewall), usar TLS quando possível e limitar polling do SCADA para evitar sobrecarga. O PAC pode enviar dados agregados para cloud via brokers MQTT.
A interoperabilidade com OPC UA é viabilizada via gerenciadores/gateways; selecione a arquitetura que equilibra latência, segurança e custo operacional.

Protocolos e mapeamento de tags para SCADA (Modbus, OPC, drivers)

Mapear tags consiste em atribuir registradores Modbus corretos (coils, inputs, holding registers) e documentação clara de offsets e tipos de dados. Use blocos lógicos para reduzir leituras redundantes.
Ao integrar com OPC/SCADA, prefira driver nativo Modbus TCP para reduzir conversões; use OPC UA quando precisará de modelo de informação e segurança em níveis superiores.
Configure polling escalonado: tags críticas com alta frequência, tags analíticos com menor frequência e eventos via alarmes para minimizar tráfego.

Conectar a plataformas IIoT (MQTT, edge gateways, cloud)

Para IIoT, configure um agente MQTT no PAC (ou gateway edge) para publicar telemetry, usando tópicos organizados por site/equipamento. A compressão e batching reduzem consumo de banda.
Implemente autenticação e TLS para proteger dados e use políticas de QoS MQTT adequadas para garantir entrega em aplicações críticas. Edge gateways podem executar preprocessamento e ML básico.
Considere retention policies e schemas (JSON/CBOR) para otimizar armazenamento na nuvem e facilitar integração com dashboards e sistemas analíticos.

Exemplo de integração com SCADA popular (Ignition / Wonderware / Citect)

Com Ignition: adicione driver Modbus TCP, crie Device apontando para IP do PAC, importe tags via scan customizado e configure alarmes e históricos. Teste leitura/escrita e ajuste tempos de scan.
Com Wonderware/Citect: utilize driver Modbus apropriado, mapeie registradores e verifique escalonamento de polling para evitar contenção. Use templates para replicar configurações em múltiplas unidades.
Em todos os casos, valide integridade de dados durante pico de operações e use ferramentas de diagnóstico para ajustar timeouts e retries.

Exemplos práticos de uso e estudos de caso (PAC ISaGraf CPU x86 WinCE 6.0)

Exemplo 1: Estação de bombeamento — o PAC monitorou fluxo, níveis e controle de bombas com módulos AI/DI, reduzindo visitas de manutenção em 40% e permitindo escalonamento de alarmes via MQTT para operadores.
Exemplo 2: Gateway RTU-SCADA — consolidou cinco RTUs seriais legados em um único PAC com mapeamento Modbus RTU->TCP, reduzindo cabeamento e latência de polling. Aponte offsets e timeouts conformes.
Exemplo 3: IIoT remoto — PAC com compressão de dados e envio periódico via MQTT para cloud, permitindo dashboards em tempo real e análises preditivas para manutenção baseada em condição.

Exemplo 1 — Aquisição de dados em estação de bombeamento: configuração e resultados

Arquitetura: sensores de pressão e nível conectados a módulos AI; lógica de controle em iSAGRAF para sequenciamento de bombas; dados enviados por Modbus TCP para SCADA e por MQTT para cloud.
Resultados: redução de paradas não planejadas, melhor rastreabilidade de eventos e otimização de consumo energético por controle de duty cycles. KPIs: MTTR reduzido e economia de energia.
Dica técnica: usar filtros digitais para reduzir ruído nas entradas analógicas e timestamps síncronos para correlação de eventos.

Exemplo 2 — Gateway entre RTU local e SCADA central com conversão Modbus RTU/TCP

Mapeamento: cada RTU serial mapeado para espaços distintos de registradores TCP no PAC; cuidado com conflitos de endereçamento e identificação unit ID. Testes de latência e retry são essenciais.
Desafio superado: diferentes taxas seriais e terminadores; solução incluiu buffers e retries configuráveis no PAC. Resultado: integração transparente sem substituição de RTUs legados.
Boa prática: documente tabela de mapeamento e mantenha utilitários de polling para testes pós-deploy.

Exemplo 3 — Monitoramento remoto via IIoT com MQTT e dashboards

Configuração: PAC publica tópicos MQTT com payloads em JSON para broker na nuvem; edge gateway aplica compressão e encriptação. Dashboards exibem KPIs e alarmes.
Segurança: TLS, autenticação por token e segregação de tópicos por dispositivo; políticas de retenção e QoS configuradas conforme criticidade.
Benefício: monitoramento remoto em tempo real, capacidade de rodar algoritmos ML na nuvem para predição de falhas.

Comparações com produtos similares da ICP DAS, erros comuns e detalhes técnicos avançados

Comparando com outras CPUs ICP DAS, o PAC ISaGraf CPU x86 WinCE 6.0 destaca-se pela combinação x86 + iSAGRAF e 2-slots modulares, enquanto outros modelos podem priorizar maior número de slots ou processadores ARM com SO diferente. Escolha conforme necessidade de CPU, slots e protocolos.
Erros comuns incluem configuração incorreta de endereços Modbus, falta de terminação em RS-485, problemas de terra e uso de tipos de dados errados (int vs float). A verificação sistemática desses itens resolve a maioria das falhas de integração.
Considerações avançadas incluem tuning de timing (timeouts, retries), otimização de uso de memória para logs e gerenciamento de prioridades de tasks no iSAGRAF para manter determinismo.

Comparativo técnico: PAC ISaGraf vs outras CPUs/Controladores ICP DAS

• PAC ISaGraf (x86): melhor para projetos que requerem compatibilidade com bibliotecas e maior capacidade de processamento.
• CPUs ARM/embedded: menores, com menos slots, consumo reduzido, adequadas para aplicações simples e custo menor.
• Controladores com maior número de slots: indicados quando extrema densidade de I/O é necessária.
  Escolha com base em ciclos de CPU necessários, número de I/O e integração com software legado.

Erros comuns na instalação/configuração e como corrigi-los (com exemplos)

Erro: latência elevada — Causa: polling muito agressivo do SCADA. Correção: escalonar polling e agrupar tags.
Erro: comunicação serial intermitente — Causa: ausência de terminação RS-485. Correção: instalar resistor de terminação e bias.
Erro: dados truncados — Causa: mapeamento de tipos incorreto (float vs int). Correção: revisar tabela de registradores e ajustar offsets e tipo de dado.

Considerações avançadas: timing, sincronização, uso de memória e otimização de I/O

Para aplicações críticas de timing, use timers hardware e priorize tasks no iSAGRAF; minimize operações de logging síncronas. Sincronize relógio via NTP para consistência de timestamps.
Gerencie memória reservando buffers circulares para logs e rotacionando arquivos; monitore uso de CPU/heap para evitar leaks em runtime WinCE.
Para otimizar I/O, agrupe leituras analógicas e aplique decimações antes de envio ao SCADA para reduzir tráfego sem perder fidelidade.

Checklist de aceitação técnica antes da entrega ao cliente

• Verificar fiação, aterramento e proteção.
• Validar todas as tags críticas em operação real e testes de stress.
• Backup final do projeto, documentação de versões e plano de manutenção.
• Relatório de conformidade com normas aplicáveis e assinatura do aceite técnico.

Conclusão — Recomendação e solicitação de cotação do PAC ISaGraf CPU x86 WinCE 6.0

Resumo executivo: escolha o PAC ISaGraf CPU x86 WinCE 6.0 Modbus RTU/TCP 2-slot quando precisar de um controlador modular, compatível com iSAGRAF, que una aquisição de dados, controle local e funções de gateway com baixa latência e integração SCADA/IIoT. Ele é ideal para projetos industriais que exigem flexibilidade e escalabilidade.
Próximos passos: defina requisitos de I/O, estimativa de tráfego Modbus, condições ambientais e peça uma POC para validar performance em bancada. Para aplicações que exigem essa robustez, a série PAC ISaGraf da ICP Das é a solução ideal. Confira as especificações e solicite cotação em: https://www.lri.com.br/aquisicao-de-dados/pac-isagraf-cpu-x86-e-wince-6-0-modbus-rtutcp-2-slot.
Para outras opções de aquisição de dados e soluções ICP DAS, visite o catálogo LRI: https://www.lri.com.br/aquisicao-de-dados e consulte artigos técnicos no blog para aprofundamento: https://blog.lri.com.br/edge-computing-industrial e https://blog.lri.com.br/modbus-entendendo. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

H3: Entre em contato / Solicite cotação — como obter suporte e proposta técnica

Ao solicitar cotação, informe: quantidade, tipo e número de canais I/O (DI/AI/DO), ambiente (temperatura, vibração), topologia de rede e requisitos de segurança. Anexe diagrama elétrico e requisitos de SLAs.
Peça também serviços opcionais: configuração iSAGRAF, testes FAT/SAT, e planos de manutenção. Fornecer essas informações acelera a elaboração da proposta técnica.
Se desejar suporte técnico inicial, deixe suas perguntas nos comentários abaixo ou contate o suporte LRI para agendamento de POC e avaliação de integração.

Incentivo à interação: comente suas dúvidas, relate sua aplicação e peça exemplos de mapeamento Modbus específicos — responderei com orientações práticas.
