Introdução

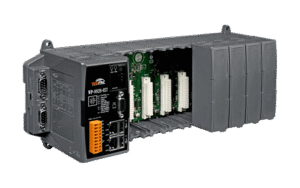

O Win-Graf PAC (Cortex A8, WinCE 7.0, 8 slots) da ICP DAS é um controlador programável modular projetado para aplicações industriais que exigem aquisição de dados, controle lógico e integração com SCADA/IIoT. Neste artigo, abordaremos arquitetura, especificações, protocolos (Modbus, OPC, MQTT), bem como práticas de implantação e integração com plataformas de automação. Desde conceitos como PFC, MTBF até conformidade a normas industriais, o conteúdo é direcionado a engenheiros de automação, integradores e profissionais de TI industrial.
Apresentaremos tabelas, checklists e exemplos práticos (subestação elétrica, ETE/ETA, linhas de produção) para facilitar decisões técnicas. O texto usa vocabulário técnico e referências normativas relevantes (por ex. IEC/EN 62368-1, IEC 61000 para imunidade/EMC) e inclui links para conteúdos relacionados no blog LRI. Ao final, há CTAs suaves para páginas de produto e instruções de contato.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Introdução ao Win-Graf PAC (Cortex A8, WinCE 7.0, 8 slots): visão geral e conceito — O que é?
O Win-Graf PAC (Cortex A8, WinCE 7.0, 8 slots) é um PAC (Programmable Automation Controller) modular que combina CPU ARM Cortex-A8, sistema operacional embarcado WinCE 7.0 e até 8 slots para módulos I/O. Ele atua como um edge controller para aplicações SCADA/IIoT, oferecendo processamento local determinístico e conectividade a múltiplos protocolos industriais. O design modular permite escalabilidade sem troca da CPU, reduzindo TCO em projetos evolutivos.
Como dispositivo de borda (edge), o Win-Graf agrega funções de aquisição, controle PID e pré-processamento (edge computing) para reduzir latência entre sensores e nuvem. Sua integração com Modbus TCP/RTU, OPC UA/DA e MQTT o torna compatível com arquiteturas de Indústria 4.0. Em termos de confiabilidade, considerações como MTBF, proteção contra surtos e capacidade de operação contínua em ambientes industriais são tratadas no projeto.
A plataforma Win-Graf inclui firmware e ferramentas de configuração para mapeamento de tags, diagnóstico e atualização remota. A interface física com módulos I/O segue padrões ICP DAS, permitindo módulos digitais, analógicos, contadores e comunicação fieldbus. Para aplicações críticas, recomenda-se projeto com redundância de alimentação e segmentação de rede.
Entenda o produto: resumo técnico do Win-Graf PAC (Cortex A8, WinCE 7.0)
O controlador utiliza um processador Cortex-A8 com desempenho suficiente para lógica de controle em nível de máquina, cálculo de engenharia e protocolos de alto nível. O WinCE 7.0 fornece um ambiente determinístico leve, compatível com drivers legacy e ferramentas de ICP DAS. Em instalações industriais, o fator de potência (PFC) na fonte de alimentação e o projeto térmico garantem operação estável em 24/7.
Memória e armazenamento típicos incluem DRAM para runtime e flash para firmware e logs. A topologia de slots (até 8) permite configurar mixes de módulos I/O conforme a aplicação (DI/DO, AI/AO, contadores, relés). O firmware Win-Graf inclui utilitários para mapeamento de tags e comunicação com SCADA via Modbus/OPC/MQTT, além de suporte para scripts e rotinas de diagnóstico.
Para certificações e conformidade, verifique requisitos locais e normas aplicáveis (por ex. IEC/EN 62368-1 para segurança elétrica de equipamentos de TI; IEC 61000-6-2 para imunidade industrial). Projetos críticos podem requerer análise de MTBF e avaliação de ciclo de vida dos componentes para planejamento de manutenção.
Componentes essenciais e terminologia: CPU, slots, módulos I/O e firmware
A CPU (Cortex-A8) é o núcleo de processamento; slots são conectores físicos no rack do PAC que aceitam módulos I/O padronizados da ICP DAS. Módulos I/O podem ser digitais, analógicos, contadores ou especializados (temperatura, RTD), cada um com sua pinagem e condições elétricas. O firmware Win-Graf gerencia I/O, protocolos e runtime de aplicação.
Termos-chave: scan time (tempo de varredura das I/O), tag mapping (endereço lógico para SCADA), edge processing (pré-processamento local), watchdog e heartbeat (monitoramento de integridade). Entender esses termos é essencial para dimensionamento de performance e latência. Para aplicações com altas frequências de impulsos, verifique especificação de contadores e taxa máxima de entrada.
A interoperabilidade depende de drivers e stacks de protocolo presentes no firmware. Atualizações de firmware devem seguir práticas de engenharia (backup de configuração, janela de manutenção) e ser validadas em bancada antes de deploy em campo.
Principais aplicações e setores atendidos pelo Win-Graf PAC (Cortex A8, WinCE 7.0)
O Win-Graf PAC atende setores como automação industrial, energia, saneamento, petróleo & gás e manufatura. Em subestações e plantas industriais, funciona como RTU/RTAC para aquisição de sinais analógicos e digitais e comunicação com SCADA. Sua modularidade facilita customização para cada setor sem necessidade de redesign do controlador.
Na energia e utilities, é usado para monitoramento de transformadores, medição de qualidade de energia e interface com sistemas EMS/SCADA. Em saneamento, possibilita controle de bombas, dosadores e telemetria de ETE/ETA. Em manufatura, integra PLCs legados, sensores IIoT e supervisórios para controle de linha com requisitos de performance.
O produto é adequado para migrações de sistemas legacy para arquiteturas IIoT, servindo como gateway entre fieldbus, redes industriais e plataformas cloud. Veja conteúdos relacionados sobre integração Modbus/OPC e edge computing no blog LRI para aprofundamento: https://blog.lri.com.br/como-integrar-modbus-com-opc-ua e https://blog.lri.com.br/edge-computing-iiot
Identifique setores: automação industrial, energia, saneamento, petróleo & gás, manufatura
Em automação industrial, o foco é controle em tempo determinístico e aquisição de I/O distribuída. Em energia, requisitos adicionais incluem sincronismo, amostragem para qualidade de energia e robustez EMC conforme IEC 61000. No petróleo & gás e utilities, proteção contra ambientes agressivos e certificações específicas podem ser exigidas.
Cada setor impõe requisitos específicos de disponibilidade e segurança funcional (por ex. IEC 61508 para segurança funcional em aplicações críticas). A escolha de módulos e arquiteturas de redundância deve considerar MTBF e SLA do cliente. Para linhas de produção, atenção ao tempo de resposta e jitter do sistema é fundamental.
Planeje também requisitos de cibersegurança para integração IIoT, incluindo segmentação de rede e autenticação forte, especialmente em utilities e infraestruturas críticas.
Mapeie casos de uso: aquisição de dados, RTU remota, controle de máquinas e supervisão SCADA
Como RTU remota, o Win-Graf coleta sinais locais e os transmite via Modbus TCP/RTU ou MQTT para centros SCADA/cloud. Para controle de máquinas, executa lógica PID, intertravamentos e timers com determinismo adequado para muitas aplicações discretas e contínuas. Na aquisição de dados, realiza pré-processamento (filtragem, média, alarmes) para reduzir tráfego upstream.
Em arquiteturas SCADA, o PAC atua como concentrador de tags locais, servindo OPC DA/UA para supervisório e publicando eventos via MQTT para plataformas IIoT. O uso de edge processing permite manutenção preditiva com envio de KPIs e séries temporais compressas. Exemplos práticos estão detalhados em seções de estudos de caso abaixo.
Para alta disponibilidade, combine o PAC com redundância de rede e alimentação, e implemente testes de failover durante comissionamento.
Especificações técnicas do Win-Graf PAC (ICP DAS) — tabela completa
Abaixo uma tabela resumida com as especificações essenciais do Win-Graf PAC, útil para seleção técnica e dimensionamento.
| Item | Especificação | Observação |
|---|---|---|
| CPU | ARM Cortex-A8 (ex.: 1 GHz) | Processamento para lógica, comunicação e edge |
| SO | WinCE 7.0 | Ambiente embarcado leve e compatível com ferramentas ICP DAS |
| Memória | DRAM (ex.: 512 MB) / Flash (ex.: 4 GB) | Valores típicos; verificar modelo específico |
| Número de slots | 8 slots | Suporta módulos DI/DO/AI/AO/contador/relé |
| Tipos de módulos | DI, DO, AI, AO, contador, RTD | Modularidade para variadas I/O físicas |
| Protocolos | Modbus TCP/RTU, OPC UA/DA, MQTT | Integração SCADA/IIoT |
| Interfaces físicas | Ethernet, RS-232/485, CAN, USB | Redundância e gateways fieldbus |
| Alimentação | 24 Vdc típico, PFC recomendado | Suporte a range 9-36 Vdc dependendo do modelo |
| Temperatura de operação | -20°C a +70°C (depende do modelo) | Verificar especificação do fabricante |
| MTBF | >200.000 h (modelo típico) | Valor indicativo; consultar datasheet |
| Conformidade | IEC/EN 62368-1, IEC 61000 | Segurança elétrica e EMC industrial |
Tabela de especificações principais (CPU, SO, memória, slots, alimentação, dimensões)
A tabela acima resume os itens críticos de seleção. Para projetos com requisitos térmicos ou altitudes diferentes, valide especificações de dissipação e altitude do equipamento. Dimensões físicas (montagem DIN), consumo e requisitos de ventilação devem constar na folha técnica.
Consulte fichas técnicas do modelo exato para confirmar valores de memória, I/O e tempo de retenção em flash. Em sistemas com alta taxa de logs, planeje armazenamento adicional ou políticas de rotação de logs.
Para aplicações certificadas, solicite relatórios de conformidade e resultados de testes EMC/EMI conforme normas aplicáveis.
Interfaces e comunicações: Ethernet, RS-232/485, CAN, USB, porta de expansão para módulos I/O
O Win-Graf oferece múltiplas portas Ethernet para segmentação de redes e suporte a redundância LACP/multipath. Interfaces seriais RS-232/485 servem para comunicação com RTUs e instrumentos antigos; CAN pode atender subsistemas de campo. USB permite manutenção local e cópia de firmware/configuração.
A porta de expansão de módulos I/O torna a solução escalável e adequada para arquiteturas distribuídas. É comum utilizar switches industriais e VLANs para separar tráfego de controle e TI. Para integração com PLCs e HMI, o suporte a Modbus e OPC facilita o mapeamento de tags.
Ao projetar a rede, considere latência, jitter e requisitos de throughput para garantir que o controlador suporte a carga de comunicação sem degradar o scan time.
Protocolos suportados: Modbus TCP/RTU, OPC UA/DA, MQTT — compatibilidade SCADA/IIoT
O suporte a Modbus garante interoperabilidade com muitos dispositivos legacy; OPC UA/DA fornece integração padrão com supervisórios; MQTT viabiliza publish/subscribe para plataformas IIoT. Essa combinação permite o PAC operar tanto em arquiteturas SCADA tradicionais quanto em pipelines modernos de dados para cloud.
Implementações OPC UA trazem benefícios de segurança e modelagem de informação, enquanto MQTT é ideal para telemetria eficiente em largura de banda limitada. Use TLS/SSL e autenticação quando publicar dados para cloud. A tradução de protocolos pode ser feita localmente no PAC para reduzir dependências externas.
Para grandes instalações, recomenda-se documentar o mapeamento de tags e implementar naming conventions padronizadas para facilitar a integração e manutenção.
Importância, benefícios e diferenciais do Win-Graf PAC (Cortex A8, WinCE 7.0)
O Win-Graf oferece desempenho adequado para aplicações de controle e edge analytics com consumo energético otimizado graças ao Cortex-A8. A modularidade reduz custos de manutenção e permite upgrades incrementais do parque de I/O. Em termos de disponibilidade, arquitetura robusta e componentes industriais aumentam o MTBF do sistema.
Diferenciais técnicos incluem suporte nativo a múltiplos protocolos, facilidade de integração com SCADA e capacidade de pré-processamento local. O uso de WinCE 7.0 permite continuidade em projetos que dependem de drivers e ferramentas legadas, com footprint restrito e estabilidade. A presença de watchdogs e diagnósticos embarcados facilita ações pró-ativas.
Do ponto de vista de negócios, a redução de downtime, escalabilidade e custos operacionais (TCO) são ganhos diretos. Projetos migratórios que aproveitam módulos existentes economizam CAPEX e aceleram comissionamento.
Descreva benefícios operacionais: desempenho (Cortex A8), modularidade e disponibilidade
Desempenho do Cortex A8 garante execução de lógica e comunicação simultâneas sem gargalos em muitos cenários industriais. A modularidade permite balancear pontos de I/O locais e remotos conforme evolução do processo. Monitoramento de integridade e logs locais melhoram tempo médio de reparo (MTTR).
A disponibilidade é aumentada com práticas como alimentação redundante, segmentação de rede e monitoramento remoto. Para aplicações críticas, planeje redundância física e validação anual de firmware. A documentação e treinamento completam o ciclo de manutenção.
Aponte diferenciais técnicos: robustez industrial, suporte WinCE 7.0, facilidade de integração
Robustez inclui tolerância a vibração, faixa de temperatura ampla e proteção EMC, conforme normas industriais. O suporte ao WinCE 7.0 mantém compatibilidade com bibliotecas e aplicações existentes, reduzindo retrabalho. Ferramentas de configuração e mapeamento de tags aceleram integração com SCADA/IIoT.
Além disso, disponibilidade de módulos especializados (contadores de alta velocidade, entradas RTD) amplia o leque de aplicações. Para projetos que exigem essa robustez, a série Win-Graf PAC da ICP DAS é a solução ideal. Confira as especificações completas na página do produto: https://www.lri.com.br/aquisicao-de-dados/win-graf-pac-cortex-a8-cpu-wince-7-0-com-8-slots
Guia prático: como instalar, configurar e usar o Win-Graf PAC
Antes da instalação física, dimensione os módulos I/O com base em entradas/saídas, taxas de amostragem e necessidades de isolamento. Planeje topologia de rede (redundância, VLANs) e requisitos de alimentação com margem PFC e proteção contra surtos. Elabore um plano de testes e rollback para atualizações de firmware.
A montagem física costuma ser em trilho DIN; siga o manual para torque de terminais e distância entre módulos para dissipação. Identifique e rotule cabos, use etiquetagem padronizada e mantenha esquema de fiação atualizado. Para instalações remotas, considere gabinetes com ventilação e bloqueio mecânico.
Na configuração, atualize firmware Win-Graf somente após validação em bancada. Configure mapeamento de tags, histórico local e políticas de publicação MQTT/OPC. Use ferramentas de diagnóstico para checar entradas/saídas e desempenho antes do comissionamento.
Planeje a instalação: seleção de módulos I/O, topologia e requisitos de energia
Selecione módulos com especificações elétricas compatíveis (tensão, corrente, resolução, isolamento). Defina topologia: centralizada (todos os módulos no PAC) ou distribuída (gateways remotos). Calcule consumo total e reserve margem para picos; adote fontes com PFC e proteção contra inversão de polaridade.
Planeje aterramento adequado para reduzir ruído e cumprir normas EMC (IEC 61000). Inclua proteção contra surtos e filtros para ambientes ruidosos. Documente ponto a ponto o circuito de alimentação e proteção.
Passo a passo de montagem física e fiação (montagem DIN/peças)
- Fixe o chassi DIN e instale a CPU.
- Insira módulos I/O nos slots conforme a ordem planejada.
- Faça a fiação seguindo diagrama, usando bornes e torque recomendados.
Teste continuidade, isolamento e polaridade antes de energizar. Após energização, verifique LEDs de status e realize teste de entradas e saídas via ferramenta Win-Graf.
Configure o sistema operacional WinCE 7.0 e atualize firmware Win-Graf
Acesse o dispositivo via USB/Ethernet com utilitário ICP DAS. Faça backup completo da configuração antes de atualizar. Siga instruções de update em janelas de manutenção; planeje rollback se houver falha.
Para segurança, limite acesso físico e habilite autenticação remota. Mantenha logs de atualização e versionamento de firmware para rastreabilidade. Em ambientes regulados, registre mudanças em CMDB.
Configure I/O, mapeamento de tags e lógica básica de aquisição
Use o utilitário Win-Graf para mapear endereços de módulos para tags lógicas usadas pelo SCADA. Defina taxas de amostragem, filtros e limites de alarme. Para sinais analógicos, configure calibração e conversão de engenharia.
Implemente lógica básica (filtros, escalonamento, alarmes, timers) localmente para reduzir tráfego de rede. Documente naming convention de tags para facilitar integração com times de supervisão.
Realize testes funcionais e diagnóstico: verificação de entradas/saídas e logs
Execute testes de verificação de ponta a ponta: estímulo de entrada, leitura no PAC, mapeamento de tag, publicação em SCADA/IIoT. Use ferramentas de diagnóstico para medir tempos de varredura e latência. Capture logs e traces para análise de performance.
Implemente testes de stress para verificar comportamento em picos de comunicação. Valide alarmes e atuação de saídas em condições de erro. Registre resultados em relatório de comissionamento.
Integração com sistemas SCADA e plataformas IIoT para Win-Graf PAC (Cortex A8, WinCE 7.0)
A integração com SCADA passa por seleção de protocolo (Modbus/OPC), mapeamento de tags e definição de política de polling vs event-driven. OPC UA oferece melhor estruturação de informação e segurança; Modbus continua como padrão de interoperabilidade. Documente esquema de tags e nomes para evitar colisões.
Para IIoT, configure MQTT com tópicos estruturados, compressão e TLS para segurança. Edge processing no PAC pode filtrar e agregar dados, enviando somente KPIs e eventos significativos para reduzir custos de cloud. Planeje autenticação e lifecycles de certificados para comunicação segura.
Garanta práticas de segurança de rede: segmentação, VPN entre sites remotos e centro, e monitoramento contínuo. A conformidade com normas de cibersegurança industrial é parte do projeto de integração.
Conecte ao SCADA: implementar Modbus, OPC e melhores práticas de tags
Para Modbus, defina tabelas de registradores e coerência de endereços. Para OPC, modele objetos e métodos quando possível. Use limites de taxa e cache local para mitigar picos de polling.
Padronize nomes de tags e metadata (unidade, resolução, timestamp) para facilitar análises e manutenção. Teste failover de rede e reconexão automática.
Publique dados para IIoT: configurar MQTT, edge processing e integração com cloud
Configure clientes MQTT com QoS adequado e política de retenção. Implemente tópicos hierárquicos por site/equipamento/tag. Faça pré-processamento local (filtragem, compressão) e mantenha buffer para envio em intermitência de rede.
Integre com plataformas cloud via gateways ou brokers gerenciados. Valide latência aceitável para use-cases críticos.
Garanta segurança e rede: segmentação, VPN, autenticação e redundância
Implemente VLANs para separar tráfego OT e IT. Use firewall industrial e VPN para acesso remoto. Habilite autenticação forte e rotação de credenciais. Considere redundância de links e de alimentação para minimizar downtime.
Realize testes de penetração e análises de risco periódicas. Monitore logs e eventos para detecção de anomalias.
Exemplos práticos de uso e estudos de caso com Win-Graf PAC (Cortex A8, WinCE 7.0)
Exemplo 1 — Aquisição de dados em subestação elétrica: arquitetura e fluxo de dados
No caso de subestação, o PAC coleta sinais de transformadores, disjuntores e medidores, executa filtragem e publica alarmes via OPC/IEC 61850 gateway. A arquitetura típica inclui redundância de comunicação para o SCADA e buffer local para continuidade. Assegure sincronização de tempo (NTP/PTP) para corretude de timestamps.
Exemplo 2 — Monitoramento remoto de estação de tratamento (ETE/ETA)
Em ETE/ETA, o Win-Graf atua como RTU para bombas e válvulas, com I/O para sensores de nível, turbidez e cloro. Dados agregados via MQTT alimentam dashboards e detecção de falhas. A modularidade facilita expansão conforme estação cresce.
Exemplo 3 — Supervisão e controle de linha de produção com resposta em tempo real
No chão de fábrica, o PAC coordena máquinas, controla atuadores e fornece telemetria para MES/ERP. A latência de controle e robustez elétrica garantem ciclos produtivos estáveis. A integração com sistemas de gestão otimiza OEE e manutenção preditiva.
Comparações com produtos ICP DAS similares, erros comuns e detalhes técnicos avançados
Compare modelos ICP DAS: diferenças de slots, CPU, memória e opções de I/O
Modelos variam em número de slots, capacidade de CPU e memória, e opções de I/O especializados. Escolha conforme demanda de throughput, quantidade de canais e requisitos térmicos. Para migração, verificar compatibilidade elétrica entre módulos é essencial.
Evite erros comuns: falhas de configuração, incompatibilidades de protocolo e dimensionamento errado
Erros frequentes incluem mapeamento incorreto de registradores Modbus, pressupor desempenho de rede sem testes e não validar limites elétricos dos módulos. Faça validação em bancada e teste de carga. Documente convenções de nomes e políticas de atualização.
Aborde limitações e soluções técnicas: temperatura de operação, latência e throughput
Limitações tipicamente envolvem faixa térmica, throughput de comunicação e jitter. Soluções: ventilação adicional, uso de módulos com maior especificação, segmentação de carga de comunicação e edge processing para reduzir tráfego.
Checklist de seleção, implantação e aceitação do projeto
Critérios práticos de seleção: desempenho, interfaces e suporte técnico
Checklist inclui: CPU adequada, número de slots, tipos de módulo necessários, interfaces físicas, protocolos suportados, requisitos de certificação e suporte pós-venda. Considere MTBF e SLA do fornecedor.
Plano de testes, métricas de aceitação e documentação necessária
Plano de testes deve cobrir funcionalidade, comunicações, failover, consumo e testes ambientais. Métricas: tempo de varredura, latência, taxa de perda de mensagem, MTTR. Entregue documentação completa: diagramas, lista de tags, procedimento de rollback.
Conclusão, resumo estratégico e chamada para ação
O Win-Graf PAC (Cortex A8, WinCE 7.0, 8 slots) é uma solução robusta e modular para aplicações industriais que demandam integração SCADA/IIoT. Sua combinação de performance, modularidade e suporte a protocolos facilita migrações e implementações escaláveis. Recomendamos testes em bancada, validação de firmware e plano de manutenção para garantir conformidade e disponibilidade.
Para aplicações que exigem essa robustez, a série Win-Graf PAC da ICP DAS é a solução ideal. Confira as especificações completas e solicite contato técnico: https://www.lri.com.br/aquisicao-de-dados/win-graf-pac-cortex-a8-cpu-wince-7-0-com-8-slots
Se quiser comparar com outras soluções e obter suporte de especificação, visite a seção de produtos LRI e fale com nossos especialistas.
Incentivo à interação: deixe suas dúvidas nos comentários ou pergunte sobre casos específicos de integração e comissionamento; nossa equipe técnica responderá com exemplos práticos.
