Bridge CAN Para Fibra Monomodo SC 60km – Solução Industrial

Introdução

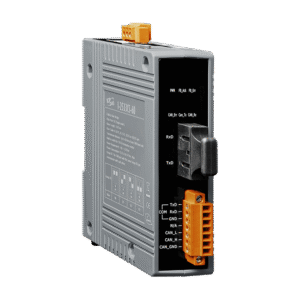

O Bridge CAN para fibra monomodo SC 60 km da ICP DAS é uma solução de conversão eletro-óptica que conecta redes CAN (Controller Area Network) a enlaces de fibra óptica monomodo com conector SC, suportando enlaces de até 60 km. Neste artigo técnico, abordamos arquitetura, especificações, aplicações industriais e guias práticos de implementação para engenheiros de automação, integradores e compradores técnicos. A palavra-chave principal e termos secundários aparecem desde já: Bridge CAN para fibra monomodo SC 60 km, fibra monomodo SC, bridge CAN, e enlace CAN fibra.

A importância deste equipamento cresce em ambientes industriais onde EMI/RFI, aterramento desigual e grandes distâncias comprometem a integridade dos frames CAN. Usando fibra, garante-se isolamento galvânico e imunidade a ruído eletromagnético, elementos críticos em subestações, ferrovias e plantas de petróleo & gás. Também cobrimos conformidade a normas e conceitos técnicos como MTBF, IEC immunity, e estratégias IIoT para integração SCADA e gateways.

Este conteúdo visa posicionar a ICP DAS como autoridade técnica e oferecer material suficiente para seleção, instalação e comissionamento do produto, incluindo tabelas de especificação, checklists e comparativos. Para referências adicionais técnicas, consulte: Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Introdução ao Bridge CAN para fibra monomodo SC 60 km: O que é e por que importa

O Bridge CAN para fibra monomodo SC 60 km converte sinais CAN (nível diferencial, por exemplo CAN 2.0A/B) em sinais ópticos e vice‑versa, mantendo transparência de protocolo e temporização. Isso resolve limitações físicas de cabo par trançado (distância ~40 m em 1 Mbps) e elimina problemas de loop de terra e EMI em enlaces longos.
Em plantas industriais, a solução permite manter topologias CAN existentes (star/linear) enquanto estende o enlace até 60 km usando fibra monomodo, sem necessidade de gateways de aplicação que reinterpretem mensagens.
Além da transparência, o equipamento oferece isolamento galvanico, robustez mecânica e indicadores de status para diagnóstico rápido, reduzindo tempo de manutenção e MTTR em redes críticas.

Visão geral técnica do Bridge CAN para fibra monomodo SC 60 km e principais características

Arquitetura: porta física CAN (D‑Sub ou terminal block) com transceiver CAN integrado, conversor óptico monomodo (SC) e eletrônica de gerenciamento. A topologia típica é CAN ↔ fibra (ponto‑a‑ponto), podendo ser usada em pares para redundância.
Alcance: fibra monomodo (ITU‑T G.652) com conectores SC permite enlaces de até 60 km sem repetidor óptico, dependendo da perda de inserção e atenuação. Taxas CAN suportadas tipicamente até 1 Mbps; a interface óptica opera com margem para tráfego adicional de serviço.
Características físicas/restritivas: isolamento até 3 kV (típico), alimentação DC (12–48 VDC), operação em faixas industriais (-40 °C a +75 °C) e conformidade a EMI/EMC (por exemplo IEC 61000‑4‑2/3/4).

Principais aplicações e setores atendidos pelo Bridge CAN para fibra monomodo SC 60 km

O equipamento é indicado onde distância, robustez e imunidade a ruído são requisitos primários. Setores como energia, transporte, água e saneamento, óleo & gás e automação predial se beneficiam diretamente.
Resolução de problemas típicos: enlaces longos entre salas de controle, eliminação de loops de terra entre subestações e comunicação em ambientes de alta interferência (como subestações e painéis com grandes transformadores).
Ao adotar fibra monomodo com conector SC, as instalações ganham escalabilidade para futuras atualizações e integração com arquiteturas IIoT, reduzindo custo total de propriedade (TCO) por menor manutenção e maior disponibilidade.

Aplicações por setor: energia, subestações e transmissão

Em subestações, o Bridge CAN para fibra monomodo SC 60 km é usado para proteção e telemetria, conectando relés e RTUs em longos enlaces ópticos sem risco de aterramento indesejado.
A imunidade a EMI/RFI é crucial próximo a transformadores e linhas de transmissão; a fibra evita acoplamentos e ruídos que degradam CRC de frames CAN.
Além disso, a solução facilita segmentação de redes e implementação de redundância para requisitos de disponibilidade (SLA, MTBF/MTTR).

Aplicações por setor: transporte ferroviário e sinalização

Nas ferrovias, a fibra garante integridade de dados para sinalização, intertravamento e controle de trens, onde impulsos e ruído das linhas de tração são comuns.
O conector SC e a robustez do equipamento permitem instalação em gabinetes ao longo da via com mínima manutenção e alta imunidade a vibração e temperatura.
A latência em enlaces de 60 km é determinística para CAN, mantendo tempos de resposta necessários para intertravamentos e comandos de segurança.

Aplicações por setor: saneamento, petróleo & gás e automação predial

Em plantas de saneamento e estações de bombeamento, o Bridge CAN resolve longos enlaces entre sensores remotos e PLCs, reduzindo necessidade de repetidores elétricos.
No setor de petróleo & gás, onde segurança e segregação são primordiais, a fibra evita troca de massa e é compatível com protocolos analógicos/digitais integrados via CAN.
Em automação predial, a solução facilita integração entre sistemas distribuídos (HVAC, BMS) evitando ruído de grandes drives e transformadores.

Especificações técnicas do Bridge CAN para fibra monomodo SC 60 km (tabela recomendada)

A tabela abaixo apresenta parâmetros típicos para referência técnica. Consulte a ficha técnica do produto para valores oficiais e variações de modelo.

Requisitos ambientais e elétricos

Alimentação típica 12–48 VDC com proteção contra inversão de polaridade e surge; potência de consumo baixa para uso em racks ou módulos DIN.
Faixa operacional ampla (-40 °C a +75 °C) e resistência a umidade relativa típica 5–95% não condensante; verifique conformidade para aplicações offshore.
Proteção mecânica: chassi metálico com fixação DIN e classificação IP conforme modelo; atenção a selagem para ambientes com vapor ou corrosão.

Interfaces, protocolos e compatibilidade CAN

Porta CAN física em nível diferencial compatível com CAN 2.0A/B, transceiver integrado com suporte a resistores de terminação. Baud rates: 10 kbps a 1 Mbps com possibilidade de ajuste.
Suporte a frames padrão e estendido; comportamento transparente (bridge) sem alteração do payload CAN, preservando IDs e timing.
Recomendam‑se boas práticas: terminação correta (120 Ω), uso de bias network e evitar topologias star longas sem repeaters previstos.

Importância, benefícios e diferenciais do Bridge CAN para fibra monomodo SC 60 km

Escolher um bridge especializado oferece ganhos de confiabilidade versus conversores genéricos de baixa qualidade. O isolamento óptico reduz falhas relacionadas a aterramento, enquanto a fibra permite enlaces longos sem repetidores.
Economicamente, reduzem‑se custos com cabeamento pesado, aterramentos e manutenção preventiva; o MTBF elevado diminui trocas e tempo de parada.
Técnicos: diagnósticos via LEDs e alarmes, compatibilidade com normas EMC IEC 61000 e integração simples com PLCs e gateways IIoT são diferenciais notáveis da linha ICP DAS.

Benefícios operacionais e econômicos

Redução de falhas devido a EMI e problemas de massa; maior disponibilidade da rede e previsibilidade de manutenção.
Menor investimento em infra‑estrutura de aterramento e proteção elétrica, além de menor necessidade de repetidores e switches ativos.
TCO reduzido: menor mão de obra para manutenção, menos downtime e maior facilidade de atualização para arquiteturas IIoT.

Diferenciais ICP DAS: robustez e confiabilidade

ICP DAS oferece suporte técnico, documentação detalhada e compatibilidade com eco‑sistemas de automação existentes, incluindo drivers e exemplos de integração.
Produtos são testados para padrão industrial, com MTBF estimado e certificações que suportam uso crítico em utilities e transporte.
Política de garantia e suporte local (via LRI) facilita projetos com requisitos de SLA e manutenção preventiva.

Vantagens de usar fibra monomodo SC 60 km

Fibra monomodo oferece baixa atenuação (~0.35 dB/km) e alta margem de potência óptica, possibilitando enlaces muito mais longos que multimodo.
Conector SC é robusto, de fácil manutenção e amplamente padronizado em instalações industriais e telecom.
A combinação resulta em baixa latência, alta segurança física contra interceptação e grande imunidade eletromagnética.

Guia prático e passo a passo de aplicação: Como instalar e usar o Bridge CAN para fibra monomodo SC 60 km

Fornecemos um checklist prático: verificação de alimentação, testes de fibra com power meter, check de terminação CAN e configuração de baud rate antes do comissionamento.
Passos resumidos: montagem mecânica, conexão SC com limpeza de ferrule, alimentação, configuração de parâmetros CAN e teste funcional de frames.
Incluímos recomendações para uso de OTDR em enlaces longos e verificação de perda por conector/atenuadores para garantir margem de enlace.

Preparação e checklist pré-instalação (bridge CAN para fibra monomodo SC 60 km inclusos)

Checklist: ferramentas (limpador de conectores, power meter, multímetro), certificação de cabo monomodo, documentação de topologia CAN e planos de terminação.
Verificar documentação do PLC/RTU e confirmar IDs CAN ativos; planejar janela de comissionamento para testes de tráfego real.
Confirmar requisitos de alimentação local e presença de proteção contra surtos conforme IEC 62368‑1 e normas locais.

Instalação física e conexão de fibra SC

Limpar conectores SC com lenços e solventes apropriados; evitar toque direto em ferrules. Inspecionar terminação e usar adaptadores quando necessário.
Montar unidades em trilho DIN ou painel com espaçamento para dissipação; garantir caminho de fibra sem esmagamento ou curvaturas excessivas (min bend radius).
Registrar perdas por conector com power meter e anotar valores para diagnóstico posterior; usar boots e proteção mecânica em passagens externas.

Configuração CAN: parâmetros essenciais e boas práticas

Ajustar baud rate conforme rede existente (ex.: 125 kbps, 500 kbps, 1 Mbps) e confirmar terminação 120 Ω em extremidades.
Monitorar erros (ECC, frame error) após comissionamento; se ocorrerem, revisar topologia e terminação.
Evitar star topology não suportada; preferir topologias lineares ou usar repeaters/bridges específicos para segmentação.

Testes, validação e comissionamento

Testes funcionais: envio e recepção de frames em condições normais e sob carga; validação de tempo de resposta para comandos críticos.
Instrumentação recomendada: OTDR para validar enlace óptico, power meter para perda total e analisador CAN para captura de frames e análise de erros.
Documentar resultados, estabelecer SLA interno e incluir procedimentos de rollback em caso de alterações de rede.

Integração com SCADA e arquiteturas IIoT para o Bridge CAN para fibra monomodo SC 60 km e bridge CAN fibra

O bridge atua como camada física; para integração SCADA e IIoT use gateways ou edge devices que consomem e convertem mensagens CAN em Modbus, OPC UA ou MQTT.
Arquiteturas típicas: bridge (físico) + gateway de protocolo + servidor SCADA/Cloud; isso mantém a separação de camadas e simplifica segurança e segmentação.
Fornecemos exemplos de drivers e padrões de mapeamento que preservam IDs CAN e timelines, permitindo analytics em nuvem sem alterar a rede de campo.

Modelos de integração: gateway, edge device e ponte direta

Opção 1 — Ponte direta (transparent): mantém frames CAN intactos entre sites. Use quando nenhuma tradução de aplicação é necessária.
Opção 2 — Gateway/edge: converte CAN para protocolos de nível superior (ex.: Modbus TCP, OPC UA, MQTT) para IIoT e cloud analytics.
Opção 3 — Arquitetura híbrida: bridges em fibra para conectividade física e gateways locais para pré‑processamento e segurança.

Protocolos, drivers e conversores recomendados

Recomendam‑se gateways ICP DAS para conversão CAN→Modbus/OPC UA e brokers MQTT para integração IIoT; escolha conforme latência e requisitos de determinismo.
Drivers nativos para SCADA (Modbus TCP, OPC UA) facilitam a integração sem reprogramação extensiva de PLCs.
Para criticidade alta, manter mirror de dados locais e usar publish/subscribe para telemetria à nuvem, minimizando impacto em tempo real.

Segurança, segmentação de rede e melhores práticas IIoT

Isolar a rede de campo CAN da rede administrativa; usar VLANs, firewalls e DMZ para gateways IIoT.
Criptografar canais IP entre gateways e nuvem; a fibra oferece segurança física, mas o tráfego encapsulado exige proteção.
Políticas de acesso, autenticação e monitoramento de integridade devem ser aplicadas; registre logs de eventos e alarmes do bridge.

Exemplos práticos de uso do Bridge CAN para fibra monomodo SC 60 km

Fornecemos três cenários reais: telemetria em subestações, monitoramento ferroviário e rede distribuída para automação remota. Cada exemplo inclui topologia, passos e ganhos.
As descrições incluem números (distância, taxa CAN, componentes) e sugestões de teste (OTDR, power meter e analisador CAN).
Esses casos mostram como a solução reduz interferências, aumenta MTBF e simplifica manutenção em campo.

Exemplo 1 — Enlace de telemetria entre subestações (60 km)

Topologia: RTUs e relés locais → bridge CAN → fibra monomodo SC (60 km) → bridge CAN → RTU central.
Ganhos: eliminação de loops de terra, latência determinística e redução de falhas de comunicação.
Comissionamento: validar perda óptica < margem, testar frames críticos e documentar redundância.

Exemplo 2 — Monitoramento de via férrea com imunidade a EMI

Topologia: sensores de via e sinalização conectados via CAN a bridges distribuídos ao longo da linha, enlaces SC entre pontos.
Benefícios: imunidade a ruído de tração e manutenção reduzida por ausência de conexões metálicas expostas.
Integração: gateways edge para envio de telemetria agregada a plataforma SCADA central.

Exemplo 3 — Rede CAN distribuída para automação remota e IIoT

Topologia: sistemas de máquina distribuídos interligados por fibra entre células de produção; gateways locais convertem CAN para OPC UA/MQTT.
Objetivo: consolidar dados para analytics e manutenção preditiva sem comprometer determinismo de controle.
Resultado: menor downtime, melhor visibilidade de ativos e facilidade de escalar a rede.

Comparação técnica: Bridge CAN para fibra monomodo SC 60 km vs produtos similares da ICP DAS e concorrência

Critérios: alcance, isolamento, suporte a baud rate, certificações EMC, suporte técnico e integração com ecossistema. O Bridge CAN 60 km destaca‑se em alcance e imunidade EMC.
Concorrentes multimodo ou conversores elétricos apresentam limitações de distância e maior sensibilidade a EMI; modelos ICP DAS de menor alcance podem ser usados em trechos urbanos curtos.
Considere também custo total de propriedade, disponibilidade de peças de reposição e suporte local (LRI/ICP DAS) no processo de decisão.

Tabela comparativa de features e desempenho (bridge CAN fibra)

Erros comuns na seleção e instalação — e como evitá‑los

Erros: mismatch de fibra (MM vs SM), terminação CAN ausente, grounding inadequado e uso de conectores sujos.
Prevenção: verificar tipo de fibra, usar OTDR, limpar conectores SC e confirmar resistores de terminação 120 Ω nas extremidades.
Também, dimensionar margem óptica e confirmar conformidade de temperatura/ambiente antes da compra.

Critérios técnicos para escolher o modelo certo

Defina alcance, taxas CAN, requisitos de isolamento e ambiente operacional; considere redundância e necessidades de certificação.
Avalie suporte técnico local e integrabilidade com gateways e SCADA já existentes; peça MTBF e dados de testes EMC.
Solicite testes de campo ou amostras para validação antes da implantação em larga escala.

Conclusão estratégica e chamada para ação: solicite cotação do Bridge CAN para fibra monomodo SC 60 km

Resumo: o Bridge CAN para fibra monomodo SC 60 km oferece solução comprovada para extensão de redes CAN em ambientes industriais críticos, entregando isolamento, alcance e confiabilidade.
Para aplicações que exigem essa robustez, a série Bridge CAN da ICP DAS é a solução ideal. Confira as especificações e solicite suporte técnico para dimensionamento específico.
Entre em contato com um especialista ICP DAS para dimensionamento e cotação. Solicite cotação hoje.

CTA suave: Para projetos de longos enlaces e alta imunidade a EMC visite a página do produto e solicite consultoria técnica: https://www.lri.com.br/comunicacao-de-dados/bridge-can-para-fibra-monomodo-sc-60km.
CTA adicional: Considere também soluções complementares de conversores e gateways disponíveis em https://www.lri.com.br/comunicacao-de-dados.

Visão de futuro: tendências, aplicações específicas e resumo estratégico para o Bridge CAN para fibra monomodo SC 60 km

Tendências: convergência IIoT com edge computing, uso de 5G para backhaul combinado com fibra para redundância e arquiteturas resilientes para smart grids.
O Bridge CAN continuará sendo peça fundamental para integrações onde determinismo e imunidade são cruciais, favorecendo adoção em modernizações de subestações e ferrovias.
Recomendação estratégica: planeje redes híbridas (fibra + wireless) com bridges CAN para camadas de campo e gateways IIoT para orquestração de dados.

Conclusão

Este artigo técnico apresentou o Bridge CAN para fibra monomodo SC 60 km da ICP DAS em profundidade, cobrindo arquitetura, especificações, aplicações e um guia prático de instalação. Esperamos que engenheiros e integradores encontrem informação suficiente para especificação e comissionamento.
Incentivamos perguntas, comentários e compartilhamento de casos de uso reais para enriquecer o conteúdo; sua interação ajuda a construir melhores práticas e acelerar a adoção segura dessas tecnologias.
