Introdução
Promessa: Neste artigo técnico você encontrará uma descrição completa do cabo DB37 90° macho-fêmea, sua função em painéis industriais, critérios de escolha e boas práticas de instalação para projetos de automação, SCADA e IIoT. A palavra-chave principal cabo DB37 90° macho-fêmea e termos secundários como conector DB37, DB37 90º e DB37 angular serão usados desde já para facilitar sua busca técnica.

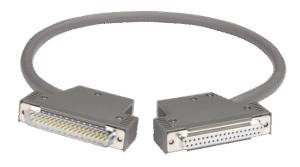

O cabo DB37 90° macho-fêmea é uma solução de interconexão robusta para sinais seriais, I/O discretos e multiplexados em ambientes industriais. Ele é frequentemente empregado para conectar módulos de I/O, gateways e equipamentos de teste, especialmente quando o espaço atrás do painel é restrito. Ao longo do texto, citarei normas aplicáveis (ex.: IEC 60068 para ensaios ambientais, IEC 61000 para compatibilidade eletromagnética, RoHS/REACH) e conceitos úteis como MTBF e confiabilidade mecânica.
Se você é engenheiro de automação, integrador ou especificador técnico, encontrará tabelas de especificação, diagramas de pinout e checklists de instalação práticos. Para aplicações que exigem essa robustez, a série Cabo DB37 90° macho-fêmea da ICP DAS é a solução ideal. Confira as especificações e peça suporte técnico se necessário (veja CTA no final das seções).
Introdução ao Cabo DB37 90° macho-fêmea — O que é e por que importa
O que é o cabo DB37 90° (definição técnica)
O conector DB37 (37 pinos D-sub) é um padrão mecânico elétrico amplamente usado para sinais seriais paralelos, I/O e interfaces de instrumentação. A versão 90° refere-se ao ângulo do conector macho (ou fêmea) que permite a saída lateral do cabo, reduzindo necessidade de folga axial atrás do equipamento. DB37 macho-fêmea identifica o conjunto de terminais onde um lado é plug (macho) e o outro é receptáculo (fêmea).
Tecnicamente, o conector D-sub DB37 tem carcaça metálica com parafusos de fixação (1/4-20 UNF ou M3 conforme fornecedor) e é apropriado para sinais de baixa tensão e corrente moderada. Para aplicações industriais deve-se considerar blindagem, impedância (quando há sinais de alta velocidade), resistência a vibração e rating de temperatura (-40 a +85 °C típico em cabos industriais).
A escolha por um ângulo de 90° é funcional: reduz tensão mecânica nos contatos, melhora roteamento em painéis compactos e protege contra dobras acentuadas no cabo. Em projetos que seguem normas como IEC 60068 (ensaios ambientais) e IEC 61000 (EMC), o correto condicionamento e blindagem do cabo minimizam problemas de interferência.
Quando e por que escolher este cabo (visão técnica)
Opte por um DB37 90º macho-fêmea quando seu projeto exigir: integração com módulos ICP DAS ou PLCs com porta D-sub, alta densidade de conexões em racks ou painéis, e quando o espaço posterior é limitado. O ângulo reduz a necessidade de folga axial e facilita a manutenção sem desmontar trilhos DIN inteiros.
Vantagens técnicas incluem melhor gestão do raio de curvatura, menor risco de fadiga nos condutores e facilidade para painéis com porta lateral. Em aplicações onde a integridade do sinal é crítica, escolha versões com blindagem completa e condutores torsionados para reduzir cross-talk e ruído EMI.
Considere limitações: DB37 não é adequado para linhas de potência CA; sua aplicação é em sinais de controle e comunicação. Para requisitos médicos ou de telecom rigorosos, consulte normas específicas (ex.: IEC 60601-1 para dispositivos médicos) e valide compatibilidade.
Principais aplicações e setores atendidos pelo Cabo DB37 90° macho-fêmea — DB37 90º, conector DB37
Automação industrial e controle (PLCs, I/O)
No contexto de automação, o cabo DB37 90° conecta PLCs, módulos de expansão e I/O remotos (analógicos e digitais) com confiabilidade mecânica. É comum em racks de E/S da ICP DAS para multiplexar até 37 sinais por conector, reduzindo cabeamento em campo.
Arquiteturas típicas incluem PLC → módulo de expansão ICP DAS (via DB37) → sensores/atuadores em campo. A robustez mecânica e fixação por porcas/arruelas mitigam falhas por vibração. Para integridade de sinal, utilize cabos blindados e siga o mapeamento de pinos do fabricante.
Em projetos IIoT, este cabo é usado como camada física entre módulos locais e gateways, antes do gateway levar dados via Modbus/TCP, MQTT ou OPC UA para a nuvem. Consulte artigos sobre integração e cabeamento no blog para recomendações práticas: https://blog.lri.com.br/boas-praticas-em-cablagem-industrial e https://blog.lri.com.br/como-escolher-cabos-para-automacao.
Telecomunicações, bancada de testes e instrumentação
Bancos de teste e equipamentos de instrumentação usam DB37 para múltiplas linhas seriais e sinais digitais. O conector angular facilita montagem em bancadas com painéis verticais e racks de teste. Em laboratórios, a modularidade do DB37 acelera troca de cabos sem comprometer o pinout.
Em telecom, o DB37 costuma interligar multiplexadores e adaptadores de interface. Atenção ao mapeamento e ao isolamento galvânico, sobretudo quando equipamentos de fornecedores diferentes são conectados. A falta de isolamento pode introduzir loops de terra e ruído.
Para bancada, prefira cabos com condutores de par trançado e blindagem individual quando houver sinais de baixa tensão sensíveis; faça testes de continuidade e de impedância quando necessário.
Painéis elétricos compactos e gabinetes industriais
A geometria 90° é especialmente útil em painéis com profundidade limitada. O cabo segue lateralmente, permitindo portas e tampas traseiras mais rasas. Isso é crítico em painéis retrofitted ou em painéis em campo com espaço reduzido.
Além disso, o design angular reduz esforço mecânico sobre o conector durante abertura de porta, manutenção e movimentação do painel. Use braçadeiras e canais para fixação e evitar esforços sobre o conector.
Considere também a gestão térmica: em ambientes quentes selecione cabos com faixa de operação adequada e verifique compatibilidade com normas de inflamabilidade (ex.: UL 94) e requisitos locais.
Especificações técnicas detalhadas do Cabo DB37 90° macho-fêmea (tabela)
Promessa: A tabela abaixo traz os parâmetros essenciais para seleção e verificação de compatibilidade.
| Parâmetro | Especificação típica |
|---|---|
| Tipo de conector | D-sub DB37 (37 pinos), macho ↔ fêmea, 90° |
| Pinout padrão | 1–37, conforme documentação ICP DAS (ver notas) |
| Comprimentos disponíveis | 0.5 m, 1 m, 2 m, 5 m (custom sob consulta) |
| Diâmetro do cabo | 6–10 mm (dependendo da montagem) |
| Blindagem | Malha metálica + fita aluminizada (opcional) |
| Corrente por pino | Até 1–2 A por pino (aplicações de sinal) |
| Tensão máxima | Geralmente ≤ 50 Vdc/25 Vac para sinais; verificar aplicação |
| Temperatura operação | -40 °C a +85 °C (depende da jacket) |
| Classificação ambiental | IP20 (conectores), cabos com opções UL/FT4 |
| Normas aplicáveis | IEC 60068, IEC 61000, RoHS, REACH, UL (quando aplicável) |
| Garantia/Qualidade | Controle 100% inspeção visual e testes elétricos; MTBF dependente do uso |
Pinout e mapeamento de pinos DB37 (notas de compatibilidade)
O pinout do DB37 varia conforme aplicação. A ICP DAS publica mapeamentos por módulo. Nunca assuma pinout uniforme entre fabricantes; sempre verifique a ficha técnica. Ao interligar dispositivos, confirme sinais TTL/RS-232/RS-422/RS-485 e níveis de tensão.
Exemplo de pinout simplificado (vista frontal do conector fêmea):
Fila superior: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19Fila inferior: 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37Para sinais diferenciais (RS-485), utilize pares definidos e mantenha par trançado até o conector. Isolamento galvânico é recomendado quando há possibilidade de loops de terra.
Observações sobre compatibilidade
- Verifique rosca de fixação (M3 vs 1/4-20).
- Confirme se há blindagem conectada à carcaça ou pino específico para evitar loops de terra.
- Para comunicação serial de alta velocidade, minimize comprimento e use cabos de impedância controlada.
Importância, benefícios e diferenciais do Cabo DB37 90° macho-fêmea — Cabo DB37 90º
Benefícios funcionais e operacionais
Os benefícios incluem gestão eficiente de espaço, redução de tensões mecânicas nos contatos e melhor acessibilidade em racks. Em manutenção, o conector angular reduz manobras e tempo OPEX, diminuindo RTO (Recovery Time Objective).
Operacionalmente, cabos com blindagem e conectores de qualidade reduzem falhas por EMI e aumentam integridade do sinal, elevando disponibilidade do sistema. A escolha correta impacta diretamente MTBF do conjunto e reduz falhas intermitentes.
Além disso, a padronização do conector facilita substituições e estoque, reduzindo lead time de manutenção e simplificando documentação técnica.
Diferenciais ICP DAS (qualidade, garantia, compatibilidade)
A ICP DAS oferece cabos e acessórios projetados para compatibilidade direta com seus módulos de I/O, entregando pinout documentado, testes de continuidade e opções customizadas. O diferencial está na assistência técnica e na documentação de aplicação.
Produtos ICP DAS costumam ter especificações claras para blindagem, comprimento e testes de final de linha. Isso facilita conformidade com normas EMC (IEC 61000) e ambientais (IEC 60068) no ciclo de vida do projeto.
Para aplicações críticas, peça suporte da equipe técnica ICP DAS/LRI para confirmação de pinout e opções de customização (ex.: blindagem adicional, jackets retardantes de chama).
ROI e impacto na manutenção (vantagens econômicas)
A adoção do conector DB37 90° pode reduzir custos indiretos por menor tempo de manutenção e menos substituições por fadiga mecânica. Em aplicações com muitos pontos de I/O, a economia de espaço reduz custo de gabinetes e tempo de instalação.
Quantifique ROI considerando: tempo médio de manutenção reduzido, menor necessidade de cabos excessivos e padronização de peças de reposição. Em média, reduções de MTTR de 20–40% são realistas em ambientes com painéis compactos.
A troca de falhas intermitentes por uma solução robusta também reduz custos operacionais e evita paradas de produção dispendiosas.
Guia prático de instalação e uso do Cabo DB37 90° macho-fêmea — Como fazer/usar?
Verificações pré-instalção (compatibilidade e inspeção visual)
Antes de instalar: confirme tipo de conector, pinout, comprimento e blindagem. Inspecione visualmente cortes, isolamento e crimps. Verifique se a rosca e porcas correspondem ao painel (M3 vs 1/4-20).
Use um multímetro para testar continuidade e resistência por pino. Verifique integridade da blindagem e se esta está prevista para ser aterrada numa única extremidade (para evitar loops de terra).
Documente o mapeamento e coloque etiquetas claras em ambos os lados do cabo para manutenção futura.
Passo a passo de instalação em painel (roteamento e fixação)
- Roteie o cabo evitando fontes de calor e cabos de potência; mantenha separação de sinais e potência.
- Fixe o cabo com braçadeiras a cada 30–50 cm; evite curvaturas abaixo do raio mínimo.
- Conecte a blindagem à carcaça do conector ou ao terminal de terra, conforme projeto.
Aperte fixadores com torque adequado e use travas se o painel sofrer vibração. Garanta que o cabo angular esteja posicionado para não interferir na abertura da porta.
Boas práticas de aterramento e blindagem para sinais confiáveis
Aterramento único na fonte é preferível para evitar loops; a blindagem do cabo pode ser aterrada numa das extremidades quando houver diferenças de potencial. Para sinais RS-485, use resistor de terminação e, se possível, isolamento galvânico.
Evite conectar blindagens a múltiplos pontos de terra em campos extensos. Em painéis metálicos, a carcaça metálica do conector pode ser usada como ponto de aterramento.
Implemente ensaios de EMC e testes de continuidade da blindagem após instalação.
Testes pós-instalação e ferramentas recomendadas
Use multímetro, testador de continuidade e analisador de rede quando aplicável. Para sinais seriais, utilize analisadores lógicos ou sniffers para validar integridade do protocolo (bauds, paridade, etc.).
Execute testes de resistência de isolamento entre condutores e blindagem, e testes funcionais com equipamentos conectados. Ferramentas recomendadas: alicate de crimpagem, testador de D-sub e analisador de sinais seriais.
Registre resultados e mantenha um plano de manutenção preventiva.
Integração com sistemas SCADA/IIoT — DB37 90º e compatibilidade
Conectar módulos ICP DAS a SCADA (exemplos de arquitetura)
O cabo DB37 liga fisicamente módulos de I/O ao controlador ou gateway. Em uma arquitetura típica: sensores/atuadores → módulos ICP DAS com DB37 → gateway (Modbus RTU/TCP) → servidor SCADA/IIoT.
A camada física (DB37) é crítica para garantir entrega de pacotes e sinais limpos à camada de transporte. Use documentação ICP DAS para mapear entradas/saídas ao tag do SCADA.
Para redundância, considere caminhos de comunicação duplicados e monitoramento de link.
Protocolos comuns (Modbus RTU, ASCII, sinais seriais) e mapeamento de pinos
Os sinais em DB37 podem representar canais TTL, RS-232, RS-422/485 ou linhas digitais. Para Modbus RTU em RS-485, identifique pares A/B no pinout e incorpore terminação. Para RS-232, confirme pinos TX/RX/RTS/CTS.
Mapeie fisicamente cada pino ao endereço lógico no dispositivo ICP DAS e documente no projeto SCADA para evitar mismatch de tags.
Caminho para IIoT: do cabo ao MQTT/OPC UA (fluxo de dados)
O fluxo típico: sinais físicos via DB37 → módulo I/O ICP DAS → gateway/concentrador → conversão para Modbus/TCP ou protocolos nativos → broker MQTT ou servidor OPC UA → aplicação cloud/analytics.
A integridade do caminho físico (incluindo o cabo DB37) é a base para dados confiáveis em IIoT. Considere criptografia e TLS no transporte superior para segurança.
Exemplos práticos de uso do Cabo DB37 90° macho-fêmea em projetos reais
Exemplo 1 — Interligação entre PLC e módulo de expansão ICP DAS
Cenário: PLC compacta com porta DB37 lateral. Use cabo DB37 90° 1 m para conectar ao módulo de expansão montado no painel adjacente. Materiais: cabo DB37 90° macho-fêmea blindado, porcas M3, braçadeiras.
Passos: verificar pinout PLC vs módulo, fixar porcas, aterrar blindagem e testar comunicação Modbus RTU. Resultado: instalação mais limpa e menor MTTR.
Exemplo 2 — Cabeamento em painel com restrição de espaço (90° como solução)
Cenário: retrofit de painel com profundidade limitada. Substitua DB37 reto por DB37 90° para economizar 30–50 mm de profundidade e facilitar abertura de porta. Benefício: menor necessidade de retrabalho e interface mais acessível.
Use calhas de cabo e mantenha raio de curvatura adequado para preservar vida do cabo.
Exemplo 3 — Banco de testes para instrumentos seriais
Cenário: bancada de testes que precisa conectar rapidamente diversos instrumentos. Use DB37 90° para painéis frontais, permitindo troca rápida e organização. Inclua pinout padronizado e etiquetagem para reduzir erros.
Ferramentas: adaptadores DB37→DB9, analisadores lógicos e conjuntos de terminação.
Comparação técnica e erros comuns vs produtos similares ICP DAS — DB37 90º
Tabela comparativa: DB37 reto vs DB37 90° e outros cabos ICP DAS
| Critério | DB37 reto | DB37 90° | Alternativas (RJ45, terminal blocks) |
|---|---|---|---|
| Espaço traseiro | Alto | Baixo (vantagem) | Variável |
| Facilidade manutenção | Média | Alta | Alta (para terminais) |
| Proteção mecânica | Média | Alta | Depende |
| Compatibilidade | Alta | Alta | Requer adaptador |
| Blindagem | Depende | Fácil integrar | RJ45 exige diferente padrão |
Erros comuns de especificação e instalação (e como corrigi-los)
Erros típicos: assumir pinout padrão entre fabricantes, não aterrar blindagem, curvar cabo abaixo do raio mínimo e usar DB37 para alimentação de potência. Correção: checar ficha técnica, implementar aterramento único e especificar jacket e raio mínimo no PO.
Evite conectar blindagens em ambos os extremos sem estudo de rota terra; isso pode causar loops e ruído.
Considerações finais sobre compatibilidade elétrica e mecânica
Verifique tolerâncias de torque em parafusos, rating de corrente por pino e limites térmicos do cabo. Para integração entre fabricantes, prefira módulos com documentação clara de pinout ou solicite adaptadores específicos.
Planeje testes de aceitação FAT/SAT incluindo ensaios elétricos e ambientais.
Conclusão e chamada para ação — Entre em contato / Solicite cotação para Cabo DB37 90° macho-fêmea
Resumo estratégico: por que escolher este cabo para seus projetos
O cabo DB37 90° macho-fêmea é a escolha técnica quando o espaço, a confiabilidade mecânica e a integridade de sinal importam. Ele simplifica layouts de painel, reduz tensão sobre conectores e facilita manutenção, resultando em menor MTTR e maior disponibilidade.
Para aplicações industriais e IIoT, a combinação de boa prática de instalação, blindagem adequada e documentação de pinout é determinante. Ao especificar, verifique normas aplicáveis (IEC 60068, IEC 61000, RoHS) para garantir conformidade.
Para aplicações que exigem essa robustez, a série Cabo DB37 90° macho-fêmea da ICP DAS é a solução ideal. Confira as especificações e solicite suporte técnico: https://www.lri.com.br/comunicacao-de-dados/cabo-db37-90o-macho-para-femea
Como solicitar suporte técnico ou cotação (contato ICP DAS / LRI)
Para cotação e opções customizadas (comprimentos especiais, blindagem adicional, jackets retardantes), entre em contato com a equipe técnica LRI/ICP através do site eform de produtos ou solicitando suporte pelo blog. Outra referência útil para produtos e aplicações está em: https://www.lri.com.br/produtos/cabo-db37-90o
Se preferir, registre sua dúvida técnica nos comentários abaixo ou solicite assistência com o mapa de pinos do seu equipamento — nossa equipe responde com recomendações práticas.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Perspectivas futuras e aplicações específicas — O que vem a seguir para o Cabo DB37 90° macho-fêmea
Tendências tecnológicas e requisitos emergentes (miniaturização, alta densidade)
A tendência é por miniaturização e alta densidade em painéis; contudo, soluções D-sub angular ainda são relevantes onde se exige robustez. Espera-se maior demanda por cabos com materiais retardantes de chama, blindagem aprimorada e opções custom para IIoT.
A compatibilidade com gateways IIoT e conversores de protocolo continuará a valorizar conectores padrão com documentação e suporte técnico robusto.
Aplicações recomendadas para os próximos 3–5 anos
Setores com maior demanda: utilities, manufatura avançada, energia renovável e OEMs que instalam controladores em espaços compactos. Recomenda-se adoção em painéis retrofitted e linhas de produção com necessidade de manutenção rápida.
Planeje especificações considerando requisitos ambientais futuros e possíveis upgrades para comunicações embarcadas com maior largura de banda.
Incentivo: Comente abaixo com seu caso de uso — qual equipamento você está conectando com DB37? Pergunte sobre pinout, blindagem ou seleção de comprimento e responderemos com recomendações técnicas específicas.
