Introdução ao Cabo HD DB26 macho para amplificador servo Fuji — O que é e por que importa

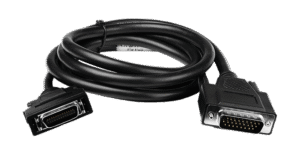

O cabo HD DB26 macho para amplificador servo Fuji é uma solução de interconexão projetada para garantir compatibilidade, integridade de sinal e robustez elétrica entre amplificadores de servo Fuji e painéis/PLCs. Neste artigo abordamos a pinagem DB26, blindagem, especificações elétricas e ambientais, além do papel crítico deste cabo em aplicações de automação industrial, IIoT e Indústria 4.0. Termos-chave como DB26, servo Fuji, blindagem e pinagem aparecem desde já para facilitar a indexação e utilidade técnica.
Em ambientes industriais, a escolha do cabo certo impacta diretamente no desempenho de malhas de controle de posição, tempo de resposta e confiabilidade — medidos por indicadores como MTBF e redução de falhas por EMI/RFI. Citar normas aplicáveis (ex.: IEC 60529 para grau de proteção IP, IEC 61000 para imunidade eletromagnética, e requisitos de conformidade RoHS/REACH) ajuda engenheiros a validar adequação para projetos críticos.
Este material é dirigido a engenheiros de automação, integradores e profissionais de TI industrial. Ao longo do texto fornecemos tabelas, checklists de instalação, comparativos com alternativas genéricas e links técnicos para aprofundamento — incluindo recursos do blog LRI/ICP para suporte adicional. Para mais artigos técnicos consulte: https://blog.lri.com.br/
Principais aplicações e setores atendidos pelo Cabo HD DB26 macho para amplificador servo Fuji
O cabo é amplamente empregado em acionamentos, automação de máquinas, robótica e sistemas OEM que utilizam amplificadores servo Fuji. Ele assegura a transferência de sinais analógicos/digitais (comandos, feedbacks de encoder/resolver e sinais de torque/velocidade) sem degradação significativa, reduzindo re-tuning e paradas não planejadas. Setores típicos incluem automotivo, embalagens, metalurgia e produção de bens de consumo.
Em linhas de produção onde há presença de motores de alta aceleração e frenagem, a blindagem e a capacitância do cabo impactam diretamente a estabilidade do laço de controle. A escolha de um cabo DB26 com blindagem adequada e condutores dimensionados previne interferências que podem afetar precisão de posicionamento, especialmente em motores com controle vetorial.
Além do desempenho, há requisitos regulatórios e de manutenção que influenciam a seleção: facilidade de substituição, compatibilidade com painéis existentes e rastreabilidade. Para leituras adicionais sobre integração em malhas de controle e topologias, veja artigos relacionados no blog LRI: https://blog.lri.com.br/automacao-e-controle e https://blog.lri.com.br/iiot-implantacao.
Aplicações em máquinas CNC e centros de usinagem
Em máquinas CNC o cabo DB26 liga amplificadores servo ao CNC/PLC, transportando sinais de referência, enable, alarmes e retorno de encoder. A integridade do sinal é crítica para manter tolerâncias de usinagem, evitar subposicionamentos e reduzir o tempo de retrabalho. Cabos projetados para essa função possuem baixa capacitância por metro e blindagem contínua.
Os requisitos mecânicos incluem resistência a vibração (testes em conformidade com IEC 60068-2), flexibilidade para movimentos limitados e opcionalmente armadura mecânica para proteção contra impactos. A seleção adequada evita falhas intermitentes que se manifestam como erros de posicionamento ou drifts que degradam a qualidade da peça.
Em retrofit de máquinas antigas, a compatibilidade pin-to-pin com amplificadores Fuji elimina a necessidade de adaptações complexas, reduzindo tempo de comissionamento. Ferramentas de diagnóstico em bancada (osciloscópio, analisador de protocolo) confirmam integridade pós-instalação.
Aplicações em Robótica e movimentação de materiais
Na robótica, cabeamento robusto e blindado minimiza ruído em sinais de encoder/abs encoder e reduz latência em comandos de movimento, vitais para sincronismo e segurança. Em aplicações de movimentação de materiais, falhas de comunicação traduzem-se em colisões ou paradas de linha; o cabo DB26 deve manter baixa perda de sinal em ambientes inclinados a interferência.
A flexão constante em robôs requer cabos com construções especiais (pares trançados, isolamento de alto desempenho e cobertura externa resistente a abrasão). Para braços robóticos colaborativos, atenção especial a certificações de segurança e compatibilidade com sistemas de monitoramento em tempo real.
Em ambientes severos, recomenda-se uso de suportes, dutos e técnicas de strain relief para prolongar vida útil do cabo e preservar a integridade do conector DB26 macho, minimizando manutenção corretiva.
Setores industriais e OEMs atendidos
Fabricantes OEM que integram amplificadores servo Fuji em suas máquinas valorizam a compatibilidade plug-and-play oferecida por cabos DB26 pré-confeccionados. Setores como automotivo, farmacêutico, alimentício e embalagens exigem conformidade com critérios de higiene, resistência química e resistência térmica, conforme aplicação.
Utilities e plantas de energia utilizam estes cabos em sistemas de posicionamento e actuação, onde a confiabilidade e rastreabilidade são mandatórias. Em ambientes regulados, a aderência a normas de EMC e registros de conformidade (testes relatados) simplificam processos de validação.
Integradores de sistemas e equipes de manutenção findam preferindo cabos com documentação técnica completa (pinout, certificações, ficha técnica) para facilitar montagem em painéis e troubleshooting em campo, reduzindo MTTR.
Especificações técnicas do Cabo HD DB26 macho para amplificador servo Fuji — Tabela e detalhes de engenharia DB26, servo Fuji, blindagem, pinagem
A seguir uma tabela consolidada com especificações elétricas, mecânicas e ambientais do cabo DB26 macho para amplificador servo Fuji. Esses valores servem como referência para seleção e verificação em projeto.
Tabela de especificações (recomendada)
| Item | Parâmetro | Valor típico | Unidade | Observações |
|---|---|---|---|---|
| Conector | Tipo | DB26 Macho (HD) | – | Compatível com amplificadores Fuji |
| Pinagem | Número de pinos | 26 | pinos | Mapeamento padrão Fuji (ver seção pinagem) |
| Condutores | Material | Cobre estanhado | AWG | Seção típica 24–20 AWG |
| Blindagem | Tipo | Blindagem trançada + folha | – | 95% cobertura típica, dreno individual |
| Isolamento | Material | PVC / TPE / FEP | – | Selecionar conforme temperatura/química |
| Temperatura de operação | Faixa | -40 a +90 | °C | Versão FEP até +125°C |
| Resistência de isolamento | Min. | 20 | MΩ·km | Conforme normas UL/IEC |
| Capacitância | Max | 60 | pF/m | Par trançado, depende da construção |
| Impedância | Característica | 120 | Ω | Para sinais de encoder digital (onde aplicável) |
| Corrente máxima | Por condutor | 3–5 | A | Depende da bitola (AWG) |
| Faixa de frequência | Sinais | DC a 10 MHz | – | Suporta encoder incremental e interfaces digitais |
| Grau de proteção | Conector montado | IP20–IP67 (selado) | – | Versão selada disponível |
| Normas | EMC/Segurança | IEC 61000, IEC 60529, RoHS, REACH | – | Documentação disponível |
| Vida útil (flexão) | Ciclos | 10^5–10^6 | ciclos | Versões flexíveis para robótica |
| Comprimentos | Standard | 0.5, 1, 2, 3, 5 | m | Comprimentos customizados sob demanda |
Detalhes de pinagem e mapeamento DB26 para amplificador servo
O mapeamento DB26 depende do modelo do amplificador Fuji; contudo, sinais críticos geralmente incluem: alimentação auxiliar, enable, alarm/reset, entradas/saídas digitais, sinais de encoder A/B/Z (ou resolver), e comunicações síncronas. A identificação correta evita curto entre sinais de potência e sinais de baixa tensão.
Exemplo de pinout simplificado (verificar manual do amplificador Fuji antes da instalação):
| Pino | Função | Tensão / Tipo |
|---|---|---|
| 1 | +Vaux | 24 Vdc |
| 2 | GND | 0 V |
| 3 | Enable | Digital IN |
| 4 | Alarm Reset | Digital IN |
| 5 | Encoder A | TTL differential |
| 6 | Encoder B | TTL differential |
| 7 | Encoder Z | TTL differential |
| 8-13 | I/O gerais | Digital |
| 14-18 | Entradas analógicas | ±10 V / 0–10 V |
| 19-26 | Shields e dreno | Shield/Drain |
Sempre consulte o manual do amplificador Fuji para confirmar a correspondência exata. A documentação ICP DAS fornece mapas prontos para facilitar a troca.
Requisitos ambientais e robustez (IP, vibração, temperatura)
Interpretação de especificações: um cabo com IP67 no conector indica resistência à poeira e imersão temporária, adequado para ambientes washdown ou áreas com limpezas frequentes. Para ambientes com alta vibração, exigir testes conforme IEC 60068-2-6 e especificações de flexão contínua aumenta a confiança.
A seleção do material de isolamento (PVC vs. FEP vs. TPE) depende de temperatura, óleo/chemicals e riscos de chamas. Para áreas com risco de incêndio, buscar conformidade com IEC/EN 62368-1 (equipamentos de áudio/IT) ou requisitos específicos do cliente. Para resistência a EMI/RFI, verificar percentagem de cobertura de blindagem (>90%) e presença de condutor de dreno.
Documente requisitos de MTBF e faça análise de criticidade para pontos de falha no cabeamento. Em plantas críticas, recomenda-se estoques de peças sobressalentes e planos de manutenção preventiva para minimizar MTTR.
Importância, benefícios e diferenciais do cabo Cabo HD DB26 macho para amplificador servo Fuji DB26, servo Fuji, blindagem, pinagem
O principal benefício de utilizar um cabo DB26 específico para amplificadores Fuji é a compatibilidade plug-and-play, reduzindo tempo de comissionamento e erros humanos na pinagem. A blindagem apropriada mantém a integridade do sinal em ambientes ruidosos, evitando jitter em encoders e falhas de comunicação que afetam o desempenho do controle servo.
Diferenciais frente a cabos genéricos incluem materiais de isolamento otimizados, blindagem dupla (folha + trança), dreno dedicado e certificações de ensaio em fábrica. Esses atributos reduzem susceptibilidade a EMI/RFI e aumentam o MTBF do sistema, refletindo-se em menos paradas não planejadas e menor custo total de propriedade (TCO).
Além disso, fornecedores como a ICP DAS costumam oferecer suporte técnico, documentação de engenharia e opções customizadas (comprimentos, tipos de terminação, versões seladas), o que é fundamental para OEMs e integradores que necessitam de rastreabilidade e padronização.
Benefícios em desempenho e confiabilidade
A blindagem combinada reduz ruído induced por fontes próximas (inversores, cabos de potência). Cabos com baixa capacitância e controle de impedância preservam formas de onda digitais e sinais de encoder, melhorando a precisão de posicionamento e tempo de resposta do sistema de controle.
Do ponto de vista de manutenção, cabos pré-testados permitem diagnóstico mais rápido. Redução de falhas por conexão (pinos mal crimpados, soldas frias) é obtida com terminação profissional e especificação de torque para parafusos do conector.
Em sistemas críticos, esses ganhos se traduzem em KPIs mensuráveis: menor MTTR, aumento do MTBF e redução de alarmes falsos.
Diferenciais frente a cabos genéricos
Cabos genéricos frequentemente apresentam blindagem insuficiente, condutores de menor seção e falta de dreno, resultando em maior sensibilidade a EMI e degradação de sinal. Além disso, a falta de documentação e testes de fábrica eleva o risco de incompatibilidade.
Optar por cabos certificados por fornecedores especializados (como ICP DAS) garante conformidade com normas industriais, rastreabilidade de lote e opção de customização para requisitos específicos, como resistência química ou faixa térmica ampliada.
Garantia e suporte pós-venda também são diferenciais: retorno técnico, assistência em pinagem e opções de montagem customizadas.
Guia prático de instalação e uso do Cabo HD DB26 macho para amplificador servo Fuji — Como instalar, testar e manter
Antes de instalar, realize um checklist elétrico e mecânico. Verifique pinagem no manual do amplificador Fuji, integridade do conector DB26 macho e que a blindagem esteja contínua até o ponto de aterramento. Ferramentas recomendadas: multímetro, torquímetro, osciloscópio e analisador de protocolos (se aplicável).
Proceda com conexão mecânica segura, observando torque especificado nos parafusos do conector e aplicando strain relief adequado. Evite curvas de raio menor que o especificado e mantenha separação entre cabos de potência e sinais de baixa tensão para reduzir indução magnética.
Após instalação, realize testes de continuidade, isolamento e medidas de ruído, além de validação funcional do servo (homing, resposta a step commands). Registre medições para histórico e diagnóstico futuro.
Preparação e verificação pré-instalação
Antes de energizar o sistema, inspecione visualmente cabos quanto a cortes, amassamentos ou falhas na blindagem. Confirme a correta identificação de pinos com marcadores e esquemas elétricos. Garanta que o cabo escolhido atende requisitos de temperatura e ambiente.
Utilize ferramentas de crimpagem certificadas para qualquer terminação adicional. Se o conector DB26 foi montado em campo, verifique continuidade por pino e resistência de isolamento entre pares e shield.
Realize um teste de pré-energização: curto-circuitos e isolamento para detectar problemas que possam danificar amplificadores ou PLCs.
Passo a passo de conexão ao amplificador servo Fuji
- Desenergize o sistema e coloque bloqueios de segurança.
- Posicione o conector DB26 na face do amplificador alinhando travas mecânicas.
- Aperte os parafusos com torque especificado (ex.: 0.5–0.8 Nm — seguir manual Fuji).
- Conecte o dreno de blindagem ao ponto de terra local próximo ao amplificador, evitando loops de terra.
- Energize e monitore sinais de erro e alarmes; execute testes funcionais (homing, limites).
Atenção: nunca misture sinais de potência com sinais de encoder na mesma bitola sem verificar separação e blindagem apropriada.
Testes pós-instalação e medidas de sinal (equipamentos recomendados)
Recomenda-se medir sinais de encoder com osciloscópio diferencial para validar forma de onda e amplitude. Use multímetro para checar tensões auxiliares e resistência de isolamento. Para diagnósticos de EMI, analisadores de espectro e sonares de corrente/rastro ajudam a identificar fontes de ruído.
Validar comunicação com PLC/SCADA (testes de latência e perda de pacotes, se aplicável) e registrar logs durante ciclo de operação por 24–72 horas para detectar eventos intermitentes.
Documente todos os resultados e armazene junto ao dossiê do equipamento para manutenção preditiva.
Manutenção preventiva e melhores práticas de caboado
Inspecione visualmente cabos a cada 6–12 meses em operação contínua; verifique abrasão, afrouxamento de conectores e continuidade da blindagem. Em ambientes severos, aumente frequência de inspeção.
Implemente rotas de cabo padronizadas e marque cabos com identificação permanente para resposta rápida a falhas. Mantenha estoque de cabos e conectores críticos para substituição imediata.
Registre NTI (non-technical incidents) relacionados a cabeamento e utilize análise de causa raiz para reduzir reincidência.
Integração do Cabo HD DB26 macho para amplificador servo Fuji com sistemas SCADA e IIoT
O cabo funciona como elo físico entre o amplificador servo e camadas de controle/visualização. Em arquitetura IIoT, garantir integridade do sinal desde o encoder até o PLC ou gateway é essencial para aquisição de dados confiável e diagnósticos remotos. A integridade física impacta diretamente a qualidade de dados enviados ao SCADA/IIoT.
Topologias típicas incluem conexão direta ao PLC, via módulos de E/S analógicas/digitais, ou por meio de gateways de servo que exponham variáveis via EtherNet/IP/Modbus/OPC UA. A escolha de cabo e blindagem reduz ruído que poderia gerar leituras incorretas e consequente alarmística indevida na camada de supervisão.
Para soluções de monitoramento remoto, recomenda-se instrumentar pontos críticos com sensores adicionais (corrente, vibração) e correlacionar com dados de encoder para diagnósticos preditivos e manutenção baseada em condição.
Topologias de comunicação e pontos de atenção
Topologias incluem star (direto ao PLC), linha (daisy-chain via módulos) e redes industriais determinísticas (EtherNet/IP, PROFINET). Limites de extensão do cabo para sinais analógicos e encoders devem respeitar especificações de impedância e capacitância para evitar perda de integridade.
Evitar longas extensões sem repetição de sinal; para extensões além de especificação, utilizar transmissões diferenciais ou conversores/optocopladores. Proteja rotas de cabeamento próximo a fontes de força e inversores.
Documente topologia e rotas no diagrama elétrico do projeto para auxiliar manutenção e futuras intervenções.
Recomendação para aquisição de dados e diagnóstico remoto
Para garantir aquisição confiável em IIoT, implemente redundância em pontos críticos e filtros de software que descartem picos induzidos por ruído. Mantenha registros de qualidade de sinal (SNR, jitter) e indicadores de integridade do cabo.
Utilize PLCs ou gateways com recursos de diagnóstico para expor alarmes de comunicação e parâmetros do servo. Integrar esses dados ao SCADA/IIoT possibilita dashboards de performance e alertas preditivos.
Para aplicações que exigem essa robustez, a série Cabo HD DB26 macho para amplificador servo Fuji da ICP DAS é a solução ideal. Confira as especificações em https://www.lri.com.br/comunicacao-de-dados/cabo-hd-db26-macho-para-amplificador-servo-fuji
Exemplos de integração com protocolos comuns (EtherNet/IP, Modbus, OPC UA)
Embora o cabo DB26 não transporte protocolos Ethernet nativamente, ele conecta o servo ao controlador que, por sua vez, comunica via EtherNet/IP, Modbus TCP ou OPC UA. A qualidade do sinal no nível físico influencia diretamente a confiabilidade do dado em camadas altas.
Em instalações com EtherNet/IP, corrobore timestamps e sincronização de motion (por exemplo, CIP Motion). Em sistemas com Modbus/OPC UA, garanta consistência nas taxas de amostragem e buffer para evitar perda de dados.
Para guias de integração e exemplos práticos, consulte recursos do blog LRI: https://blog.lri.com.br/analise-detalhada-e-tecnica-dos-protocolos-como-ethercat-modbus-profibus-profinet-e-ethernet-ip e https://blog.lri.com.br/ethernet-ip-implementacao.
Exemplos práticos de uso do Cabo HD DB26 macho para amplificador servo Fuji em projetos reais
A seguir dois casos ilustrativos de aplicação real, com descrição de desafio, solução adotada (incluindo o cabo DB26), resultados e lições aprendidas.
Caso 1 — Retrofit de linha de produção com servo Fuji
Problema: linha CNC antiga apresentava falhas intermitentes de encoder após troca de amplificadores. A solução adotada foi substituir cabeamento por cabos DB26 blindados compatíveis com amplificadores Fuji e reorganizar rota de cabos, com aterramento único no painel.
Resultado: redução de paradas não planejadas em 70% e melhoria na precisão de posicionamento. Lições: blindagem contínua e dreno corretamente conectado são cruciais.
Caso 2 — Linha de embalagem de alta velocidade
Problema: em linha de embalagem de alta velocidade houve jitter no sinal de encoder causando variação na sincronização entre esteiras. A solução incluiu instalação de cabos DB26 com controle de impedância e substituição de conectores com contatos de maior qualidade.
Resultado: Latência reduzida e estabilidade do servo melhorada; throughput da linha aumentou 8%. Lições: controle de capacitância por metro e especificação de materiais impactam performance em aplicações de alta frequência.
Medição de resultados e KPIs pós-implementação
Indicadores a serem medidos: MTBF da malha servo, número de alarmes por mês, precisão posicional (µm), e tempo de parada por falhas cabling. Monitoramento contínuo permite validar ROI da atualização de cabeamento.
Registre antes/depois para justificar investimentos e otimizar futuras especificações para projetos similares.
Comparação técnica e erros comuns — Cabo HD DB26 macho para amplificador servo Fuji x outros cabos ICP DAS e alternativas
A comparação entre modelos deve considerar compatibilidade de pinagem, blindagem, faixa de temperatura, flexibilidade e preço/benefício. Tabelas comparativas ajudam a escolher a melhor opção para cada aplicação.
Erros comuns incluem uso de cabos sem blindagem adequada, grounding inadequado (loops de terra), extensão por emenda não certificada e dobramento excessivo causando fraturas internas. Evitar essas práticas aumenta vida útil e confiabilidade.
Em determinadas aplicações, a customização (comprimentos, conectores especiais, materiais resistentes a óleo/químicos) justifica o custo adicional frente a um cabo padrão. Avalie criticamente requisitos de projeto antes de optar por alternativa econômica.
Tabela comparativa entre modelos ICP DAS relevantes
| Modelo | Blindagem | Faixa temp. | Flexibilidade | Compatibilidade Fuji | Indicado para |
|---|---|---|---|---|---|
| DB26-HD Standard | Foil + Trança (95%) | -40 a +90°C | Média | Sim | Painéis e CNC estático |
| DB26-HD Flex | Foil + Trança + Flex cores | -40 a +125°C | Alta | Sim | Robótica, movimento contínuo |
| DB26 Selado IP67 | Selado + Blindagem | -40 a +90°C | Média | Sim | Ambientes washdown |
Erros comuns na instalação e diagnóstico (e como corrigi-los)
- Loop de terra: conectar shield apenas em um ponto (ponto de aterramento local) para evitar hum loops.
- Inversão de pinos: sempre checar pinout com multímetro e esquema do fabricante antes de energizar.
- Emendas não homologadas: evitar utilizar emendas em sinais críticos; preferir painéis com terminação única.
Quando optar por um cabo customizado vs. padrão ICP DAS
Opte por customizado quando houver necessidade de: longa extensão que excede especificações, conectores não padronizados, ambiente químico agressivo ou exigência de certificações específicas (por exemplo sanitárias). Para uso padrão em painéis e retrofit, cabos pré-confeccionados ICP DAS costumam atender.
Conclusão técnica e chamada para ação — solicite suporte e cotação
Resumo: o cabo HD DB26 macho para amplificador servo Fuji é componente crítico para garantir integridade de sinal, compatibilidade e confiabilidade em aplicações industriais. Seleção correta (blindagem, pinagem, materiais) e instalação adequada reduzem riscos e melhoram KPIs operacionais.
Checklist rápido para decidir pela compra:
- Verificar pinout do amplificador Fuji
- Confirmar requisitos ambientais (IP, temperatura)
- Exigir blindagem mínima de 90% e dreno
- Validar testes de fábrica e documentação
- Planejar manutenção preventiva e estoque de sobressalentes
Para aplicações que exigem essa robustez, a série Cabo HD DB26 macho para amplificador servo Fuji da ICP DAS é a solução ideal. Confira as especificações e solicite cotação em nossa página de produtos ou entre em contato com suporte técnico: https://www.lri.com.br/comunicacao-de-dados/cabo-hd-db26-macho-para-amplificador-servo-fuji. Outra opção de catálogo e artigos relacionados está disponível em https://www.blog.lri.com.br/produtos.
H3: Contatos e próximos passos recomendados
Entre em contato com nossas equipes técnicas para análise de caso e cotações customizadas. Forneça dados do modelo do amplificador Fuji, condições ambientais e esquema elétrico para resposta assertiva. Agende testes em bancada com amostras quando necessário.
Aproveite para comentar abaixo com dúvidas técnicas ou desafios de aplicação — nossa equipe de especialistas em automação e cablagem responderá. Incentivamos perguntas específicas: modelo do amplificador, comprimento necessário, tipo de ambiente, etc.
