Introdução
O Cabo RJ45 macho-para-fêmea da ICP DAS é uma solução de conectividade projetada para prolongar, adaptar ou reconfigurar interfaces Ethernet em ambientes industriais. Neste artigo técnico vamos abordar especificações, aplicações em automação industrial, IIoT, SCADA e Indústria 4.0, e orientações práticas de instalação para integradores e engenheiros. A palavra-chave principal — cabo RJ45 macho-para-fêmea ICP DAS — aparece já neste primeiro parágrafo para otimização semântica, junto de termos secundários como cabo RJ45 industrial, adaptador RJ45 painel e Ethernet industrial.
A abordagem é técnica e orientada a decisão: citaremos normas relevantes (por exemplo TIA/EIA-568, ISO/IEC 11801, IEC/EN 62368-1, e parâmetros de EMC como IEC 61000), conceitos de confiabilidade como MTBF e considerações de projeto que impactam performance (categoria do cabo, blindagem, continuidade da malha de terra). Nosso objetivo é fornecer o conteúdo mais completo em português sobre o produto e posicionar a ICP DAS como referência para equipe técnica, integradores e compradores.
Ao longo do texto haverá comparativos com outras alternativas do portfólio ICP DAS, uma tabela de especificações para consulta rápida, CTAs suaves para páginas de produto e links técnicos adicionais no blog LRI. Recomendo que comente perguntas técnicas ao final; interação com leitores ajuda a ajustar orientações para casos reais.
Introdução ao Cabo RJ45 macho-para-fêmea da ICP DAS — O que é o Cabo RJ45 macho-para-fêmea da ICP DAS?

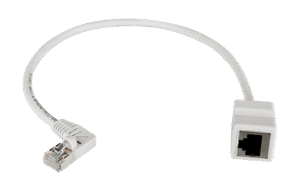

O Cabo RJ45 macho-para-fêmea é, na prática, um cabo com conector RJ45 macho em uma extremidade e um acoplador RJ45 fêmea na outra. Ele serve como extensão, adaptador de painel ou como interface temporária para manutenção, permitindo conectar equipamentos com cabos já existentes sem desmontar a infraestrutura. Em aplicações industriais, versões robustas com blindagem e travas metálicas garantem integridade do sinal frente a ruído eletromagnético e vibração mecânica.
Tecnicamente, esse produto combina condutores de cobre (geralmente AWG 24/26), pares trançados e terminação padronizada (posição de pinos conforme TIA/EIA-568). A categoria do cabo (Cat5e, Cat6, Cat6a) determina a largura de banda suportada e a perda (inserção/retorno). A continuidade da blindagem (STP/FTP) e qualidade do acoplador (resistência de contato, vida mecânica) são críticas em ambientes com EMI ou para links em velocidades >= 1 Gbps.
Neste artigo vamos detalhar como verificar a compatibilidade elétrica e mecânica com switches, gateways e dispositivos ICP DAS, quais testes executar (continuidade, NEXT, teste de velocidade) e como dimensionar o cabo para minimizar latência e erros de bit em redes industriais.
Conceito fundamental — O que é Cabo RJ45 macho-para-fêmea?
O conceito é simples: permitir conexão entre um cabo existente e um cabo novo ou entre dois dispositivos quando um dos cabos não possui o conector desejado. O cabo integra um conector RJ45 macho (plug) de padrão 8P8C e um acoplador RJ45 fêmea que pode ser direito ou com ângulo. A qualidade de acabamento altera imperceptivelmente a impedância característica (normalmente 100 Ω), impactando a relação sinal/ruído em altas frequências.
Componentes principais incluem os condutores trançados, a camada de isolamento, a blindagem (quando presente), o conector metálico com contatos banhados (geralmente ouro 3–8 µ") e o material do invólucro (PVC, LSZH ou poliuretano para flexibilidade). Em painéis, o adaptador painel-fêmea pode ter porca de fixação para ancoragem mecânica, garantindo estabilidade em aplicações com vibração.
Do ponto de vista elétrico, a chave é manter a impedância característica e o emparelhamento dos fios. Falhas na correspondência de categoria ou interrupção da blindagem podem aumentar perda por retorno (RL) e diafonia (NEXT), reduzindo a margem de erro do protocolo Ethernet.
Por que este componente importa em comunicação de dados industrial
Em ambientes industriais, a continuidade do link e a rapidez de reparo são cruciais para disponibilidade de planta. Um cabo RJ45 macho-para-fêmea robusto permite intervenções rápidas, substituições sem crimpar no campo e pontes temporárias sem interromper processos. Isso reduz MTTR (Mean Time To Repair) e, por consequência, o Total Cost of Ownership (TCO).
Além de manutenção, o adaptador facilita mudanças de topologia e testes em bancada, sendo útil em comissionamento de linhas, verificação de switches e integração de dispositivos edge/IIoT. Em redes com protocolos determinísticos (ex.: EtherNet/IP com CIP Sync), qualquer degradação física na camada de enlace pode refletir em jitter e perda de sincronismo.
Finalmente, a blindagem e a seleção correta de categoria asseguram desempenho em cenários com ruído (motores, inversores, transformadores). Seguir normas como TIA/EIA-568, ISO/IEC 11801 e recomendações EMC da IEC 61000 ajuda a garantir compatibilidade e confiabilidade.
Principais aplicações e setores atendidos pelo Cabo RJ45 macho-para-fêmea da ICP DAS
O cabo é amplamente usado em painéis elétricos, bancadas de teste, racks de comunicação e pontos de manutenção. Como extensão rápida, resolve problemas de alcance entre switches e dispositivos e atua como adaptador para cabos com diferentes tipos de plug. Em linhas de produção, reduz tempo de troca de módulos e facilita atualizações incrementais sem intervenção de solda ou crimpe.
Setores que mais se beneficiam incluem manufatura, energia/utilities, transportes, OEMs, prédios inteligentes e instalações de tratamento de água/estações de bombeamento. Em usinas e subestações, versões com blindagem total e resistência a temperatura elevada são preferidas para minimizar erros de comunicação em ambientes adversos.
No contexto de IIoT e Indústria 4.0, o cabo é peça de infraestrutura para conectar sensores, gateways e switches edge, garantindo que dados críticos cheguem com integridade a sistemas SCADA e servidores locais.
Setores e ambientes de aplicação
- Automação industrial: conexões entre PLCs, switches industriais e módulos I/O.
- Utilities e energia: painéis de proteção, estações remotas e RTUs.
- Transporte e infraestrutura: sinalização ferroviária, controle de tráfego e CCTV.
- Prédios inteligentes: painéis de controle HVAC, acesso e gerenciamento de energia.
Esses ambientes exigem atenção a requisitos como resistência à vibração, blindagem para EMC, e materiais com certificação de baixa emissão (LSZH) em áreas públicas ou confinadas. A seleção do cabo deve refletir normas locais e de segurança.
Casos de uso típicos (ex.: extensão, adaptador de painel, manutenção rápida)
- Extensão de link em painel elétrico: conectar um switch embutido a um cabo de campo sem substituir fiações.
- Adaptador de painel: acoplador fêmea montado no painel que permite testes rápidos e desconexões sem acessar a fiação interna.
- Manutenção rápida: uso de cabo macho-para-fêmea para isolar falhas, realizar testes de rede e reinstalar dispositivos temporariamente.
Cada caso impõe requisitos: comprimento mínimo para evitar reflexão, blindagem contínua para EMC e conformidade de pinos para manter mapeamento (MDI/MDIX) adequado.
Especificações técnicas do produto — Tabela de referência e detalhes Cabo RJ45 macho-para-fêmea ICP DAS
Abaixo está uma tabela de referência com campos essenciais que o projetista deve checar na ficha técnica. Valores são exemplos; confirme sempre na folha de dados do produto escolhido.
Tabela de especificações técnicas (modelo de referência)
| Campo | Valor (exemplo) | Observação |
|---|---|---|
| Tipo de conector | RJ45 Macho → RJ45 Fêmea | Confirmar blindagem/lock |
| Categoria do cabo | Cat5e / Cat6 / Cat6a | Afeta largura de banda |
| Comprimento padrão | 0,3 m / 1 m / 3 m / personalizado | Ver códigos de pedido |
| Blindagem (STP/UTP) | STP (exemplo) / FTP / UTP | Relevante para EMI/ruído |
| Velocidade máxima | 1 Gbps (Cat5e) / 10 Gbps (Cat6a) | Depende da categoria |
| Temperatura de operação | -20 a 70 °C (exemplo) | Ver ambiente de instalação |
| Material do conector | Latão niquelado / contatos banhados | Durabilidade e resistência à corrosão |
| Grau de proteção (IP) | IP20 / versões com IP67 para painéis | Se aplicável para versões especiais |
| Vida mecânica | 750 ciclos (exemplo) | Ver MTBF e testes mecânicos |
| Código do fabricante | ICP-XXXX | Referir ao código ICP DAS / LRI |
| Garantia | 12 meses (exemplo) | Consultar termos comerciais |
Notas sobre certificações e conformidade
Verifique conformidade com TIA/EIA-568 e ISO/IEC 11801 para categorias de cabo e parâmetros de transmissão. Em projetos que envolvem equipamentos com requisitos de segurança, atente-se às normas de produto aplicáveis, por exemplo IEC/EN 62368-1 para equipamentos eletrônicos e IEC 60601-1 quando aplicado em ambientes médicos (se pertinente).
Para ambientes com preocupação de EMC, validar caracterização segundo IEC 61000 é recomendável. Confirme também requisitos de inflamabilidade (UL 94, VW-1) e materiais LSZH se houver restrições em ambientes públicos.
Consulte sempre a ficha técnica ICP DAS e os testes de certificação para garantir parâmetros como perda de inserção, return loss, diafonia (NEXT/PSNEXT) e resistência de contato.
Importância, benefícios e diferenciais do Cabo RJ45 macho-para-fêmea da ICP DAS
A escolha de um adaptador ou extensão robusta impacta disponibilidade, custo de manutenção e integridade do dado. Benefícios mensuráveis incluem redução do tempo de intervenção, menor necessidade de estoque de cabos crimps e padronização de interfaces em painéis. Isso contribui para menor MTTR e melhor OEE em linhas automatizadas.
Do ponto de vista operacional, a utilização de componentes ICP DAS com controle de qualidade assegurado reduz falhas por mau contato e incompatibilidade de pinos. A disponibilidade de versões com blindagem contínua e conector com trava metálica garante operação contínua mesmo em condições adversas.
Comercialmente, a padronização em produtos de um fornecedor facilita suporte e garantia. A ICP DAS oferece suporte técnico e documentação para integração, além de peças de reposição, o que é diferencial para projetos em utilities e OEMs.
Benefícios técnicos e operacionais
- Melhoria de confiabilidade do link e redução de falhas intermitentes.
- Versatilidade para testes e manutenção sem necessidade de crimpar novos cabos.
- Compatibilidade com protocolos de alta velocidade quando especificado como Cat6/Cat6a.
Esses ganhos impactam diretamente indicadores de desempenho de manutenção e operações, além de reduzir custos indiretos relacionados a paradas não planejadas.
Diferenciais ICP DAS — Qualidade, robustez e suporte
A linha ICP DAS passa por controle de qualidade, testes de contato e verificação de blindagem. Além disso, há disponibilidade de variantes com materiais especiais, encaixes para painel e opções de comprimento sob medida. O suporte técnico ICP DAS ajuda a escolher a categoria e configuração adequada ao projeto.
A disponibilidade de documentação técnica, fichas de dados e testes de compatibilidade facilita a aprovação em projetos regulados. Para aplicações críticas, conte com suporte ICP DAS para testes in-situ e recomendações de layout de cabeamento.
Para aplicações que exigem essa robustez, a série Cabo RJ45 macho-para-fêmea da ICP Das é a solução ideal. Confira as especificações e códigos de pedido em https://www.lri.com.br/comunicacao-de-dados/cabo-rj45-macho-para-femea.
Guia prático de instalação e uso do Cabo RJ45 macho-para-fêmea da ICP DAS
Antes de instalar, confirme a categoria do cabo e a necessidade de blindagem. Ferramentas básicas incluem alicate de corte, decapador, testador de cabo e chave torqueada se houver parafusos de fixação do conector. Em painéis, verifique acesso e espaço para manobra para evitar estresses mecânicos.
Desenergize equipamentos quando possível antes de conectar ou desconectar cabos em dispositivos sensíveis ou que não suportem hot-plug sem gerenciamento. Em sistemas com switches gerenciáveis, isole a porta e faça testes de loop-back após a conexão para validar link.
Registrar o código do produto e o número de série facilita rastreamento e manutenção preditiva, especialmente quando integrado a um plano de gestão de ativos. Considere documentar topologia e mapeamento de portas para futuras intervenções.
Preparação antes da instalação
- Verificar compatibilidade de pinos e mapeamento MDI/MDIX.
- Confirmar categoria do cabo e blindagem requerida.
- Preparar ferramentas: testador de cabo, alicate, fita de identificação.
Uma checagem prévia evita retrabalhos e seleção de componentes inadequados, como uso de Cat5e em aplicações que exigem 10 Gbps.
Passo a passo de conexão e testes
- Inspecione visualmente conectores e acopladores.
- Conecte o macho ao equipamento e o fêmea ao cabo existente; garanta fixação mecânica.
- Execute teste de continuidade e teste de velocidade (ping, iperf ou Speedtest em ambiente controlado) para validar throughput e latência.
Documente resultados e, se possível, registre histórico de testes para manutenção preditiva.
Boas práticas e dicas de manutenção
Roteie cabos em dutos ou trilhos, prenda com braçadeiras e evite dobras com raio inferior ao especificado. Mantenha a blindagem contínua e conectada ao terra de proteção em painéis para minimizar loops de terra.
Inspeções periódicas devem checar desgaste mecânico, oxidação dos contatos e integridade da blindagem. Substitua adaptadores após vida mecânica recomendada.
Soluções para problemas comuns (diagnóstico rápido)
- Perda de link: verifique pinos, continuidade e energia do switch; troque o adaptador por teste.
- Ruído/interferência: confirme blindagem e continuidade da malha, re-route cabos longe de fontes de EMI.
- Mau contato: limpe contatos ou substitua o adaptador se houver oxidação; verifique torque de fixação.
Ter uma peça sobressalente no estoque reduz MTTR em situações críticas.
Integração do Cabo RJ45 macho-para-fêmea com sistemas SCADA e IIoT
O cabo é um elemento da camada física na arquitetura SCADA/IIoT; sua performance impacta a latência, perda de pacotes e confiabilidade de telemetria. Em redes determinísticas, como EtherNet/IP com sincronização, manutenção da impedância e baixa diafonia é crítica para integridade do tempo.
Ao integrar, assegure que switches, gateways e edge devices têm portas configuradas corretamente (velocidade/duplex). Em redes com VLANs e QoS, documente o mapeamento de portas para garantir prioridade de tráfego SCADA sensível.
A blindagem e o routing físico influenciam na segurança: cabos expostos a acesso físico facilitado podem ser vetor para ataques. Proteção física e segmentação de rede complementam controles de cibersegurança.
Protocolos e topologias suportadas
Com o cabo adequado (Cat5e/Cat6), é possível suportar protocolos comuns como Modbus TCP, EtherNet/IP, Profinet, OPC UA e tráfego de MQTT para IIoT. Topologias típicas incluem estrela (switch central), cascata e anéis redundantes (em combinação com switches que suportem RSTP/PRP).
Escolha de topologia e cabo deve considerar latência, número de hops e necessidade de redundância para alta disponibilidade.
Configuração em SCADA/IIoT — passo a passo de integração
- Mapear portas físicas e registrar endereços IP/MAC.
- Configurar VLANs e QoS nos switches para priorizar tráfego SCADA.
- Testar comunicação fim-a-fim (simulação de dados, latência, perda de pacotes) e validar com ferramentas de monitoramento.
Documente políticas de rollback para mudanças de configuração em produção.
Recomendações de arquitetura para alta disponibilidade e segurança
Implemente redundância (links duplos, switches em HA), segmente redes OT/IT e utilize blindagem física mais VLANs separadas para tráfego de telemetria. Monitore integridade do link e alarme para perda de taxa ou erro CRC.
Adote práticas de controle de acesso físico (armários trancados) e lógica (ACLs, certificação de equipamentos).
Exemplos práticos de uso do Cabo RJ45 macho-para-fêmea — Estudos de caso e aplicações reais
O estudo de caso demonstra aplicação típica e ganhos. Descreveremos três cenários reais com métricas operacionais e resultados práticos.
Caso 1 — Extensão de link em painel elétrico
Problema: Switch instalado atrás de uma tampa curta impedindo conexão direta com o cabo de campo. Solução: uso de cabo RJ45 macho-para-fêmea com porca de fixação no painel, reduzindo abertura do painel. Resultado: tempo de intervenção reduzido de 2h para 20min e custo de mão de obra menor.
Caso 2 — Adaptação para manutenção rápida em linha de produção
Problema: Falha intermitente exigindo troca rápida do módulo. Solução: adaptador em bancada permitiu isolar o problema com conexão temporária, mantendo produção ativa. Resultado: downtime reduzido em 85% e melhor rastreabilidade da falha física.
Caso 3 — Integração em solução IIoT com edge devices
Problema: Migração gradual para edge computing com gateways e sensores heterogêneos. Solução: adaptadores padronizados facilitaram comissionamento e testes de campo. Resultado: tempo de integração por gateway reduzido e menor necessidade de estoque de cabos específicos.
Comparações com produtos similares da ICP DAS e erros comuns a evitar Cabo RJ45 macho-para-fêmea ICP DAS
Existem variantes no portfólio: simples extensão UTP, versão STP blindada, adaptador painel com porca e versões com IP67 para ambientes externos. Selecionar corretamente depende de velocidade requerida, ambiente e necessidade de retenção mecânica.
Erros comuns incluem escolher Cat5e quando se exige 10 Gbps, não garantir continuidade da blindagem e negligenciar vida mecânica do acoplador. Esses equívocos geram perda de link, aumento de erros e maior MTTR.
Detalhes críticos frequentemente ignorados: continuidade da malha de terra da blindagem, compatibilidade MDI/MDIX, torque de fixação do conector e impacto do raio mínimo de curvatura no desempenho.
Comparativo técnico — quando escolher este cabo vs outros conectores/adaptadores ICP DAS
- Escolha Cat6a blindado para aplicações 10 Gbps e alto EMI.
- Use adaptador painel-fêmea quando precisar de acesso frontal em painéis.
- Prefira versões com IP67 quando exposto a umidade ou jato d’água.
Critérios decisórios: velocidade, ambiente (EMI, temperatura), necessidade de encaixe painel e vida mecânica.
Erros comuns de especificação e instalação
- Ignorar compatibilidade de pinos ao usar adaptadores.
- Não conectar a blindagem ao terra do painel — reduz imunidade EMI.
- Subestimar demanda de fluxo de dados ao especificar categoria do cabo.
Checklist preventivo reduz essas falhas durante projeto e instalação.
Detalhes técnicos críticos que frequentemente passam despercebidos
A continuidade elétrico-mecânica da blindagem, resistência de contato (mΩ) entre plug e jack e a perda por retorno são métricas pouco comparadas, mas que influenciam desempenho em instalações industriais. Verifique também a vida mecânica em ciclos de conexão/desconexão e a conformidade de materiais com normas de inflamabilidade.
Conclusão e chamada para ação — Solicite suporte, amostra ou cotação
O Cabo RJ45 macho-para-fêmea da ICP DAS é um componente simples, mas de alto impacto em projetos industriais. Escolhendo a categoria, blindagem e versão mecânica corretas, você reduz MTTR, aumenta disponibilidade e facilita a migração para arquiteturas IIoT e Indústria 4.0. Resumimos recomendações e práticas para garantir integridade de dados e robustez em campo.
Se precisar de assistência técnica para escolher o modelo adequado ao seu projeto, solicitar amostra ou cotação, entre em contato com a equipe da LRI/ICP. Para aplicações que exigem essa robustez, a série Cabo RJ45 macho-para-fêmea da ICP Das é a solução ideal. Confira as especificações detalhadas e códigos de pedido em https://www.lri.com.br/comunicacao-de-dados/cabo-rj45-macho-para-femea.
Resumo estratégico — Por que escolher este Cabo RJ45 macho-para-fêmea para seu projeto
Escolha quando precisar de flexibilidade, manutenção rápida e robustez EMC. Prefira versões blindadas e de categoria superior para links de alta velocidade e ambientes ruidosos. Padronização com fornecedores como a ICP DAS facilita manutenção e suporte técnico.
Entre em contato / Solicite cotação
Para suporte técnico, amostras ou cotação personalizada visite a página de produtos e entre em contato com a equipe comercial. Também recomendamos a leitura de artigos técnicos correlatos em nosso blog para aprofundamento: https://blog.lri.com.br/cabos-e-conectores e https://blog.lri.com.br/ethernet-industrial.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Perspectivas futuras e aplicações estratégicas do Cabo RJ45 macho-para-fêmea — apontamento para o futuro
A convergência OT/IT e a migração para edge computing aumentam a demanda por conectividade robusta e modular. Cabos e adaptadores que suportem altas taxas, baixa latência e resistência a interferências serão cada vez mais críticos em arquiteturas distribuídas. Haverá mais ênfase em padronização e gestão de ativos via IIoT.
Tendências como PoE++ (Power over Ethernet de maiores potências), maior uso de switches gerenciáveis e protocolos determinísticos elevam requisitos térmicos e de corrente para cabos; isso pressiona fornecedores a oferecer versões certificadas e testadas para PoE de alta potência. A integração com sistemas de monitoramento em rede permitirá prever falhas físicas antes que afetem produção.
Por fim, a necessidade de segurança física e lógica em OT requer cabos e conectores que facilitem bloqueios físicos, identificação e rastreabilidade, além de documentação técnica para suportar auditorias e certificações.
Participe: deixe suas dúvidas ou compartilhe experiências com adaptadores RJ45 em projetos industriais nos comentários — sua contribuição enriquece o conteúdo técnico.
