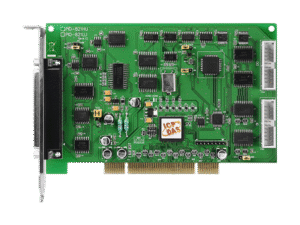

Placa PCI Universal Multifunção 16 Entradas 12-bit

Introdução

A placa PCI universal multifunção da ICP DAS (16 entradas analógicas, 12-bit, 45 kS/s, baixo ganho) é uma solução de aquisição de dados projetada para aplicações industriais e de laboratório que exigem medição síncrona de múltiplos sinais analógicos com densidade de canais e latência determinística. Neste artigo técnico vou detalhar arquitetura, propósito e aplicações desta placa PCI para engenheiros de automação, integradores e compras técnicos, explicando como ela resolve gargalos típicos de instrumentação em SCADA, IIoT e controle de processos. Palavras-chave: placa PCI, aquisição de dados, 16 entradas analógicas, 12-bit, 45 kS/s, ICP DAS.

A placa integra um conversor A/D de 12-bit que opera até 45 kS/s (por placa, não necessariamente por canal simultâneo, dependendo do multiplexador), oferecendo um compromisso entre resolução e velocidade ideal para medições de sinais de processo (corrente/voltagem), bancada de ensaios e data logging. Sua arquitetura PCI permite transferência direta ao barramento do PC com baixa latência, útil em aplicações que exigem alta taxa de amostragem agregada e sincronização com software de análise. Em termos de conformidade e segurança, recomenda-se verificar compatibilidade com normas como IEC/EN 62368-1 e requisitos específicos de instalações que exijam IEC 60601-1 para equipamentos médicos.

Ao longo deste guia técnico abordarei características elétricas, instalação, integração com SCADA/IIoT e exemplos práticos (monitoramento de linha, bancada de ensaio, data logging de vibração), além de comparativos e erros comuns como aliasing e loops de terra. Ao final indico referências, CTAs para páginas de produto e sugestões de integração com plataformas OPC/ MQTT. Para aplicações que exigem essa robustez, a série de placas PCI da ICP DAS é uma solução ideal. Confira as especificações em: https://www.lri.com.br/aquisicao-de-dados/placa-pci-universal-multifuncao-16-entradas-analogica-12-bit-45-kss-baixo-ganho.

Introdução ao tópico: O que é a placa PCI universal multifunção da ICP DAS?

A placa PCI universal multifunção da ICP DAS é um módulo de aquisição de dados em formato PCI que fornece 16 entradas analógicas, conversão 12-bit e taxa máxima de 45 kS/s. Seu propósito é reunir sinais analógicos de sensores e transdutores e digitalizá-los com rapidez suficiente para controle e análise, mantendo boa relação custo-benefício para aplicações industriais e laboratoriais. É destinada a integradores, engenheiros de teste, OEMs e times de R&D.

Arquitetonicamente, a placa contém um front-end de entrada com seleção de range e baixo ganho, multiplexador de canais, A/D, buffer de memória e interface PCI para DMA/transferência ao host. O design prioriza imunidade a ruído e facilidade de integração com drivers para Windows e Linux, além de suporte a bibliotecas como LabVIEW, Python (via SDK) e APIs para SCADA/OPC. Em ambientes industriais recomenda-se atenção a condicionamento de sinal (filtros anti-aliasing) e aterramento para evitar ground loops.

O problema que resolve é claro: transformar múltiplos sinais analógicos dispersos em dados digitais centralizados com sincronismo e taxa controlada, reduzindo custo e complexidade de cabeamento frente a soluções baseadas em módulos remotos. Em muitas plantas, a placa substitui múltiplas entradas de registradores isolados, simplificando comissionamento e aumentando a taxa de amostragem útil para análises de condição e controle avançado.

Principais aplicações e setores atendidos pela placa PCI multifunção (placa PCI, aquisição de dados, 16 entradas analógicas)

A placa é ideal para indústria de manufatura (controle de processo, monitoramento de qualidade), onde 16 canais analógicos permitem centralizar medições de tensão e corrente de sensores em linhas de produção. Em inspeção de qualidade e teste final, a combinação de 12-bit e 45 kS/s fornece resolução suficiente para capturar variações importantes sem o custo das placas de alta resolução (24-bit).

Em utilities e geração de energia, a placa serve para aquisição de sinais de instrumentação local (tensões, sensores RTD via conversores) e aquisição em bancadas de P&D para validar algoritmos de controle de fator de potência (PFC) e proteção. Em IIoT e Indústria 4.0, a placa alimenta gateways e coletores de borda que consolidam dados locais antes de enviar a servidores SCADA ou cloud via MQTT/OPC UA, suportando edge analytics.

Em laboratórios e bancadas de ensaio a placa atende testes elétricos e ensaios de componentes onde múltiplos canais e taxa moderada são suficientes. Para aplicações de vibração/condição, combina-se com pré-processamento analógico (anti-aliasing, amplificação) para garantir qualidade dos sinais registrados e análise FFT subsequente.

Especificações técnicas detalhadas da placa PCI — tabela (placa PCI, 16 entradas analógicas, 12-bit, 45 kS/s)

A tabela a seguir resume os parâmetros essenciais. Valores típicos são indicados e devem ser confirmados na folha de dados do modelo específico.

Desça a atenção para a coluna “Nota técnica”: valores de ruído e ENOB variam significativamente com condições de instalação, filtragem e sincronização de canais. Para medições críticas, considerar calibração e uso de amplificadores condicionadores de sinal.

Desempenho analógico: resolução, ruído e precisão

A resolução de 12-bit implica 4096 níveis discretos; em uma faixa ±10 V cada LSB ≈ 4.88 mV. Isso é suficiente para muitas medições de processo, mas para sinais de baixa amplitude (mV) recomenda-se amplificação externa. A métrica ENOB (Effective Number Of Bits) é mais representativa do desempenho real, pois considera ruído e distorção; tipicamente um A/D de 12-bit apresenta ENOB 10–11 bits.

O ruído e a precisão são afetados por fatores elétricos: layout do PC, aterramento, fontes de alimentação (PFC), e cabos. Técnicas como filtragem anti-aliasing, uso de entradas diferenciais e aterramento em estrela reduzem o ruído. Especificações de linearidade (INL/DNL) influenciam a correção de erros sistemáticos; valores < ±1 LSB são adequados para controle e monitoramento.

Para medições críticas, recomenda-se realizar uma calibração inicial de offset e ganho, medir o ruido de fundo (em μV rms) e verificar drift térmico. Use boas práticas de projeto elétrico (separação de sinais digitais/analógicos, blindagem) para manter a precisão ao longo do tempo e reduzir necessidade de retrabalho.

Entradas, ranges e configurações de ganho (baixo ganho)

A placa oferece ranges típicos ±10 V, ±5 V e 0–10 V, com baixo ganho projetado para sinais de processo. Isso facilita leitura direta de sensores de 4–20 mA via transdutor de corrente-para-tensão ou medição de tensões de sensores industriais. Para sinais pequenos (por exemplo termopares, mV), é obrigatório o uso de amplificadores de instrumentação ou condicionadores de sinal.

Escolher o range correto maximiza a resolução útil: quanto menor o range, maior a sensibilidade (LSB menor). No entanto, atenção ao risco de saturação se o sinal ultrapassar o range; proteções contra sobretensão (clamping, fusíveis) são recomendadas para evitar danos. O “baixo ganho” é vantajoso para robustez, mas limita leitura de sinais de baixa amplitude sem pré-amplificação.

Limitações do baixo ganho incluem menor SNR em sinais mV e necessidade de cuidados com cabos e aterramento. Para medições de corrente 4–20 mA, utilize transdutores ou resistores shunt dimensionados para encaixar o nível de tensão dentro de um dos ranges disponíveis.

Compatibilidade de hardware e software (drivers, OS)

A placa normalmente oferece drivers para Windows (32/64-bit) e Linux (kernels suportados), além de um SDK com APIs em C/C++, .NET, e wrappers para Python/Matplotlib. Integração com LabVIEW e DASYLab é comum, e drivers com suporte a DMA reduzem carga da CPU em aquisições em alta taxa. Verifique versão do kernel/OS e assinaturas de driver para ambientes críticos.

Recomenda-se instalar drivers com privilégios administrativos e validar assinatura digital quando aplicável. Para sistemas embarcados ou headless, a integração via bibliotecas C e serviços de coleta (daemon) permite exposição dos canais para OPC/Modbus via servidor local. Documentação do fabricante lista modelos de SO suportados e instruções de build para módulos do kernel.

Requisitos de hardware incluem slot PCI disponível, CPU compatível e capacidade de armazenamento para gravação de dados contínuos (dependendo da taxa de amostragem e retenção). Para aplicações SCADA/IIoT, combine a placa com um PC industrial com redundância de energia e monitoramento de integridade (MTBF estimado, PFC recomendado na PSU).

Condições ambientais e certificações

A placa opera normalmente em faixas comerciais (-10°C a +60°C) e relativa umidade especificada; em ambientes agressivos deve-se usar gabinetes com controle térmico e filtros. Certificações CE e RoHS indicam conformidade com requisitos europeus de segurança e materiais. Para instalações em setores regulados, verificar necessidade de certificações adicionais (ex.: IEC 60601-1 em equipamentos médicos).

Exposição a vibração ou poeira pode degradar conectores e soldas; em aplicações OEM para ambientes severos considere versões reforçadas ou montagem em chassis industrial com shock/vibration damping. A dissipação térmica e presença de PFC em fontes reduz a suscetibilidade a queda de desempenho por aquecimento.

Documente requisitos ambientais no plano de integração e realize testes de comissionamento em campo para validar comportamento de drift térmico e ruído. Manter firmware e drivers atualizados ajuda a garantir conformidade e segurança funcional ao longo do tempo.

Importância, benefícios e diferenciais da placa PCI multifunção

A placa oferece densidade de canais (16 entradas) e taxas suficientes para muitas aplicações sem o custo de equipamentos de alta resolução. Esse balanço reduz tempo de comissionamento, simplifica cabeamento e reduz footprint físico em racks. Em cenários IIoT, sua capacidade de integração direta ao PC permite implementar lógica edge e enviar apenas dados relevantes para a nuvem.

Diferenciais técnicos incluem suporte a drivers industriais, compatibilidade com ferramentas de análise (LabVIEW, Python) e a robustez de hardware projetada para uso contínuo. Comparada a módulos remotos baseados em Ethernet, a placa PCI entrega menor latência e maior determinismo — importante em controle em malha fechada. Em contrapartida, soluções remotas mitigam cabos longos e isolação galvânica.

O impacto no ROI surge da redução de componentes (módulos, gateways), tempo de instalação e manutenção. Considerar custo total de propriedade e necessidade futura de escalabilidade: placas PCI são ideais quando a aquisição fica concentrada em um local; para distribuído, modular remota pode ser preferível. Para aplicações que exigem essa robustez, a série de placas PCI da ICP DAS é a solução ideal. Confira as especificações detalhadas em: https://www.lri.com.br/aquisicao-de-dados/placa-pci-universal-multifuncao-16-entradas-analogica-12-bit-45-kss-baixo-ganho.

Benefícios para projetos de aquisição de dados

A adoção de uma placa PCI centraliza aquisição, facilitando sincronização e auditoria de dados. Reduz tempo de comissionamento ao concentrar configurações em um único driver e painel de software, e simplifica backups e atualizações. Em P&D, a facilidade de scripting acelera prototipagem de testes e análises.

Maior confiabilidade é obtida com menos interfaces de rede/ethernet intermediárias e menor exposição a latência variável. A robustez elétrica e qualidade de componentes elevam o MTBF do sistema. Para escalas maiores, o uso de múltiplas placas em diferentes hosts permite distribuição de carga e escalabilidade modular.

Do ponto de vista operacional, menos pontos de falha e um único repositório de dados tornam mais simples a validação e traceability exigida por normas de qualidade e auditoria industrial.

Diferenciais técnicos (ICP DAS vs. concorrência)

ICP DAS fornece integração estreita com software industrial, documentação técnica detalhada e suporte local, facilitando certificações e homologações. Seu portfólio costuma incluir modelos com diferentes combinações de canais, isolamento e taxas, permitindo escolha otimizada para aplicação específica. Concorrentes podem oferecer maior resolução, mas com trade-offs de custo e densidade.

A disponibilidade de SDKs e exemplos prontos (C/Python/LabVIEW) acelera desenvolvimento e reduz tempo de entrada no ar. Suporte a DMA e otimização para barramento PCI confere determinismo superior em comparação a módulos USB dominados por latência imprevisível. Para casos que demandam isolamento galvanico extremo, avaliar módulos remotos com isolação reforçada.

Comparativos de custo-benefício tendem a favorecer a placa PCI quando a arquitetura centralizada é aceitável e o custo por canal é um critério-chave.

Guia prático de instalação e uso (Como fazer/usar?)

Ao receber a placa, verifique embalagem, número de série e documentação. Tenha à mão o manual do usuário, drivers e ferramentas ESD. Certifique-se de que o PC host possui slot PCI compatível e fonte com PFC para reduzir ruído de alimentação (Power Factor Correction).

Proceda com descarregamento eletrostático (ESD) e insira a placa com o PC desligado e desconectado. Fixe a placa no slot PCI e conecte quaisquer cabos externos conforme manual (exceto alimentação que é via slot). Use screws para fixar o bracket e evite tensão nos conectores.

Após instalação física, instale drivers assinados, bibliotecas e ferramentas de teste fornecidas pela ICP DAS. Realize um teste inicial com sinais conhecidos (0V, 1V, etc.) para verificar leitura e sincronismo. Se tudo estiver OK, integre ao software SCADA ou scripts de coleta.

Checklist pré-instalação

• Verificar slot PCI disponível e compatibilidade elétrico/física.
• Confirmar versão do OS e requisitos de driver; baixar SDK.
• Preparar ferramentas ESD, cabos blindados, transdutores e filtros anti-aliasing.

Realizar checagem de redes: desligar dispositivos de alto ruído próximos (drivers de motor), identificar planos de terra e pontos de aterramento. Planejar onde ficará o servidor de dados e políticas de backup. Confirmar políticas de segurança cibernética para máquinas que ficam em rede.

Documente tudo: topologia, versões de firmware/driver, e scripts de validação. Isso reduz o tempo de diagnóstico em caso de falha.

Instalação física e cuidados (montagem, aterramento)

Monte a placa preferencialmente em um PC industrial com gabinete metálico e montagem fixa. Use aterramento em estrela para minimizar loops de terra e separe trajetos de sinais analógicos e cabos de alimentação/transformadores. Cabos blindados e terminação adequada reduzem EMI.

Evite slots adjacentes com placas que geram ruído digital intenso. Em instalações críticas, utilize filtros de linha com PFC e UPS para manter integridade durante transientes. Se necessário, adicione filtros RC ou LC no front-end analógico.

Realize inspeção visual periódica de conectores e sinais de aquecimento. Proteções elétricas (fusíveis, TVS) em entradas expõem o sistema a sobretensões e aumentam durabilidade.

Instalação de drivers e software (Windows/Linux) — exemplo prático

No Windows, executar o instalador do driver com privilégios de administrador e reiniciar; validar no Device Manager. Instalar SDK e exemplos LabVIEW/DLL. Em Linux, compilar módulos se necessário e carregar o driver via modprobe; verificar com dmesg e /proc/devices.

Para Python, usar wrappers fornecidos ou ctypes para acessar a DLL/so. Teste com script de leitura simples: configurar range, iniciar aquisição e ler amostras por 10 s. Valide taxa usando timestamps e contagem de amostras.

Documente versões de drivers e hashes dos binários usados em produção. Em sistemas críticos, mantenha repositório de versões aprovadas e processo de change control.

Teste inicial e calibração rápida

Realize leitura de offset com entradas curto-circuitadas para medir ruído e drift. Aplique sinais de referência (1 V, 5 V) e compare leitura com multímetro calibrado. Execute sweep de frequências para validar taxa de amostragem e ausência de aliasing.

Calibração pode ser feita ajustando parâmetros de ganho/offset via software ou usando planilha de correção. Para precisão superior, enviar placa ao serviço autorizado para calibração certificada. Documentar resultados e anexar ao CI do equipamento.

Rotina de manutenção e atualização de firmware

Monitore logs de erros e temperatura; programar manutenção preventiva anual com verificação de conectores e integridade do PCB. Atualizações de firmware/driver devem passar por ambiente de homologação antes de produção. Backups de configuração e scripts são essenciais para restauração rápida.

Em caso de falhas, siga procedimento de diagnóstico: swap de slot, teste em outro host e verificação de cabos. Utilize suporte técnico ICP DAS para RMA quando necessário.

Integração com sistemas SCADA e IIoT — conecte a placa PCI ao seu ecossistema

A placa alimenta servidores SCADA via driver local ou serviço que expõe dados como tags OPC DA/UA ou via conversores para Modbus/TCP. Arquitetura típica: driver → coletor local → OPC Server → SCADA/HMI. Ao projetar integração, considerar latência, buffering e segurança.

Para IIoT, criar um agente de borda que agregue amostras, execute pré-processamento (filtragem, compressão, cálculo de espectro) e publique apenas eventos ou métricas via MQTT/REST para a nuvem. Isso reduz tráfego e protege dados sensíveis. Use TLS e autenticação mútua para proteger canais.

Implementar políticas de retenção, timestamping e sincronização (NTP/PPS) assegura integridade e possibilidade de correlacionar com eventos de produção.

Protocolos e métodos de integração (OPC, Modbus, MQTT, API)

• OPC UA: exposição segura de tags, recomendada para SCADA corporativo.
• Modbus/TCP: simples e difundido, adequado para coletores/PLCs.
• MQTT: ideal para IIoT, baixa overhead e suporte a QoS.

Desenvolva adaptadores que mapeiem canais analógicos para tags com metadados (units, ranges, alarms). Use APIs REST para integração com sistemas MES e analytics.

Exemplo prático de integração com SCADA

Fluxo: instalar driver da placa → configurar serviço coletor que lê canais a 1 kS/s agregados → mapear tags em servidor OPC UA → SCADA consome tags e HMI apresenta dashboards. Implementar alarmes de limite e lógica de calibração.

Sincronizar timestamps com NTP e salvaguardar dados em buffer local em caso de perda de conectividade. Testar cenário de alta carga e validar latência fim-a-fim.

Conectividade IIoT e gateways (edge computing)

Coloque um gateway edge que receba dados da placa via driver e execute pré-processamento (filtragem, FFT, compressão). O gateway pode publicar eventos via MQTT para plataformas como Azure IoT ou AWS IoT, mantendo dados brutos localmente por conformidade.

Utilize analytics locais para redução de dados e envio somente de anomalias. Estratégias híbridas combinam armazenamento local em NAS e replicação na nuvem.

Segurança e integridade dos dados

Habilite criptografia TLS para transmissões e autenticação forte entre agentes. Segmente redes e aplique políticas de firewall para hosts com placas PCI. Registre logs de acesso e use checksums/timestamps para prevenir corrupção de dados.

Implemente políticas de backup e replicação, assim como mecanismos de failover para coletor local.

Exemplos práticos de uso com a placa PCI — estudos de caso e receitas de aplicação

Caso A: Monitoramento de sensores industriais em linha de produção. Topologia: placa no PC de borda, 16 canais para sensores de tensão e transdutores de pressão. Taxas: 1 kS/s por canal para detecção de eventos rápidos. Métricas: desvios de processo, alarmes de limite.

Caso B: Bancada de testes para ensaios elétricos. Use range ±10 V, amplificadores para sinais mV, filtragem anti-aliasing e shielding. Procedimento: calibração de offset, verificação de THD e registro de curvas. Resultado: maior repetibilidade e redução de retrabalho nos testes.

Caso C: Data logging para análise de vibração/condição. Pré-condicionamento com acelerômetros (mV/g), pré-amplificação, amostragem a 20 kS/s agregada e armazenamento local com análise FFT em edge. Enviar somente indicadores RMS e espectrais à nuvem.

Templates de configuração e scripts úteis

Forneceremos snippets de inicialização em Python: configurar canais, selecionar range, iniciar aquisição DMA e salvar em CSV com timestamps NTP. Disponibilize templates de configuração para LabVIEW com blocos de leitura contínua e triggers. Estes aceleram POC e comissionamento.

Comparações, erros comuns e detalhes técnicos avançados sobre a placa PCI

Comparativo rápido: placas ICP DAS (16 ch/12-bit/45 kS/s) vs placas de 24-bit (menor taxa, maior custo) — escolha conforme prioridade: resolução vs. taxa. Placas USB têm maior latência; módulos remotos Ethernet oferecem isolamento mas aumentam custo por canal.

Erros comuns: ground loops (solução: aterramento em estrela e isoladores), aliasing por falta de filtro anti-aliasing (solução: filtro passa-baixa físico), e overvoltage (usar proteções). Diagnóstico rápido: verificar espectro do ruído e testar com shorted inputs.

Detalhes avançados: sincronização de canais (calibração de delay de multiplexador), uso de shielding e planos de massa, e técnicas de averaging e oversampling para melhorar ENOB aparente. Quando escolher outra solução: se precisar de isolamento galvanicamente super elevado, ou alta resolução (24-bit), ou distribuição geográfica, optar por módulos remotos ou ADCs especializados.

Conclusão

A placa PCI universal multifunção da ICP DAS (16 entradas analógicas, 12-bit, 45 kS/s, baixo ganho) é uma solução prática e econômica para centralizar aquisição de sinais em aplicações industriais, P&D e IIoT. Oferece bom balanço entre resolução, taxa e densidade de canais, com integração facilitada a SCADA e plataformas de borda. Seus diferenciais incluem suporte de software industrial, SDKs e robustez de projeto.

Para aplicações que exigem essa robustez, a série de placas PCI da ICP DAS é a solução ideal. Confira as especificações e solicite informações técnicas e comercial em: https://www.lri.com.br/aquisicao-de-dados/placa-pci-universal-multifuncao-16-entradas-analogica-12-bit-45-kss-baixo-ganho. Explore também outros conteúdos técnicos e guias práticos no blog da LRI: https://blog.lri.com.br/ e veja artigos relacionados sobre integração IIoT e SCADA para aprofundar a arquitetura de coleta.

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Participe: deixe suas dúvidas nos comentários, compartilhe cenários específicos e solicite exemplos de scripts para sua aplicação. Nossa equipe técnica da ICP DAS pode fornecer orientação de integração e demos.
