Introdução
O cabo SCSI II de 68 pinos RoHS é um cabo de comunicação projetado para interconexão de dispositivos paralelos SCSI-II em ambientes industriais, datacenters e aplicações de automação. Neste artigo técnico apresentamos especificações, aplicações, procedimentos de instalação e melhores práticas para garantir integridade de sinal, conformidade normativa e alta confiabilidade. Desde o primeiro parágrafo usamos termos chave como cabo SCSI II, RoHS e conector SCSI 68 pinos para facilitar a indexação semântica e a leitura técnica.
O cabo resolve o problema clássico de conectar equipamentos legacy e modernos que ainda usam interfaces SCSI paralelas para transferência de blocos de dados com latência determinística. Em ambientes industriais ele mitiga ruído eletromagnético com blindagem robusta e arquitetura de pares trançados/assimétricos, garantindo operação em topologias de rack, armário elétrico e sala de controle. Cobriremos também conceitos correlatos úteis ao engenheiro, como MTBF, noções de PFC (quando aplicável em fontes alimentando equipamentos SCSI) e requisitos de segurança elétrica conforme IEC/EN 62368-1.
A abordagem técnica inclui tabela de especificações, notas sobre tolerâncias elétricas, checklists de instalação, testes e integração com SCADA/IIoT. Use este artigo como referência operacional e de escolha de produto. Para leituras complementares sobre cabeamento industrial consulte artigos no blog da LRI: https://blog.lri.com.br/ e veja nossas recomendações de plantas e instalações.
Introdução ao cabo SCSI II de 68 pinos RoHS: visão geral e conceito fundamental (O que é?)
O que esta seção oferece
O cabo SCSI II de 68 pinos RoHS é uma interface paralela de alto desempenho para transferência de dados entre controladores, storages e periféricos. Suas características elétricas e mecânicas atendem requisitos de integridade de sinal em taxas SCSI-II (até 20 MB/s em modos paralelos clássicos), além de ser compatível com topologias de cadeia (daisy-chain) e star dependendo do equipamento. Em automação, ele é usado para comunicação entre racks, módulos de E/S e controladores legacy que não migraram para seriais.
Componentes típicos incluem conector SCSI-II 68 pinos macho/fêmea com baioneta ou parafuso, condutores de cobre estanhado, dielétrico controlado e blindagem combinada (fita aluminizada + malha). O produto ICP DAS segue requisitos RoHS (restrição de substâncias perigosas) e é fabricado com padrões de qualidade IQC/FAI para rastreabilidade lote a lote. A fabricação inclui marcação do cabo com identificação do tipo e número do lote para manutenção.
Do ponto de vista funcional, o cabo garante transporte de sinais digitais de baixa tensão e sinais de referência terra, além de linhas de controle (paridade, requisição/acknowledge). Termos-chave relevantes: SCSI-II, impedância característica, capacitância por metro, crosstalk, common-mode rejection e RoHS. Esses termos permitem interpretar rapidamente compatibilidade elétrica e mecânica do cabo.
Componentes e identificação do produto ICP DAS

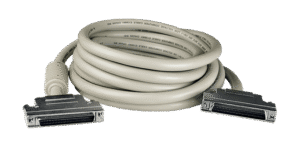

O modelo ICP DAS para este TOPIC apresenta conector SCSI-II de 68 pinos com variações: conector de parafuso (sólido para painéis) e conector de baioneta (removível). A pinagem segue o padrão ANSI X3.131-1994/SCSI-2 com identificação serigrafada no invólucro e marcação por metro no próprio cabo. Variantes incluem versões blindadas com malha 95% e versões de baixo perfil para aplicações em racks compactos.
Cada cabo traz identificação de lote, comprimento, e marcação RoHS para facilitar auditoria de conformidade. Conectores têm invólucro metálico para blindagem contínua e fixadores tipo thumbscrew para assegurar contato mecânico e elétrico nas vibrações típicas de ambientes industriais. O revestimento externo é composto por PVC retardante de chama ou composto LSZH sob demanda.
O produto ICP DAS também oferece opções com condutores AWG24 ou AWG28 dependendo de demanda por resistência DC e flexibilidade. A documentação técnica inclui certificado RoHS, relatório de inspeção de qualidade e orientações de armazenamento (evitar UV, contaminação por óleos).
Termos-chave e contexto técnico (cabo SCSI II, RoHS)
Cabo SCSI II: interface paralela padrão para armazenamento e periféricos, com 68 pinos na versão “wide” que aumenta o barramento de 8 para 16 bits, suportando taxas maiores. Em instalações industriais, sua escolha depende de requisitos de largura de banda e topologia de sistema.
RoHS: diretiva que restringe metais pesados e substâncias perigosas em componentes eletrônicos (ex.: Pb, Hg, Cd). Um cabo RoHS reduz riscos de conformidade em utilities e projetos corporativos que exigem cadeia de suprimentos verde. Em projetos que exigem conformidade com normas de segurança (IEC/EN 62368-1), considerar componentes RoHS é parte da rastreabilidade.
Impedância característica, crosstalk e capacitância são parâmetros elétricos que determinam a qualidade da transmissão em SCSI; entender esses termos é essencial para dimensionar comprimento máximo de enlace e requisitos de terminação. Conceitos de MTBF aplicam-se ao conector e montagem, não ao cabo em si, mas ajudam na análise de confiabilidade do conjunto.
Principais aplicações e setores atendidos pelo cabo SCSI II
Aplicações por setor: automação, manufatura, telecom e datacenters
Em automação e manufatura o cabo SCSI II é empregado para interligar controladores e módulos de aquisição de dados, especialmente em projetos de retrofit onde equipamentos legacy precisam permanecer operacionais. Ele garante transferência de blocos de dados determinísticos entre PLCs e storages locais em sistemas de controle distribuído.
Em telecom e datacenters, o uso é mais restrito a equipamentos legacy em armários de distribuição, backup e unidades de recuperação antigas. Em datacenters industriais com integração IIoT, o cabo pode ser parte de redes de armazenamento local que suportam logs de processo e histórico de alarmes com baixa latência e alta integridade.
Utilities e energia usam o cabo em centros de controle onde storages e dispositivos de proteção ainda possuem interfaces SCSI para recuperação forense e backup. A robustez mecânica e conformidade RoHS o tornam adequado para inventários que exigem certificações ambientais.
Cenários típicos de uso industrial
Topologias comuns incluem interligação em cadeia (daisy-chain) entre controladores e periféricos, conexões ponto-a-ponto para storage local e extensões de curto alcance dentro do mesmo painel ou sala técnica. Em muitos casos, o cabo percorre trechos dentro de bandejas e eletrocalhas, com necessidade de proteção mecânica adicional.
Ambientes típicos: armários elétricos com temperatura controlada, salas de controle com racks EIA, e áreas de manutenção onde o cabo pode ser desconectado para testes. Em locais com alta EMI (motores, inversores) é crucial blindagem contínua e aterramento em pontos específicos.
Requisitos ambientais incluem resistência à variação térmica (-20 a 80 °C), proteção contra óleo e solventes em algumas versões e construção retardante a chamas conforme normas locais. A escolha do revestimento (PVC vs LSZH) segue políticas de segurança do cliente.
Especificações técnicas — tabela completa e detalhes (cabo SCSI II, RoHS)
Tabela de especificações técnicas
Parâmetro | Valor / Descrição
- Tipo de conector | SCSI-II 68 pinos (macho/fêmea; parafuso ou baioneta)
- Pinout | Padrão SCSI-2 (Wide, 68 pinos) — sinais de dados D0–D15, paridade, controle e GND (resumo abaixo)
- Impedância característica | ~110 Ω diferencial (±10%)
- Capacitância por metro | ~45 pF/m (tip.)
- Resistência do condutor | ≈ 84 Ω/km (AWG24) — tolerância ±10%
- Comprimentos disponíveis | 0,5 / 1 / 2 / personalizado (até 10 m recomendado para SCSI paralelo)
- Blindagem | Fita aluminizada + malha de cobre ~95% cobertura
- Temperatura de operação | -20 °C a +80 °C
- Conformidade | RoHS, REACH (declaração), compatibilidade com IEC/EN 62368-1 recomendado
Notas técnicas e tolerâncias
Os valores acima são representativos; variações de lote podem alterar capacitância e resistência em ±10%. A impedância característica é crítica para minimizar reflexões e deve ser tratada em conjunto com terminação do barramento no final da cadeia SCSI. Para comprimentos acima de 3–4 metros, recomenda-se avaliar qualidade de sinal com analisador lógico/osciloscópio.
A resistência do condutor depende da bitola; AWG24 fornece menor resistência DC e melhor margem contra queda de tensão em sinais de referência. A blindagem deve ser contínua e aterrada em um único ponto preferencial para evitar loops de terra que gerem interferência comum-mode.
A conformidade com RoHS garante ausência de chumbo e outras substâncias. Para requisitos de segurança elétrica em sistemas que incluem alimentação, considerar normas IEC/EN 62368-1; para aplicações médicas verificar compatibilidade com IEC 60601-1 quando o sistema final for equipamento médico.
Resumo do pinout (resumo)
- Pinos D0–D15: linhas de dados (em SCSI-II wide)
- Pinos CTRL: REQ, ACK, BSY, MSG, SEL, ATN
- Pinos GND: múltiplos pontos de referência
- Pinos de parity/termi: linhas de paridade e terminação
Importância, benefícios e diferenciais do produto
Benefícios técnicos imediatos
O principal ganho é a integridade de sinal em enlaces curtos a médios, com blindagem que reduz crosstalk e ruído EMI, resultando em menos retransmissões e menor latência efetiva. Em práticas industriais isso significa menos eventos de comunicação perdidos e menor downtime operacional.
A compatibilidade com o padrão SCSI-II permite interoperabilidade com muitos controladores e dispositivos legacy, reduzindo necessidade de conversores complexos. Mecânica robusta (conectores metálicos e fixadores) reduz falhas por vibração e desgaste em manutenção, contribuindo para maior MTBF do conjunto.
Do ponto de vista do projeto, o cabo facilita retrofit: em vez de redesenhar racks, o integrador pode manter equipamentos existentes operando enquanto implementa IIoT via gateways, economizando CAPEX e acelerando rollouts.
Diferenciais ICP DAS e conformidade RoHS
A ICP DAS entrega cabos com inspeção de qualidade documentada, marcação por lote e opções de customização (bitola, revestimento LSZH). A conformidade RoHS agrega valor para contratos públicos e clientes com exigências ambientais, eliminando riscos regulatórios no ciclo de vida do produto.
Além disso, a garantia de cobertura de blindagem (~95%) e testes de continuidade de blindagem são diferenciais de fábrica que reduzem necessidade de retrabalho no campo. A rastreabilidade permite ações corretivas rápidas em casos raros de não conformidade.
A empresa também fornece suporte técnico para testes de compatibilidade com controladores e recomendações de terminação — serviço valioso para projetos que exigem certificações e documentação técnica completa.
Impacto na confiabilidade do sistema
Ao reduzir reflexões e ruído, o cabo diminui a taxa de erro de pacote e a necessidade de retransmissão, o que se traduz em menos alarmes falsos e menor pressão sobre recursos de TI/SCADA. Em cenários críticos (utilities, energia), isso contribui diretamente para disponibilidade do sistema.
A robustez física dos conectores e blindagem reduz falhas mecânicas que são responsáveis por grande parte do downtime não planejado. Um MTBF elevado do conjunto conector/cabo reflete-se em ciclos de manutenção menos frequentes.
A conformidade normativa e controles de qualidade facilitam auditorias e certificações de plantas, reduzindo riscos contratuais e assegurando continuidade operativa em contratos SLA.
Guia prático de instalação e uso
Preparação antes da instalação — checklist
- Verificar pinagem padrão SCSI-II e compatibilidade no equipamento.
- Conferir comprimento, tipo de conector e revestimento (PVC vs LSZH).
- Validar certificação RoHS e etiquetas de lote para rastreabilidade.
- Ferramentas: chave de torque para parafusos, calorímetro se aplicável, analisador lógico.
Antes de instalar, isolar fontes de EMI próximas (inversores, grandes motores) e planejar rota do cabo em bandejas separadas de cabos de potência. Marcar pontos de fixação e prever folga mecânica para manutenção.
Confirmar plano de aterramento único para blindagem e definir pontos de terminação do barramento SCSI; documentar o plano no DFT (documento de fábrica técnica).
Passo a passo: conectar, fixar e testar
- Conferir pinagem com multímetro/fixture antes de conectar.
- Conectar conector ao equipamento, apertar fixadores com torque especificado.
- Aplicar terminação se necessário (resistores de terminação ou terminadores SCSI) nas extremidades da cadeia.
Após a conexão, testar continuidade dos condutores, integridade da blindagem e executar teste funcional com equipamento (transferência de bloco, checksum). Use analisador lógico ou osciloscópio para verificar formas de onda e tempo de subida.
Registrar resultados de teste e anexar etiquetas de inspeção ao cabo para futuras manutenções.
Boas práticas de cabeamento e aterramento
- Separar fisicamente cabos de potência e de sinais em eletrocalhas distintas.
- Aterramento da blindagem em um único ponto para evitar loops de terra.
- Evitar dobras com raio de curvatura menor que 10x o diâmetro do cabo.
- Uso de pass-throughs blindados em painéis para manter continuidade da blindagem.
Em ambientes sujeitos a vibração, usar suportes e braçadeiras para reduzir tensão nos conectores. Em salas com risco de incêndio, preferir LSZH.
Diagnóstico e resolução de problemas comuns
Problemas típicos: sinais intermitentes por conector frouxo, erros de paridade, e perda de comunicação em comprimentos excessivos. Procedimentos rápidos: checar continuidade, verificar terminação, medir capacitância e checar integridade da blindagem.
Use multímetro, certificador de cabos e analisador lógico para localizar reflexões e ruído. Trocar cabo por um known-good sample para isolar problema entre cabo e equipamento.
Documente toda a intervenção e, se problema persistir, contate suporte técnico ICP DAS com número de lote e relatório de testes.
Integração com sistemas SCADA e IIoT
Como integrar fisicamente e logicamente com SCADA/IIoT
Fisicamente, o cabo conecta controladores e storages que alimentam históricos e logs para SCADA. Em arquitetura IIoT, dados desses dispositivos podem ser coletados por gateways que fazem a conversão para protocolos TCP/IP ou MQTT, mantendo o cabo SCSI como meio de transporte local.
Logicamente, garanta que o software host reconheça a topologia SCSI e que os drivers estejam atualizados. Para integrações com edge gateways, validar compatibilidade física/eletrônica entre portas do controlador e do gateway.
Em projetos IIoT, isole rede de controle da rede de TI e use DMZs e roteadores industriais para transportar dados com segurança.
Protocolos, drivers e compatibilidade de camada física
Acima da camada física o SCSI suporta comandos padrão de armazenamento; drivers específicos do fabricante podem ser necessários em sistemas embarcados. Em SCADA, normalmente via middleware ou gateways que capturam arquivos e logs.
Na camada física, atenção à terminação e impedância para evitar perda de pacotes. Dispositivos que convertem SCSI para protocolo serial/ethernet devem preservar tempos de resposta para aplicações determinísticas.
Verifique compatibilidade e teste em bancada antes do roll-out em planta para evitar incompatibilidades de driver que podem mascarar problemas de cabo.
Recomendações de arquitetura para ambientes industriais conectados
- Segregação de rede entre controle e supervisão.
- Redundância física quando criticalidade justificar (caminhos alternativos e backups).
- Monitoramento ativo da integridade de enlace via sondas ou testes periódicos.
Planeje migração gradual: manter conexões SCSI para equipamentos legacy enquanto novos dispositivos IIoT são integrados em paralelo.
Exemplos práticos de uso
Caso prático 1: comunicação entre PLCs e módulos de E/S
Em um painel de controle com PLC legacy e módulos de E/S SCSI, o cabo SCSI II de 68 pinos conecta o rack do PLC ao storage local de logs. A terminação correta e blindagem mantiveram a taxa de erro abaixo de 1e-9 em testes de campo.
O procedimento envolveu verificação de pinagem, aterramento da blindagem em um único ponto e testes de integridade com analisador lógico. O resultado foi redução de alarmes e maior confiabilidade na aquisição de dados.
Caso prático 2: migração de sistemas legacy em centros de controle
Em migração parcial, o cabo permitiu manter comunicação com dispositivos antigos durante rollout de novo sistema. O uso de adaptadores e gateways preservou operação sem interromper processos críticos, reduzindo custos e tempo de parada.
A estratégia foi utilizar o cabo SCSI II em trechos internos e converter para Ethernet apenas em pontos de agregação, facilitando a integração com SCADA moderno.
Diagramas de conexão e checklist de validação
Diagrama simplificado: PLC -> cabo SCSI II 68p -> Storage/Conversor -> Gateway IIoT -> SCADA. Checklist pós-instalação: continuidade, terminação, teste funcional, relatório fotografado e tag de identificação do cabo.
Validação: transferir arquivo de teste, medir taxa de erros e registrar no plano de qualidade.
Comparação técnica: cabo SCSI II vs outros cabos ICP DAS e alternativas
Comparativo objetivo de desempenho e custo
O cabo SCSI II oferece custo-benefício em enlaces curtos com alta integridade. Comparado a soluções seriais (RS-232/RS-485) tem maior largura de banda; comparado a fibras, é mais econômico e simples para curtas distâncias. Fibras superam em imunidade EMI, mas exigem conversores e maior custo.
Dentro do portfólio ICP DAS, cabos seriais ou Ethernet oferecem maior flexibilidade para IIoT; escolha por SCSI é justificada quando equipamentos legacy exigem este conector. Considere custo total: cabos, conversores, teste e manutenção.
Critérios para escolher o cabo correto
- Distância do enlace: SCSI paralelo recomendado para curtas distâncias (até ~3–5 m recomenda-se).
- Taxa de transferência: se for necessária maior taxa, avaliar migrar para serial/ethernet.
- Ambiente: alto EMI favorece fibra; ambientes controlados favorecem SCSI.
- Compatibilidade física: presença de portas SCSI nos equipamentos.
Erros comuns de seleção e instalação — como evitá-los
Erros: ignorar terminação, usar comprimentos excessivos, aterramento de blindagem em múltiplos pontos. Evite seguindo checklist de instalação, testando em bancada e consultando documentação ICP DAS.
Manutenção, testes e certificação pós-instalação
Plano de manutenção preventiva
Inspeções visuais semestrais, testes de continuidade anual e verificação de integridade da blindagem. Substituição preventiva em intervalos definidos para ambientes severos.
Testes elétricos e de integridade de dados
Use multímetro para continuidade, certificador de cabos para impedância e analisador lógico para testes de forma de onda e BER. Documente todos os testes.
Registro e documentação técnica para auditoria
Mantenha registro de lote, relatórios de teste, fotos das conexões e tags. Isso facilita auditorias e conformidade com normas.
Conclusão
O cabo SCSI II de 68 pinos RoHS da ICP DAS é uma solução técnica robusta para interconexão de equipamentos SCSI em aplicações industriais, oferecendo blindagem eficiente, rastreabilidade e conformidade RoHS. Sua escolha deve ser baseada em requisitos de distância, taxa de transferência e ambiente. Para aplicações que exigem essa robustez, a série Cabo SCSI II de 68 pinos RoHS da ICP DAS é a solução ideal. Confira as especificações detalhadas e opções de compra: https://www.lri.com.br/comunicacao-de-dados/cabo-scsi-ii-de-68-pinos-rohs.
Se deseja alternativas otimizadas para IIoT ou cabeamento serial, veja também nossos conteúdos técnicos e produtos: https://blog.lri.com.br/ e explore opções de conectividade em https://www.blog.lri.com.br/produtos/cabos-e-conectores/. Consulte nosso suporte técnico para análise de caso e solicitação de amostras.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Incentivo à interação: Pergunte nos comentários sobre sua topologia, envio de diagramas para revisão ou peça uma avaliação de compatibilidade. Sua dúvida técnica ajudará outros profissionais — comente abaixo.
