Introdução
A caixa plástica para display de 7 é uma solução de armário e acabamento concebida para acomodar displays de 7" em painéis industriais, quiosques e aplicações embarcadas. Neste artigo técnico detalhado exploramos características mecânicas, requisitos de montagem, compatibilidade com displays 7", normas aplicáveis (ex.: IEC/EN 62368-1, IEC 60529) e implicações para projetos de automação industrial e IIoT. Desde cuidados térmicos até integração com controladores ICP DAS, este conteúdo é voltado para engenheiros de automação, integradores de sistemas e compradores técnicos.
A cobertura inclui especificações técnicas, procedimentos de instalação, práticas de cabeamento e grounding, além de exemplos práticos de aplicação em SCADA, utilities e Indústria 4.0. Terminologia como MTBF, PFC e requisitos EMC são mencionados para orientar decisões de projeto e garantir conformidade. Use este artigo como referência prática e técnica para seleção e implementação da caixa plástica para display de 7 em ambientes industriais.
Se quiser aprofundamento em normas ou uma ficha técnica personalizada para sua aplicação, pergunte nos comentários — responderemos com recomendações e links técnicos adicionais. Para leituras complementares sobre integração IIoT e boas práticas de instalação de painéis, veja nossos artigos em https://blog.lri.com.br/guia-caixas-industriais e https://blog.lri.com.br/iiot-scada-melhores-praticas.
O que é caixa plástica para display de 7? — Conceito fundamental e características principais

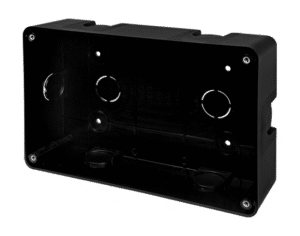

A caixa plástica para display de 7 é um invólucro projetado para suportar displays TFT/LCD de 7 polegadas, oferecendo acabamento frontal, suporte estrutural e proteção ambiental. Fabricadas em termoplástico reforçado (frequentemente ABS ou PC-ABS), essas caixas equilibram resistência mecânica e isolamento elétrico, além de permitir acabamento estético para uso em quiosques e painéis operacionais. Compatibilidade mecânica com cortes padrão e fixações para espaçadores é um requisito chave.
Dimensionalmente, o projeto considera tanto as dimensões externas do gabinete quanto o recorte frontal para o display e a profundidade interna necessária para conectores e cabos. Materiais com resistência UV e padrão de inflamabilidade (ex.: UL94-V0) são adotados quando a aplicação exige durabilidade exterior. A interface frontal costuma aceitar painéis de toque (touchscreen) e películas anti-reflexo, mantendo vedação IP conforme a necessidade do projeto.
A compatibilidade elétrica e térmica também é crítica: a caixa deve permitir dissipação de calor do display e acomodar blindagem para sinais sensíveis. Ao especificar, considere requisitos de EMC/EMI e a necessidade de grounding ou pontos de aterramento para reduzir ruído em sistemas SCADA e I/O distribuído, especialmente quando integrados a módulos ICP DAS.
Principais aplicações e setores atendidos pelo caixa plástica para display de 7 {KEYWORDS}
A caixa é amplamente aplicada em automação industrial, painéis de máquinas, HMIs embarcadas, quiosques de atendimento, PDVs e displays de supervisão em utilidades (água, energia). Em automação, o display 7" atua como interface operacional, mostrando alarmes, setpoints e telas HMI de controladores. Em utilities e energia, a robustez IP e a facilidade de manutenção são diferenciais.
No contexto de IIoT e Indústria 4.0, o display 7" dentro da caixa plástica serve tanto para visualização local quanto para interação com gateways que enviam telemetria por MQTT ou Modbus TCP. Em OEMs, a caixa permite integrar displays padrão em equipamentos finais sem necessidade de painéis metálicos caros. Em aplicações embarcadas (veículos, painéis móveis), a leveza e isolamento elétrico do termoplástico são vantagens.
Para projetos que exigem robustez adicional, existem variantes com maior grau de vedação, resistência UV e opções estéticas para uso público. Para aplicações que exigem essa robustez, a série caixa plástica para display de 7 da ICP DAS é a solução ideal. Confira as especificações completas em https://www.lri.com.br/aquisicao-de-dados/caixa-plastica-para-display-de-7.
Especificações técnicas do caixa plástica para display de 7 — Dados técnicos detalhados {KEYWORDS}
Tabela de especificações técnicas (material, dimensões, IP, temperatura)
Abaixo está uma tabela com especificações típicas indicativas para uma caixa plástica para display de 7". Recomenda-se confirmar valores na ficha técnica ICP DAS antes de publicação ou compra.
| Campo | Valor típico (indicativo) |
|---|---|
| Material | ABS / PC-ABS (com opção anti-UV) |
| Acabamento | Texturizado ou liso, cores RAL standard |
| Dimensões externas | 210 x 150 x 50 mm |
| Dimensões internas úteis | 200 x 140 x 45 mm |
| Abertura de corte frontal | 165 x 100 mm (tolerância ±0,5 mm) |
| Classificação IP | IP54 (opcional IP65 com vedação adicional) |
| Faixa de temperatura operacional | -20°C a +60°C |
| Resistência UV | UV estabilizado (opcional) |
| Peso | ≈ 220 g |
| Cores | Cinza RAL 7035, preto; customizável |
| Acessórios compatíveis | Espaçadores M3/M4, vedantes de silicone, tampa traseira |
Observação: valores acima são exemplos. Consulte sempre a ficha técnica ICP DAS para dados exatos do modelo a ser adquirido.
Compatibilidade e requisitos de montagem
A montagem do display exige atenção à tolerância do recorte frontal e ao espaçamento para parafusos e conectores traseiros. Recomenda-se uso de espaçadores isolantes (M3/M4) e arruelas para distribuir carga, evitando deformação do plástico. Use parafusos com torques controlados para não gerar trincas — tipicamente 0,5–1,2 Nm dependendo do material.
A profundidade interna deve acomodar conectores (USB, HDMI, LVDS) e eventual conversor de tensão. Verifique também a distância mínima para componentes que geram calor; mantenha um espaço de circulação de ar de pelo menos 5–10 mm em torno do display. Para montagem em painel, use gabarito de corte e jigs para garantir precisão e repetibilidade.
Para aplicações que exigem blindagem EMC, considere placas metálicas internas conectadas ao terra local e grommets para passagem de cabos. Em ambientes com vibração, use arruelas de pressão e fixações com trava para evitar folga e micro-movimentos que possam danificar o display.
Certificações, normas e conformidade
A caixa deve atender requisitos de segurança e de material como RoHS, REACH e, quando aplicável, normas de segurança elétrica como IEC/EN 62368-1. Para classificações de proteção ambiental, utilize a norma IEC 60529 (IP). Em aplicações médicas integradas, consulte IEC 60601-1 para compatibilidade e isolamento.
Normas de inflamabilidade (UL94-V0) são importantes para instalações internas em equipamentos, enquanto testes de envelhecimento UV seguem ISO 11507 / ASTM G154. Para EMC, observe CISPR/EN 55032 e IEC 61000-4-x para imunidade, aplicando blindagem ou filtros conforme necessário.
Além das normas, a conformidade com requisitos de sustentabilidade e reciclagem deve ser considerada no ciclo de vida do produto. A especificação do material influencia o MTBF do conjunto e a facilidade de manutenção em campo.
Importância, benefícios e diferenciais do produto
Escolher uma caixa plástica adequada traz benefícios funcionais como proteção contra poeira e impactos leves, redução de peso e custo de fabricação em comparação a caixas metálicas. Plásticos modernos permitem acabamento estético e opções de personalização, facilitando integração em máquinas e quiosques sem comprometer a proteção do display.
Diferenciais da ICP DAS incluem integração com módulos I/O padronizados, suporte técnico à integração com controladores e opções de acessórios como vedantes, suportes e tampas traseiras. Esses diferenciais reduzem o tempo de engenharia e o risco de falhas por incompatibilidade, impactando positivamente o ROI do projeto. A redução de tempo de integração e menor necessidade de customização manual é mensurável em projeto médio.
Do ponto de vista total cost of ownership (TCO), a caixa plástica apresenta custos iniciais menores e manutenção simplificada; entretanto, em ambientes com alta exposição a EMI ou temperatura extrema, pode ser necessário avaliar caixas metálicas ou versões com tratamento de superfície. Avalie o MTBF do conjunto display + caixa conforme a especificação do fabricante do display.
Guia prático de instalação e uso do caixa plástica para display de 7
Preparação — ferramentas, checklist e inspeção inicial
Antes da montagem, reúna ferramentas: chave torqueável (0,5–1,2 Nm), brocas e gabaritos para corte, espátula para aplicação de silicone, multímetro e detector de continuidade para verificar terra. Prepare também parafusos M3/M4, espaçadores, arruelas e vedantes de silicone.
Faça uma inspeção visual da caixa (verifique trincas, rebarbas e acabamento), confira tolerâncias do recorte e verifique que o display escolhido está conforme especificação dimensional. Cheque compatibilidade de conectores e se há necessidade de extensões ou adaptadores de cabo.
Monte um checklist mínimo: verificar recorte frontal, provar encaixe do display, confirmar acesso a conexões traseiras, executar teste de estanqueidade (se aplicável) e registrar torque aplicado nos fixadores. Documente passo a passo para replicabilidade nas linhas de montagem.
Passo a passo para montagem do display na caixa
- Posicione o display na abertura frontal sem aplicar pressão excessiva.
- Instale espaçadores isolantes na traseira e prenda com parafusos calibrados, distribuindo carga uniformemente.
- Aplique vedante de silicone ou junta de borracha na face frontal se o projeto exigir IP54/65.
Após fixação mecânica, conecte cabos com strain relief e verifique sinal e alimentação antes de selar tampas. Faça um ciclo de inicialização e verifique brilho, dead pixels e resposta do touchscreen (se aplicável) antes da montagem final.
Furação, corte e adaptação no painel — procedimentos seguros
Use gabaritos e ferramentas de precisão (fresa ou serra de corte) para o recorte frontal; evite serrilhas que causem micro-fraturas no plástico. Respeite tolerância de corte recomendada (±0,5 mm) para garantir vedação e alinhamento estético.
Realize cortes em bancada com fixação adequada e utilize rebarbadores para acabamento. Para painéis metálicos, proteja bordas com guarnições para evitar abrasão do gabinete plástico. Utilize filtros e lixas finas para eliminar rebarbas que comprometam a vedação.
Ao adaptar para entradas de cabos, prefira ilhós (grommets) e prensa-cabos com classificação IP compatível. Em caso de adaptação em campo, mantenha um procedimento de inspeção pós-corte para garantir estanqueidade.
Gestão térmica e ventilação em aplicações contínuas
Displays geram calor; mantenha circulação de ar interna ou use dissipadores se o ambiente exceder 40–50°C. Em caixas plásticas, a dissipação é limitada — evite enclausurar fontes de calor sem ventilação.
Quando necessário, adote aberturas com filtros ou microventiladores com proteção IP e controle por termostato para aplicações 24/7. Use materiais com alta estabilidade térmica para evitar deformação ou amarelamento ao longo do tempo.
Monitore temperaturas operacionais e use sensores internos para envio de telemetria via IIoT (MQTT) para prever falhas e planejar manutenção. Isso reduz downtime e preserva MTBF do conjunto.
Selagem IP, proteção contra poeira/água e manutenção de estanqueidade
Para obter IP54/IP65, aplique junta de silicone ou cordão de borracha na face frontal e garanta torque uniforme nos fixadores. Use prensa-cabos com vedante para todas as entradas de cabo e execute testes de jato d’água conforme IEC 60529 quando necessário.
A manutenção preventiva inclui checagem visual das juntas, reaplicação de silicone a cada ciclos de manutenção e verificação de integridade após eventos de impacto. Evite solventes agressivos que degradam vedações e termoplásticos.
Realize testes de estanqueidade em projeto piloto e documente procedimento de reaperto dos fixadores. Registros de manutenção estendem a vida útil do conjunto e mantêm conformidade com normas aplicáveis.
Cabos, conectores e roteamento interno
Planeje roteamento com curvas suaves e separação entre sinais de potência e sinais de baixo nível (I/O). Use blindagem e aterramento adequado para cabos sensíveis e implemente strain relief em todos pontos de entrada.
Utilize grommets e canais de passagem para organizar cabos e evitar abrasão. Em casos de comunicação crítica (Modbus, RS-485), adote pares trançados e resistores de terminação conforme boas práticas de campo.
Documente pinouts e mantenha espaço para futuras expansões ou substituições de módulos I/O. Um bom design facilita manutenção e reduz tempo de parada.
Checklist de testes pós-instalação e manutenção preventiva
- Verificação de alinhamento do display e vedação frontal.
- Teste funcional: sinal, alimentação, touchscreen e resposta do HMI.
- Teste elétrico: continuidade de terra e medição de fuga.
Realize inspeções periódicas (6–12 meses) para verificar vedações, torque nos fixadores e sinais de degradação UV. Registre falhas para análise de MTBF e ajuste de procedimentos.
Integração com sistemas SCADA e IIoT — Conectividade e melhores práticas {KEYWORDS}
Compatibilidade com controladores ICP DAS e módulos I/O
A caixa deve permitir acomodar conectores e cabeamento para módulos ICP DAS, gateways e PLCs compactos. As dimensões internas e pontos de fixação devem permitir montagem de placas de interface e conversores com fácil acesso para manutenção.
Considere espaço para fontes de alimentação com PFC (Power Factor Correction) quando necessário, e para conversores de nível (LVDS/TTL) usados por displays. A integração física facilita a montagem de topologias de comunicação Modbus RTU/TCP, MQTT e outros protocolos IIoT.
A disponibilidade de guias de montagem e suportes específicos da ICP DAS acelera o processo de projeto e reduz risco de incompatibilidade mecânica ou térmica.
Boas práticas de cabeamento, grounding e EMC para integração SCADA/IIoT
Separe cabos de potência de cabos de sinal e utilize aterramento único onde aplicável para reduzir loop de terra. Utilize filtros ferrite e blindagem conectada ao ponto de terra para proteger sinais sensíveis.
Implemente zonas de aterramento (equipotential bonding) e siga recomendações EMC (IEC 61000-4-x) para imunidade a surtos e transientes. Considere o uso de blindagem metálica interna para ambientes com alta interferência eletromagnética.
Testes de conformidade EMC e verificação em bancada devem ser parte do comissionamento, garantindo comunicação estável com sistemas SCADA e mínima perda de pacote em redes IIoT.
Estratégias para monitoramento remoto e telemetria usando o display
Use o display para diagnosticar localmente e, simultaneamente, envie telemetria para plataformas IIoT via protocolo MQTT ou Modbus TCP. Defina alarmes locais e remotos, com logs de eventos armazenados em gateways.
Implante APIs de telemetria e dashboards que consumam dados de dispositivos ICP DAS, permitindo manutenção preditiva e KPI de operação. Isso aumenta eficiência e reduz tempo de resposta a falhas.
Projete a arquitetura de dados com filas e buffers para tolerância a perda de conectividade, garantindo que o display local mantenha funcionalidade HMI mesmo em modo offline.
Exemplos práticos de uso do caixa plástica para display de 7
Painel de máquina e automação industrial — caso prático
Em uma linha de produção, a caixa plástica abriga um HMI 7" que mostra receitas, contadores e alarmes. O modelo adotado ofereceu IP54, suporte a touch e montagem rápida, reduzindo tempo de parada para manutenção.
O projeto incluiu blindagem interna para reduzir ruído de inversores próximos e espaço posterior para conexão com módulos remotos ICP DAS via Modbus. O resultado foi melhor visibilidade de KPIs e redução de paradas por falhas de interface.
Documentação técnica incluiu torques de fixação, procedimento de troca do display e plano de manutenção preventiva com inspeções semestrais.
Quiosques e interfaces de atendimento — implementação típica
Em quiosques, a caixa plástica oferece acabamento estético, vedação contra poeira e facilidade de personalização. Painéis frontais receberam película anti-vandalismo e o gabinete foi fixado com ancoragens antivandalismo.
Para o PDV, a integração com leitores e impressoras exigiu passagem de cabos protegida por pressa-cabos IP65. A solução priorizou segurança elétrica e facilidade de troca de componentes em campo.
O resultado foi maior uptime do equipamento e redução de custos operacionais em ambientes públicos.
Aplicações embarcadas e ambientes móveis
Em veículos de serviço, a leveza do plástico reduziu carga e aumentou isolamento elétrico. Fixações com trava e grommets com resistência à vibração foram essenciais para preservar conexões em movimento.
A caixa foi testada para choque e vibração segundo normas aplicáveis e recebeu montagem com espumas amortecedoras para proteger o display. Considerações sobre temperatura e exposição direta ao sol foram levadas em conta.
Planos de manutenção simplificados e acesso rápido aos conectores minimizaram o tempo de serviço em campo.
Integração com SCADA/IIoT — exemplo de arquitetura e fluxo de dados
Arquitetura típica: display 7" → gateway ICP DAS → rede local (Ethernet) → servidor SCADA / broker MQTT → cloud analytics. O display fornece HMI local e comandos operacionais, enquanto o gateway replica telemetria para central.
Use redundância de caminhos de comunicação e buffering local para garantir continuidade em perda de conexão. A segmentação de rede e VLANs protege o tráfego crítico de IIoT.
Monitoramento remoto permite atualizar telas HMI e ajustar parâmetros sem intervenção física, reduzindo custos de serviço.
Comparações técnicas e erros comuns com produtos ICP DAS similares
Comparativo: caixa plástica para display de 7 vs caixas metálicas e outros modelos ICP DAS
Caixas plásticas oferecem isolamento elétrico, leveza e custo reduzido; caixas metálicas destacam-se em dissipação térmica e proteção EMI. A escolha depende do ambiente: em alta EMI, metálicas com tratamento e grounding são preferíveis.
Modelos ICP DAS podem incluir opções com guias internas, tampas traseiras e vedação IP aprimorada; avalie requisitos térmicos, necessidade de blindagem e custo total. Em ambientes UV extremos, plásticos com estabilizante UV ou alternativas metálicas merecem consideração.
Considere a facilidade de customização e reparabilidade: plásticos são mais fáceis de modificar, enquanto metais trazem durabilidade superior em impacto e abrasão.
Análise de modelos ICP DAS similares — quando optar por cada um
Opte por versões com IP65 para ambientes externos ou expostos a jato d’água. Use modelos básicos IP54 para áreas industriais internas. Quando integrando com módulos ICP DAS sensíveis, prefira modelos com espaços internos maiores e pontos de fixação padronizados.
Para aplicações embarcadas, escolha variantes com fixações antivibração e materiais resistentes a solventes. Avalie opções com suporte para montagem DIN ou trilho, conforme necessidade de integração no painel.
Documente critérios de seleção: ambiente (IP/UV), requisito EMC, espaço interno e facilidade de manutenção.
Erros comuns na seleção e instalação e como evitá-los
Erros frequentes: recorte frontal fora de tolerância, ausência de strain relief, torque excessivo nos parafusos e falta de vedação. Evite padronizando gabaritos de corte e incluindo instruções de torque na documentação.
Ignorar dissipação térmica é outra falha; prever fluxo de ar ou ventilação quando projetos exigem operação contínua. Também é crítico separar cabos de potência e sinal para minimizar ruído.
Teste protótipos em condições reais antes da produção em série para identificar problemas de montagem, interferência e desgaste.
Considerações técnicas avançadas (vibração, UV, exposição química)
Para vibração, use fixações com trava, arruelas de pressão e materiais amortecedores; teste segundo normas IEC de choque/vibração. Para exposição UV, escolha plásticos com estabilização apropriada ou pinturas protetoras.
Em ambientes químicos (solventes, óleos), selecione materiais compatíveis (por exemplo, PC-ABS com resistência química) ou proteções adicionais. Documente requisitos de compatibilidade química antes da especificação final.
Considere envelhecimento acelerado e implemente ciclo de substituição baseado em MTBF e análise de degradação.
Conclusão
A caixa plástica para display de 7 é uma solução versátil e econômica para integrar HMIs em automação industrial, quiosques, aplicações embarcadas e projetos IIoT. Avalie requisitos de IP, ambiente, EMC e térmicos para selecionar a variante correta e reduzir riscos de falha. A ICP DAS oferece opções e acessórios que facilitam integração com controladores e módulos I/O, acelerando o time-to-market.
Ao projetar, siga normas aplicáveis (IEC/EN 62368-1, IEC 60529, RoHS) e adote boas práticas de montagem, grounding e gestão térmica. Realize testes de campo e mantenha documentação de manutenção para preservar MTBF e garantir conformidade. Para aplicações que exigem essa robustez, a série caixa plástica para display de 7 da ICP Das é a solução ideal. Confira as especificações completas e opções de compra em https://www.lri.com.br/aquisicao-de-dados/caixa-plastica-para-display-de-7.
Se tiver dúvidas técnicas específicas sobre recortes, vedação IP ou integração com módulos ICP DAS, comente abaixo — nossa equipe técnica responderá. Para ver produtos relacionados e acessórios, visite também nossa página de produtos: https://blog.lri.com.br/produtos/caixa-plastica-display-7.
