Implementação de Rede RS 485 na Automação Industrial

A rede RS 485 é um padrão de comunicação amplamente utilizado na indústria para conectar dispositivos em um sistema de automação. Ela permite a transmissão de dados em longas distâncias, de até 1200 metros, e pode suportar até 32 dispositivos por linha de comunicação.

Ao contrário de outras redes de comunicação, como RS 232, a RS 485 utiliza um sistema de comunicação diferencial balanceado, o que significa que ela usa dois fios para a transmissão de dados: um fio para o sinal positivo (A) e outro para o sinal negativo (B). Isso torna a rede RS 485 menos suscetível a interferências eletromagnéticas e permite uma comunicação estável e confiável.

Para implementar uma rede RS 485, é necessário seguir alguns passos importantes, desde a escolha do cabo adequado até a configuração dos parâmetros de comunicação. Neste artigo, forneceremos um guia passo a passo completo para ajudá-lo a implementar uma rede RS 485 com sucesso.

Passo 1: Escolhendo o cabo adequado para a rede RS

A escolha do cabo adequado é crucial para garantir uma comunicação estável e confiável na rede RS 485. O cabo mais comumente utilizado é o cabo blindado de par trançado, que consiste em dois fios trançados revestidos por uma camada de isolamento e uma malha externa para proteção contra interferências.

É importante utilizar cabos de boa qualidade, com uma espessura adequada e blindagem eficiente para evitar problemas de comunicação. Além disso, é recomendável utilizar conectores adequados para garantir uma conexão firme e confiável.

Ao escolher o cabo para a rede RS 485, leve em consideração a distância entre os dispositivos e a taxa de transmissão de dados desejada. Cabos de maior espessura podem ser necessários para distâncias maiores ou taxas de transmissão mais altas.

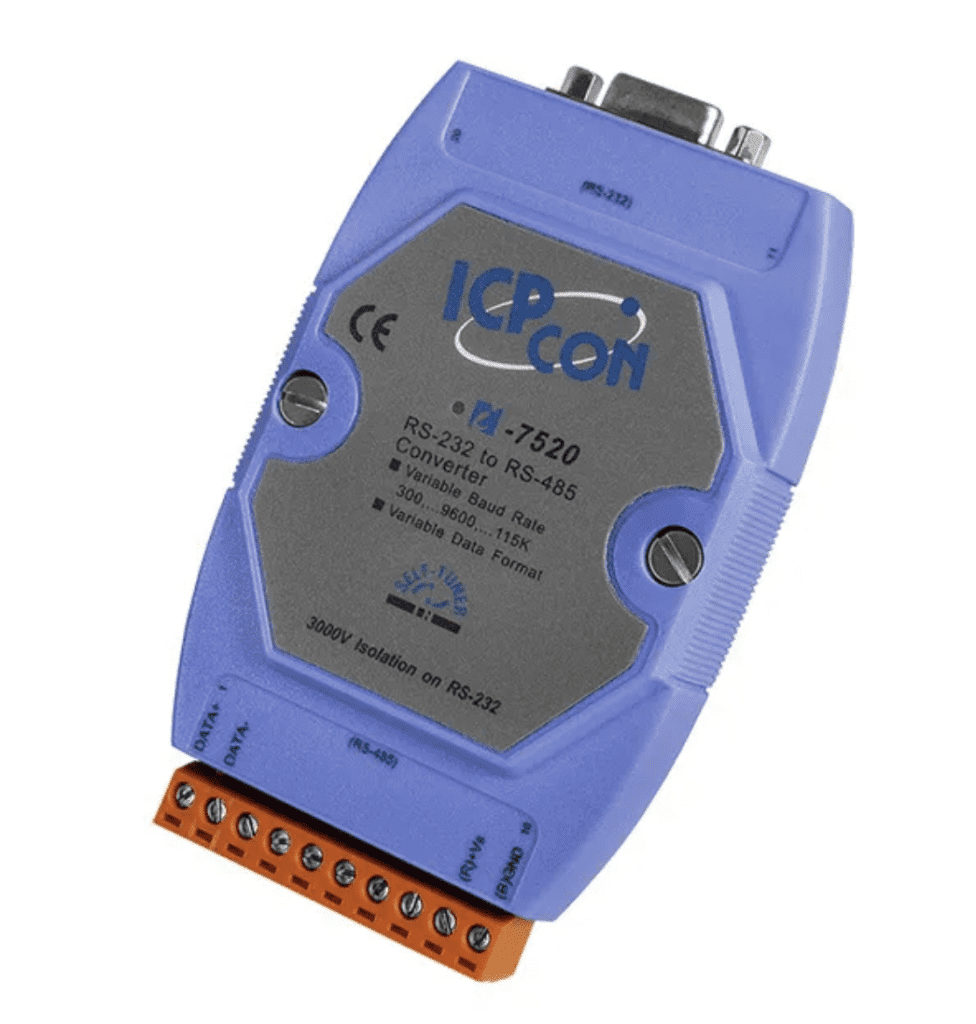

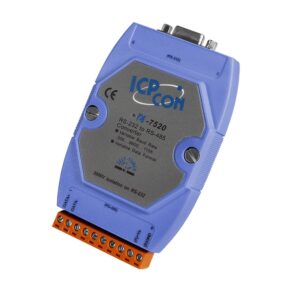

LR-7520 – Módulo Conversor Bi-direcional RS-232 para RS-485, Isolação 3000Vdc na RS-232

LR-7520 - Módulo Conversor Bi-direcional RS-232 para RS-485, Isolação 3000Vdc na RS-232

Passo 2: Identificando os terminais de comunicação 485

Antes de conectar os dispositivos à rede RS 485, é importante identificar os terminais de comunicação RS em cada dispositivo. Geralmente, esses terminais são identificados como “A”, “B” e “GND” (ou terra).

Os terminais “A” e “B” são usados para a transmissão de dados, enquanto o terminal “GND” é utilizado para aterramento e proteção contra surtos elétricos. Certifique-se de seguir as instruções fornecidas pelo fabricante do dispositivo para identificar corretamente os terminais de comunicação RS 485.

Além disso, é importante verificar se os dispositivos possuem terminais de comunicação RS isolados ou não isolados. Os terminais isolados são recomendados quando há a necessidade de proteção contra ruídos e interferências externas.

Passo 3: Conectando os dispositivos à rede RS 485

Após identificar corretamente os terminais de comunicação RS 485 em cada dispositivo, é hora de conectá-los à rede RS 485. Para isso, siga os seguintes passos:

  1. Conecte o fio positivo (A) do cabo RS 485 ao terminal A de cada dispositivo.
  2. Conecte o fio negativo (B) do cabo RS 485 ao terminal B de cada dispositivo.
  3. Conecte o fio GND do cabo RS 485 ao terminal GND de cada dispositivo.
  4. Certifique-se de apertar bem os conectores para garantir uma conexão firme e confiável.
  5. Repita esses passos para todos os dispositivos que serão conectados à rede RS 485.

É importante observar a polaridade correta ao conectar os fios A e B. Inverter a polaridade pode causar problemas de comunicação na rede RS 485. Caso haja dúvidas sobre a polaridade correta, consulte o manual do dispositivo ou entre em contato com o fabricante.

Passo 4: Configurando os parâmetros da rede RS 485

Após conectar os dispositivos à rede RS 485, é necessário configurar os parâmetros de comunicação para garantir uma comunicação estável e confiável. Esses parâmetros incluem a taxa de transmissão de dados, a paridade, o número de bits de dados e os bits de parada.

A taxa de transmissão de dados é medida em bps (bits por segundo) e define a velocidade de transmissão dos dados na rede. É importante definir a mesma taxa de transmissão em todos os dispositivos da rede para evitar problemas de sincronização.

A paridade é usada para verificar a integridade dos dados transmitidos. Pode ser configurada como par, ímpar ou nenhuma. O número de bits de dados define o número de bits utilizados para representar cada caractere transmitido. Os bits de parada indicam o número de bits de parada utilizados para indicar o final de cada caractere transmitido.

Para configurar os parâmetros de comunicação, consulte o manual do dispositivo ou utilize um software de configuração fornecido pelo fabricante. Certifique-se de que todos os dispositivos estejam configurados corretamente para garantir uma comunicação adequada.

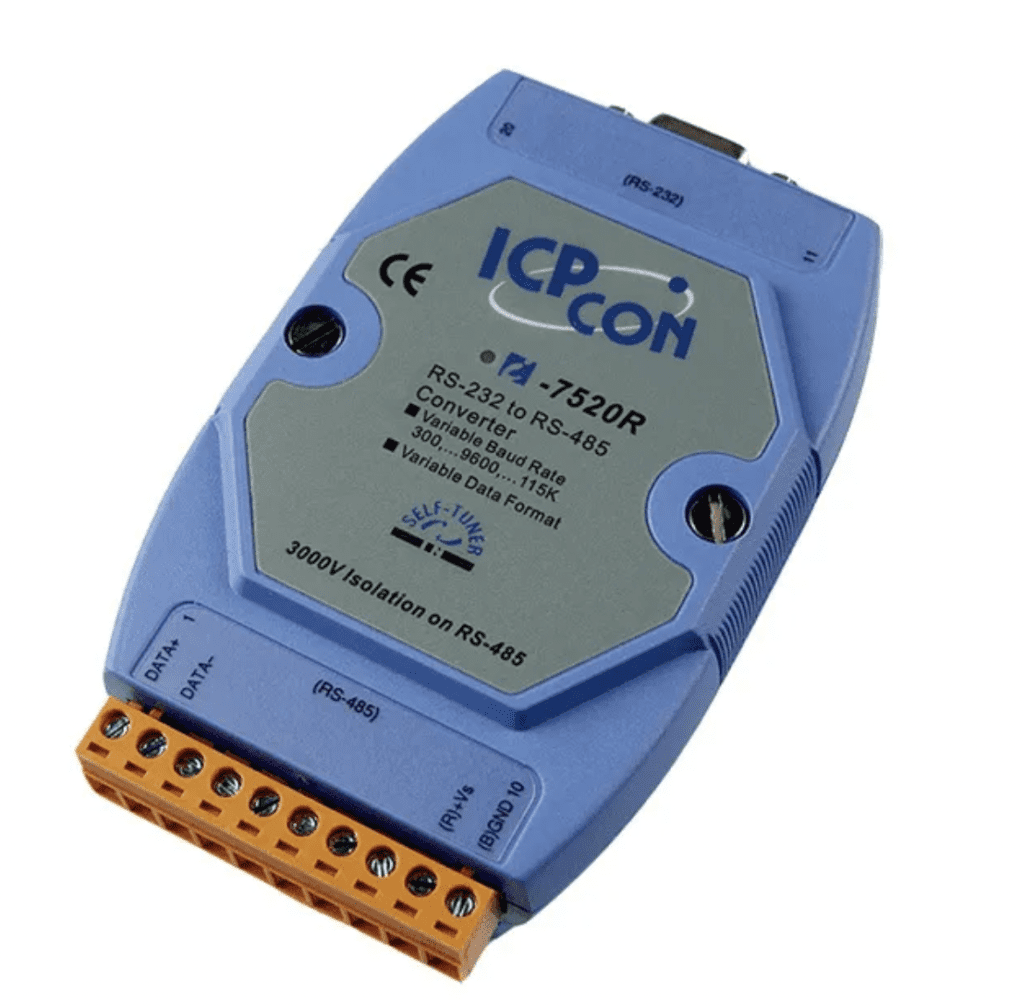

LR-7520R – Módulo Conversor RS-232 para RS-485, Isolação 3000Vdc na RS-485

LR-7520R - Módulo Conversor RS-232 para RS-485, Isolação 3000Vdc na RS-485

Passo 5: Testando a comunicação na rede RS 485

Após conectar os dispositivos e configurar os parâmetros de comunicação, é hora de testar a comunicação na rede RS 485. Existem várias maneiras de testar a comunicação, dependendo do tipo de sistema ou aplicação.

Uma maneira comum de testar a comunicação é utilizar um software de monitoramento ou depuração que permite visualizar os dados transmitidos e recebidos na rede RS 485. Esse tipo de software pode ajudar a identificar problemas de comunicação e facilitar a solução de problemas.

Outra maneira de testar a comunicação é enviar comandos ou solicitações de leitura para os dispositivos conectados à rede RS 485 e verificar se as respostas são recebidas corretamente. Certifique-se de testar todos os dispositivos e todas as funções necessárias para garantir uma comunicação adequada.

Passo 6: Solucionando problemas comuns na rede RS 485

Mesmo seguindo todos os passos anteriores, é possível encontrar problemas de comunicação na rede RS. Alguns problemas comuns incluem ruído eletromagnético, erros de conexão, configuração incorreta dos parâmetros de comunicação, entre outros.

Para solucionar problemas na rede RS 485, siga as seguintes dicas:

  1. Verifique a qualidade do cabo e dos conectores utilizados. Cabos de má qualidade ou conectores mal encaixados podem causar problemas de comunicação.
  2. Verifique se os dispositivos estão corretamente conectados à rede RS 485. Certifique-se de que os fios A, B e GND estejam conectados nos terminais corretos.
  3. Verifique se os parâmetros de comunicação estão configurados corretamente em todos os dispositivos da rede. Certifique-se de que a taxa de transmissão, a paridade, o número de bits de dados e os bits de parada estejam configurados corretamente.
  4. Utilize ferramentas de monitoramento ou depuração para identificar problemas de comunicação e ajudar na solução de problemas.
  5. Caso necessário, entre em contato com o fabricante do dispositivo ou com um profissional especializado para obter suporte técnico adicional.

Conclusão

Implementar uma rede RS 485 pode ser uma tarefa desafiadora, mas seguindo os passos corretos é possível alcançar uma comunicação estável e confiável. A escolha do cabo adequado, a identificação correta dos terminais de comunicação, a conexão adequada dos dispositivos, a configuração correta dos parâmetros de comunicação e a solução de problemas comuns são etapas essenciais para garantir o bom funcionamento da rede.

É importante lembrar que a rede é amplamente utilizada na indústria e em sistemas de automação devido à sua capacidade de transmitir dados em longas distâncias e sua resistência a interferências eletromagnéticas. Portanto, é fundamental seguir os procedimentos corretos e utilizar componentes de boa qualidade para garantir uma comunicação estável e confiável na rede RS.

Seguindo as dicas e orientações fornecidas neste guia passo a passo, você estará pronto para implementar uma rede com sucesso e desfrutar de uma comunicação eficiente em seu sistema de automação.
