Fonte de alimentação AC/DC: o que é e quando utilizar cada tipo de fonte CA/CC

Leandro Roisenberg

Uma fonte de alimentação AC/DC — em português técnico, fonte CA/CC — é o equipamento que recebe a tensão alternada da rede elétrica (127 ou 220 Vca, 60 Hz no Brasil) e entrega na saída uma tensão contínua estabilizada, como 5, 12, 24 ou 48 Vcc. Ela é necessária sempre que a carga — CLP, sensor, rádio, câmera, fita de LED, placa eletrônica — funciona em corrente contínua mas o ponto de energia disponível é uma tomada ou um borne de rede CA.

Este guia explica a diferença entre CA e CC, o que acontece dentro de uma fonte CA/CC, quando usar cada formato (trilho DIN, com caixa, sem caixa, encapsulada, adaptador de parede), como dimensionar com uma conta resolvida e os erros que mais queimam equipamento em campo.

CA e CC: o que significam AC e DC

AC (alternating current) é a corrente alternada, em português CA: a tensão inverte de polaridade periodicamente — 60 ciclos por segundo (60 Hz) na rede brasileira. É a forma em que a energia chega da concessionária, porque é fácil de elevar e abaixar com transformador e de transmitir por longas distâncias. DC (direct current) é a corrente contínua, em português CC: a polaridade é fixa, com um polo positivo e um negativo. É a forma que a eletrônica usa — baterias, painéis solares, microcontroladores, CLPs e LEDs funcionam em CC.

AspectoCorrente alternada (CA / AC)Corrente contínua (CC / DC)
PolaridadeInverte periodicamente (60 Hz no Brasil)Fixa: + e −
Notação em PT-BRVca (ex.: 220 Vca)Vcc (ex.: 24 Vcc)
Símbolo na etiqueta~ (senoide)⎓ (traço contínuo sobre traço tracejado)
Onde apareceTomada, quadro de distribuição, motores de induçãoBateria, painel solar, CLP, sensor, LED, eletrônica embarcada
Como se converteCA → CC: fonte CA/CC (retificador)CC → CA: inversor; CC → CC: conversor CC/CC

Por isso, “12 V AC ou DC” não é detalhe: um equipamento que pede 12 Vcc ligado a um transformador de 12 Vca recebe tensão alternada de 60 Hz, que inverte de polaridade 120 vezes por segundo, com pico de cerca de 17 V (12 × √2) — e muitos circuitos não sobrevivem a isso. Confira sempre o símbolo ao lado da tensão na etiqueta.

Como uma fonte CA/CC transforma CA em CC

Uma fonte chaveada CA/CC moderna faz a conversão em quatro etapas:

  1. Filtro EMI e retificação: a entrada passa por um filtro que barra o ruído de alta frequência e por uma ponte de diodos que transforma a senoide em pulsos de uma só polaridade.
  2. Correção do fator de potência (PFC), quando existe: nas fontes de maior potência, um estágio dedicado faz a corrente puxada da rede acompanhar a forma senoidal da tensão. Os detalhes estão no nosso artigo sobre PFC ativo e passivo.
  3. Chaveamento em alta frequência e transformador: a tensão retificada é chaveada a dezenas de quilohertz e passa por um transformador pequeno, que abaixa a tensão e garante a isolação galvânica entre a rede e a saída. É por chavear em alta frequência que a fonte chaveada é muito menor e mais leve do que uma fonte linear de mesma potência.
  4. Retificação de saída, filtragem e regulação: a saída é retificada de novo, filtrada por indutores e capacitores e mantida estável por uma malha de realimentação, mesmo quando a carga ou a rede variam.

Entrada CA, saída CC e o conector “DC IN”

Muita dúvida vem das marcações dos próprios equipamentos:

  • “AC input” / “entrada AC”: é onde se liga a rede (CA). Nas fontes industriais aparece como bornes L (fase), N (neutro) e terra.
  • “DC IN” / “entrada DC” / “porta DC”: é o conector de um aparelho (roteador, câmera, rádio, CLP, notebook) que recebe corrente contínua de uma fonte externa — normalmente um adaptador CA/CC. Serve para alimentar o aparelho, e a fonte ligada ali precisa ter a mesma tensão, corrente igual ou maior e a polaridade correta (o desenho do plugue com o “+” no centro ou na borda indica isso).
  • “DC OUT” / “saída CC”: são os bornes +V e −V da fonte, de onde sai a tensão contínua para a carga.

Algumas fontes industriais também aceitam CC na entrada. O datasheet da Mean Well MDR-60, por exemplo, declara faixa de entrada de 85 a 264 Vca e de 120 a 370 Vcc — útil em instalações alimentadas por barramento CC. Isso é um dado de cada modelo: só ligue CC na entrada se o datasheet disser que pode.

Quando utilizar cada tipo de fonte CA/CC

O circuito interno é parecido; o que muda é o formato mecânico, a proteção contra o ambiente e a forma de instalar. A escolha certa do formato é a primeira decisão do projeto.

FormatoQuando é a escolha certaCuidado
Trilho DINPainel elétrico e de automação: alimenta CLP, sensores, relés e IHM em 24 Vcc ao lado dos disjuntoresRespeitar o espaçamento de ventilação indicado no datasheet
Com caixa (gabinete metálico perfurado)Máquinas, LED profissional, telecom e bancadas: potências maiores (centenas de watts) com bom custo por wattBornes expostos: precisa ir dentro de um painel ou gabinete
Sem caixa (placa aberta, open frame)Fabricante de equipamento que embute a fonte no próprio produtoO projeto do produto final é que fornece proteção, isolação e ventilação
Encapsulada (módulo em resina)Placa eletrônica de baixa potência: módulo que solda direto na PCB, resistente a poeira, umidade e vibraçãoPotência limitada (tipicamente poucos watts a dezenas de watts)
Adaptador (de parede ou de mesa)Aparelho com conector DC IN: roteador, câmera, rádio, pequeno controladorConferir tensão, polaridade e tipo do plugue

Fonte para trilho DIN

É o padrão do painel de automação: encaixa no trilho de 35 mm, ocupa pouco espaço e tem bornes de parafuso ou mola. Muitos modelos trazem LED ou relé de “DC OK” para o CLP saber que a alimentação está boa. Veja as fontes CA/CC para trilho DIN — monofásicas e trifásicas, da compacta MDR-10 (10 W) às de 960 W, como a SDR-960 (monofásica) e a QT40 (trifásica).

Fonte com caixa

A caixa metálica protege os componentes contra contato acidental e ajuda a dissipar calor; o metal aterrado também ajuda a blindar ruído. Não é, porém, proteção contra água ou poeira: o gabinete perfurado precisa ficar dentro de um painel. É a escolha de melhor custo por watt para potências médias e altas. Exemplo real: a Mean Well LRS-350-24 entrega 14,6 A em 24 Vcc (350 W) num gabinete de 215 × 115 × 30 mm. Veja as fontes CA/CC com caixa.

Fonte sem caixa (open frame)

É a placa da fonte sem gabinete, para quem fabrica equipamento e vai montá-la dentro do próprio produto. Economiza espaço, peso e custo, mas transfere ao projetista a responsabilidade pela proteção contra contato, pela isolação e pela ventilação.

Fonte encapsulada

O circuito é selado em resina dentro de um invólucro plástico, com pinos para soldar na placa ou bornes. A resina protege contra umidade, poeira e vibração e ajuda a distribuir o calor. É a solução para quem precisa de 5, 12 ou 24 Vcc direto da rede dentro de um equipamento eletrônico, sem projetar a fonte do zero.

Adaptador de parede

É a fonte CA/CC que pluga na tomada e entrega a CC por um cabo — com plugue para o conector DC IN do aparelho ou, como nos modelos LRI das fotos abaixo, com pontas livres para ligar em borne. É prático para equipamentos de baixa potência fora do painel. Veja os adaptadores CA/CC.

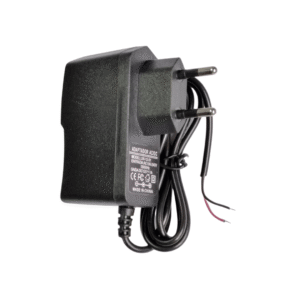

Adaptador de parede CA/CC LRI-12-01, entrada 100 a 240 Vca e saída 12 Vcc 1 A
Adaptador de parede CA/CC LRI-12-03 com saída 12 Vcc 3 A

Como dimensionar uma fonte CA/CC: os cinco números

  1. Tensão de saída: a da carga (24 Vcc é o padrão da automação; 12 Vcc é comum em CFTV e LED).
  2. Corrente: a soma das correntes de todas as cargas, com 20 a 30% de folga.
  3. Tensão de entrada: 127 Vca, 220 Vca ou trifásico; prefira faixa universal (85–264 Vca) se a rede for instável ou o equipamento for para vários lugares.
  4. Temperatura ambiente: acima de certa temperatura a fonte precisa entregar menos potência (derating). A curva está no datasheet.
  5. Corrente de partida da carga: motores, solenoides, lâmpadas e cargas capacitivas puxam picos acima da corrente nominal.

Exemplo resolvido: painel de automação em 24 Vcc

Um painel tem um CLP (0,6 A), 10 sensores indutivos de 30 mA (0,3 A), 8 relés de interface de 25 mA (0,2 A) e uma IHM (0,5 A), tudo em 24 Vcc.

  • Corrente total: 0,6 + 0,3 + 0,2 + 0,5 = 1,6 A
  • Com 25% de folga: 1,6 × 1,25 = 2,0 A
  • Potência: 24 V × 2,0 A = 48 W

Uma fonte de 24 Vcc / 2,5 A (60 W) atende com sobra — a Mean Well MDR-60-24, por exemplo, tem corrente nominal de 2,5 A. Se o painel trabalha quente, confira na curva de derating do datasheet quanto a fonte entrega na temperatura real do painel, não a 25 °C.

Erros comuns ao escolher ou instalar uma fonte CA/CC

  • Confundir CA e CC na etiqueta: ligar 12 Vca onde o aparelho pede 12 Vcc, ou o contrário.
  • Dimensionar sem folga: fonte trabalhando a 100% o tempo todo esquenta e dura menos.
  • Ignorar a temperatura do painel: 50 °C dentro do quadro é comum no verão e muda a potência disponível.
  • Inverter a polaridade no DC IN: sem proteção contra inversão, o aparelho queima na hora.
  • Usar fonte sem caixa ou com caixa perfurada exposta a água, pó ou contato de pessoas.
  • Esquecer o seletor de tensão: algumas fontes com caixa não têm entrada universal. A LRS-350, por exemplo, seleciona 90–132 Vca ou 180–264 Vca por chave — na posição errada, a fonte não funciona ou queima.

Perguntas Frequentes

O que é uma fonte de alimentação AC/DC?

É a fonte que converte a corrente alternada da rede (CA, 127 ou 220 Vca) em corrente contínua estabilizada (CC), como 5, 12, 24 ou 48 Vcc. Em português técnico, chama-se fonte CA/CC.

Qual a diferença entre fonte AC e fonte DC?

Na prática, “fonte AC” costuma indicar a fonte alimentada pela rede CA, e “fonte DC” a fonte que entrega corrente contínua. Uma fonte CA/CC é as duas coisas: entrada CA, saída CC. Já um conversor CC/CC recebe CC (de bateria, por exemplo) e entrega outra tensão CC.

Para que serve a entrada DC IN?

É o conector por onde um aparelho recebe corrente contínua de uma fonte externa, normalmente um adaptador CA/CC. A fonte ligada ali precisa ter a mesma tensão, corrente igual ou maior e a polaridade indicada no aparelho.

O que significa AC e DC?

AC (alternating current) é corrente alternada, escrita CA em português; DC (direct current) é corrente contínua, escrita CC. Por isso as tensões se escrevem 220 Vca e 24 Vcc.

12 V AC ou DC: posso usar um no lugar do outro?

Não. Um aparelho de 12 Vcc ligado a 12 Vca recebe tensão alternada de 60 Hz, que inverte de polaridade 120 vezes por segundo, com pico de cerca de 17 V, e pode queimar. Confira o símbolo ⎓ (CC) ou ~ (CA) ao lado da tensão.

Qual tipo de fonte CA/CC usar em painel elétrico?

Para painel de automação, a fonte para trilho DIN em 24 Vcc é o padrão. Para potências maiores, uma fonte com caixa montada dentro do painel costuma ter melhor custo por watt.

Para comparar modelos por tensão, potência e formato, veja todas as fontes de alimentação CA/CC da LRI, com datasheet em cada produto. Se ficou alguma dúvida de dimensionamento, a engenharia da LRI responde pelo e-mail.
