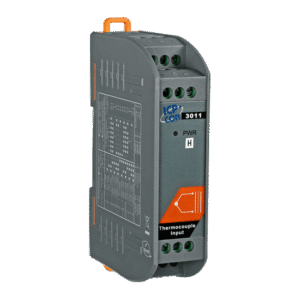

Condicionador Sinal Sg-3011H-G-Cr P/ Termopar Rápido Rohs

Introdução

O SG-3011H-G-CR é um condicionador de sinal para termopar projetado para aplicações industriais que exigem tempo de resposta alto, isolamento galvânico e compatibilidade com ambientes de automação, IIoT e Indústria 4.0. Neste artigo técnico vou detalhar especificações, casos de uso, integração com SCADA/IIoT e boas práticas de instalação para engenheiros de automação, integradores e compradores técnicos. Apresentarei também normas relevantes (por exemplo, IEC 60584 para termopares, IEC 61000-4 para EMC e conformidade RoHS) e conceitos como MTBF e isolamento galvânico aplicados ao SG-3011H-G-CR.

O texto usa a palavra-chave principal SG-3011H-G-CR e secundárias como condicionador de sinal termopar, tempo de resposta alto, isolamento galvânico já no primeiro parágrafo, garantindo otimização semântica. Ao longo do artigo encontrará tabelas de especificações, checklists de seleção e links técnicos para continuidade de pesquisa. Para aplicações que exigem robustez e alto desempenho, a série SG-3011H-G-CR da ICP DAS é a solução ideal; confira as especificações no link de produto abaixo.

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Introdução ao Condicionador de Sinal SG-3011H-G-CR — O que é o SG-3011H-G-CR e por que importa

O SG-3011H-G-CR é um módulo condicionador de sinal dedicado à aquisição de sinais de termopares, com foco em alta velocidade de resposta e isolamento. Ele converte o sinal bruto do sensor em uma saída adequada para sistemas de aquisição ou controladores, preservando precisão e integridade frente a ruído industrial. Essa função é crítica em processos onde a medição de temperatura orienta ações de controle em tempo real.

Em aplicações industriais, ruídos de comutação, loops de terra e interferência eletromagnética comprometem leituras; o SG-3011H-G-CR mitiga esses problemas por meio de isolamento galvânico e filtragem interna. Sua conformidade com RoHS garante adequação a requisitos ambientais e sua construção modular facilita montagem em trilho DIN. Esses atributos o tornam indicado para plantas que demandam medições confiáveis e rápidas.

Do ponto de vista de ciclo de vida, conceitos como MTBF e reparabilidade importam para custos operacionais. O condicionador oferece desempenho robusto, reduzindo a necessidade de recalibração frequente e facilitando integração com arquiteturas IIoT, onde latência e qualidade de dados são requisitos-chave.

Principais aplicações e setores atendidos pelo SG-3011H-G-CR

O SG-3011H-G-CR encontra uso em uma ampla gama de setores industriais que dependem de medições térmicas rápidas e confiáveis. Ele é ideal para linhas de produção, fornos industriais, processos farmacêuticos e setores de alimentos onde controle térmico é crítico. A modularidade e isolamento oferecem vantagem em ambientes ruidosos e distribuídos.

Em utilities e geração de energia, o módulo é usado para monitoramento de componentes quentes e para detecção precoce de desvios térmicos que possam indicar falhas. Na petroquímica, a medição de temperatura em pontos críticos, com resposta rápida, contribui para segurança de processo e prevenção de eventos.

Para P&D e laboratórios, a precisão e tempo de resposta permitem testes de sensores e validações de produto; já em setores automotivo e aeroespacial, é empregado em bancadas de teste e em ensaios que exigem captura de transientes térmicos.

Automação industrial e controle de processos

Em automação, o SG-3011H-G-CR integra-se a controladores PID e PLCs, entregando leituras que suportam malhas de controle com baixa latência. O tempo de resposta rápido reduz overshoot e melhora estabilidade de temperatura em fornos e túnicas de cura. Recomenda-se combinar o condicionador com termopares conforme norma IEC 60584.

A robustez física e isolamento protegem sinais contra harmônicos e ruído de inversores de frequência, com benefício direto na redução de alarmes falsos. Para linhas de produção contínua, isso significa menor desperdício e maior produtividade. A modularidade facilita substituições sem interrupção significativa.

Para integradores, o ganho está na previsibilidade do comportamento em campo e compatibilidade com padrões de cabeamento industriais, diminuindo retrabalho e agilizando comissionamento.

Energia, petroquímica e usinas

Em usinas e instalações petroquímicas, medições térmicas são críticas para segurança e eficiência. O SG-3011H-G-CR, com isolamento galvânico, evita que loops de terra causem leituras incorretas em pontos remotos. A resposta rápida é vital em detecção de hotspots que precedem falhas.

A conformidade com limites de emissão e imunidade (ex.: referências IEC 61000-4-2/4-3/4-4) é esperada em ambientes agressivos; por isso recomenda-se validação de compatibilidade eletromagnética no local. O condicionador pode alimentar alarmes e intertravamentos críticos do processo.

Além disso, a documentação técnica e certificações RoHS facilitam a aceitação em projetos com requisitos regulatórios e de sustentabilidade.

Pesquisa, P&D e laboratórios de ensaio

Em bancada de testes, o tempo de resposta do SG-3011H-G-CR permite observar transientes térmicos e caracterizar sensores ou materiais. A baixa latência é essencial para aquisição sincronizada com sinais elétricos ou mecânicos. Para testes de calibração, a estabilidade de ganho e linearidade reduz incertezas.

Instrumentação de laboratório se beneficia da facilidade de integração com DAQs e softwares de análise. O isolamento também protege equipamentos sensíveis contra loops de terra. Para validação metrológica, recomenda-se rastreabilidade de calibração e uso de padrões de temperatura certificados.

A flexibilidade de configuração de taxa de amostragem ajuda a equilibrar resolução temporal e ruído conforme o objetivo experimental.

Setor automotivo e aeroespacial

Nos ensaios automotivos e aeroespaciais, o SG-3011H-G-CR é usado em testes de bancada e ensaios de bancada-instrumentada para capturar picos térmicos e resposta de sistemas de troca térmica. A compatibilidade com diversos tipos de termopares (K, J, T, etc., conforme IEC 60584) é importante para testes amplos.

A exigência de timestamp preciso e integração com sistemas de aquisição de alta velocidade torna o condicionador adequado para análise de falhas e desenvolvimento de componentes. Em campo, atenção deve ser dada a proteções mecânicas e compressões de cabo para manter integridade das leituras.

Para aplicações aeroespaciais, recomenda-se documentação estrita e verificação de MTBF e ciclos de temperatura para alinhamento com requisitos de qualificação.

Especificações técnicas do SG-3011H-G-CR (tabela de referência)

Apresento uma tabela resumida com os parâmetros técnicos essenciais para seleção e comparação do SG-3011H-G-CR. Consulte o datasheet oficial para valores detalhados e condições de teste. A tabela abaixo contém os campos críticos de decisão.

Tabela de especificações (resumo)

As informações acima devem ser confirmadas no datasheet oficial para projetos críticos. Valores de precisão e tempo de resposta variam conforme tipo de termopar, acondicionamento de cabo e configurações de filtro.

Observação sobre MTBF e ciclo de vida: para estimativas de confiabilidade, avalie o MTBF informado pelo fabricante e considere condições ambientais (temperatura, vibração). Fatores como uso contínuo e exposição a transientes podem reduzir a vida útil.

Observações técnicas e requisitos de instalação

Ao instalar, mantenha os cabos de termopar separados de cabos de potência e inversores para minimizar acoplamento capacitivo. Use aterramento adequado — preferencialmente aterramento de ponto único para sensores sensíveis — e evite laços de terra. O isolamento galvânico do módulo reduz problemas, mas boas práticas de cabeamento continuam essenciais.

Calibração periódica é recomendada para manter precisão; valide leituras com um calibrador de referência rastreável e documente incertezas. Atenção a filtragem: filtros agressivos reduzem ruído, mas aumentam o tempo de resposta. Configure conforme equilíbrio entre estabilidade e velocidade.

Quanto a certificações, verifique requisitos específicos do projeto (por exemplo, IEC 62368-1 para equipamentos eletrônicos) e realize testes de EMC conforme IEC 61000-4-x quando o dispositivo for parte de sistemas sujeitos a normativas estritas.

Importância, benefícios e diferenciais do produto para condicionadores de sinal termopar

O principal benefício do SG-3011H-G-CR é a conservação da integridade do sinal em ambientes ruidosos, graças ao isolamento e condicionamento interno. Esse ganho se traduz diretamente em menor variabilidade nas leituras e decisões de controle mais confiáveis. Para processos críticos, isso reduz riscos e perdas operacionais.

Um diferencial competitivo é a combinação de tempo de resposta elevado com modularidade para montagem industrial, conciliando rapidez e facilidade de integração. Em comparação com soluções genéricas, o SG-3011H-G-CR entrega melhor imunidade a distúrbios comuns em plantas industriais. Além disso, a conformidade com RoHS alinha o produto a políticas de compras sustentáveis.

Do ponto de vista total cost of ownership (TCO), reduzir false trips, retrabalhos e manutenção corretiva gera economia. Conceitos como PFC (Power Factor Correction) geralmente aplicam-se a fontes de alimentação do sistema; ao projetar painéis, considere fontes com PFC para garantir alimentação estável ao SG-3011H-G-CR e demais módulos.

Guia prático e aplicação — Como usar o SG-3011H-G-CR (Condicionador de Sinal SG-3011H-G-CR)

Seleção começa por casar o tipo de termopar com o condicionador e a faixa de temperatura do processo. Verifique compatibilidade (por exemplo, tipo K para altas temperaturas) e leve em conta o comportamento de linearidade em cada faixa. Use tabelas de conversão e considerações de incerteza para selecionar sensor e faixa adequados conforme IEC 60584.

A instalação física requer montagem em trilho DIN e cuidado com fiação: utilize pares trançados e blindagem conectada em uma extremidade, mantenha distância de cabos de potência e use conectores apropriados. Para aterramento, prefira um ponto de referência único e evite laços de terra que gerem correntes parasitas.

Na configuração de parâmetros, ajuste taxa de amostragem e filtros digitais conforme necessidade: para captura de transientes use taxa alta e filtros mínimos; para leituras estáveis use média móvel ou filtro passa-baixa. Documente os parâmetros e ferramentas usadas na calibração.

Seleção do termopar e compatibilidade de sensores

Escolha o tipo de termopar considerando faixa de temperatura, estabilidade química e sensibilidade. Por exemplo, termopar tipo K é versátil e econômico; tipos S/R/B são indicados para altas temperaturas com melhor estabilidade a longo prazo. Verifique a tabela de compensação de junta fria e a necessidade de referência fria.

Avalie também a resistência de cabo e efeitos de comprimento: cabos longos aumentam resistência e ruído; utilize tipicamente cabos compensados para termopar. Para medições de precisão, minimize conexões e evite emendas não especificadas.

Confirme no datasheet do SG-3011H-G-CR a lista de tipos suportados e as faixas associadas a cada tipo, para garantir linearidade e precisão conforme a aplicação.

Instalação física e conexões elétricas

Monte o módulo em painel com ventilação adequada para evitar aquecimento. Siga recomendações de torque para bornes e utilize etiquetas claras para facilitar manutenção. Evite instalar próximo a fontes de calor que possam afetar desempenho.

A blindagem dos cabos deve ser ligada a terra em um único ponto (no painel) e não na caixa do termopar, para reduzir loop de terra. Separe canais de sinal analógico de cabos de alimentação por caminhos distintos no duto.

Para alimentação, prefira fontes com PFC e proteja a entrada DC com fusíveis ou disjuntores adequados; isso melhora a robustez frente a quedas e transientes.

Configuração de parâmetros (taxa de amostragem, filtros, ganho)

Determine a taxa de amostragem com base na dinâmica do processo: para transientes rápidos, amostre a pelo menos 10x a frequência de interesse. Ajuste filtros para balancear ruído vs. latência. Se o módulo oferecer ganho programável, configure para que a resolução efetiva do ADC seja usada sem saturação.

Documente cada alteração de parâmetro e mantenha backup das configurações para restauro rápido. Em ambientes IIoT, sincronize configurações com o gerenciador de dispositivos para controle de versão.

Verificação e validação de resposta rápida

Realize testes de step response e verifique tempo entre mudança de temperatura simulada e leitura estabilizada. Compare com especificações do fabricante e com requisitos do controle. Use instrumentos de referência rastreáveis.

Monitore desvios e ruído em diferentes condições de carga e com o sistema completo em operação para validar comportamento real. Registre logs e timestamps para análise posterior.

Manutenção preventiva e diagnóstico

Implemente rotinas de verificação periódica: inspeção física, verificação de conexões e testes de leitura com padrões calibrados. Identifique sinais de deriva e ruído crescente como indicadores precursores de falha. Documente ocorrências em histórico de manutenção.

Ferramentas de diagnóstico (loop test, leitura de offset) ajudam a detectar problemas sem remover o módulo. Em caso de falha, seguir checklist de isolamento, fonte e fiação frequentemente resolve a maioria dos problemas.

Integração com sistemas SCADA/IIoT e estratégias de integração SG-3011H-G-CR

O SG-3011H-G-CR pode ser integrado em arquiteturas SCADA e plataformas IIoT utilizando gateways e protocolos como Modbus/TCP, OPC-UA ou MQTT. A estratégia comum é concentrar dados de alta frequência em um edge gateway que execute pré-processamento antes de envio à nuvem, preservando largura de banda e garantindo resposta local para alarmes críticos.

Para garantir qualidade de dados, aplique timestamping preciso (NTP ou PTP), buffering local em caso de perda de conectividade e políticas de compressão. No edge, opere validações simples (limites, detecção de salto) para reduzir falsos positivos e alimentar sistemas analíticos com dados confiáveis.

Segurança é essencial: use TLS para transporte, autenticação mútua, segmentação de rede e atualizações firmadas. O isolamento elétrico do SG-3011H-G-CR reduz riscos de falhas físicas, mas a segurança cibernética deve ser aplicada em toda a cadeia.

Protocolos e middleware comuns (sugestões)

Protocolos típicos para integração incluem Modbus RTU/TCP para compatibilidade com PLCs, OPC-UA para interoperabilidade e semântica rica, e MQTT para telemetria leve em soluções IIoT. Escolha conforme latência, segurança e arquitetura desejada.

Middleware como Edge gateways com conversores de protocolo e agentes de normalização simplificam integração entre dispositivos legados e plataformas modernas. Drivers e SDKs da ICP DAS podem acelerar implementação.

Implemente monitoramento do fluxo de dados e health checks para garantir continuidade e detectar degradação de comunicação.

Coleta, normalização e envio de sinais para plataformas IIoT

No edge, aplique filtros, conversões de unidades, compensação de junta fria e verificação de consistência antes de empurrar dados para nuvem. Armazene amostras brutas por janela temporária para diagnóstico de eventos.

Defina políticas de amostragem adaptativas que aumentem taxa durante eventos e reduzam em steady-state para economizar banda. Utilize formatos padronizados (MQTT + JSON/Avro) e metadados (localização, tipo de sensor, precisão).

Implemente gateways que suportem retenção local e reenvio automático pós-interrupção para garantir integridade histórica.

Segurança, sincronização temporal e qualidade de dados

Use sincronização temporal via NTP/PTP para garantir correlação entre eventos térmicos e outros sinais do processo. Implemente autenticação forte e criptografia de transporte para proteger dados sensíveis. Monitore qualidade de dados com métricas de perda, jitter e outliers.

Defina SLAs de saúde do dispositivo (heartbeat) e alarmes automatizados para degradação de sensor ou perda de sincronização. Mantenha logs de auditoria para conformidade.

Exemplos práticos de uso e estudos de caso com o SG-3011H-G-CR

A seguir, três cenários práticos mostram como configurar, validar e integrar o SG-3011H-G-CR em aplicações reais. Cada caso inclui passos de implementação e resultados esperados, servindo como modelo para projetos similares.

Estes exemplos podem ser adaptados conforme requisitos específicos de setor e normas aplicáveis. Para casos reais, consulte suporte técnico do fornecedor e realize testes em banco antes de implantação em escala.

Caso 1 — Monitoramento de forno industrial com resposta rápida

Configuração: termopares tipo K distribuídos no forno conectados a SG-3011H-G-CR montados em painel próximo; gateway edge coleta via Modbus RTU. Ajuste de filtro para minimizar ruído de aquecedores, com amostragem alta durante rampas térmicas.

Métricas: redução de overshoot em ciclos térmicos, menor variabilidade entre zonas e tempo de detecção de anomalia reduzido em ordem de magnitude. Lições aprendidas incluem a necessidade de blindagem rigorosa e validação de juntas frias.

Resultado: maior uniformidade de processo e diminuição de rejeitos.

Caso 2 — Ensaios em laboratório para desenvolvimento de sensores

Setup: bancada com banho térmico controlado, leitura simultânea por SG-3011H-G-CR e calibrador de referência. Testes de step e rampa para caracterizar resposta e linearidade do sensor sob teste.

Calibração: correção de offset e ganho aplicada no edge; análise estatística do ruído e repeatability. Lições: documentar condições ambientais e usar cabos compensados para reduzir incerteza.

Resultado: curva de resposta bem caracterizada e parâmetros de compensação definidos.

Caso 3 — Integração em planta com SCADA e alarmes críticos

Diagrama: sensores em campo → SG-3011H-G-CR → gateway OPC-UA → SCADA. Alarme configurado por thresholds com lógica redundante no edge e no SCADA para segurança.

Fluxo de dados: leituras de alta frequência em buffer local, resumo e envio periódico à SCADA; eventos críticos enviados imediatamente via MQTT para painel de operadores. Resultado: resposta automatizada com menores tempos de intervenção.

Comparação técnica com produtos similares da ICP DAS e análise de alternativas

Comparar o SG-3011H-G-CR com outros módulos permite identificar o ajuste ideal por aplicação. Pontos a comparar: número de canais, precisão, tempo de resposta, isolamento e interfaces. Em muitos casos, a escolha depende da necessidade de alta velocidade vs. múltiplos canais por custo.

A tabela comparativa abaixo apresenta campos propostos para análise entre modelos correlatos (ex.: variantes multi-canal vs. single high-speed). Avalie também o custo de integração e necessidades de certificação do projeto.

Tabela comparativa (campos sugeridos)

Erros comuns na escolha e na instalação — como evitá-los

Erros típicos incluem seleção de tipo de termopar inadequado, aterramento impróprio e filtros mal configurados que mascaram transientes. Evite-os validando requisitos de dinâmica e realizando testes em bancada. Use checklists de pré-comissionamento.

Na instalação, falhas em blindagem e rotas de cabo provocam ruído; separe cabos e siga recomendações do fabricante. Para integração, não subestime a necessidade de timestamping e buffering para alta disponibilidade.

Critérios de seleção técnica para diferentes aplicações

Checklist decisório: (1) dinâmica do processo (transiente vs. estável); (2) número de pontos vs. custo por canal; (3) requisitos de isolamento e segurança; (4) compatibilidade de protocolo; (5) ambiente (temperatura, corrosão). Use essa matriz para justificar seleção técnica.

Priorize módulos com documentação completa e suporte do fabricante para reduzir riscos de projeto.

Conclusão e chamada para ação — Solicite cotação ou entre em contato

O SG-3011H-G-CR da ICP DAS é uma solução robusta para medição de termopares com alta velocidade de resposta, isolamento galvânico e integração facilitada com arquiteturas SCADA/IIoT. Seus diferenciais reduzem ruído, melhoram a qualidade de dados e diminuem intervenções corretivas, impactando positivamente o OEE de plantas industriais.

Para aplicações que exigem essa robustez, a série SG-3011H-G-CR da ICP DAS é a solução ideal. Confira as especificações detalhadas e solicite suporte técnico em: https://www.lri.com.br/modulos-de-aquisicao-de-dados/sg-3011h-g-cr-condicionador-de-sinal-entrada-termopar-com-tempo-de-resposta-de-alta-velocidade-rohs. Outra referência de produto e material técnico está disponível em nosso blog de produtos: https://www.blog.lri.com.br/sg-3011h-g-cr.

Se você está avaliando soluções para seu projeto, pergunte nos comentários sobre cenários específicos (tipo de termopar, ritmo de produção, protocolos) e responderemos com orientações práticas. Consulte também artigos complementares sobre medição de temperatura e integração SCADA: https://blog.lri.com.br/medicao-de-temperatura-termopar e https://blog.lri.com.br/integracao-scada-opc-ua.

Perspectivas futuras e recomendações estratégicas para Condicionador de Sinal SG-3011H-G-CR

A tendência é aumentar a adoção de soluções edge-to-cloud com pré-processamento local e modelos de manutenção preditiva baseados em dados térmicos de alta frequência. Investir em condicionadores com baixo ruído, timestamping preciso e interfaces padronizadas (OPC-UA/MQTT) prepara a planta para análises avançadas e machine learning.

Recomenda-se roadmap de medição que inclua testes de interoperabilidade, políticas de segurança e atualização de firmware. Avalie também a integração de telemetria com CMMS para alinhamento de manutenção preventiva via KPIs baseados em dados de temperatura.

Por fim, mantenha políticas de calibração e controle documental para garantir conformidade metrológica e permitir tomada de decisão embasada.

Incentivo à interação: deixe dúvidas nos comentários, relate seu caso de uso ou peça uma análise comparativa para sua planta.
