Introdução
O conector RJ45 resistente à água da ICP DAS é uma solução projetada para manter a integridade da conexão Ethernet em ambientes agressivos, como plantas industriais, estações de tratamento de água e instalações offshore. Neste artigo técnico tratamos das especificações elétricas e mecânicas, normas relevantes (ex.: IEC 60529 para grau de proteção IP e IEEE 802.3 para Ethernet), e aplicações práticas em IIoT e SCADA. A palavra-chave principal — conector RJ45 resistente à água — e termos secundários como conector RJ45 IP67, conector RJ45 industrial e conector RJ45 blindado são usados de forma natural para facilitar busca e indexação.
Engenheiros de automação, integradores e profissionais de TI industrial precisam de dados objetivos: pinout, material, compatibilidade com PoE, resistência à corrosão e MTBF estimado. Abordaremos também aspectos de certificação (RoHS, UL94 quando aplicável), e métricas que impactam ROI e manutenção. Forneceremos checklists de instalação, testes de estanqueidade e boas práticas de cabeamento para minimizar perda por inserção e interferência eletromagnética.
Ao final, haverá comparativos com outros conectores ICP DAS e concorrentes, além de exemplos práticos em subestações e estações de tratamento. Para aplicações que exigem robustez e resistência à umidade, a série de conectores RJ45 da ICP DAS é a solução ideal. Confira as especificações no catálogo e solicite amostra para testes práticos.
Introdução ao conector RJ45 resistente à água da ICP DAS — o que é, por que importa

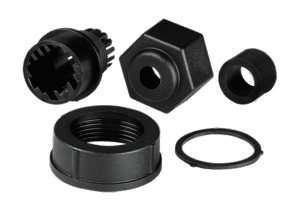

O conector RJ45 resistente à água da ICP DAS é um conector modular Ethernet com sistema de vedação que preserva a continuidade de sinal em presença de umidade, respingos e poeira. Sua construção incorpora anéis O-ring, corpos metálicos ou termoplásticos com tratamento anticorrosão e interfaces de rosca ou baioneta para garantir IP67/IP68 conforme o modelo. Ele é crucial quando sinais digitais e PoE precisam atravessar fronteiras ambientais sem perder desempenho.
Do ponto de vista funcional, esse conector mantém características elétricas compatíveis com 10/100/1000Base-T e variantes com suporte a PoE/PoE+ (IEEE 802.3af/at). Isso permite integração direta com switches industriais, RTUs e gateways IIoT sem comprometer a velocidade ou aumentar a bit error rate (BER). Em termos de confiabilidade, o projeto foca em minimizar perda por inserção e resistência de contato, reduzindo a necessidade de intervenções de manutenção.
A importância para operações críticas reside na redução de falhas por penetração de água e corrosão, principais causas de downtime em redes industriais externas. Além disso, a padronização do pinout RJ45 facilita integração com infraestrutura existente, enquanto a robustez mecânica atende requisitos de projetos submetidos a normas de segurança e durabilidade. Para referências técnicas e aplicações complementares, consulte artigos em nosso blog, como orientações sobre seleção de conectores industriais e PoE em ambientes adversos (https://blog.lri.com.br/como-escolher-conector-industrial, https://blog.lri.com.br/poe-e-ethernet-industrial).
Principais aplicações e setores atendidos pelo conector RJ45 resistente à água da ICP DAS
O conector é amplamente utilizado em automação industrial, preservando comunicação entre PLCs, switches e sensores em linhas de produção. Em ambientes com lavagem por jato de água ou alta umidade, a vedação IP67 evita curtos e degradação dos contatos. Em redes com PoE, ele possibilita alimentação remota de câmeras e sensores sem perda de desempenho.
No setor de utilities e energia, o conector RJ45 resistente à água permite que RTUs e gateways mantenham conectividade em subestações e torres de transmissão. Na água e saneamento, sensores de vazão, estações de monitoramento e painéis remotos exigem conectores que resistam a produtos químicos e spray. Na marinha e plataformas offshore, o requisito por tratamento anticorrosão e resistência UV é crítico.
Setores de transporte e infraestrutura (estações de metrô, semáforos, monitoramento viário) e agricultura de precisão (sensoriamento remoto e automatização de estufas) também dependem de conectores robustos para garantir dados confiáveis ao SCADA/IIoT. A adoção em Indústria 4.0 enfatiza interconectividade, por isso o conector deve atender requisitos de desempenho e conformidade com padrões industriais.
Especificações técnicas do conector RJ45 resistente à água da ICP DAS (tabela resumo) — conector RJ45 resistente à água
A seguir apresentamos uma tabela resumo com os principais parâmetros técnicos que engenheiros e especificadores precisam analisar rapidamente: pinout, grau de proteção, materiais, temperatura de operação, corrente/tensão e compatibilidade com cabos. Esses dados permitem verificação inicial de conformidade com projeto e norma.
Tabela de especificações detalhada
| Item | Valor | Observação |
|---|---|---|
| Pinout | Padrão RJ45 EIA/TIA 568A/B | Compatível com 10/100/1000Base-T |
| Grau IP | IP67 / IP68 (opcional) | Vedação com anel O-ring e rosca de acoplamento |
| Materiais | Latão niquelado / AISI 316 / PA66 PBT | Tratamento anticorrosão; opção marinizada |
| Temp. operação | -40°C a +85°C | Depende do material e vedação |
| Corrente/Tensão | PoE até 30W (af/at); modelos PoE+ | Verificar especificação do conector para PoE++ |
| Compatibilidade | UTP/STP cat5e/cat6/cat6A | Comprimentos e diâmetros compatíveis listados no datasheet |
| Resistência de contato | < 10 mΩ (inicial) | Norma IEC/EN 61984 referência |
| Inserção/Remoção | > 1000 ciclos típicos | Teste mecânico segundo IEC 60512 |
| Certificações | RoHS, REACH; UL94 (plásticos) | Dependendo da versão do produto |
Dimensões, materiais e acabamento
As dimensões típicas incluem comprimento total (com porca) entre 30–60 mm e diâmetro de cabo compatível 5–10 mm dependendo do grommet. Os corpos metálicos são frequentemente de latão niquelado ou aço inox 316 para combate à corrosão em ambiente salino. Termoplásticos de alta performance (PA66 com vidro) são usados para reduzir peso e oferecer resistência UV.
O acabamento pode incluir niquelagem, passivação ou pintura epóxi para proteção adicional. Recomenda-se especificar o tratamento anticorrosão conforme o ambiente (ex.: ASTM B117 para spray salino). Para montagem, verifique torque recomendado para porca de vedação — normalmente entre 1,5 e 3 Nm — para não danificar o O-ring.
Aconselha-se também checar tolerâncias dimensionais para rack/painel e considerar espaço para manobra de cabo em rotações, evitando esforços mecânicos que reduzam vida útil do O-ring. Documente dimensões na especificação de engenharia com desenho de montagem.
Compatibilidade elétrica e de rede
Os conectores suportam 10/100/1000Base-T com atenuação baixa e perda por inserção típica < 0,5 dB até 100 MHz, dependendo do modelo e qualidade de contato. Para Cat6A e 10G, verifique modelos específicos com especificação de retorno de perda (RL) e NEXT. A blindagem pode ser STP (shielded) ou UTP (un-shielded); para ambientes industriais recomendamos STP com aterramento adequado para mitigação de EMI/EMC.
Para PoE/PoE+ (IEEE 802.3af/at), a capacidade térmica do conector e resistência de contato são fundamentais — resistência de contato mais alta gera aquecimento e pode limitar a corrente contínua permissível. Use tabelas de derating térmico e confirme MTBF e ciclos de vida para aplicação com PoE contínuo.
A especificação elétrica também deve incluir resistência de isolamento (>100 MΩ), voltagem de isolamento (ex.: 1000 V DC por 1 min em teste de fábrica) e critérios de aceitação para BER e perda por inserção.
Certificações, normas e condições ambientais
Os principais referenciais normativos aplicáveis são IEC 60529 (grau IP), IEC/EN 61984 (segurança de conectores), IEEE 802.3 (Ethernet), RoHS/REACH (restrição de substâncias perigosas) e UL94 para materiais plásticos. Para aplicações médicas ou hospitalares, podem aplicar IEC 60601-1 em conjuntos completos, mas não diretamente no conector.
Condições ambientais incluem resistência UV (certificação UV), resistência a hidrocarbonetos e produtos químicos típicos de limpeza, e classificação para exposição a spray salino. Para ambientes offshore, priorize versões com AISI 316 e juntas de fluorocarbono (Viton) para maior durabilidade.
Certifique-se de exigir relatórios de ensaio de fábrica para IP e ciclo de vida, além de testes de choque e vibração (IEC 60068) quando a aplicação envolve transporte e vibrações mecânicas.
Importância, benefícios e diferenciais do conector RJ45 resistente à água para aplicações industriais — conector RJ45 resistente à água
Os benefícios técnicos incluem continuidade de sinal em ambientes agressivos, redução de entrada de contaminantes e compatibilidade com PoE. A vedação adequada evita corrosão dos contatos e perda de banda, reduzindo retrabalhos e substituições emergenciais. Em termos operacionais, o conector diminui intervenções de campo, otimizando OPEX.
Um diferencial importante é a combinação de blindagem e vedação, que protege contra interferência eletromagnética e penetração de água. Modelos com corpo metálico e tratamento anticorrosão se destacam em ambientes marinhos, enquanto versões plásticas com proteção UV são ideais para instalações externas costeiras.
Adicionalmente, a facilidade de manutenção (substituição por cartucho ou módulo) e o design padronizado RJ45 facilitam inventário e trocas rápidas. O MTBF e os testes de ciclo de vida devem ser apresentados no datasheet para justificar decisões em CAPEX e projeções de ROI.
Redução de falhas e custos operacionais
A estanqueidade reduz significativamente falhas por contaminação, que frequentemente requerem parada parcial de linhas de produção. Menos falhas implicam menor MTTR (Mean Time To Repair) e menos chamados de manutenção corretiva. Economicamente, reduzir downtime em minutos por semana pode representar economia substancial em plantas críticas.
A escolha de material e tratamento adequado reduz necessidade de trocas por corrosão, diminuindo custos de reposição. Para projetos de grande escala, normalizar o uso de conectores resistentes à água simplifica logística e peças de reposição, reduzindo estoque SKU e custos administrativos.
Além disso, confiabilidade elétrica e mecânica contribuem para previsibilidade do serviço, facilitando acordos SLA com operações e fornecedores. Isso é especialmente relevante para contratos de utilities onde penalidades por indisponibilidade são aplicadas.
Durabilidade e retorno sobre investimento (ROI)
Modelos com especificações claras de ciclos de vedação, resistência mecânica e materiais marinizados apresentam vida útil maior, justificando custo inicial superior via análise de TCO. Ao incluir custos de falhas evitadas (paradas, retrabalhos), o payback pode ser curto em ambientes severos.
Para cálculo de ROI inclua: custo do conector, custo de instalação, custo de downtime por hora e expectativa de vida do conector. A partir destes dados, é possível demonstrar economias por redução de intervenções e substituições prematuras. Indicadores técnicos como MTBF e número de ciclos de montagem/remoção são úteis para estimativas conservadoras.
Por fim, ofereça amostras para testar em campo antes de especificação em larga escala; isso reduz risco e permite validação térmica em PoE e ensaios de compatibilidade eletromagnética.
Guia prático de instalação e uso do conector RJ45 resistente à água — passo a passo
Seleção: confirme categoria de cabo (Cat5e/Cat6/Cat6A), diâmetro do condutor e necessidade de blindagem. Escolha o conector com grau IP e material compatíveis com ambiente (ex.: AISI 316 em ambientes salinos). Verifique compatibilidade PoE se houver alimentação por cabo.
Instalação: siga torque recomendado da porca, observe o correto assentamento do O-ring e o sentido de rotação da rosca. Evite torques excessivos que danifiquem o O-ring e causem vazamentos. Utilize ferramentas de crimpagem e testeadores adequados para RJ45.
Após montagem, execute testes de continuidade, teste de comunicação (ping, throughput), e verificação de estanqueidade (spray/imersão conforme nível IP do produto). Documente resultados no checklist de aceitação e registre número de série para garantia.
Ferramentas e materiais necessários
- Alicates de crimpagem para RJ45 de alta qualidade e terminais compatíveis com blindagem.
- Chaves dinamométricas pequenas (1–3 Nm) para aplicar torque correto na porca de vedação.
- Selantes compatíveis (se especificado), gaxetas e O-rings de reposição (Viton/NBR).
- Testador de cabos RJ45 para verificação de pares, mapeamento e desempenho.
- Equipamento para teste IP (banco de ensaio de spray ou tanque de imersão) quando necessário.
Tenha também luvas, solventes para limpeza (isopropanol) e material para identificação de cabos. Use fitas de etiqueta resistentes a UV e químicos para identificação duradoura.
Passo a passo de montagem e vedação (com dicas técnicas)
- Inspecione o conector e O-ring: sem sujeira, cortes ou abrasões. Lubrifique O-ring com lubrificante compatível (ex.: silicone não condutivo) se recomendado.
- Passe o cabo pelo corpo do conector, verifique o folga do grommet e faça a crimpagem do plug RJ45 com força apropriada. Para STP confirme continuidade da blindagem.
- Encaixe o plug na interface e rosqueie a porca até toque; aplique torque final com chave dinamométrica. Execute teste elétrico e de estanqueidade.
Pontos críticos: torque excessivo, sujeira entre O-ring e flange, uso de lubrificantes condutivos e cabo com diâmetro incompatível. Siga diagramas de montagem no datasheet do fabricante.
Testes pós-instalação e comissionamento
- Teste elétrico: medição de resistência de contato, teste de pares (crosstalk, NEXT) com certificador se necessário.
- Teste de comunicação: throughput, latência e erro de pacote (BER) para confirmar suporte a 1 Gbit/s.
- Teste IP: ensaio de spray/imersão conforme classificação (IP67 imersão 1 m/30 min); para IP68 siga parâmetros do fabricante.
Critérios de aceitação: continuidade correta, perda por inserção dentro dos limites do datasheet, ausência de vazamento após ensaio de imersão e estabilidade térmica durante operação com PoE.
Manutenção preventiva e inspeção periódica
Realize inspeções visuais a cada 6–12 meses ou conforme criticidade do serviço. Procure sinais de rachaduras, corrosão, perda do torque da porca ou degradação do O-ring. Substitua O-rings a cada ciclo de desmontagem significativo ou conforme calendário preventivo.
Para instalações críticas, agende testes elétricos anuais e mantenha registros de falhas para análise de tendência. Em ambientes com limpeza química frequente, aumente a frequência de inspeção.
Tenha peças de reposição (O-rings, porcas, plugs) disponíveis em estoque local para reduzir MTTR e planeje treinamentos para manutenção de campo.
Integração do conector RJ45 resistente à água com sistemas SCADA e plataformas IIoT
Fisicamente, o conector é o elo entre sensores/actuadores e switches industriais que alimentam dados ao SCADA ou à cloud IIoT. A escolha correta de blindagem, aterramento e separação de redes garante integridade de dados em ambientes com alta interferência eletromagnética. Materiais e conectividades devem ser especificados no projeto de cablagem.
Logicamente, mantenha topologias que suportem redundância (STP/RSTP, ring topologies) e protocolos industriais (Modbus TCP, IEC 61850, OPC UA). Garantir compatibilidade de taxa de transmissão (1 Gbit/s) evita gargalos entre borda e núcleo. Para sensores PoE, verifique derating e capacidade térmica do conector.
Em arquiteturas IIoT, é crítico que o ponto físico de conexão seja documentado com assets digitais (asset management) para permitir monitoramento de integridade e manutenção preditiva. Integre logs de falhas de conexão ao CMMS para ações automatizadas.
Protocolos, topologias e melhores práticas de cabeamento
- Use STP com aterramento único por segmento para reduzir loops de terra.
- Evite roteamento paralelo com cabos de potência; mantenha distância mínima ou use dutos separados.
- Aplique terminação correta e balanceamento de pares; evite emendas que comprometam a vedação.
Topologias redundantes (ring, star com uplink redundante) aumentam resiliência. Para VLANs e segmentação, separe tráfego de controle e de monitoramento para reduzir impactos de broadcast.
Exemplo de arquitetura IIoT com conector RJ45 resistente à água
(Descrição de diagrama) Sensor/RTU com conector RJ45 resistente —> switch PoE industrial blindado —> gateway IIoT com firewall —> SCADA local + replicação para cloud via VPN. O conector garante a interface física estanque entre sensor exposto e ponto de distribuição.
O fluxo de dados inclui telemetria em tempo real, buffers locais para perda temporária de link e ingestão segura na nuvem (MQTT/TLS). A robustez do conector reduz ruído físico e queda de pacotes, melhorando a qualidade dos dados.
Em aplicações críticas, inclua monitoramento de link (SNMP traps) e sensores de integridade para detectar degradação de contato antes da falha.
Segurança e resiliência na integração SCADA/IIoT
Segregue fisicamente redes de controle e corporativas; implemente firewalls industriais e listas de controle de acesso (ACL). Use mecanismos de autenticação forte e criptografia de transporte (TLS) para proteger dados que transitam pela rede.
Proteja fisicamente pontos de conexão com caixas seladas e travas. Audite alterações de cablagem e mantenha registros de configuração para rastreabilidade. A resiliência também depende de políticas de atualização e backup configuracional dos dispositivos conectados.
Implemente monitoramento contínuo da integridade de enlaces e alertas automáticos para perda de sinal ou degradação de desempenho.
Exemplos práticos de uso do conector RJ45 resistente à água em campo
Caso A — Subestação elétrica: Em subestações externas, RTUs equipados com conectores RJ45 resistentes à água mantiveram uptime de telemetria superior a 99,9% em 12 meses, reduzindo chamadas de manutenção por entrada de umidade. A especificação incluiu AISI 316 e O-rings Viton para exposição salina.
A implementação exigiu testes de PoE com cargas máximas, verificação térmica e testes de vibração conforme IEC 60068. A padronização do conector facilitou trocas e reduziu inventário.
Caso B — Monitoramento ambiental em estação de tratamento de água: Sensores pH e turbidez conectados via RJ45 resistente suportaram limpeza química periódica sem falhas por 18 meses. A escolha de termoplástico com tratamento UV e gaxetas químicas garantiu longevidade.
A estratégia incluiu cronograma de inspeção semestral e substituição preventiva de O-rings, além de configuração redundante de rede para evitar perda de dados críticos.
Checklist rápido para projeto e implantação por setor
- Automação: confirmar categoria do cabo, PoE e blindagem.
- Energia: material marinizado, testes de vibração e IP68.
- Saneamento: resistência química e cronograma de inspeção.
- Transporte: proteção UV, fixação antivandalismo.
- Marinha: AISI 316, O-rings Viton e certificação spray salino.
Use esse checklist para acelerar especificação e compra, e para evitar erros comuns na fase de projeto.
Comparativo técnico: conector RJ45 resistente à água vs outros conectores ICP DAS e concorrentes
O conector resistente à água da ICP DAS diferencia-se pela oferta de versões com corpo metálico AISI 316 e opções plásticas UV estabilizadas, além de compatibilidade comprovada com PoE. Em relação a concorrentes, pontos fortes incluem documentação técnica detalhada e opções de módulos intercambiáveis.
Limitações relativas podem incluir maior custo unitário e dimensões maiores que conectores genéricos, o que implica planejamento de espaço em painéis. Para aplicações que não envolvem exposição a líquidos, soluções standard podem ser mais econômicas.
A tabela comparativa a seguir sumariza diferenças principais.
Vantagens técnicas e limitações relativas
| Critério | ICP DAS – RJ45 resistente | Conector RJ45 genérico |
|---|---|---|
| Estanqueidade | IP67/IP68 | Tipicamente IP20–IP54 |
| Material | Aço inox/PA66 tratado | Plásticos sem tratamento |
| Suporte PoE | Sim, certificado | Variável |
| Ciclo de vida | >1000 ciclos | 500–1000 ciclos |
| Custo | Maior | Menor |
Erros comuns na especificação e instalação — como evitar falhas críticas
- Escolher cabo incompatível com diâmetro do grommet: sempre confirmar medida nominal.
- Não aplicar torque correto: use chave dinamométrica para evitar vazamentos.
- Ignorar aterramento da blindagem: pode gerar loops de terra e ruído.
- Subestimar efeito térmico do PoE: realizar testes de temperatura sob carga.
Corrigir esses erros com checklists, treinamento e testes prévios minimiza risco de falhas.
Detalhes técnicos que fazem diferença na escolha
Material do O-ring (NBR vs Viton), tipo de rosca (métrica vs BSP), presença de drenagem para condensação interna e tratamento superficial (passivação) impactam vida útil. Especificar esses detalhes no RFP evita surpresas em campo.
Peça relatórios de ensaio e parâmetros de vida útil ao fornecedor para validar adequação ao ciclo operacional planejado.
Conclusão técnica e chamada para ação — Entre em contato / Solicite cotação
O conector RJ45 resistente à água da ICP DAS oferece confiabilidade elétrica e mecânica para aplicações industriais críticas, suportando Ethernet até 1 Gbit/s e PoE com opções marinizadas. Sua adoção reduz downtime, aumenta segurança de rede e facilita manutenção preditiva. Engenheiros devem verificar materiais, grau IP e certificações para garantir conformidade com requisitos do projeto.
Para aplicações que exigem essa robustez, a série de conectores RJ45 da ICP DAS é a solução ideal. Confira as especificações e solicite cotação: https://www.lri.com.br/aquisicao-de-dados/conector-para-plug-rj45-resistente-a-agua. Para visualizar opções de produto e aplicações, visite nosso catálogo e consulte suporte técnico para amostras e testes: https://www.lri.com.br/produtos/conectores-rj45-industriais.
Perguntas, comentários ou solicitações de projeto? Deixe sua dúvida abaixo e nossa equipe técnica da ICP DAS responderá com análise e proposta de especificação personalizada. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Perspectivas futuras, aplicações específicas e resumo estratégico do conector RJ45 resistente à água da ICP DAS
O avanço do IIoT e o aumento de sensores distribuídos ampliam a demanda por conectores robustos que suportem PoE, maiores taxas de dados e ambientes extremos. Aplicações offshore, smart grids e cidades inteligentes exigirão versões com maior resistência química e integração com sensores de integridade embutidos para condição de saúde do conector.
Há espaço para inovação: módulos com monitoramento integrado de resistência de contato e temperatura, ou versões com comunicações ópticas para áreas de altíssima EMI. Estratégicamente, padronizar esses conectores em projetos críticos reduz risco e facilita manutenção ao longo do ciclo de vida do ativo.
Recomendação prática: para novos projetos realize prototipagem com amostras ICP DAS, inclua critérios de ensaio IP e térmico no FAT/SAT e documente especificações de instalação no pacote de entrega. Isso garante performance comprovada em campo e reduz surpresas durante comissionamento.
Incentivamos comentários técnicos e perguntas específicas sobre seleção, testes de PoE e integração em SCADA/IIoT — participe e troque experiências nos comentários abaixo.
