Introdução
O conversor USB para CAN 2 portas da ICP DAS é um dispositivo de interface que permite conectar barramentos CAN/CAN2.0 a hosts via USB, suportando aplicações de bancada, automação industrial, testes de ECU e integração IIoT. Desde o primeiro parágrafo, destacamos que este USB-CAN oferece baixa latência, robustez eletromagnética e caixa metálica para uso em ambientes industriais. Em projetos de utilities, manufatura e OEE, o equipamento atua como ponte confiável entre redes de campo e sistemas de aquisição/SCADA.
Tecnicamente, o produto implementa as camadas físicas e de enlace do padrão ISO 11898 para CAN e é compatível com ferramentas como socketCAN (Linux) e utilitários CAN para Windows. Em termos de conformidade e segurança, recomenda-se avaliar normas aplicáveis como IEC/EN 62368-1 (segurança de equipamentos eletrônicos), IEC 61000-6-2/4 (imunidade/emi industrial) e requisitos de isolamento conforme projeto. Para profissionais que buscam integração confiável entre PC/edge e barramento CAN, este conversor é uma peça-chave.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Introdução ao Conversor USB para CAN 2 portas
Este conversor USB-CAN de duas portas da ICP DAS converte USB host para duas interfaces físicas CAN independentes, permitindo diagnóstico, logging e controle em sistemas com múltiplos segmentos CAN. Ele se destina a engenheiros de automação, integradores e equipes de teste que precisam de sincronismo entre linhas CAN, baixa latência e robustez mecânica. O design com caixa metálica melhora blindagem EMI e dissipação térmica em racks de bancada ou painéis.
O módulo geralmente opera com velocidades padrão de CAN (até 1 Mbit/s) e suporta filtros e máscaras que reduzem a carga no host. Em integração SCADA/IIoT, age como interface local (USB->PC/edge) para captura de tráfego e publicação via MQTT/OPC UA quando combinado com software cliente. A arquitetura facilita testes de ECU, monitoração de linhas em produção e captura de eventos intermitentes.
Do ponto de vista de operação, o conversor pode apresentar modos de funcionamento via virtual COM (slcan) em Linux ou drivers proprietários em Windows para disponibilizar APIs. A escolha entre drivers nativos e emulação serial impacta latência e throughput; escolha o driver adequado ao caso de uso para garantir determinismo em testes e validações.
Entenda o produto em uma frase

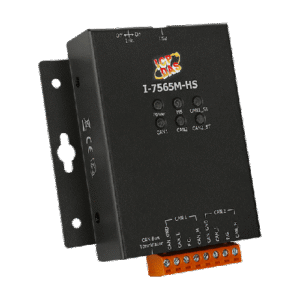

O conversor USB para CAN 2 portas da ICP DAS é uma ponte industrial USB→CAN de alto desempenho, com duas interfaces CAN isoladas/independentes, projetada para diagnóstico, integração e testes em ambientes industriais.
Projetado para operações críticas, combina robustez mecânica, compatibilidade com padrões CAN e suporte a ferramentas de análise.
É ideal para aplicações onde são necessárias duas linhas CAN operando simultaneamente, com baixo jitter e boa imunidade a interferência eletromagnética.
Diferença entre USB-CAN e outros conversores
Comparado a conversores genéricos, o modelo ICP DAS se destaca por caixa metálica, drivers testados para ambientes industriais e suporte a ferramentas profissionais de análise CAN. Esses diferenciais reduzem ruído e melhoram a confiabilidade em racks com fontes de alta potência.
Em termos de latência, implementações que usam drivers nativos e suporte a interfaces virtuais modernas tendem a apresentar menor jitter que adaptadores que apenas convertem USB->serial. A ICP DAS prioriza throughput e sincronização entre as duas portas para aplicações de teste.
Quanto à certificação e durabilidade, dispositivos industriais costumam cumprir requisitos EMC/ESD mais rigorosos que adaptadores comerciais; procure por declarações de conformidade IEC/EN quando o projeto exigir certificação.
Principais aplicações e setores atendidos pelo conversor USB para CAN 2 portas
O conversor atende setores como automotivo (testes de ECU), manufatura (monitoramento de linhas), energia/utilities (controle de subestações com CAN-based IEDs) e pesquisa/laboratório. Em fábricas, ele permite captura em tempo real de frames CAN para análise de falhas e OEE. Em utilities, facilita engenharia reversa e integração de gateways legacy.
Em IIoT e Indústria 4.0, o dispositivo atua no edge para coletar telemetria CAN e enviar eventos para plataformas de análise via MQTT ou OPC UA. Em bench testing automotivo, provê duas linhas CAN isoladas para simular topologias multiplexadas e validar comunicação entre módulos.
Para integradores, a disponibilidade de drivers e suporte técnico da ICP DAS reduz o tempo de comissionamento e aumenta a previsibilidade do projeto, impactando positivamente o TCO.
Aplicações por setor (fábricas, veículos, laboratórios, pesquisa)
Fábricas: monitoramento de barramentos CAN de PLCs e servodrives para diagnóstico de falhas e análise preditiva. Uso típico: sniffing em linha de produção sem interromper o tráfego.
Veículos: teste simultâneo de duas linhas CAN (CAN High-Speed e CAN Low-Speed ou CAN e CAN-FD) durante validação de ECUs em bancos de teste. Benefício direto: sincronização de frames entre redes independentes.
Laboratórios e pesquisa: integração com ferramentas de aquisição de dados e análise (LabVIEW, MATLAB), permitindo automação de testes e correlação temporal entre sinais CAN e dados analógicos.
Cenários ideais de uso e requisitos pré-condicionantes
Ambiente: salas de controle, laboratórios ou painéis com temperatura entre -20 °C e +70 °C (ver tabela de especificações do fabricante) e atenção à ventilação. Conectividade: host com porta USB 2.0/3.0 e drivers apropriados.
Requisitos de rede: quando integrado a SCADA, é necessário planejamento para publicação de dados (MQTT/OPC UA) e políticas de segurança (VPN, VLAN). Em testes automotivos, garantir terminação adequada (120 Ω) e referência de aterramento para evitar loops de terra.
Equipamentos: cabos CAN blindados com pares trançados, resistores de terminação e uso de ferramentas como can-utils, BUSMASTER ou software ICP DAS para diagnóstico avançado.
Especificações técnicas detalhadas conversor USB para CAN 2 portas
A seguir, uma tabela resumida com os parâmetros críticos que engenheiros devem avaliar antes de especificar o conversor em projeto.
Tabela de especificações
| Parâmetro | Valor típico | Observações |
|---|---|---|
| Interfaces | USB 2.0/3.0 (Host) + 2x CAN (D-SUB/terminal) | Porta USB alimenta o módulo; ver manual |
| Velocidades CAN | 10 kbit/s – 1 Mbit/s | Compatível ISO 11898; suporte a 125 k/250 k/500 k/1M |
| Isolamento | Tipicamente 2.5 kVrms (quando presente) | Confirmar modelo; isolamento entre USB e CAN reduz ruído |
| Alimentação | 5 V (via USB) | Modelos com alimentação externa opcionais |
| Temperatura operação | -20 °C a +70 °C | Verificar faixa para uso em painel fechado |
| Dimensões | Ex.: 120 x 60 x 25 mm | Caixa metálica melhora blindagem |
| MTBF | >100.000 horas (típico) | Estimar conforme aplicação crítica |
| Certificações | IEC/EN 62368-1, IEC 61000-6-2/4 (EMC) | Verificar ficha técnica para conformidades exatas |
| Drivers/APIs | Windows driver, SocketCAN/SLCan | Suporte a APIs para integração com SCADA |
| LED | Status USB/CAN, link/tx/rx | Diagnóstico local rápido |
Interpretação das especificações críticas
O baudrate determina capacidade de throughput; em redes com muitos frames pequenos, aumentos de taxa reduzem latência, mas exigem cabos e terminação corretos. Para sincronização entre duas portas é importante que ambas suportem a mesma taxa com baixa variação de clock.
O isolamento galvânico (quando presente) protege contra loops de terra e picos de tensão entre redes, essencial em utilities ou veículos pesados. Sem isolamento, recomenda-se atenção reforçada ao aterramento.
Limites térmicos e MTBF definem confiabilidade operacional e disponibilidade. Em ambientes com altas temperaturas ou vibração, prefira modelos com caixa metálica e especificações de MTBF documentadas.
Requisitos elétricos e mecânicos conversor USB para CAN 2 portas
Alimentação padrão via USB (5 V) é prática para bench testing; em quadros industriais, prefira modelos com alimentação externa ou uso de hubs USB alimentados para garantir operação estável. Consumo típico varia, confirme no datasheet.
Aterramento adequado do chassis metálico é recomendável para minimizar EMI e proteger contra descargas. Em aplicações embarcadas, verifique resistência às vibrações e fixação mecânica no painel.
Recomenda-se o uso de conectores CAN com terminação 120 Ω em ambas as extremidades do segmento e cabo blindado par trançado para minimizar erros de bit causados por ruído.
Importância, benefícios e diferenciais do produto
Escolher este conversor proporciona ganhos em confiabilidade, diagnóstico e tempo de integração, reduzindo retrabalho em bancada e em campo. A caixa metálica e drivers robustos significam menos falhas por EMI e maior consistência de leituras.
Em termos de TCO, reduzir falhas de projeto e correções de campo compensa o investimento inicial. Suporte técnico ICP DAS e disponibilidade de firmware/driver atualizável mantêm o equipamento alinhado com stacks modernos.
Do ponto de vista de segurança funcional, a conformidade com normas EMC e práticas de grounding garante operação mais segura em ambientes industriais adversos.
Benefícios técnicos mensuráveis
Latência de comunicação reduzida em comparação a adaptadores USB->serial genéricos; menor jitter em time-stamping de frames para correlacionar eventos. Melhor throughput CAN com suporte a 1 Mbit/s.
Robustez EMI/EMC mensurável via ensaios IEC 61000-x; menor taxa de erros de bit e retransmissões. A blindagem metálica reduz emissões e melhora imunidade.
Ciclo de vida e MTBF superiores impactam diretamente disponibilidade de sistemas críticos e reduzem custos com substituições frequentes.
Diferenciais competitivos da ICP DAS
Drivers validados para ambientes industriais e suporte técnico local facilitam integração. A ICP DAS oferece opções de firmware e ferramentas de diagnóstico que aceleram comissionamento.
Compatibilidade com ferramentas padrão (socketCAN, can-utils) e exemplos de código reduzem curva de aprendizado. A disponibilidade de acessórios (cabos, conectores, adaptadores) facilita a implantação em campo.
A combinação de metalidade do gabinete, isolamento (se aplicável) e suporte de software torna a série adequada para projetos industriais e testes automotivos rigorosos.
Para aplicações que exigem essa robustez, a série Conversor USB para CAN 2 portas da ICP Das é a solução ideal. Confira as especificações completas na página do produto: https://www.lri.com.br/comunicacao-de-dados/conversor-usb-para-can-2-portas-de-alto-desempenho-caixa-metal
Guia prático de instalação e uso do conversor USB para CAN 2 portas
Siga um checklist antes da instalação: firmware e drivers atualizados, cabos CAN apropriados, resistores de terminação e ferramentas (multímetro, analisador CAN). Verifique permissões do host e espaço para montagem física.
Ao montar, fixe o conversor em superfície estável e conecte o cabo USB direto ao host ou a um hub alimentado para estabilidade. Evite hubs não alimentados em ambientes com muitos dispositivos.
Confirme LEDs de status após conexão: USB conectado, ambas as portas CAN com link/atividade. Se não houver indicação, cheque drivers e alimentação.
Preparação e verificação pré-instalação
Verifique versão de firmware/documentação no site da ICP DAS; atualizações podem corrigir bugs e melhorar desempenho. Tenha à mão o datasheet para valores de isolamento e consumo.
Confirme compatibilidade do host: Windows 10/11 com driver ICP DAS ou Linux com suporte a slcan/socketCAN. Em Linux, confirme permissões em /dev/ttyUSB* e instalação de can-utils.
Ferramentas: can-utils (candump, cansend), Wireshark com plugin CAN, e softwares de análise (BUSMASTER, Vector) conforme necessidade.
Conexão física e fiação CAN (passo a passo)
- Use cabo par trançado blindado, conecte o par CAN_H/CAN_L nos terminais D-SUB ou bornes do conversor.
- Aplique resistores de terminação de 120 Ω nas extremidades do segmento CAN.
- Aterre o chassis se necessário e evite loop de terra entre equipamentos.
Evite emendas longas e mantenha o comprimento do cabo dentro de recomendações ISO 11898 para reduzir attenuação. Em ambientes com ruído eletromagnético, mantenha o cabo afastado de fontes de alta corrente.
Instalação de drivers e software no host (Windows/Linux)
Windows: instalar driver ICP DAS fornecido, verificar Device Manager para porta virtual; seguir instruções de assinatura de driver se necessário. Após instalação, ferramentas compatíveis reconhecerão a interface.
Linux: usar slcan para dispositivos que expõem serial: ex.: sudo slcand -S 500000 /dev/ttyUSB0 can0 ; sudo ip link set up can0 type can bitrate 500000 . Alternativamente, drivers nativos podem expor canX diretamente.
Teste com can-utils: sudo candump can0 (para monitoramento) e cansend can0 123#DEADBEEF (para envio). Problemas comuns: permissões em /dev, necessidade de modprobe can, slcan.
Configuração de portas, baudrate e filtros CAN
Configurar baudrate para coincidir com rede: ex.: 125k, 250k, 500k, 1M. Em socketCAN: sudo ip link set can0 up type can bitrate 125000.
Aplique filtros para reduzir carga do host: utilize máscaras e filtros para receber apenas IDs relevantes (ex.: ip link set can0 type can bitrate 500000 restart-ms 1000). Em drivers proprietários, configure via utilitário ICP DAS.
Valide sincronismo entre as duas portas quando usado para correlacionar tráfego — timestamps e clock do host influenciam a precisão.
Testes iniciais e validação
Loopback: conectar CAN_H com CAN_L através de node simulado e enviar frames locais para verificar trasmissão/recepção. Use candump e cansend.
Sniffing: monitore ambas as portas simultaneamente para validar presença de frames e identificar erro de CRC ou colisões. Registre logs para análise posterior.
Validação final: testar sob carga (tráfego intenso) e em cenários de ruído para confirmar robustez e ausência de erros de bit.
Integração com sistemas SCADA/IIoT conversor USB para CAN 2 portas
Arquiteturas típicas incluem USB->PC/Edge (rodando gateway) -> SCADA/IIoT via OPC UA/MQTT. O conversor é a camada física de aquisição, com o software no host transformando frames CAN em mensagens de telemetria.
Protocolos de integração comuns: MQTT para publicação em nuvem, OPC UA para sistemas SCADA e Modbus TCP como camada intermediária em alguns gateways. APIs locais (REST, socket) podem expor dados para aplicações analíticas.
Para projetos industriais, documente mapas de sinais CAN para transformar IDs e DLC em variáveis significativas (tagging) antes de enviar ao SCADA, garantindo consistência e facilidade de manutenção.
Protocolos e APIs suportados
Device geralmente expõe interface serial/virtual que pode ser utilizada por software para criar APIs customizadas; em Linux, socketCAN facilita integração nativa com aplicações que suportam CAN.
Para IIoT, emparelhar com edge software que converta CAN->MQTT (topico por ID) ou CAN->OPC UA (tags) é prática comum. Avalie bibliotecas open-source e SDKs fornecidos pela ICP DAS para acelerar integração.
Use TLS/VPN em comunicações remotas e autenticação forte para publicações MQTT/OPC UA, minimizando risco de acesso não autorizado.
Arquitetura típica de integração (gateway/edge)
Topologia 1: USB->PC(com aplicativo agindo como gateway)->SCADA (OPC UA). Topologia 2: USB->Edge Gateway com Docker/container->Broker MQTT->Cloud analytics.
Em ambos os casos, o monitoramento local deve permitir logging circular e sincronização de relógio (NTP) para timestamps confiáveis. A redundância pode ser alcançada com replicação de logs.
Para cenários de missão crítica, planeje fallback para captura local quando conexão com SCADA ou nuvem for perdida.
Boas práticas de segurança e gerenciamento remoto
Bloquear portas USB não utilizadas, aplicar políticas de atualização de firmware e usar assinaturas digitais para firmwares oficiais. Registre e autentique hosts que podem receber dados CAN.
Implemente monitoração de integridade de dispositivo (heartbeat), alarmes para perda de comunicação e política de rollback de firmware em caso de falha.
Documente procedimentos de emergência e teste backups de configuração periodicamente.
Exemplos práticos de uso e estudos de caso
Caso 1: bancada de teste automotivo — conectar duas linhas CAN para validar comunicação entre Powertrain CAN e Infotainment CAN durante testes de EMC. Resultado: capacidade de correlacionar eventos entre redes e detectar frames perdidos.
Caso 2: linha de produção — instalação para monitoramento não-invasivo de barramento CAN de servomotores, com publicação de KPIs via MQTT para painel de OEE. Resultado: redução de downtime ao antecipar falhas por padrão de tráfego.
Para ambos, o uso de software de logging e análise permitiu reduzir tempo de diagnóstico e otimizar procedimentos de manutenção.
Caso 1: Teste de ECU automotiva com duas linhas CAN
Configuração: duas portas CAN configuradas em 500 kbit/s; host rodando script de teste que injeta frames e valida respostas da ECU. Ferramentas: cansend, candump e scripts Python com python-can.
Procedimentos: aplicar terminação, sincronizar clocks e registrar logs para cada teste. Métricas: latência de resposta, taxa de frames retransmitidos e erros CRC.
Resultado esperado: validação de conformidade do ECU com timing e robustez de comunicação entre domínios.
Caso 2: Monitoramento de barramento CAN em linha de produção
Configuração: conversor conectado a PC/edge, logs transformados em mensagens MQTT e integradas ao SCADA. Objetivo: detectar anomalias em tráfego que precedem falhas mecânicas.
Implementação: filtros para IDs críticos e agregação de contadores por minuto. Alarmes configurados no SCADA quando taxas de erro ultrapassam limiar.
Resultado: detecção precoce de falhas, redução de scrap e melhoria de produtividade.
Código de exemplo e comandos úteis
Linux (socketCAN):
- sudo slcand -S 500000 /dev/ttyUSB0 can0
- sudo ip link set up can0 type can bitrate 500000
- candump can0
- cansend can0 123#DEADBEEF
Python com python-can:
- bus = can.interface.Bus(channel=’can0′, bustype=’socketcan’)
- msg = can.Message(arbitration_id=0x123, data=[0xDE,0xAD,0xBE,0xEF])
- bus.send(msg)
Esses exemplos aceleram protótipos e testes iniciais.
Comparação com produtos similares da ICP DAS, erros comuns e detalhes técnicos
Ao comparar modelos, avalie isolamento, número de portas, suporte a CAN-FD, caixa metálica e ofertas de software. Alguns modelos focalizam densidade de canais, outros robustez. Escolha conforme requisito de campo.
Erros comuns: ausência de terminação, mismatch de baudrate, loops de terra e uso de hubs USB não alimentados. Diagnóstico rápido com multímetro e monitor CAN ajuda identificar essas falhas.
Limitações: este modelo não é indicado para projetos que exigem dezenas de canais CAN ou isolamento extremo além do especificado; nesses casos, considere gateways modulares ou soluções com isolamento reforçado.
Compare e escolha: critérios técnicos e operacionais
Critérios: isolamento galvânico, faixa de temperatura, suporte a CAN-FD, latência, disponibilidade de drivers, garantia e suporte local. A priorização destes critérios define a escolha ideal.
Para testes em ambiente automotivo, priorize latência e compatibilidade com ferramentas de bancada. Para instalações industriais permanentes, priorize isolamento e conformidade EMC.
Use matriz comparativa (IDs de produto, portas, isolamento, temperatura, drivers, preço) para apoio à decisão.
Erros comuns na configuração e como evitá-los
Falha de terminação: sempre coloque 120 Ω nas extremidades do segmento. Mismatch de baudrate: verifique configuração em todos os nós antes de conectar.
Problemas de driver: instale versões fornecidas pelo fabricante e valide assinaturas; em Linux, use permissões e módulos corretos. Cabos e conectores defeituosos: use cabos blindados e testados.
Evitar esses erros reduz tempo de troubleshooting e aumenta disponibilidade.
Limitações técnicas e quando não usar este modelo
Não indicado quando se exige alto número de canais simultâneos (>8/16) ou isolamento galvânico em níveis superiores a 5 kVrms. Para sistemas redundantes em missão crítica, avalie gateways com failover nativo.
Se o projeto requer CAN-FD em taxas muito altas com garantia de latência extremo, confirme suporte específico antes de especificar.
Para aplicações embarcadas com vibração extrema e certificações automotivas específicas (ex.: ISO 26262), verifique qual modelo da ICP DAS possui certificações adequadas.
Conclusão
O conversor USB para CAN 2 portas da ICP DAS é uma solução prática e robusta para integração de redes CAN a hosts USB em ambientes industriais, de teste e IIoT. Ele equilibra desempenho, confiabilidade e facilidade de integração, com suporte técnico que reduz riscos de projeto. Para aplicações que exigem essa robustez, a série Conversor USB para CAN 2 portas da ICP Das é a solução ideal. Confira as especificações e solicite uma demonstração em: https://www.lri.com.br/comunicacao-de-dados/conversor-usb-para-can-2-portas-de-alto-desempenho-caixa-metal
Se quiser aprofundar comparativos ou receber um checklist customizado para seu projeto, comente abaixo ou entre em contato para cotação e suporte técnico. Para leitura complementar, veja também estes artigos do blog: https://blog.lri.com.br/protocolo-can-normas e https://blog.lri.com.br/iiot-edge-gateways. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Incentivo à interação: deixe suas dúvidas técnicas nos comentários — responderemos com exemplos práticos e comandos adaptados ao seu ambiente.
