Distribuição Motionnet 4 Portas Com Conectores Mini-Clam

Introdução — Visão geral do MotionNet Hub de Distribuição 4 portas (conectores mini‑clam)

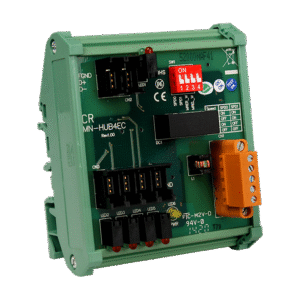

O MotionNet Hub de Distribuição 4 portas (conectores mini‑clam) é um dispositivo de interconexão projetado para simplificar a fiação e centralizar a distribuição de sinais e alimentação em redes de motion control e I/O distribuído. Neste artigo técnico você encontrará uma visão executiva das capacidades do hub, seu papel na arquitetura de máquinas industriais e por que ele é relevante para projetos de automação, IIoT e Indústria 4.0. A primeira prioridade é reduzir tempo de instalação e pontos de falha, mantendo desempenho determinístico e conformidade com normas industriais.

Engenheiros e integradores vão achar informações práticas sobre arquitetura, pinout dos conectores mini‑clam, requisitos elétricos, limites de operação e procedimentos de instalação e comissionamento. O texto também cobre integração com SCADA/IIoT, estratégias de segurança e exemplos de aplicação (retrofit, linhas de montagem e células robotizadas). A abordagem técnica incorpora conceitos como MTBF, PFC (quando aplicável na alimentação), e referências normativas de compatibilidade eletromagnética (IEC 61000) e segurança elétrica (IEC/EN 62368‑1), sempre que pertinente.

Ao longo do artigo haverá tabelas e listas para facilitar decisões de compra e projeto, comparações com outras soluções ICP DAS e um checklist de boas práticas. Se desejar que eu preencha a tabela de especificações com valores oficiais da ficha técnica, autorize a extração ou forneça o documento; até lá a tabela traz parâmetros essenciais e indicações práticas. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

O que é o MotionNet Hub de Distribuição 4 portas (conectores mini‑clam)? Conceito fundamental e arquitetura

O MotionNet Hub é um ponto de distribuição passivo/ativo (dependendo do modelo) que agrega até quatro portas com conectores mini‑clam para sinais de controle, encoder, freio e alimentação auxiliar. Funciona como elemento central em topologias lineares ou em estrela, reduzindo cabeamento paralelo entre módulos e simplificando trocas de I/O. Do ponto de vista lógico, o hub não substitui um gateway ou PLC, mas organiza fisicamente os cabos, fornecendo caminhos curtos e etiquetáveis para manutenção.

Fisicamente, o dispositivo contém quatro interfaces idênticas, um barramento de alimentação comum (isolado ou não, conforme versão), indicadores LED para cada porta e mecanismos de proteção elétrica (fusíveis, supressores de surto, ou proteção contra inversão de polaridade). Um diagrama funcional típico mostra entradas de alimentação, quatro conectores mini‑clam e trilhos de terra/chassi. Para integração em máquinas, o hub fica próximo ao motor/encoder ou distribuído ao longo do leito da máquina, respeitando espaçamento para dissipação térmica e rotações de cabo.

Na topologia da máquina o hub pode ser usado para: (a) distribuir alimentação de 24 VDC para sensores/atuadores; (b) concentrar sinais de encoder/freno; (c) agrupar canais de segurança/diagnóstico; (d) atuar como ponto de reparo rápido. A escolha entre modelos com isolamento galvânico, proteção contra EMC e suporte a altas taxas de comunicação deve ser guiada pelos requisitos de determinismo e imunidade à interferência eletromagnética (ver IEC 61000‑6‑2 / IEC 61000‑6‑4).

Principais aplicações e setores atendidos (MotionNet Hub de Distribuição 4 portas)

O MotionNet Hub é indicado para automação de máquinas, linhas de produção, embalagens, prensas, CNC, células robotizadas e sistemas de motion distribuído. Em indústrias como automotiva, alimentos e bebidas, farmacêutica e utilities, ele reduz o tempo de comissionamento e facilita swaps de módulos durante manutenção preventiva. Em retrofit, permite modernizar máquinas legacy sem necessidade de refiação extensiva.

No contexto de IIoT e Indústria 4.0, o hub atua como interface física entre sensores/atuadores e nós inteligentes (PLC/edge controllers), melhorando a organização do cabeamento e a confiabilidade dos caminhos de sinal. Projetos que demandam alta disponibilidade em utilities ou plantas críticas vão se beneficiar de versões com maior robustez EMV e proteções adicionais. Setores OEM valorizam a modularidade e economia de espaço do conector mini‑clam para painéis compactos.

Cenários típicos de uso incluem: distribuição de alimentação 24 VDC para múltiplos servos, centralização de sinais de freio e encoder em linhas de pick‑and‑place, e pontos de inspeção rápida em linhas de produção para reduzir MTTR. A escolha do hub certo otimiza CAPEX e OPEX ao reduzir horas de mão de obra em instalação e manutenção.

Especificações técnicas — Tabela e detalhes essenciais (MotionNet Hub de Distribuição 4 portas)

A tabela abaixo resume os principais parâmetros técnicos essenciais para avaliação inicial. Para compra e integração final, consulte a ficha técnica oficial ICP DAS para valores precisos e versões disponíveis.

Tabela resumida de especificações

H3: Detalhes elétricos e mecânicos

Do ponto de vista elétrico, o hub distribui alimentação e sinais; por isso é crucial verificar corrente máxima por porta, modos de curto‑circuito e métodos de proteção. Recomenda‑se uso de fusíveis de proteção por porta ou fusíveis fast‑blow na alimentação comum quando alimentando servos ou dispositivos com picos de inrush. A compatibilidade com PFC do alimentador não é exclusiva do hub, mas o dimensionamento do barramento deve considerar fatores de potência e ripple em aplicações sensíveis.

O pinout dos conectores mini‑clam geralmente inclui pinos para +24 V, 0 V (GND), sinais A/B de encoder, sinal de freio e pino de diagnóstico/TERMINAÇÃO. Ao projetar o cabeamento garanta aterramento apropriado do chassi para reduzir loops de terra e ruído (siga IEC 60364 e boas práticas de aterramento em painéis). Use blindagem e rotações de pares torcidos para sinais de alta velocidade.

Mecanicamente, observe requisitos de fixação (DIN rail ou parafusos), espaçamento para ventilação e resistência a vibrações (MTBF/vida mecânica). Em ambientes com contaminantes, avalie encapsulamento adicional para atingir proteção IP adequada. O layout do painel deve permitir acesso fácil para troca de conectores e fusíveis, minimizando MTTR.

H3: Desempenho, limites e ambiente de operação

Limites operacionais típicos incluem temperatura ambiente, umidade relativa (sem condensação) e faixa de tensão de alimentação. Operar fora destas condições reduz MTBF e pode causar falha de comunicação por degradação de sinal. Para projetistas, estimativas de vida útil e MTBF (ex.: 50.000–200.000 horas dependendo do uso) são parâmetros a considerar em contratos de manutenção.

Recomenda‑se manter a temperatura interna do quadro abaixo de limites especificados (ex.: <60 °C) e usar dissipação ativa ou ventilação quando múltiplos hubs forem montados juntos. Em aplicações críticas, realize testes de stress (temperatura, vibração, EMC conforme IEC 60068 e IEC 61000) para validar a solução no ambiente real.

Para garantir confiabilidade, implemente monitoramento de condições via SCADA/IIoT (ver seção de integração) e mantenha estoques de reposição para componentes consumíveis (fusíveis, conectores). Procedimentos de comissionamento e rotinas preventivas reduzem significativamente risco de falhas operacionais.

Importância, benefícios e diferenciais do produto (MotionNet Hub de Distribuição 4 portas)

O principal benefício do MotionNet Hub é a redução de cabeamento, o que resulta em menor tempo de instalação, menos erros humanos e economia de custos em cabeamento e mão de obra. A modularidade das quatro portas facilita expansões e reparos localizados, permitindo troca de módulos sem interromper toda a linha. Essas características geram ganhos diretos em OEE e menores MTTR.

Diferenciais incluem conector mini‑clam para conexões rápidas e robustas, LEDs de diagnóstico por porta e opções de proteção elétrica integradas. Em comparação com cabeamento ponto‑a‑ponto, o hub melhora organização e rastreabilidade dos fios, o que é crítico em plantas com auditorias de segurança e padrões como IEC 61508 quando aplicável a sistemas de segurança.

Em termos operacionais, escolha de hubs com melhor comportamento EMC e isolamento galvânico reduz episódios de comunicação intermitente em ambientes industriais ruidosos. Para aplicações que exigem essa robustez, a série MotionNet Hub de Distribuição 4 portas da ICP DAS é a solução ideal. Confira as especificações completas e suporte técnico em https://www.lri.com.br/automacao-e-controle-de-maquinas/hub-de-distribuicao-motionnet-4-portas-conectores-mini-clam

Guia prático de instalação e configuração — Como fazer/usar?

Antes de energizar, siga um checklist que inclui verificação de compatibilidade elétrica, inspeção física e revisão de documentação. Verifique tensão nominal, polaridade e presença de proteções contra surto. Ferramentas típicas: chaves de torque, multímetro, analisador de rede e ferramenta de crimpagem para conectores mini‑clam.

Durante montagem física prefira fixação em trilho DIN com atenção ao espaçamento entre dispositivos para ventilação. Mantenha cabos de potência separados de cabos de sinais e use dutos ou canais para organizar caminhos. Marque cada conector com identificação legível para facilitar manutenção.

Para cabeamento e pinout, siga esquemas recomendados pelo fabricante: utilize pares trançados e blindagem para sinais de encoder, condutores adequados à corrente de cada porta e torques de aperto especificados. Boas práticas de roteamento reduzem ruído e melhoram a integridade do sinal.

H3: Preparação e verificação antes da instalação

Realize checagens de compatibilidade com o PLC, servos e demais módulos; confirme tensões e referências de terra. Confirme versões de firmware (se aplicável) e leia notas de aplicação do fabricante. Use EPI e siga procedimentos de bloqueio/etiquetagem antes de trabalhos em painel.

Confira integridade de conectores mini‑clam, sinais de LED e a ausência de sinais mecânicos de dano. Tenha à mão fusíveis sobressalentes e ferramentas para crimpagem e limpeza de contatos. Prepare documentação para rastreabilidade: tags, diagramas e fotos antes da instalação.

Verifique requisitos de segurança funcional se o hub fizer parte de circuitos de segurança. Em sistemas regulados, garanta conformidade com normas aplicáveis e registre os testes iniciais para validação.

H3: Montagem física e fixação

Instale o hub em local de fácil acesso e com espaço suficiente para manuseio. Evite locais com vibração excessiva; se necessário, use amortecedores. Fixe com torque adequado e siga recomendações de montagem em trilho DIN para estabilidade mecânica.

Garanta espaço para dissipação de calor: não monte módulos muito próximos uns aos outros. Se o ambiente for sujeito a contaminantes, providencie proteção adicional para manter grau de proteção exigido. Roteie cabos de forma que não submetam os conectores a esforço mecânico.

Documente a montagem com fotos e esquemas. Isso facilita futuras trocas e acelera o troubleshooting em campo.

H3: Cabeamento e pinout dos conectores mini‑clam

Use pares trançados e blindados para sinais diferenciais de encoder e sensores. Para alimentação, selecione cabos com bitola adequada à corrente e margem de segurança. Mantenha separação de potência e sinais para reduzir acoplamento indutivo.

Exemplo de pinout (ver ficha técnica do modelo para confirmação): P1= +24 V, P2= 0 V, P3= A (encoder), P4= B (encoder), P5= freio, P6= diagnóstico. Sempre confirme e rotule cada cabo na instalação. Ao usar extensões, preserve a impendância característica para sinais de alta velocidade.

Para redução de ruído, aterramento do escudo somente em um ponto (ponto de terra do painel) é prática recomendada para evitar loops de terra. Utilize terminação correta em sinais de encoder quando aplicável.

H3: Configuração de rede e comissionamento

Integrar o hub a uma rede MotionNet/fieldbus implica identificar caminhos de sinal e mapear pontos no PLC/IO scanner. Teste comunicação com ferramentas de diagnóstico que leem LEDs e status de porta. Realize testes de integração incremental: alimentação, sinais digitais, sinais analógicos e então comunicações mais complexas.

Valide latência e perda de pacotes em cenários de carga máxima. Se o hub for parte de uma topologia determinística, valide jitter e sincronização com o controlador de motion. Documente resultados e grava logs para baseline.

Por fim, realize testes de segurança elétrica (insulação, continuidade de terra) e EMC se exigido pelo projeto. Um comissionamento bem documentado reduz riscos operacionais.

H3: Manutenção preventiva e diagnóstico

Estabeleça rotina de inspeção visual periódica, verificação de torque em conectores e checagem de LEDs de status. Substitua conectores ou fusíveis com sinais de calor ou corrosão. Mantenha histórico de falhas para identificação de tendências.

Ferramentas de diagnóstico (multímetro, osciloscópio, analisador de protocolo) ajudam a isolar problemas. Em pane, identificar rapidamente a porta com LED de falha acelera a substituição. Tenha unidades de troca rápida (spare) em plantas críticas.

Procedimentos de troca: isolar alimentação, documentar conexões, substituir o hub e realizar testes de validação antes da volta à produção. Treine equipe local com um checklist simples para reduzir tempo de parada.

Integração com sistemas SCADA e IIoT

Para integrar o hub com SCADA e plataformas IIoT, trate o dispositivo como camada física que alimenta nodes de I/O ou gateways. O fluxo de telemetria parte dos sensores/atuadores conectados ao hub, segue ao PLC/edge controller e então a gateways para SCADA/IIoT (OPC‑UA, MQTT). Mapear tags e registrar metadados de cada porta facilita diagnóstico remoto.

Estruture arquitetura com segmentação de rede: VLANs para tráfego de controle, supervisório e IIoT. Use QoS para priorizar pacotes de controle e técnicas de buffering nos gateways para proteger contra perda de dados. Em sistemas com requisitos de segurança, implemente firewalls industriais e autenticação forte.

Para dados de manutenção, sensores conectados via hub podem alimentar rotinas de manutenção preditiva (vibração, corrente de motor, temperatura), enviando eventos para plataformas analíticas. Isso transforma o hub em elemento facilitador da convergência MotionNet → IIoT.

H3: Protocolos, drivers e gateways recomendados

Os protocolos dependem do controlador: EtherCAT, Profinet, Modbus/TCP, ou fieldbuses serials. Para IIoT, utilize gateways que convertem para OPC‑UA ou MQTT com segurança TLS. A ICP DAS oferece bridges e gateways que fazem essa ponte; escolha conforme necessidade de latência e determinismo.

Para sistemas legados, conversores Modbus RTU ↔ Modbus TCP ou serial ↔ Ethernet permitem integração sem substituir PLCs. Quando a latência é crítica (motion control), prefira fieldbuses determinísticos como EtherCAT ou Powerlink ao invés de protocolos generalistas.

Avalie drivers disponíveis para SCADA e PACs; bibliotecas prontas para leitura de tags aceleram integração. Documente mapeamento de tags e mantenha consistência de nomenclatura para facilitar escalabilidade.

H3: Segurança, latência e confiabilidade na integração

Implemente segmentação de rede, autenticação baseada em certificados e monitoramento de integridade de dispositivos. Para reduzir latência, minimize saltos de rede e use switches industriais com suporte a QoS. Monitore jitter e perda de pacotes, principalmente em laços de controle de motion.

Adote práticas de hardening: senhas fortes, desativação de portas de administração não utilizadas e actualizações de firmware testadas em ambiente de homologação. Logs e telemetria contínua ajudam a detectar anomalias antes que virem falhas.

Para garantir confiabilidade, projete redundância onde necessário (fontes de alimentação redundantes, caminhos de comunicação alternativos) e defina SLAs de disponibilidade com manutenção programada e estoques de peças.

Exemplos práticos de uso do MotionNet Hub de Distribuição 4 portas

H3: Caso 1 — Distribuição de sinais em linha de montagem

Em uma linha de montagem automotiva, o hub centraliza conexões de encoders e freios de atuadores em cada estação. Economiza cabeamento ao reduzir múltiplas condutas até o painel PLC e facilita swaps rápidos. Resultado: menor tempo de manutenção e melhor rastreabilidade de falhas por porta.

Diagrama simplificado: servos/encoders → hub (local) → cabo tronco até painel → PLC/servo drive. Implementar identificação por QR nos pontos acelera trocas e validação.

Métricas de ganho: redução de horas de instalação, menor quantidade de magos e redução do número de conexões expostas a vibrações.

H3: Caso 2 — Retrofit de máquinas legacy (CNC / prensa)

Ao modernizar uma prensa antiga, o hub permite agrupar sinais de sensores e atuadores próximos à máquina, reduzindo a necessidade de retrabalho no cabeamento longitudinal. Com um gateway Modbus/OPC‑UA, os dados chegam ao SCADA sem substituir o PLC legacy.

Estratégia: instalar hubs por estação, mapear I/O e criar tags virtuais no gateway. CAPEX reduzido e implementação incremental, mantendo o PLC principal.

Benefício: modernização com baixo CAPEX, melhoria na coleta de dados e possibilidade de análise preditiva sem downtime extenso.

H3: Caso 3 — Expansão modular de I/O para células robotizadas

Células robotizadas frequentemente exigem sincronismo e baixíssima latência. O hub permite expansão física de I/O mantendo o caminho de sinal curto entre sensor/atuador e controlador local. Para determinismo, use hubs compatíveis com redes de real‑time e mantenha topologia conforme recomendações do fabricante do drive.

Arquitetura: robot controller ↔ network switch determinístico ↔ hubs locais ↔ sensores/atuadores. Considerações de sincronismo e terminação de linha são críticas para evitar jitter.

Escalabilidade: adicionar hubs por célula permite acoplar novas ferramentas sem reengenharia da rede.

Comparações com produtos similares da ICP DAS, erros comuns e pontos técnicos críticos

Ao comparar com outros produtos ICP DAS, analise número de portas, tipo de conector, capacidade de corrente por porta, proteção EMC e certificações. Alguns modelos oferecem isolamento galvânico, outros foco em robustez EMC; escolha conforme aplicação. Critérios de custo, disponibilidade de acessórios e suporte devem pesar na seleção.

Erros comuns incluem: subdimensionar corrente por porta, ignorar requisitos de aterramento, errar pinout de conectores mini‑clam e não testar em ambiente com ruído EMI. Esses erros causam retrabalho e falhas intermitentes. Solução: checklists de projeto, testes em bancada e consultas à ficha técnica.

FAQ técnico curto:

• Posso ligar servos diretamente no hub? Depende de corrente e proteção — ver ficha técnica.
• O hub fornece isolamento galvânico? Alguns modelos sim — confirme SKU.
• Qual IP típico? Geralmente IP20 em painéis; para IP65 use encapsulamento adicional.

Conclusão estratégica e chamada para ação — Entre em contato / Solicite cotação

O MotionNet Hub de Distribuição 4 portas (conectores mini‑clam) da ICP DAS é uma solução prática para reduzir cabeamento, melhorar manutenção e acelerar comissionamento em aplicações industriais. Ao escolher o modelo adequado, considere corrente por porta, proteção EMC e requisitos de instalações (temperatura, IP, MTBF). Para projetos críticos, priorize versões com proteção e certificações compatíveis com a sua planta.

Se precisa de suporte na seleção ou quer a tabela de especificações preenchida com dados oficiais da ficha técnica, posso extrair as informações mediante autorização ou você pode fornecer o documento. Para aplicações que exigem essa robustez, a série MotionNet Hub de Distribuição 4 portas da ICP DAS é a solução ideal. Confira as especificações completas e suporte técnico em https://www.lri.com.br/automacao-e-controle-de-maquinas/hub-de-distribuicao-motionnet-4-portas-conectores-mini-clam

Também recomendamos consultar artigos complementares no blog LRI sobre integração IIoT e fontes industriais: https://blog.lri.com.br/iiot-opc-ua/ e https://blog.lri.com.br/guia-fonte-alimentacao-industrial. Entre em contato para solicitar cotação, especificação detalhada ou avaliação em bancada.

Incentivo: Comente abaixo com suas dúvidas técnicas ou descreva seu caso de uso; respondo com sugestões práticas e checklist personalizado.

Final — Perspectivas futuras, aplicações específicas e resumo estratégico

A tendência é a convergência entre MotionNet e arquiteturas IIoT com edge computing, onde hubs atuam como pontos físicos que alimentam análises preditivas e automação adaptativa. Em médio prazo, veremos hubs com telemetria própria, suporte nativo a protocolos IIoT e recursos de segurança embarcada (certificados, chaves TPM).

Para investimentos estratégicos, avalie ROI considerando redução de horas de instalação, diminuição de downtime e melhor rastreabilidade. Em projetos escaláveis, padronize em um SKU com documentação clara e estoques de reposição para minimizar risco.

Se desejar, posso gerar um checklist de integração, preencher a tabela de especificações com a ficha técnica oficial ou preparar um comparativo técnico entre SKUs ICP DAS para seu projeto.
