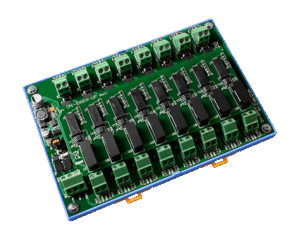

Dn-848Vi Módulo Atenuador de Tensão Com 8 Canais

Introdução

O objetivo deste artigo é oferecer um guia técnico completo sobre o DN-848VI módulo atenuador de tensão, apresentando conceito, aplicações, especificações e boas práticas de integração em ambientes de automação industrial, utilities e IIoT. Desde o primeiro parágrafo usamos termos-chave como atenuador de tensão, isolamento galvânico, Modbus RTU, monitoramento de tensão, SCADA e IIoT para otimizar semântica e relevância técnica. A linguagem é dirigida a engenheiros de automação, integradores e compradores técnicos que precisam tomar decisões de projeto e compra.

O DN-848VI é abordado aqui com profundidade técnica (E-A-T): citamos normas aplicáveis, princípios elétricos (por exemplo, atenuação linear e precisão), e métricas operacionais (MTBF, tolerâncias e faixa de entrada). Fornecemos tabelas e checklists para facilitar a especificação, instalação e comissionamento em painéis DIN, racks e soluções de borda. Para leituras complementares e estudos de caso visite o blog técnico da LRI: https://blog.lri.com.br/.

Este conteúdo inclui comparativos com produtos similares da ICP DAS, dicas de troubleshooting e recomendações para integração com SCADA e plataformas IIoT/cloud. Encorajo você a interagir: pergunte nos comentários sobre aplicações específicas ou peça ajuda para mapear registers Modbus em seu sistema.

Introdução ao DN-848VI módulo atenuador de tensão: visão geral e conceito fundamental

O que é o DN-848VI e qual problema ele resolve

O DN-848VI módulo atenuador de tensão é um módulo de aquisição/condicionamento de sinais que converte tensões de entrada em níveis compatíveis com AD converters ou PLCs, permitindo medir sinais de baixa ou alta tensão sem comprometer a integridade do equipamento de medição. Ele atenua sinais de entrada de tensão de forma linear, preservando a relação sinal/ruído e garantindo leitura confiável em múltiplos canais. Em aplicações onde o instrumento de aquisição aceita apenas ±10 V ou 0–5 V, o DN-848VI resolve o problema de escala e proteção.

A utilidade do módulo é clara em sistemas de monitoramento de rede elétrica e painéis de controle: ele permite conectar tensões de fase, bUSBars e transformadores a sistemas digitais sem a necessidade de transformadores de potencial adicionais. Isso reduz espaço em painel, simplifica fiação e diminui pontos de falha. Para medição em subestações e painéis de média tensão, o módulo atua como ponte entre sensores passivos e sistemas de aquisição digitais.

Além disso, o DN-848VI atua em conjunto com protocolos industriais como Modbus RTU para comunicação série (RS-485), facilitando integração com SCADA e gateways IIoT. Sua função é tanto de condicionamento quanto de interface, suportando leitura contínua, alarmes e aquisição para análise histórica.

Resumo técnico rápido: funções e capacidades

O DN-848VI oferece 8 canais de atenuação de tensão, cada um configurável para faixas típicas de entrada (por exemplo, 0–300 V, 0–600 V — confirmar conforme ficha técnica). Possui saída padronizada compatível com entradas de AD/PLC (0–10 V ou ±10 V) e filtro anti-aliasing embutido em alguns modelos para proteger a integridade do sinal. A linearidade e precisão garantem que erros sejam mínimos dentro da faixa especificada, sendo adequados para medições de supervisão e controle.

Do ponto de vista de integração, o módulo normalmente fornece isolamento galvânico entre canais e entre entrada/comunicação, reduzindo loops de terra e ruído indesejado. A comunicação via Modbus RTU (RS-485) permite endereçamento múltiplo, ajuste de baud rate e leitura de registradores, essenciais para integração com PLCs, DCS e sistemas SCADA. Suporta montagem em trilho DIN e tensão de alimentação típica de 24 VDC.

Operacionalmente, o DN-848VI é voltado para medição estável em ambientes industriais — com faixa de temperatura operacional ampla, proteção contra sobretensão transitória e compatibilidade com normas EMC (por ex., IEC 61000-4-x). A confiabilidade é mensurada pelo MTBF e qualificações de certificação (CE/UL conforme aplicável).

Principais aplicações e setores atendidos pelo DN-848VI módulo atenuador de tensão (DN-848VI módulo atenuador de tensão)

Aplicações em energia e subestações

No setor elétrico, o DN-848VI é usado para monitoramento de tensão em painéis de baixa e média tensão, leitura de barra de alimentação e integração com proteção e relés. Ele possibilita medições de tensão de fase/neutro para detecção de desequilíbrios, undervoltage/overvoltage e suporte a alarmes preventivos. Em subestações, facilita a aquisição de dados para análise de qualidade de energia (PQ) sem necessidade de múltiplos TP externos.

Por exemplo, em esquemas de supervisão de alimentadores, 8 canais do DN-848VI permitem medir várias fases ou pontos de medição distribuídos em um único módulo, reduzindo complexidade de cabeamento. A compatibilidade com SCADA e protocolos padrão simplifica a integração para ações de proteção e histórico em bancos de dados. Atenção a requisitos de isolamento e níveis de sobretensão inerentes a subestações quando especificar o produto.

A conformidade com normas de segurança elétrica e EMC garante que o módulo possa operar em ambientes com transientes e ruído eletromagnético. Para projetos críticos, combine o DN-848VI com dispositivos de proteção (ferrites, supressores) e siga normas como IEC 62368-1 para segurança de equipamentos eletrônicos e IEC 61000 para compatibilidade eletromagnética.

Automação industrial e controle de processos

Em painéis de automação e controle de processos, o DN-848VI converte tensões de sensores e saídas de instrumentos para sinais lidos por PLCs e RTUs. Aplicações típicas incluem monitoramento de tensão de motores, controle de processos batch, e feedback em malhas de controle onde tensões de sensor excedem as entradas do controlador. A linearidade do atenuador reduz erros na malha de controle e melhora estabilidade.

Sua montagem em trilho DIN facilita retrofit em painéis existentes e diminui o TCO (Total Cost of Ownership) ao evitar reposições complexas. Em ambientes com ruído, o isolamento galvânico do módulo evita loops de corrente de terra que podem falsear medições. A baixa deriva térmica é crucial para manter calibração entre manutenções.

Para integração com PLCs, mapear registradores Modbus e configurar escalas corretamente (exc.: fator de atenuação) é uma etapa crítica. Veja exemplos práticos de mapeamento e integração em artigos relacionados no blog da LRI: https://blog.lri.com.br/ e materiais técnicos da ICP DAS.

Laboratórios, testes e projetos de P&D

Em bancadas de testes e laboratórios de P&D, o DN-848VI é útil para validar equipamentos que geram tensões elevadas, sem expor instrumentos sensíveis. Ele permite medições repetíveis em ciclos de teste, comparações entre versões de hardware e coleta automatizada de dados. A configuração de canais independentes facilita testar múltiplos pontos simultaneamente.

A precisão e linearidade são essenciais para testes de conformidade e parametrização; por isso, recomenda-se calibração periódica e uso de referências traceáveis. Em desenvolvimento de produtos, o módulo acelera a instrumentação de protótipos e a verificação de comportamentos sob diferentes condições operacionais. Para documentação e procedimentos de teste, consulte templates e artigos técnicos em https://blog.lri.com.br/.

Em P&D, use o DN-848VI para reduzir áreas de risco ao manusear tensões, integrando o módulo a sistemas de aquisição e registrando dados em tempo real para downstream analytics.

Especificações técnicas do DN-848VI — tabela de referência

Tabela de especificações (sugestão de colunas)

Consulte a ficha técnica do fabricante para valores exatos da versão que pretende adquirir. A tabela acima é um resumo orientativo; para integração elétrica precisa, use os valores oficiais.

Requisitos elétricos, ambientais e certificações

Eletricidade: alimente o módulo com 24 VDC estabilizado e proteja a fonte com fusíveis e supressores de surto quando operando em ambientes com transientes. O consumo varia por canal; dimensione a fonte com margem (>20%). Para proteção contra EMI/ESD, siga recomendações de filtragem e aterramento conforme IEC 61000-4-2/4-4.

Ambiental: opere nas faixas de temperatura indicadas e evite ambientes com condensação. IP rating pode não ser elevado — instale em painéis com proteção adequada. Considere variações de temperatura ao dimensionar a precisão (drift térmico).

Certificações: verifique conformidade com IEC/EN 62368-1 para segurança de equipamentos eletrônicos e com requisitos de EMC (IEC 61000). Para aplicações críticas, confirme certificações UL/CSA específicas e qualificações adicionais exigidas por utilities ou OEMs.

Importância, benefícios e diferenciais do DN-848VI módulo atenuador de tensão

Benefícios operacionais e econômicos

Ao padronizar medições com o DN-848VI, reduz-se o número de componentes (transformadores de potencial, resistores de escala) e simplifica-se manutenção. Isso reduz o TCO e o tempo de comissionamento, além de diminuir necessidades de calibração rotineira. A leitura direta via Modbus RTU reduz a necessidade de I/O analógico nos PLCs, economizando hardware.

A acurácia e linearidade do atenuador diminuem erros de medição que poderiam resultar em ações indevidas de controle ou em diagnósticos falsos. Em utilities, isso se traduz em menor risco de desligamentos e melhor qualidade do dado para tarifação e faturamento. Em P&D, acelera ciclos de teste e entrega.

Do ponto de vista econômico, integrar múltiplos pontos de medição em um único módulo com 8 canais reduz cabeamento e espaço em painel, impactando positivamente o CAPEX do projeto. O ROI em projetos de retrofit costuma ser rápido quando contabilizados economia de instalação e redução de retrabalhos.

Diferenciais técnicos frente ao mercado

Os diferenciais típicos do DN-848VI incluem isolamento galvânico, número de canais por módulo (8) e compatibilidade nativa com Modbus RTU, fatores críticos para integração industrial. A presença de filtros anti-aliasing e proteção contra surtos aumenta robustez em ambientes ruidosos. A modularidade e montagem em trilho DIN reduzem complexidade mecânica.

Comparado a soluções passivas, o DN-848VI fornece condicionamento ativo, compensação de drift e mapeamento digital, simplificando configuração. A certificação EMC e a atenção a normas industriais tornam o produto apto para aplicações críticas. Para arquiteturas IIoT, a integração via gateways oferece conectividade e visibilidade adicionais.

Ao definir especificação, verifique linearidade, resposta de frequência e isolamento entre canais para garantir que o módulo supre requisitos de precisão e segurança do projeto.

Para aplicações que exigem essa robustez, a série DN-848VI da ICP Das é a solução ideal. Confira as especificações completas e solicite mais informações na página do produto: https://www.lri.com.br/dn-848vi-modulo-atenuador-de-tensao-com-8-canais.

Guia prático: como instalar e usar o DN-848VI módulo atenuador de tensão

Planejamento pré-instalação: verificação, ferramentas e checklist de segurança

Antes da instalação verifique a versão do módulo, faixas de entrada e temperatura operacional. Prepare multímetro, ferramentas de torque para terminais, e EPI. Confirme a ausência de alimentação no painel e bloqueie fontes conforme procedimento LOTO (Lock Out Tag Out).

Checklist mínimo: confirmar tensão de alimentação (24 VDC), verificar resistores de desvio se aplicáveis, checar polaridade dos terminais, assegurar aterramento adequado e identificar caminhos de fiação para evitar acoplamento com cabos de potência. Documente as configurações de faixa e endereçamento Modbus antes da energização.

Siga normas de segurança elétrica aplicáveis (por ex., NR-10 no Brasil) e recomendações do fabricante. Em instalações de média/alta tensão, utilize TP/TC adequados e dispositivos de proteção contra sobretensão.

Passo a passo da instalação física e elétrica

1) Monte o DN-848VI no trilho DIN conforme orientação; evite bloqueio de ventilação.
2) Faça a fiação de entradas de tensão com cabo adequado e torques conforme manual; use bornes isolados.
3) Conecte a alimentação 24 VDC com proteção reversão/ fusíveis e conecte o terra de proteção ao chassi do painel.

Verifique a polaridade do RS-485 e instale resistores de terminação se necessário. Mantenha cabos de sinal e potência separados para reduzir ruído. Após energizar, confirme LEDs de status e realize leitura inicial via Modbus para garantir comunicação.

Configuração de comunicação e parâmetros (ex.: Modbus/RS-485)

Configurar Modbus RTU: defina endereço (ID), baud rate (ex.: 9600/19200/115200), paridade e stop bits conforme arquitetura do sistema. Mapear registradores: cada canal terá endereços para leitura bruta, escala e status de falha — consulte a tabela de registradores na documentação do produto.

Use software de teste Modbus (ex.: Modbus Poll) para validar leitura de canais e ajustar fatores de escala. Ao integrar com SCADA, defina tags com unidades, escalas (multiplicadores) e alarmes de limite alto/baixo. Se usar gateways IIoT, configure encapsulamento e segurança (TLS/VPN) conforme políticas.

Documente todas as configurações e armazene backup de parâmetros para recuperação rápida. Em caso de múltiplos módulos, planeje endereçamento para evitar conflitos.

Testes de comissionamento e verificação de sinal

Realize testes com fontes de tensão conhecidas e multímetro para validar atenuação e linearidade em pontos: 0%, 50% e 100% da faixa. Compare leitura do sistema SCADA com instrumentos de referência e calcule erros percentuais. Verifique resposta dinâmica com sinais senoidais/amostrados quando necessário.

Para integridade de sinal, utilize osciloscópio para analisar ruído e verificar presença de aliasing; ajuste filtros ou taxa de amostragem quando necessário. Teste condições de falha: perda de alimentação, comunicação e entradas em curto para garantir comportamento definido.

Registre resultados de testes em relatório de comissionamento e inclua planos de ação para discrepâncias encontradas. Isso facilita homologação e suporte futuro.

Rotina de manutenção preventiva e diagnóstico

Estabeleça inspeções periódicas (ex.: semestrais) para verificar conexões, torque dos terminais e sinais de corrosão. Monitore logs de falhas e alarmes para detectar tendências. Calibração: execute verificação com referência traceável conforme plano de manutenção.

Para diagnóstico rápido, verifique LEDs de status, integridade RS-485 e leitura direta no registrador via ferramenta Modbus. Em casos de ruído persistente, examine aterramento e rotas de cabo. Substituição: mantenha módulos sobressalentes para reduzir downtime.

Documente todas as intervenções em CMMS e atualize firmware quando novas versões oferecerem correções ou melhorias.

Integração com sistemas SCADA e IIoT para DN-848VI módulo atenuador de tensão (DN-848VI módulo atenuador de tensão)

Protocolos e drivers mais usados (Modbus, OPC, gateways)

O protocolo nativo mais comum é Modbus RTU (RS-485), amplamente suportado por SCADA, PLCs e gateways IIoT. Para ambientes modernos, utilize gateways que encapsulam Modbus em MQTT/HTTPS para envio a plataformas cloud. Drivers OPC UA podem ser usados em camadas superiores para padronização em arquiteturas IIoT.

Ao escolher gateway, priorize suporte a segurança (TLS, VPN), mapeamento de registradores e buffering para perda temporária de conectividade. Gateways com capacidade de edge computing permitem pré-processamento e compressão, reduzindo latência e tráfego.

Integre com historizadores SCADA e DCS mapeando tags, unidades e alarmes. Ferramentas de middleware podem converter e agregarem dados para analytics e digital twins.

Arquitetura de integração: da borda ao cloud

Uma arquitetura típica: DN-848VI (edge) → RS-485 → Gateway Edge (Protocolo/segurança) → Rede local/SCADA → Broker MQTT/Cloud → Plataforma IIoT/Analytics. No edge, aplique filtragem, agregação e detecção de anomalias simples para reduzir dados enviados ao cloud.

Proteja cada camada com autenticação, segmentação de rede e TLS. Use VLANs e firewalls para isolar dispositivos de controle. Mantenha latência e jitter dentro dos requisitos de controle em tempo real — para dados de supervisão, tolerâncias são maiores.

Planeje retenção de dados local e políticas de sincronização para garantir integridade mesmo com conexões intermitentes.

Exemplo prático: mapeamento de tags e configuração em um SCADA

Template de tags (exemplo):

• Tag_Volt_Canal1 = Modbus Reg 40001 → escala 0.0–600.0 V
• Tag_Status_Canal1 = Modbus Reg 40101 → bitmask de falha
• Alarme_UV_Canal1 = Tag_Volt_Canal1 < 200 V (delay 10s)

Configure historização em intervalos coerentes (ex.: 1s para trending, 10s para armazenamento rotineiro). Defina deadbands para reduzir eventos redundantes e evite sobrecarregar o SCADA. Teste alarmes com injeção de sinal e valide ações automatizadas.

Boas práticas para IIoT: latência, amostragem e filtragem de dados

Defina taxa de amostragem baseada na finalidade: 1s–10s para supervisão, >100ms para controle. Aplique anti-aliasing e filtros locais para reduzir ruído. Use compressão e agregação (min/max/avg) no edge antes de enviar para cloud.

Priorize envio de eventos críticos (alarme, falha) com prioridade alta. Garanta sincronização temporal (NTP) para correlacionar dados entre dispositivos. Monitore latência e perda de pacotes para ajustar SLAs.

Para arquiteturas analíticas, mantenha dados brutos por períodos curtos no edge e históricos agregados na nuvem.

Exemplos práticos de uso do DN-848VI módulo atenuador de tensão

Caso 1: Monitoramento de tensões em subestação com alarmes de desvio

Cenário: subestação com múltiplos barramentos onde é necessário detectar desequilíbrios e undervoltage. Solução: instalar módulos DN-848VI próximos aos barramentos, ler tensões de cada fase e enviar para o SCADA. Configurar alarmes de desvio percentual e ações automatizadas.

Configuração mínima: 1 DN-848VI por conjunto de 8 pontos, integração via RS-485 a RTU local e replicação de dados ao centro de controle. Métricas acionáveis: desvio percentual entre fases, RMS médio, tempo de permanência fora de faixa.

Resultado: redução de eventos operacionais não previstos, melhor diagnóstico e manutenção proativa. Para projetos de utilities, planeje redundância de comunicação e backup de energia.

Caso 2: Solução para painel de controle em indústria de processo

Cenário: painel com sensores de tensão para motores e barras. Solução: DN-848VI montado no painel, mapeado a PLC via Modbus; PLC usa dados para lógica de proteção e supervisão. Ganhos: redução de cabos analógicos, diagnóstico centralizado e testes facilitados em bancada.

Integração: mapeie escalas, configure alarmes de subtensão e registre trends para manutenção preditiva. A modularidade do DN-848VI facilita substituição sem parar a produção.

Benefícios operacionais incluem menor MTTR e melhor visibilidade para operações e manutenção.

Caso 3: Integração em projeto fotovoltaico ou eólico para medição de string

Cenário: strings fotovoltaicas gerando tensões acima do intervalo direto dos ADCs. Solução: atenuar tensões de cada string com DN-848VI e enviar leituras ao gateway IIoT para análise de performance e detecção de falhas.

O módulo permite medições distribuídas, facilitando localizar strings sub-performantes e otimizar manutenção. Configure alarmes para mismatch entre strings e inclua dados em analytics para otimização energética.

Em usinas, redução do tempo de diagnóstico e melhor rastreabilidade de falhas geram economia operacional relevante.

Comparação técnica e erros comuns: DN-848VI vs produtos similares da ICP DAS

Tabela comparativa sugerida (parâmetros-chave)

Escolha com base em número de canais, faixa de tensão, necessidade de isolamento e interface de comunicação. Confirme a documentação do fabricante para detalhes exatos de cada modelo.

Erros de projeto e instalação mais comuns

• Mau aterramento: gera loops e leituras incorretas. Corrija com aterramento único e isolação adequada.
• Escala incorreta: configuração errada de fator de atenuação leva a leituras fora de escala; verifique registradores Modbus.
• Ruído e cross-talk: fiação inadequada e falta de terminação RS-485 geram instabilidade.

Corrija aplicando boas práticas de fiação, usando blindagem, separando cabos de potência e sinal e validando terminação RS-485.

Dicas de troubleshooting e quando acionar suporte técnico

Sequência de diagnóstico: 1) verificar LEDs e alimentação; 2) checar comunicação RS-485 com ferramenta Modbus; 3) validar leituras com multímetro; 4) isolar cabo e testar individualmente. Registre logs e passos executados ao abrir chamado.

Acione suporte técnico quando inconsistências persistirem após verificação física, ou quando detectar comportamentos intermitentes que sugerem falha de hardware. Tenha à mão número de série, versão de firmware, e relatório de testes para acelerar atendimento.

Conclusão e chamada para ação: solicite cotação / entre em contato

Recapitulação dos benefícios e próximos passos recomendados

O DN-848VI módulo atenuador de tensão é uma solução robusta para condicionar múltiplos sinais de tensão em ambientes industriais, utilities e P&D. Os principais benefícios incluem redução de cabeamento, isolamento galvânico, integração simplificada via Modbus e compatibilidade com arquiteturas IIoT. Para validação técnica, recomendo testes de bancada com referência calibrada antes do comissionamento.

Próximos passos: definam as faixas de medição necessárias, verifiquem requisitos de isolamento, planejem o endereçamento Modbus e mapem os registradores para SCADA. Realize um piloto em um painel para validar drift térmico e ruído em campo.

Para aplicações que exigem essa robustez, a série DN-848VI da ICP Das é a solução ideal. Confira as especificações detalhadas e solicite uma cotação personalizada: https://www.lri.com.br/dn-848vi-modulo-atenuador-de-tensao-com-8-canais. Consulte também outras soluções e cases no blog técnico: https://blog.lri.com.br/.

Call-to-action direta: solicite cotação / agende prova de conceito / fale com especialista

Precisa especificar o DN-848VI para um projeto? Solicite cotação com quantidade e faixas desejadas, ou agende uma prova de conceito para validação em bancada. Nossa equipe técnica pode ajudar no mapeamento Modbus e na especificação elétrica (alimentação, aterramento, proteção).

Entre em contato com o time comercial/engenharia através do formulário no site ou peça suporte técnico pelo canal do blog: https://blog.lri.com.br/ para orientações e documentação adicional. Pergunte nos comentários sobre sua aplicação específica — responderemos com recomendações práticas.

Perspectivas futuras, aplicações específicas e resumo estratégico do DN-848VI módulo atenuador de tensão

Tendências tecnológicas que impactam o uso do DN-848VI (IIoT, edge analytics, digital twin)

A expansão do IIoT e edge analytics aumenta o valor de módulos como o DN-848VI, que geram dados confiáveis na borda para alimentar modelos de previsão e digital twins. Processamento local de dados para detecção de anomalias reduz latência e custos com transmissão. A convergência com padrões de telecomunicação industrial (5G private, Time-Sensitive Networking) amplia possibilidades de monitoramento em tempo real.

Além disso, AI/ML aplicada a séries temporais de tensão pode identificar padrões precoces de falha em transformadores e cabos. O DN-848VI fornece a camada de instrumentação necessária para alimentar esses modelos com qualidade.

Para projetos futuros, considere integrar módulos com gateways que suportem processamento edge e formatos otimizados (MQTT/JSON) para analytics e machine learning.

Aplicações específicas recomendadas para curto e médio prazo

Curto prazo: retrofit de painéis para monitoramento de energia em fábricas, medição de strings fotovoltaicas e monitoramento de motores críticos. Médio prazo: integração com plataformas de manutenção preditiva, digital twins de subestações e projetos de smart grid.

Para pilotagem, selecione 8–16 pontos críticos por planta e implemente DN-848VI com gateway edge para validar economia de manutenção e ganhos operacionais. Documente ROI e reduções de MTTR.

Resumo estratégico para tomada de decisão

Checklist final para seleção:

• KPIs a validar: precisão, tempo de resposta, disponibilidade de dados, ROI esperado.
• Verifique: isolamento galvânico, compatibilidade Modbus, temperatura operacional.
• Riscos e mitigação: ruído elétrico (filtragem), falha de comunicação (redundância), incompatibilidade de escala (testes de bancada).

Decisão recomendada: realize piloto com 1–3 módulos DN-848VI, valide integração SCADA/IIoT e meça ganhos operacionais em 3–6 meses.
