Gateway Ethernet/Serial/Can Para 4G: Conectividade Industrial

Introdução

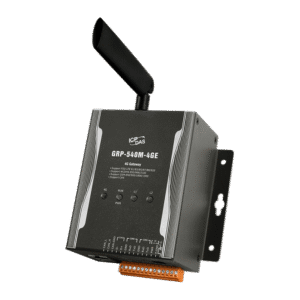

O gateway Ethernet/Serial/CAN 4G da ICP DAS é um dispositivo de comunicação industrial projetado para conectar equipamentos legados (RS-232/RS-485, CAN) a redes IP e à nuvem via 4G/LTE, oferecendo protocolos como Modbus RTU/TCP, MQTT e suporte para arquiteturas IIoT. Neste artigo abordarei a arquitetura básica do produto, públicos-alvo (engenheiros de automação, integradores e TI industrial) e cenários típicos de uso, com ênfase em confiabilidade, segurança e conformidade técnica.
O objetivo é fornecer um guia técnico completo que permita avaliar, instalar, integrar e operar um gateway 4G em projetos de utilities, manufatura e energia, com parâmetros relevantes como MTBF, certificações e recomendações de projeto. Palavras-chave principais como gateway 4G, ICP DAS gateway, comunicação M2M e IIoT aparecem já neste primeiro parágrafo para garantir otimização semântica.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/. Para aplicações que exigem essa robustez, a série tGW da ICP DAS é a solução ideal. Confira as especificações na página do produto: https://www.lri.com.br/comunicacao-de-dados/gateway-ethernetserialcan-para-4g

Principais aplicações e setores atendidos pelo gateway Ethernet/Serial/CAN 4G

O gateway é amplamente utilizado em estações de bombeamento de água e esgoto, onde substitui enlaces rádio ou fibra para transmissão de telemetria SCADA, garantindo reconexão automática via 4G em falhas da rede principal. Em redes de energia e subestações, o dispositivo fornece redundância de comunicação para supervisão e leitura remota de medidores, suportando requisitos de disponibilidade típicos do setor.
No setor de transporte e logística, o gateway permite monitoramento de condições ambientais e rastreamento de ativos via MQTT/HTTP para plataformas de telemetria, integrando sensores via RS-485 ou CAN. Para automação predial e agricultura, ele funciona como concentrador M2M que agrega dados de CLPs e controladores remotos, reduzindo o custo de cabeamento e acelerando projetos de retrofit.
Em manufatura e OEMs, sua interoperabilidade com protocolos industriais facilita o uso em linhas de produção, testes de bancada e integração com MES/SCADA, contribuindo para iniciativas Indústria 4.0 ao fornecer conectividade segura e gerenciamento remoto de dispositivos.

Especificações técnicas do gateway Ethernet/Serial/CAN 4G (gateway 4G, ICP DAS gateway)

A seguir uma tabela resumida com os parâmetros mais relevantes para seleção técnica do equipamento. Os valores servem como referência típica para a série tGW da ICP DAS; verifique a ficha técnica do modelo específico na página do produto para valores oficiais.

Tabela de especificações técnicas (resumo rápido)

Detalhamento de interfaces e protocolos suportados

A porta Ethernet 10/100Base-T fornece conectividade LAN para SCADA local e permite configuração via web. As portas seriais (RS-232/RS-485) operam em níveis industriais e suportam velocidades até 115200 bps, frame de dados customizáveis e timeout configurável para polling Modbus RTU. O canal CAN 2.0B aceita taxas até 1 Mbps e suporta filtragem por ID e reconciliação de mensagens para integração com redes de instrumentos veiculares ou painéis.
No plano de protocolos, o gateway geralmente oferece Modbus RTU/TCP para integração clássica SCADA, MQTT para publicação assíncrona em brokers IIoT, e HTTP(S)/REST para aplicações web. Recursos adicionais incluem mapeamento de portas, encapsulamento serial-over-IP e conversão CAN-to-Modbus para interoperabilidade entre domínios.
Suporte a segurança e gerência inclui TLS, VPN IPsec/OpenVPN, SNMP para monitoramento e APIs/SDKs para integração customizada. Para deployments críticos, verifique requisitos de certificação de segurança (ex.: IEC/EN 62368-1 para segurança eletroeletrônica quando aplicável ao conjunto).

Requisitos elétricos, ambientais e certificações

A alimentação típica aceita 9–48 VDC com proteção contra inversão de polaridade e PFC quando o gateway é alimentado via fontes AC/DC integradas. Em projetos com painéis elétricos, recomenda-se filtro de linha e proteção contra surto conforme IEC 61000-4-x para melhorar imunidade a transientes. PFC (Power Factor Correction) não é geralmente crítico em dispositivos de baixa potência, mas atenção ao dimensionamento da fonte em instalações com múltiplos módulos.
As faixas de operação são industriais (-40°C a +75°C) e a montagem em trilho DIN facilita a instalação em painéis. Para ambientes com vibração ou corrosão é preferível modelos com tratamento conformal ou invólucro IP conforme a aplicação. Certificações EMC/EMI e conformidade com RoHS são comuns; para aplicações médicas ou altamente reguladas, consulte IEC 60601-1 ou normas específicas do setor.
O MTBF e testes de ciclo térmico são indicadores importantes para avaliação de confiabilidade; peça relatórios de teste e especificações de durabilidade do fabricante quando o projeto exige alta disponibilidade (SLA).

Importância, benefícios e diferenciais do gateway Ethernet/Serial/CAN 4G

O principal valor agregado é a redundância de comunicação: ao combinar Ethernet local com o enlace celular 4G, o gateway garante continuidade operacional em caso de falha da rede principal. A capacidade de converter e multiplexar dados entre Serial, CAN e IP reduz necessidade de gateways intermediários e diminui latência de integração. Esses diferenciais tornam o equipamento mais robusto que soluções genéricas de consumo.
Do ponto de vista de segurança, muitos gateways ICP DAS implementam TLS, VPN e segmentação de rede para proteger dados em trânsito e reduzir superfície de ataque, além de permitir gestão remota de firmware e configuração, o que diminui deslocamentos técnicos e tempo de inatividade. Essas funcionalidades impactam diretamente o ROI ao reduzir custos operacionais e MTTR (Mean Time To Repair).
A escalabilidade é outro diferencial: suporte a MQTT e integração com brokers cloud facilita adoção em projetos IIoT e Indústria 4.0, enquanto o mapeamento de tags e funcionalidades de buffering local garantem integridade de dados mesmo em condições de rede instável.

Benefícios operacionais e econômicos

Operacionalmente, a gestão remota permite diagnosticar e aplicar correções sem saída de tecnicos, economizando horas de trabalho e deslocamento. Em escala, a redução de downtime via failover automático para 4G eleva a disponibilidade do serviço de telemetria, resultando em menor perda de produção e penalidades contratuais.
Economicamente, o uso de um único gateway para múltiplas interfaces reduz o custo de hardware por I/O e simplifica o cabeamento e manutenção, reduzindo TCO. A publicação por MQTT para plataformas cloud diminui a necessidade de servidores on-premise e acelera entrega de dashboards e análises.
Quantifique ganhos estimados: uma redução de deslocamentos de campo de 30–50% e diminuição de tempo médio de restauração de minutos para horas podem representar economias significativas em contratos de utilities e manutenção industrial.

Recursos de segurança e disponibilidade que impactam o ROI

Recursos como failover automático para 4G, balanceamento de tráfego e priorização de pacotes (QoS) garantem que dados críticos sejam transmitidos primeiro, minimizando risco operacional. O suporte a VPN e firewalls embutidos reduz a necessidade de appliances adicionais, simplificando arquitetura de segurança.
Mecanismos de buffering local e retransmissão automática asseguram que mensagens não sejam perdidas durante quedas temporárias de rede, preservando integridade de histórico e evitando leituras falsas em SCADA. Logs detalhados e alertas via SNMP/SMTP ajudam operação e diagnóstico remoto.
A capacidade de atualização remota de firmware com rollback seguro reduz riscos de deploy e permite aplicar correções de segurança de forma controlada, mitigando vulnerabilidades sem comprometer a disponibilidade do sistema.

Guia prático de instalação e configuração do gateway Ethernet/Serial/CAN 4G — Como fazer/usar?

A instalação física começa com montagem em trilho DIN ou painel, conexão da antena 4G ao conector SMA e inserção do SIM cartão (verificar bloqueio PIN e compatibilidade com operadora). Em painéis com fontes compartilhadas, garantir alimentação estável 9–48 VDC e instalar fusíveis de proteção próximos ao equipamento.
Para minimizar interferências, mantenha cabos Ethernet e de alimentação separados dos cabos de potência e motores. Em redes CAN, use terminação de 120 Ω nas duas extremidades e evitar stub connections longas; para RS-485, use par trançado blindado e configure resistores de bias quando necessário.
Após ligação física, acesse a interface web pelo endereço IP default (ver guia do fabricante), altere credenciais, configure APN do operador, habilite TLS/VPN se necessário e registre o dispositivo em solução de gerenciamento remoto para monitoramento de saúde e eventos.

Preparação: checklist antes da instalação

• Verificar compatibilidade do SIM e plano de dados (APN, roaming, banda LTE).
• Confirmar versão de firmware e baixar release notes para evitar regressões; preparar backup de configuração.
• Conferir antena adequada para ambiente (ganho, direcionalidade), cabos e conectores, além de ferramentas para terminação CAN/RS-485.

Execute testes de pré-energização: medir tensão de alimentação, conferir continuidade do barramento CAN e testar comunicação serial com um terminal local antes de colocar em produção.

Conexão física: ethernet, serial e CAN — passo a passo

Para Ethernet, conecte cabo CAT5e/6, configure IP estático ou DHCP e defina gateway e DNS. Habilite VLAN se necessário para segmentação de tráfego industrial.
Para RS-232/RS-485, identifique pinos e níveis TTL/RS-232 e diferencial RS-485; ajuste DIP switches ou via software a modalidade (RS-232 vs RS-485) e a modalidade de sinal (half/full-duplex). Use aterramento adequado e evite múltiplos pontos de terra que possam criar loops de terra.
Na rede CAN, respeite terminação 120 Ω em ambas as extremidades, use cabo trançado específico CAN e verifique IDs conflitantes. Ative filtros de ID e monitore via ferramenta de diagnóstico CAN para validar tráfego.

Configuração inicial via web/CLI/SDK (gateway 4G, ICP DAS gateway)

Acesse a interface web pelo IP default, altere usuário/senha, ajuste timezone e NTP para timestamps corretos. Configure APN, PIN (se aplicável), e políticas de fallback para 3G/2G conforme necessidade.
Mapeie portas seriais para endereços Modbus/TCP ou tópicos MQTT, defina QoS MQTT e credenciais do broker. Habilite TLS e importe certificados CA quando integrar com cloud; para VPN, carregue perfis IPsec/OpenVPN.
Para automação, utilize o SDK/API fornecida para scripts de bootstrap e integração com sistemas de gerenciamento (RMM). Salve a configuração e faça backup antes de testes em campo.

Testes funcionais e validação in loco

Valide conectividade 4G com testes de ping e medidas de throughput; utilize ferramentas para medir latência e jitter, essenciais em aplicações onde determinismo é crítico. Teste failover desligando a WAN primária e confirmando comutação automática para 4G.
Verifique integridade de dados com testes de leitura/escrita Modbus, publicação/assinatura MQTT e comparação de logs com equipamentos-mestre. Observe logs de buffer para confirmar retransmissão correta em perda de pacote.
Realize testes ambientais (temperatura, vibração) se o dispositivo estiver em condições não usuais, e documente resultados para garantir conformidade com SLAs.

Procedimentos de manutenção e atualização de firmware

Mantenha inventário de firmwares por site e aplique atualizações em janelas controladas; use mecanismos de staged rollout e rollback. Sempre fazer backup de configuração antes de atualizar e testar em bancada antes do deploy massivo.
Implemente rotina preventiva: checagem de sinal 4G, verificação de integridade de cartão SIM (reapread/erro PUK), inspeção visual de antenas e conectores e coleta periódica de logs para análise de falhas incipientes.
Registre procedimentos de emergência para recovery, incluindo modo seguro via console serial e carregamento de firmware local se a atualização remota falhar.

Integração com sistemas SCADA e plataformas IIoT (gateway 4G, ICP DAS gateway)

A integração com SCADA envolve mapear tags Modbus (endereços e tipos) e configurar polling eficiente para evitar sobrecarga. Para IIoT, usar MQTT com tópicos hierárquicos e payloads JSON compactos otimiza consumo de banda e facilita ingestão por plataformas cloud.
Recomenda-se segmentar tráfego crítico (comandos de controle) e não críticos (telemetria) usando VPNs e QoS em redes privadas virtuais. Para sistemas que exigem latência baixa, considere arquiteturas híbridas on-premise com replicação de dados para cloud.
Use padrões de segurança industrial (TLS, autenticação mútua, controle de acesso baseado em roles) para proteger canais de telemetria e garantir conformidade com políticas corporativas e normas setoriais.

Protocolos e métodos de integração (Modbus, MQTT, REST, OPC, etc.)

• Modbus RTU/TCP: ideal para integração com CLPs e IEDs legados; configurar timeout e polling inteligente.
• MQTT: indicado para publicação assíncrona e baixo overhead; escolher QoS 0/1/2 conforme criticidade.
• REST/HTTP(S): útil para integração pontual com APIs web e serviços cloud.
• OPC-UA/DA: em ambientes com SCADA moderno, OPC-UA provê modelagem semântica e segurança nativa; alguns gateways suportam integração via servidores OPC.

Cada protocolo tem trade-offs: Modbus é determinístico e simples; MQTT escala bem para IIoT; OPC-UA oferece semântica e segurança robusta.

Arquiteturas de referência para SCADA/IIoT (on-premise, cloud, híbrida)

Arquitetura on-premise: gateway → rede LAN → servidor SCADA local; indicado quando latência e controle local são críticos. Arquitetura cloud: gateway → 4G → broker cloud/MQTT → SCADA/IoT platform; favorece escalabilidade e analytics centralizado.
Arquitetura híbrida: combina ambos — replicação de dados locais para cloud para analytics e backup; usar mecanismos de sincronização e filas para garantir resiliência em desconexões. Recomenda-se implementar políticas de segurança unificadas e segmentação via VLAN/VPN.
Para cenários críticos, implemente redundância por múltiplos gateways e caminhos de comunicação e planos de failover testados periodicamente.

Boas práticas para tabela de tags, polling e alarmes em SCADA

• Evitar polling agressivo: agrupar tags por taxa de atualização necessária e reduzir leituras de baixa prioridade.
• Definir thresholds e deadbands para alarmes para reduzir falsos positivos e alert fatigue.
• Usar compressão/filtragem no gateway para enviar somente mudanças relevantes (change-of-state) reduzindo uso de banda celular.

Documente tabela de tags e mapeamentos, padronize nomes e tipos para facilitar integração e manutenção.

Exemplos práticos de uso do gateway Ethernet/Serial/CAN 4G

Abaixo três estudos de caso práticos que exemplificam aplicação típica: telemetria de bomba, monitoramento via CAN e backup de comunicação SCADA. Em cada caso mostro arquitetura, mapeamento de tags e políticas de reconexão.
Os exemplos usam recursos padrão do produto: mapeamento Modbus, publicação MQTT, buffering local, e failover para 4G, além de medidas de segurança como TLS e VPN. Essas implementações demonstram ganhos em disponibilidade, redução de visitas de campo e integração rápida com plataformas analíticas.
Para mais materiais práticos e guias de integração, consulte os artigos técnicos no blog: https://blog.lri.com.br/iintegracao-iiot-scada e https://blog.lri.com.br/seguranca-iot-industrial. Para aplicações que exigem essa robustez, a série tGW da ICP DAS é a solução ideal. Confira as especificações completas: https://www.lri.com.br/comunicacao-de-dados/gateway-ethernetserialcan-para-4g

Caso 1 — Telemetria remota para estação de bombeamento

Arquitetura: sensores analógicos → RTU local (RS-485 Modbus) → gateway tGW → 4G → SCADA/Cloud. Configure polling com prioridades: alarmes 1s, grandezas analógicas 10–60s. Buffer local garante que leituras durante perda 4G sejam retransmitidas.
Mensure reconexão automática do gateway e políticas de retry exponenciais; usar MQTT com QoS 1 para dados críticos e QoS 0 para telemetria de tendência. Faça validação por amostragem comparando leituras locais e enviadas.
Implemente alertas em caso de perda de comunicação prolongada via SMS/Email, e mantenha logs para auditoria. Estes procedimentos reduzem visitas de emergência e otimizam manutenção preventiva.

Caso 2 — Monitoramento de painéis elétricos via CAN e 4G

Use CAN para coletar dados de inversores e medidores com IDs definidos; gateway realiza filtragem e traduções para Modbus/TCP e publicação MQTT. Configure filtros para limitar tráfego ao essencial e enviar alarmes imediatos via MQTT.
Em campo, aplicar terminação adequada e checar integridade de frames CAN; usar diagnósticos de bus para detectar erros de bit e colisões. Documente mapeamento CAN→Modbus para posterior integração com dashboards.
No cloud, utilize dashboards para KPI em tempo real e analytics para detectar anomalias; reduza OPEX com manutenção preditiva baseada em telemetria contínua.

Caso 3 — Backup de comunicação para SCADA em redes críticas

Modelo de failover: link primário (fibra/MPLS) com gateway conectado em paralelo via Ethernet; em falha, roteamento automático para enlace 4G do gateway. Priorize tráfego de controle e telemetria crítica; use políticas de NAT e route-metric para comutação.
Teste com exercícios periódicos: simular falha de WAN e verificar latência, perda de pacotes e comportamento do SCADA durante a comutação. Automatize testes de failover para assegurar SLAs.
Documente processos e mantenha planos de rollback; com estratégia bem-sucedida, o tempo de inatividade pode ser reduzido de horas para minutos, protegendo operações críticas.

Comparação técnica com produtos similares da ICP DAS e alternativas do mercado

A ICP DAS oferece famílias de gateways com variações em número de portas, faixa de temperatura e modem celular integrado. Comparado a soluções de consumo, os modelos industriais trazem isolamento galvânico, tolerância térmica ampla e certificações EMC. Alternativas no mercado podem oferecer preço mais baixo, mas frequentemente sacrificam garantias de durabilidade e suporte técnico.
Critérios de escolha incluem número de interfaces seriais/CAN, suporte a bandas LTE locais, certificações industriais, opções de gerenciamento remoto e custo total de posse. Para ambientes extremos, prefira modelos com faixa estendida de temperatura e proteção adicional.
Abaixo uma matriz comparativa simplificada entre modelos típicos (ex.: tGW básico vs tGW-Extremo vs concorrente genérico).

Matriz de comparação: recursos-chave vs modelos ICP DAS

Quando escolher este gateway vs modelos alternativos

Escolha este gateway quando precisar de robustez industrial, múltiplas interfaces e suporte a failover 4G com gerenciamento remoto. Para aplicações menos críticas com orçamento apertado e ambiente controlado, alternativas genéricas podem ser consideradas.
Se o projeto exige certificações específicas, faixa térmica ampliada ou operações fora da caixa (ex.: integração CAN intensiva), prefira modelos ICP DAS com suporte técnico e histórico comprovado em utilities.
Considere também disponibilidade de peças, suporte local e SLA do fornecedor: esses fatores muitas vezes têm maior impacto no TCO do que o custo inicial do hardware.

Erros comuns na instalação e operação — troubleshooting e detalhes técnicos avançados

Erros frequentes incluem configuração incorreta de APN, falta de terminação CAN (120 Ω), conflito de endereços IP e ausência de isolamento entre sinais de potência e comunicação. Esses problemas geram perda intermitente de frames, ruído e falhas de reconexão.
Outro erro recorrente é polling excessivo em Modbus que satura a CPU do gateway e a rede 4G; recomenda-se agrupar leituras e aplicar estratégias de change-of-value. Falhas em updates de firmware sem backup também podem causar indisponibilidade prolongada.
Para cada erro, mantenha checklist de diagnóstico, logs e procedimentos de rollback. Use conectores e cabos de qualidade, verifique aterramento e siga normas de instalação elétrica para evitar problemas.

Diagnóstico rápido: checklists e logs a verificar

Verifique LEDs de status (Power, WAN, Signal, Serial) e utilize o console serial para acessar logs de boot e mensagens de erro. Colete logs de modem 4G para ver RSSI, RSRP/RSRQ e taxas de conexão.
Cheque tabelas ARP/DHCP para conflitos de IP, teste portas seriais com loopback e use ferramentas CAN analyzer para identificar frames com erro. Habilite debug apenas temporariamente para não impactar performance.
Mantenha um plano de coleta de logs remoto (syslog/SNMP) e integre alertas ao sistema de NOC para diagnóstico proativo.

Soluções para problemas de desempenho 4G e latência

Melhore antena (ganho/direção), reposicione equipamento para melhor cobertura e use filtros de banda se interferência for detectada. Configure APN e preferências de rede (LTE-only vs auto) adequadas à disponibilidade local.
Implemente compressão e agregação de dados no gateway, use MQTT com QoS adequado e evite payloads verbose; em aplicações críticas, utilize SLAs de operadora móvel com roaming ou links redundantes.
Se latência persistir, avalie alternativas como LTE-M/NB-IoT (para baixa banda) ou 5G em locais onde suporte estiver disponível, e considere edge computing para reduzir necessidade de comunicação com cloud.

Conclusão

O gateway Ethernet/Serial/CAN 4G da ICP DAS (série tGW) é uma solução madura para conectar dispositivos legados a arquiteturas SCADA e IIoT, oferecendo redundância 4G, múltiplas interfaces e recursos de segurança que reduzem OPEX e melhoram disponibilidade. Em ambientes críticos como utilities, energia e automação industrial, seus diferenciais em isolamento, faixa de temperatura e gerenciamento remoto justificam a escolha frente a soluções genéricas.
Na prática, o sucesso na implantação depende de boas práticas de instalação (terminação CAN, APN correto, antena adequada), políticas de segurança (TLS/VPN) e estratégias de integração (polling otimizado, MQTT/Modbus bem configurados). Recomendo validar requisitos de certificação e realizar testes de failover e stress em bancada antes do deploy.
Se tiver dúvidas técnicas específicas ou quiser um comparativo para o seu projeto, deixe um comentário abaixo ou solicite uma cotação/demonstração. Para aplicações que exigem essa robustez, a série tGW da ICP DAS é a solução ideal. Confira as especificações e fale com um especialista: https://www.lri.com.br/comunicacao-de-dados/gateway-ethernetserialcan-para-4g

Perspectivas futuras e aplicações estratégicas do gateway Ethernet/Serial/CAN 4G

Tendências como 5G, edge computing e integração nativa com plataformas de analytics vão ampliar capacidades dos gateways, permitindo processamento local (redução de latência) e modelos de segurança baseados em identidade do dispositivo. A evolução para gerenciamento centralizado via orchestration e suporte a containers deve acelerar deployments em larga escala.
Aplicações emergentes incluem integração tighter com redes elétricas inteligentes (smart grids), manutenção preditiva avançada via ML on-edge e replicação segura entre edge e cloud para continuidade de operações críticas. A compatibilidade com protocolos padrão (OPC-UA, MQTT) será decisiva para interoperabilidade.
Para projetos de longo prazo, recomendo planejar opções de upgrade (módulos 5G, mais I/O, suporte a edge apps) no escopo do projeto e trabalhar com fornecedores que ofereçam roadmap técnico e suporte continuado.

Incentivo você a comentar dúvidas técnicas, pedir exemplos de configuração específicos ou compartilhar requisitos do seu projeto para que possamos ajudar com recomendações práticas.
