Gateway Modbus Tcp/Rtu/Ascii Slave Para Devicenet Master

Introdução

Este artigo técnico detalha o Gateway Modbus TCP/RTU/ASCII para DeviceNet Master da ICP DAS, explicando arquitetura, especificações e procedimentos práticos para integração em projetos de automação industrial e IIoT. Já no primeiro parágrafo, apresentamos as palavras-chave que orientam o conteúdo: Modbus TCP, Modbus RTU, Modbus ASCII, DeviceNet, gateway industrial, IIoT — termos que aparecerão de forma natural ao longo do texto. O objetivo é fornecer informação acionável para engenheiros de automação, integradores e times de TI industrial que precisam especificar, instalar e operar este gateway com conformidade e segurança.

A abordagem combina avaliação técnica (normas, MTBF, PFC quando aplicável), instruções passo a passo e templates de configuração. Citaremos normas relevantes como IEC/EN 62368-1 (segurança eletroeletrônica), requisitos EMC (ex.: IEC 61000-6-2 / IEC 61000-6-4) e práticas para garantir interoperabilidade DeviceNet (ODVA/CIP sobre CAN). Ao final, haverá CTAs e links internos para aprofundamento técnico no blog da LRI/ICP. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Introdução ao Gateway Modbus TCP/RTU/ASCII para DeviceNet Master — visão geral e conceito fundamental

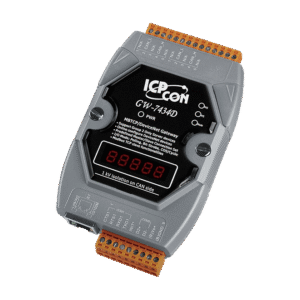

O Gateway Modbus TCP/RTU/ASCII para DeviceNet Master da ICP DAS é um dispositivo industrial que atua como tradutor e agregador de protocolos, convertendo frames Modbus (TCP, RTU, ASCII) para um barramento DeviceNet no papel de DeviceNet Master. Em arquiteturas IIoT e SCADA, ele permite que controladores e servidores SCADA com suporte Modbus consumam dados de nós DeviceNet (sensores e atuadores) sem alterar o campo. A proposta de valor é reduzir o custo de retrofit e centralizar comunicação entre mundos TCP/IP e CAN/CIP.

Tecnicamente, o gateway implementa o mapeamento de objetos CIP para registradores Modbus, suporta polling configurável e buffering para otimizar latência e throughput. Suporta a gestão de reconexões, watchdogs e tempo real suavizado para evitar perda de dados em redes ruidosas. A solução foi projetada com isolamento galvânico entre interfaces e conformidade EMC para ambientes industriais, seguindo recomendações ODVA para DeviceNet e práticas de projeto de sistemas críticos.

Para engenheiros que buscam robustez e previsibilidade, o gateway fornece diagnósticos detalhados (logs, LEDs, counters) e utilitários de configuração. Ele é ideal em cenários onde o SCADA/PLC principal usa Modbus e o campo opera em DeviceNet, permitindo migrações graduais sem reengenharia de sensores. Para aplicações que exigem essa robustez, a série Gateway Modbus TCP/RTU/ASCII para DeviceNet Master da ICP DAS é a solução ideal. Confira as especificações na página do produto: https://www.lri.com.br/comunicacao-de-dados/gateway-modbus-tcprtuascii-slave-para-devicenet-master

Principais aplicações e setores atendidos pelo Gateway Modbus TCP/RTU/ASCII para DeviceNet Master

O equipamento atende setores como: manufatura, utilities (água e saneamento), energia e subestações, food & pharma, petróleo & gás e automação predial. Em linhas de produção, o gateway consolida dados de scanners, válvulas e I/O distribuído DeviceNet para PLCs Modbus; em substations, expõe metrologia e alarmes para SCADA via Modbus TCP com garantia de prioridade para alarmes críticos.

Casos de uso típicos incluem retrofit de painéis legados (substituição incremental de CLPs), integração de dispositivos de segurança e coleta de telemetria para plataformas IIoT. Em ambientes regulados (pharma/food), o suporte a logs, timestamps e autorização de usuários facilita compliance com auditorias. Em utilities, o gateway possibilita comunicação redundante e segmentação de rede, reduzindo risco de indisponibilidade operacional.

Os ganhos esperados são redução de cabos e gateways pontuais, tempo de engenharia menor e compatibilidade com frameworks de análise preditiva. Para exemplos e tutoriais sobre integração IIoT e segurança, veja também estes artigos do blog LRI/ICP: https://blog.lri.com.br/automatizacao-industrial e https://blog.lri.com.br/iiot-seguranca

Especificações técnicas do Gateway Modbus TCP/RTU/ASCII para DeviceNet Master (tabela comparativa)

Abaixo encontra-se uma visão consolidada das especificações essenciais para avaliação técnica e decisão de compra.

Tabela de especificações elétricas e mecânicas

Tabela de interfaces de comunicação (Modbus TCP/RTU/ASCII e DeviceNet)

Tabela de performance, certificações e ambiente operacional

Importância, benefícios e diferenciais do Gateway Modbus TCP/RTU/ASCII para DeviceNet Master

O gateway reduz complexidade arquitetural ao consolidar protocolos, diminuindo pontos de falha e esforço de engenharia. Benefícios tangíveis incluem menor latência em leituras críticas por polling otimizado, menor uso de CPU no SCADA/PLC e facilidade de manutenção com logs e backups automáticos de configuração. Em projetos de retrofit, a capacidade de mapear objetos DeviceNet para registradores Modbus acelera a migração sem interrupção.

Diferenciais técnicos: isolamento galvânico, suporte a vários modos Modbus (TCP/RTU/ASCII), mapeamento flexível de I/O e ferramentas de diagnóstico integradas. A implementação correta de watchdogs e reconexões automáticas reduz MTTR; o design com PFC para a alimentação (quando presente no sistema de alimentação) garante estabilidade em ambientes industriais com ruído e variações de tensão. Comparado a gateways genéricos, o modelo ICP DAS agrega conformidade ODVA e melhor integração com stacks DeviceNet.

Além disso, a disponibilidade de APIs e integração com MQTT/OPC UA facilita uso em arquiteturas IIoT e edge computing. Para aplicações que exigem robustez e suporte dedicado, a linha de produtos ICP DAS tem documentações e suporte técnico local via LRI. Confira opções de produto no blog do LRI: https://blog.lri.com.br/gateway-modbus-devicenet

Guia prático de instalação e configuração do Gateway Modbus TCP/RTU/ASCII para DeviceNet Master — passo a passo (Como fazer/usar?)

Antes de instalar, verifique requisitos: alimentação 24 VDC estável, cabo Ethernet Cat5e/Cat6, cabos CAN apra DeviceNet com terminação adequada, e acesso à ferramenta de configuração (GUI web ou CLI). Tenha à mão endereçamento IP, máscara, gateway e IDs DeviceNet dos nós. Prepare checklist: multímetro, decapador, chaves isoladas, e ESD wrist strap para manuseio.

Desembale e inspecione o equipamento quanto a danos. Monte no trilho DIN e conecte alimentação com fusível de proteção recomendado. Aterramento é obrigatório: conecte o terminal de terra ao chassis para garantir imunidade EMC e segurança. Mantenha distância de fontes de alta potência e use conduítes para separar sinais de potência e comunicação.

Conecte DeviceNet com cabo adequado e terminação em ambas extremidades do segmento. Se utilizar RS-485 para Modbus RTU/ASCII, configure resistência de terminação e bias resistors se necessário. Inicialize o equipamento, observe LEDs de status (Power, Link, CAN, ERR) e acesse a interface de configuração via IP default para proceder com a parametrização.

Preparação e requisitos antes da instalação

Cheque compatibilidade de firmware com versão de DeviceNet e Modbus desejada. Confirme topologia física (cadeia linear com taps curtos) e limite de nodes por segmento. Faça backup de configuração do sistema supervisor antes de alterar comunicações críticas.

Tenha documentado o plano de endereçamento: IP estático preferencialmente para gateways em SCADA, e IDs DeviceNet planejados para evitar conflitos. Ferramentas úteis: sniffer CAN (ex.: PCAN), software Modbus master simulator e cabo crossover para acesso local caso DHCP não atribua IP.

Confirme requisitos de segurança: VLANs separadas, regras de firewall e autorização de acesso à GUI. Em ambientes regulados, registre versão de firmware e assinatura do responsável que fará a alteração.

Montagem física e ligações elétricas detalhadas

Monte em trilho DIN com espaço para dissipação térmica. Não obstrua ventilação; mantenha 10 mm entre unidades. Use parafusos e terminais especificados pelo fabricante para garantir conexões confiáveis.

Para alimentação, adote fusível slow-blow conforme corrente de inrush. Se possível, implante PFC no painel de alimentação para reduzir ruído; verifique conformidade com normas de segurança elétrica (ex. IEC/EN 62368-1). Para DeviceNet, siga pinout padrão e use cabos blindados com malha desligada somente em um ponto para evitar loops de terra.

Aterramento: centralize o aterramento do painel e conecte o terminal de proteção do gateway ao barramento de terra. Separe cabos de potência e comunicação para reduzir interferência; mantenha os cabos CAN longe de drives PWM e cabos de alimentação.

Configuração de rede Modbus TCP/RTU/ASCII — passos e exemplos

Acesse GUI web via IP default, altere senha administrativa e configure IP estático (ex.: 192.168.1.10/24). Ative Modbus TCP port (502) e defina timeout e retries. Para Modbus RTU, selecione RS-485, baudrate (ex.: 19200), parity (N/E/O) e número máximo de retries.

Mapeie registros Modbus para variáveis DeviceNet: por exemplo, registrador Holding 40001 → DeviceNet Tag Node 10, Input 0. Ajuste polling interval (ex.: 100 ms para sinais rápidos; 1000 ms para sinais lentos) e defina batch reading para otimizar pacotes. Exemplo de configuração CLI: set modbus tcp port 502; set modbus timeout 2000; map reg 40001 dn 10 0 len 2.

Teste com Master Modbus simulator (e.g., Modbus Poll) e verifique resposta. Use sniffer CAN para validar requisições DeviceNet geradas pelo gateway.

Configuração DeviceNet Master — perfil, mapeamento e parâmetros

Crie conexões explicitamente para cada DeviceNet node, definindo O->T e T->O assembly instances conforme documento do dispositivo. Selecione o baud rate apropriado (125/250/500 kbps) e confirme bit timing. Defina heartbeat e watchdog timers (ex.: watchdog 3x polling interval) para detectar falhas de nó.

Mapeamento: aloque assembly instances para entradas/saídas e configure comprimento de messages (ex.: 8 bytes) para otimizar largura de banda. Priorize mensagens de evento para alarmes críticos e roteie polling para valores periódicos. Em dispositivos com multiple I/O, agrupe sinais para reduzir overhead.

Use ferramenta de scan DeviceNet para descobrir nodes e IDs. Guarde arquivo de descrição do dispositivo (EDS) para facilitar identificação e mapeamento de assemblies.

Uso do utilitário/GUI e comandos AT/CLI (se aplicável)

A GUI web apresenta dashboard com estatísticas: pacotes Modbus, erros, latência média. Use seção de logs para exportar arquivos e enviar ao suporte. O firmware pode ser atualizado via upload firmware.bin com check-sum automático e modo de rollback seguro.

CLI/AT commands permitem automação em scripts: exemplos—ping device, restart service, dump config. Ex.: "save config; reboot" para aplicar alterações. Habilite HTTPS e admin password para proteger acesso à GUI.

Realize backups periódicos (config + EDS) e mantenha versão de firmware compatível com o ecossistema DeviceNet.

Testes de operação e checklist de validação pós-instalação

Valide comunicação de ponta a ponta: SCADA ↔ Modbus TCP ↔ Gateway ↔ DeviceNet nodes. Execute scripts de leitura/escrita (coils, holding registers) e verifique coerência dos valores. Monitore latência e jitter, especialmente para sinais críticos.

Checklist minimamente inclui: LEDs OK, sem erros de CRC, leituras estáveis por 24h, logs sem reconexões frequentes, e alarmes configurados. Faça teste de falha: desconectar nó DeviceNet e verificar geração de evento no SCADA.

Documente resultados e redeclare SLAs de disponibilidade. Se houver divergência, utilize os dados do log e sniffer CAN para investigar.

Integração com sistemas SCADA/IIoT e Modbus/DeviceNet (KEYWORDS)

A integração em camadas permite expor tags Modbus para SCADA e replicar dados para plataformas IIoT via MQTT/OPC UA. O gateway deve ser tratado como um edge device que traduz e pré-processa dados, reduzindo tráfego e filtrando ruído antes de enviar para o cloud. As palavras-chave aqui são: Modbus TCP, Modbus RTU, Modbus ASCII, DeviceNet, gateway industrial, IIoT.

Mapeamento de tags é direto: registradores Modbus mapeados correspondem a tags no SCADA. Para envio a brokers MQTT, converta tags para payloads JSON e use QoS 1/2 conforme criticidade. Em arquiteturas com OPC UA, um server local pode consumir os registradores Modbus e disponibilizar them em um info-model.

Segurança: segmentação de rede, TLS para MQTT, e VPNs para acesso remoto são medidas obrigatórias. Habilite autenticação forte e rotação de chaves; desligue serviços desnecessários na GUI. Use listas de controle de acesso para limitar fontes que podem consultar o gateway.

Mapeamento de tags Modbus para servers SCADA e MQTT

Defina uma tabela de mapeamento que relaciona: DeviceNet node → assembly instance → registrador Modbus → tag SCADA → tópico MQTT. Ex.: Node 12 TempSensor → Assembly 100 → Holding 40021 → Tag "Linha1.Temp" → topic "site/linha1/temp".

Use batch reads para reduzir overhead e agrupe tags por similaridade de atualização. Considere compressão de mensagens e delta-changes para reduzir tráfego MQTT. Configure retenção e last-will para garantir notificação de falha.

Teste publicação com tools como Mosquitto e verifique integridade dos timestamps (use NTP sincronizado). Para SCADA, valide scan classes e deadband para reduzir alarmes falsos.

Segurança, autenticação e boas práticas IIoT (Modbus, DeviceNet, gateway industrial)

Implemente VLANs separadas para automação e TI; use firewalls e ACLs entre camadas. Habilite TLS/DTLS em conectores que suportam e utilize VPN para acesso remoto. Desabilite serviços de fábrica (telnet, ftp) e atualize firmware regularmente.

Implemente autenticação baseada em certificados para MQTT/OPC UA e role-based access control (RBAC) na GUI. Monitore logs centralmente e integre com SIEM para detecção de anomalias. Faça pentests regulares e validação de conformidade com políticas corporativas.

Documente plano de resposta a incidentes e mantenha backups off-site de configurações críticas.

Exemplo de arquitetura integrada: DeviceNet → Gateway Modbus → SCADA/Cloud

Cenário típico: DeviceNet field devices → Gateway Modbus TCP/RTU/ASCII (ICP DAS) → Switch industrial → PLC/SCADA via Modbus TCP → Broker MQTT/Edge analytics → Cloud. Neste fluxo, o gateway normaliza e agrega dados, aplica filtros e expõe APIs seguras.

Para alta disponibilidade, implemente redundância de gateways e replicação de dados em múltiplos brokers. Em aplicações críticas, adote redundância de rede e paths alternativos para evitar single point of failure. Use timeseries DB local para buffering em caso de perda de link.

Documente diagramas lógicos e de cablagem, e garanta testes de failover em POC antes de implantação em produção.

Exemplos práticos de uso do Gateway Modbus TCP/RTU/ASCII para DeviceNet Master — casos reais e templates de configuração

A seguir, exemplos reutilizáveis que aceleram implantação.

Automação de linha de produção — leitura de sensores DeviceNet e exposição via Modbus TCP

Configuração típica: polling de 50 ms para sensores de presença, 200 ms para sensores de contagem. Mapear assemblies DeviceNet de entradas digitais para registradores Modbus coil/holding. Use batch read e compressão para reduzir uso de banda.

Template: Node 5 (Scanner) → Assembly 60 → Holding 40010–40015; Poll interval 100 ms; Timeout 250 ms. SCADA lê 40010 com scan class rápida.

Implemente watchdogs para detectar stuck bits e estatísticas de contagem para diagnóstico automático.

Monitoramento de subestação/energia — integração com SCADA e alarmes críticos

Mapear medidores de energia DeviceNet para registros Modbus com escala e offsets. Priorize alarmes de limites e configure mensagens de evento imediatas. Use TLS e VLAN isolada para comunicação com SCADA.

Template: Meter Node 2 → Energy Registers → Holding 40100–40110; Alarm thresholds configurados no gateway para gerar trap SNMP/MQTT. Replicar históricos críticos para historian local.

Implemente redundância de link e checagens de integridade periódicas.

Aplicação em retrofit — substituição de gateways antigos e desafios comuns

Checklist de compatibilidade: verificar bitrate DeviceNet, assemblies suportados, e offsets de mapeamento. Converta EDS antigos e valide mapeamento 1:1. Atenção a diferenças de endianness e scaling.

Planeje janelas de migração e tenha fallback. Documente todos os mapeamentos e teste em bancada antes de cutover. Exemplos de falha comum: mismatched baudrate ou diferença de terminadores CAN.

Comparativo técnico: Gateway Modbus TCP/RTU/ASCII para DeviceNet Master vs outros gateways ICP DAS e concorrentes

A comparação deve ser feita por critérios: interfaces suportadas, número de nodes, latência, diagnósticos e suporte técnico. O modelo ICP DAS foca em compatibilidade DeviceNet e mapeamento Modbus com robustez industrial, enquanto concorrentes podem oferecer funcionalidades semelhantes mas com trade-offs em diagnóstico e conformidade ODVA.

Diferenças entre modelos ICP DAS (funcionalidade, capacidade de I/O e protocolos)

Alguns modelos ICP DAS suportam apenas Modbus TCP↔DeviceNet, outros adicionam OPC UA ou MQTT nativamente. Existem variantes com mais portas seriais, suporte a múltiplos segmentos DeviceNet e redundância de alimentação. Escolha conforme número de nodes e requisitos de throughput.

Considere também suporte a EDS files, ferramentas de configuração e SLA de firmware. Modelos com maior memória suportam mapeamentos mais complexos e buffers maiores para edge analytics.

Avaliação frente a concorrentes do mercado — critérios de seleção

Critérios: conformidade ODVA, latência, MTBF, isolamento, facilidade de configuração, suporte local e disponibilidade de peças. Avalie também ecossistema (bibliotecas, exemplos) e integração com plataformas existentes (SCADA, MQTT).

Custo inicial vs custo total de propriedade (TCO) deve considerar tempo de engenharia, suporte e atualizações de firmware.

Erros comuns e detalhes técnicos a evitar na escolha e operação

Evite comprar gateways com capacidade insuficiente de nodes ou sem isolamento galvânico quando for necessário. Pitfalls comuns: mismatched baudrate, endianness, terminadores CAN ausentes, mapeamento incorreto de assemblies, e expectativas irreais sobre latência.

Planeje sempre logs e monitoramento; sem isso, diagnóstico torna-se lento e custoso.

Diagnóstico e resolução de problemas (troubleshooting) do Gateway Modbus TCP/RTU/ASCII para DeviceNet Master

Siga sequência lógica: verificar LED status, conexões físicas, logs do gateway, e por fim testes com sniffer. Documente erros e prescreva ações corretivas. Use ferramentas de diagnóstico como Modbus Poll e sniffer CAN.

Falhas de comunicação Modbus/DeviceNet — testes e comandos úteis

Testes: ping IP, leitura de registradores básicos, leitura de assemblies via DeviceNet scanner. Comandos CLI para reset de interface e dump de status auxiliam no isolamento. Verifique CRC e bytes perdidos em RS-485.

Use sniffer CAN para validar frames DeviceNet e comparar com expected traffic. Cheque também conflitos de ID e problemas de terminador.

Logs, LED status e interpretação de códigos de erro

LEDs indicam energia, link Ethernet, estado CAN e erros. Logs detalham reconexões, timeouts e erros de framing. Mapeie códigos de erro a ações (e.g., ERR_CAN_TIMEOUT → verificar terminador/baudrate).

Mantenha logs rotacionados e exporte antes de upgrades para análise histórica.

Atualização de firmware e rollback seguro

Realize update em janela planejada e sempre faça backup de configuração. Use procedimento de rollback do fabricante em caso de falha. Teste o firmware em bancada antes de aplicar em produção.

Verifique release notes para breaking changes e dependências de EDS ou config scripts.

Conclusão e chamada para ação — Solicite cotação ou entre em contato sobre o Gateway Modbus TCP/RTU/ASCII para DeviceNet Master

Resumo: o Gateway Modbus TCP/RTU/ASCII para DeviceNet Master da ICP DAS é uma solução madura para integrar DeviceNet com ecossistemas Modbus e IIoT, oferecendo isolamento, diagnóstico, e ferramentas de mapeamento que reduzem tempo de engenharia e risco operacional. Indicamos sua aplicação em retrofit, linhas de produção e subestações donde a interoperabilidade e a confiabilidade são requisitos críticos.

Para projetos que exigem avaliação técnica ou cotação, entre em contato com a equipe técnica da LRI para POC, especificações detalhadas e suporte de migração. Para aplicações que exigem essa robustez, a série Gateway Modbus TCP/RTU/ASCII para DeviceNet Master da ICP DAS é a solução ideal. Confira as especificações do produto e solicite assistência: https://www.lri.com.br/comunicacao-de-dados/gateway-modbus-tcprtuascii-slave-para-devicenet-master

Interaja conosco: deixe perguntas nos comentários, relate seu caso de uso e agende uma consultoria técnica para validar a solução no seu ambiente.

Perspectivas futuras e aplicações estratégicas do Gateway Modbus TCP/RTU/ASCII para DeviceNet Master

Nos próximos 3–5 anos, veremos maior adoção de edge computing e analytics rodando no próprio gateway, com modelos de ML para detecção precoce de falhas. A convergência entre OPC UA e MQTT, e integração nativa com timeseries DB, tende a aumentar o valor do gateway como hub de dados. Integrações com padrões como IEC 61850 para subestações podem ser uma evolução natural em modelos híbridos.

Outra tendência é o aumento de requisitos de segurança e certificações, impulsionando recursos como secure boot, assinaturas de firmware e gerenciamento centralizado de chaves. Projetos de digitalização das utilities e fábricas 4.0 demandarão gateways com APIs abertas e suporte a orquestração via cloud.

Planeje migrações considerando escalabilidade, upgrade paths e compatibilidade com standards. Para aprofundar a estratégia de digitalização e segurança em IIoT, consulte os materiais técnicos do blog LRI: https://blog.lri.com.br/
