Introdução

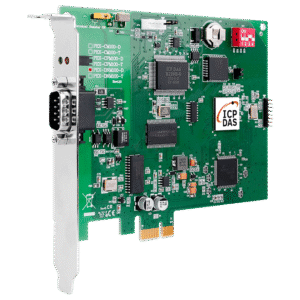

A placa PCIe DeviceNet Master (1 porta DB9) da ICP DAS é uma solução de interface para integrar redes DeviceNet em controladores industriais com barramento PCI Express. Neste artigo abordarei o que é esta placa, suas funções principais e onde ela se aplica — enfatizando termos como DeviceNet PCIe, placa DeviceNet ICP DAS e master DeviceNet desde o primeiro parágrafo para otimização semântica. A solução permite que computadores industriais ou PCs de controle atuem como DeviceNet Master, gerenciando nós (sensores, atuadores, drives) via conector DB9 compatível com o padrão físico CAN-based DeviceNet (CIP/ODVA).
A placa é projetada para ambientes industriais que exigem determinismo, baixo jitter e alto MTBF, com isolamento galvânico e proteção contra transientes. Ela tipicamente implementa o protocolo CIP (Common Industrial Protocol) conforme especificações ODVA, suportando taxas de 125/250/500 kbit/s e técnicas de auto-negociação. Para projetos que demandam conformidade eletrotécnica, a seleção da placa deve considerar normas como IEC/EN 62368-1 (segurança de equipamentos eletrônicos) e requisitos EMI/EMC; em aplicações especiais ainda avalia-se conformidade com IEC 60601-1 quando usada em painéis de automação para áreas médicas.
Engenheiros de automação, integradores e profissionais de TI industrial precisam de informações precisas sobre latência, requisitos de alimentação (PFC em fontes), isolamento e drivers suportados (Windows/Linux). Este artigo foi escrito com foco em E‑A‑T: citando normas relevantes, conceitos técnicos (como PFC, MTBF, isolamento galvanico) e oferecendo guias práticos de instalação, configuração e integração SCADA/IIoT para maximizar a confiabilidade em arquiteturas de Indústria 4.0.
Principais aplicações e setores atendidos pela placa PCIe DeviceNet Master (1 porta DB9) da ICP DAS — DeviceNet PCIe | placa DeviceNet ICP DAS | master DeviceNet
A placa PCIe DeviceNet Master é ideal em linhas de produção que utilizam sensores e atuadores CAN-based: automação fabril, embalagens, alimentício e sistemas de transporte interno. Em utilitários e subestações, ela é usada para monitoramento de painéis e integração com sistemas de supervisão. Em óleo & gás e geração/energia, o determinismo do DeviceNet permite leitura periódica de status de proteções, relés e medidores.
Exemplos práticos de problemas resolvidos: redução de tempo de diagnóstico substituindo multiplexadores seriais por nós DeviceNet diretos; eliminação de latência em laços de controle locais; integração de medidores digitais com SCADA sem necessidade de PLC adicional. A placa também é usada em aplicações OEM onde o PC embarcado serve como controlador IIoT/edge, agregando dados DeviceNet para transmissão via MQTT ou OPC UA.
Setores regulados beneficiam-se do histórico de certificações e registros de MTBF: a escolha de uma placa com isolamento robusto e proteção contra surtos reduz risco de downtime. Para projetos que exigem documentação técnica, a placa DeviceNet ICP DAS facilita homologações ao fornecer notas sobre conformidade eletromagnética, tensão de operação e limites de temperatura.
Benefícios e diferenciais da placa PCIe DeviceNet Master (1 porta DB9) da ICP DAS
A principal vantagem é a integração direta com barramento PCIe, que reduz latência e garante acesso rápido à CPU para processamento de dados em tempo real. Comparado a adaptadores USB-Serial, a solução PCIe oferece menor jitter e maior estabilidade para aplicações determinísticas. Além disso, o conector DB9 é padrão em redes DeviceNet, facilitando a conexão com cabos industriais.
Outros diferenciais incluem isolamento galvânico, proteção contra surtos e compatibilidade com múltiplos baud rates (125/250/500 kbps) com auto-negociação. A placa geralmente oferece APIs e SDKs, suporte a Windows/Linux e integração com stacks ODVA/CIP, o que simplifica a implementação de serviços de leitura/escrita de I/O e diagnostico remoto.
Do ponto de vista de custo-benefício, escolher uma placa PCIe dedicada reduz a necessidade de gateways externos e de PLCs intermediários, diminuindo latência, complexidade e pontos de falha. Em aplicações IIoT, a placa serve como fonte confiável de dados de campo que alimentam analytics em edge ou cloud, colaborando com estratégias de manutenção preditiva.
Especificações técnicas da placa PCIe DeviceNet Master (1 porta DB9) da ICP DAS (tabela) — DeviceNet PCIe | placa DeviceNet ICP DAS | master DeviceNet
Abaixo tabela compacta com parâmetros essenciais para decisão de compra e integração.
| Campo | Especificação típica |
|---|---|
| Modelo / Part number | ICP DAS PCIe-DeviceNet-Master-1DB9 (ex.: I-7530-PCIe) |
| Interface física | PCIe x1 (compatível x4/x8/x16), conector DB9 (M) |
| Padrão DeviceNet suportado | DeviceNet Master (ODVA/CIP), versões compatíveis ODVA |
| Baud rates | 125 / 250 / 500 kbps, auto-negociação |
| Número máximo de nós | Até 64 nós por segmento (depende do stack) |
| Isolamento elétrico | Galvânico 2.5 kVrms (típico) entre bus e lógica |
| Proteção contra surto | TVS e supressão de transientes integradas |
| Consumo / tensão | Alimentação via slot PCIe (3.3 V), consumo ≈ 0.5–2 W |
| Drivers / SO | Windows (7/10/Server), Linux (kernel modules), SDK em C/C# |
| APIs / Protocolos | CIP/ODVA, suporte a serviços de I/O, mensagens explícitas |
| Dimensões / Temp. | Low profile PCIe, -40 °C a +85 °C operacional |
| Certificações | CE, RoHS, compatibilidade EMC industrial |
| Garantia / Suporte | 1–3 anos (depende do distribuidor), suporte técnico ICP DAS |
Referências normativas importantes: IEC/EN 62368-1 (segurança eletroeletrônica) e testes de EMC conforme normas regionais. Valores de isolamento e MTBF devem constar no datasheet oficial do modelo adquirido.
Tabela sugerida de especificações (campos a incluir)
- Modelo / Part number
- Interface física (PCIe x1/x4), conector DB9
- Padrão DeviceNet suportado (versão, master)
- Baud rates e auto-negociação
- Número máximo de nós/endpoints suportados
- Isolamento elétrico / proteção contra surto
- Consumo de energia / tensão de operação
- Drivers e sistemas operacionais suportados (Windows, Linux, SDK)
- APIs, comandos e protocolos (ODVA, CIP)
- Dimensões, temperatura de operação, certificações (CE, UL)
- Garantia e suporte técnico
Importância da placa PCIe DeviceNet Master (1 porta DB9) da ICP DAS em arquiteturas industriais modernas
Uma interface DeviceNet master dedicada garante determinismo no transporte de I/O distribuído, reduzindo jitter e melhorando tempos cíclicos de leitura/escrita. Em arquiteturas modernas com múltiplas camadas (PLC, RTU, Edge, SCADA), a placa atua como ponte confiável entre dispositivo de campo e camada de controle/edge, garantindo consistência temporal dos dados para controle em malha fechada e monitoramento.
Disponibilidade operacional é impactada positivamente por recursos de diagnóstico da placa (status de bus, erros CAN, contadores de transmissões). Isso facilita manutenção preditiva e redução de MTTR. Em redes críticas, a presença de isolamento e proteção contra surtos reduz a probabilidade de propagação de falhas e danos ao host, aumentando o MTBF do sistema.
Para Indústria 4.0 e IIoT, a placa permite que dados determinísticos de campo sejam disponibilizados ao edge computing em alta fidelidade, possibilitando análises em tempo real e integração com plataformas cloud. Essa integração é essencial para aplicações como manutenção preditiva, otimização de processo e visão operacional centralizada.
Guia prático: como instalar fisicamente e configurar a placa PCIe DeviceNet Master (1 porta DB9) da ICP DAS
A instalação começa por verificação de compatibilidade do slot PCIe x1 na máquina host e requisitos de alimentação. Desligue a máquina, descarregue ESD e confira espaço físico (low profile/full height) e travamento do slot. Planeje a topologia DeviceNet (segmentos, terminadores em ambas extremidades, cabo tipo RG‑62/DeviceNet) antes de ligar.
Procedimento de encaixe: insira a placa no slot PCIe com cuidado, fixe o parafuso no bracket e conecte o cabo DB9 ao backbone DeviceNet com atenção à polaridade e blindagem. Garanta aterramento correto do chassi e use terminadores de 120 ohm quando aplicável. Após montagem física, ligue a máquina e verifique detecção pelo BIOS/OS.
Instale drivers oficiais ICP DAS e o SDK correspondente (Windows ou Linux). No Windows, utilize o Device Manager para confirmar reconhecimento; no Linux, verifique com lspci e dmesg. Em seguida, abra a ferramenta de configuração DeviceNet (fornecida no SDK) para definir ID de nó, baud rate e realizar o escaneamento inicial da rede.
Pré-requisitos e planejamento de rede
- Verifique slots PCIe disponíveis e versão (x1 sufficiente).
- Calcule comprimento máximo de cabo (respeitar especificação DeviceNet) e considerações de capacitância; use repetidores em longas distâncias.
- Planeje terminadores e esquema de massa/terra para evitar loops e ruídos.
Instalação física passo a passo
- Desligue sistema e descarregue ESD.
- Insira placa PCIe, fixe bracket e conecte DB9.
- Garanta aterramento, aplique terminadores e ligue para testes.
Instalação de drivers e software (Windows/Linux)
- Windows: execute instalador do driver ICP DAS; confirme no Device Manager.
- Linux: instale módulo do kernel e bibliotecas do SDK; verifique com lspci.
- Instale utilitários de diagnóstico e documentação ODVA/CIP disponibilizada.
Configuração DeviceNet Master e mapeamento de nós
- Configure baud rate e scan list no utilitário.
- Atribua Node IDs, mapeie I/O (PDOs) e defina polled/changed connections.
- Salve configuração e faça backup do arquivo de projeto.
Testes iniciais e validação
- Utilize utilitários para leitura de status, contadores de erros e mensagens CAN.
- Realize testes de carga com leitura/escrita de tags e verifique jitter/latência.
- Valide com SCADA/OPC para checar end-to-end.
Troubleshooting: erros comuns e soluções rápidas
- Bus off: verifique terminadores e IDs duplicados.
- Conflitos de Node ID: escaneie a rede e reconfigure.
- Problemas de isolamento/ruído: revise aterramento e adicione supressão.
Integração com sistemas SCADA/IIoT usando placa PCIe DeviceNet Master (1 porta DB9) da ICP DAS — DeviceNet PCIe | placa DeviceNet ICP DAS | master DeviceNet
A placa fornece dados de I/O para SCADA via drivers locais ou através de gateways. Em arquiteturas modernas, recomenda-se conectar a placa ao servidor SCADA através de OPC DA/OPC UA (com wrapper quando necessário), ou converter dados para MQTT via um edge gateway para integração IIoT. A escolha de protocolo depende do ciclo de leitura e requisitos de latência.
Para integrar com plataformas como Ignition, Wonderware ou Siemens, use o driver OPC/driver específico ICP DAS ou configure um gateway que exponha tags DeviceNet como tags OPC UA. Em configurações IIoT, utilize edge compute para filtrar/normalizar mensagens e publicar somente métricas relevantes em MQTT/REST, reduzindo tráfego para cloud.
Boas práticas de segurança incluem segmentação de rede (VLANs), firewalls industriais, uso de VPN para acesso remoto e políticas de hardening do host. Evite expor diretamente a interface DeviceNet à rede IT; sempre faça a mediação por um servidor de perímetro ou gateway seguro.
Protocolos e métodos de integração (OPC UA, OPC DA, MQTT, Modbus gateway)
- OPC UA: ideal para integração segura com SCADA moderno.
- OPC DA: compatibilidade com sistemas legados.
- MQTT/REST: para IIoT e cloud ingestion via edge gateways.
- Modbus gateway: quando necessário traduzir DeviceNet para Modbus TCP/RTU.
Mapear tags e modelagem de dados para SCADA e IIoT
- Defina naming convention consistente (ex.: site.area.device.point).
- Aplique qualidade de dado (timestamp, status) e taxas de scan ajustadas.
- Planeje histórico e retenção conforme criticidade.
Exemplos de integração com plataformas populares (Ignition, Wonderware, Siemens)
- Ignition: utilize módulo OPC UA e driver ICP DAS/OPC para mapear tags.
- Wonderware: configure driver OPC DA e teste polling intervals.
- Siemens: integre via gateway quando PLC/Simatic for master principal.
Segurança, segmentação de rede e boas práticas de conectividade
- Separe redes de controle e TI.
- Utilize firewalls industriais e listas de controle de acesso.
- Execute atualizações controladas e monitoramento.
Exemplos práticos de uso da placa PCIe DeviceNet Master (1 porta DB9) da ICP DAS
Caso 1 — Automação de linha com sensores e atuadores DeviceNet: arquitetura com PC industrial como controlador mestre, mapeando 20 sensores e 12 atuadores. Ganhos: redução de cabeamento, diagnóstico centralizado e tempo de ciclo consistente (<10 ms em muitos casos) com menor jitter.
Caso 2 — Monitoramento e telemetria em painéis elétricos: leitura periódica de relés e medidores via DeviceNet, agregação no PC com envio a plataforma IIoT para análise de consumo e manutenção preditiva. Resultado: identificação precoce de desvios e redução de falhas inesperadas.
Caso 3 — Integração híbrida PLC + Edge computing: o PLC mantém controle crítico de segurança, enquanto o PC com a placa PCIe DeviceNet Master atua como edge para coleta de dados de performance e analytics. Pré-processamento local reduz latência e volume de dados enviados à nuvem.
Comparação técnica: placa PCIe DeviceNet Master (1 porta DB9) da ICP DAS vs produtos similares da ICP DAS
Tabela comparativa (exemplo):
| Critério | PCIe DeviceNet Master (1 porta DB9) | USB-DeviceNet | Gateway Ethernet-DeviceNet |
|---|---|---|---|
| Latência | Muito baixa | Média-alta | Média |
| Determinismo | Alto | Médio | Médio |
| Número de portas | 1 | 1 | 1–4 |
| Conectividade host | PCIe | USB | Ethernet |
| Robustez industrial | Alta (isolamento) | Variável | Alta |
| Uso típico | Controladores/Edge | Configuração/diagnóstico | Integração remota |
Critérios de comparação e quando escolher cada modelo
Escolha PCIe quando precisar de determinismo e baixa latência. USB é útil para desenvolvimento e diagnóstico, não para controle crítico. Gateways Ethernet são ideais quando a rede backbone exige TCP/IP nativo ou acesso remoto.
Erros comuns, limitações técnicas e como evitá-los
Erros típicos: falta de terminador, IDs duplicados, falha de aterramento e configuração de baud mismatch. Limitações técnicas incluem número máximo de nós por segmento e comprimento de cabo conforme capacitância máxima. Evite esses problemas seguindo o checklist de instalação e realizando testes de conformidade com cabos e conectores industriais.
Checklist preventivo:
- Verificar terminadores e resistência de linha.
- Confirmar Node IDs e evitar duplicidade.
- Medir resistência de terra e continuidade de blindagem.
- Testar com utilitários ICP DAS antes de comissionar.
Guia para seleção e checklist de compra da placa PCIe DeviceNet Master (1 porta DB9) da ICP DAS
Perguntas essenciais:
- O host possui slot PCIe compatível?
- Quantos nós e qual topologia será usada?
- Requisitos de temperatura e certificações?
- Necessita-se de suporte a Linux/Windows e SDK específico?
- Há exigência de isolamento para ambientes ruidosos?
Inclua também requisitos contratuais como SLA de suporte, tempo de garantia e disponibilidade de peças. Solicite datasheet detalhado para confirmar isolamentos, limites de surto e MTBF antes da compra.
Conclusão
A placa PCIe DeviceNet Master (1 porta DB9) da ICP DAS é uma solução robusta e determinística para integrar redes DeviceNet diretamente em hosts industriais, oferecendo baixo jitter, isolamento e suporte a stacks ODVA/CIP. Para aplicações que exigem essa robustez, a série placa PCIe DeviceNet Master (1 porta DB9) da ICP Das é a solução ideal. Confira as especificações e solicite uma avaliação técnica: https://www.lri.com.br/comunicacao-de-dados/placa-pcie-devicenet-master-inteligente1-porta-db9
