Apresento neste artigo técnico o cabo DB25 macho-para-macho da ICP DAS, explicando o que é, quando usar e como integrá‑lo em arquiteturas industriais, SCADA e IIoT. A palavra-chave principal (cabo DB25 macho-para-macho) e termos secundários como DB25, RS-232, RS-422 e cabo serial DB25 aparecem desde já para orientar buscas técnicas e transacionais. Este conteúdo foi pensado para engenheiros de automação, integradores e compras técnicos que precisam de decisões rápidas e fundamentadas.
O texto traz normas de referência (p.ex. IEC/EN 62368-1, IEC 61000 para EMC), conceitos aplicáveis a infraestrutura elétrica e de comunicação (como MTBF, PFC quando relevante a fontes associadas) e parâmetros práticos (impedância diferencial para RS-422/485, blindagem, condutores). A abordagem une precisão técnica e recomendações de campo, com checklists de instalação, pinouts e testes práticos. Incentivo você a comentar dúvidas e compartilhar casos reais para enriquecer a discussão.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Introdução ao cabo DB25 macho-para-macho da ICP DAS — O que é o cabo DB25 macho-para-macho da ICP DAS?

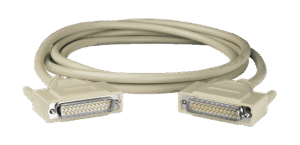

O cabo DB25 macho-para-macho da ICP DAS é um cabo serial com conectores DB25 metálicos em ambas as extremidades, projetado para conexões DTE‑DCE e ponto‑a‑ponto entre equipamentos industriais. Ele é comumente usado para RS-232, e quando cabeado adequadamente, para sinais diferenciais como RS-422/RS-485, aproveitando pares trançados e blindagem. O objetivo é fornecer um link elétrico robusto para troca de dados entre PLCs, RTUs, HMIs, modems industriais e gateways.
Em aplicações industriais, o design prioriza blindagem total (malha + folha), condutor em cobre estanhado (ex.: 24 AWG stranded), isolação resistente a óleos e faixa térmica ampla (-20 °C a +80 °C). Os conectores DB25 com casquilho metálico e roscas M3 garantem fixação segura em painéis e racks, reduzindo micro‑desconexões por vibração. Esses atributos tornam o cabo adequado para retrofit, manutenção em campo e instalações fixas em salas de controle.
Do ponto de vista de conformidade, o cabo atende critérios práticos de compatibilidade eletromagnética seguindo a família IEC 61000 (descargas eletrostáticas, transientes e interferências conduzidas). Para especificações elétricas e segurança de equipamentos conectados, recomenda‑se observar normas do equipamento final como IEC/EN 62368-1 (equipamentos de áudio/AV/ICT) e IEC 60601-1 quando usado em ambientes médicos.
Principais aplicações e setores atendidos pelo cabo DB25 macho-para-macho da ICP DAS
O cabo atende setores industriais como manufatura, utilities (água, gás, energia), petroquímica e automação predial, onde interfaces seriais legacy ainda são frequentes. É ideal para integrações de equipamentos legacy, modernização (retrofit) de estações e interligação de modems industriais. Em ambientes com ruído eletromagnético, a blindagem reforçada garante maior imunidade a interferências, reduzindo erros de comunicação.
No universo IIoT e Indústria 4.0, muitos gateways seriais para Ethernet e dispositivos de aquisição de dados ainda exigem conexões DB25 para múltiplos sinais (handshakes e modem control). Assim, o cabo é componente chave em topologias híbridas, onde sinais seriais são encapsulados para protocolos IP. Compradores técnicos valorizam a previsibilidade de performance, rastreabilidade e certificação dos materiais para manutenção programada.
Comercialmente, laboratórios, bancos de testes e universidades também utilizam DB25 para instrumentos que requerem múltiplas linhas de controle e monitoramento. A robustez mecânica e a facilidade de confecção (pontos soldados, ferrules) tornam este cabo uma escolha prática para instalações que demandam repetidas conexões e desconexões para testes.
Aplicações industriais críticas
Em estações remotas e subestações elétricas, o cabo liga PLCs, RTUs e modems de comunicação SCADA, transportando telemetria e comandos com integridade. Para comunicações críticas, recomenda‑se uso complementar de aterramento funcional e do par trançado blindado para sinais diferenciais. Em instalações sujeitas a transientes, considerar proteção adicional (supressores e filtros) seguindo padrões IEC 61000‑4‑5.
No controle de processos contínuos, a confiabilidade de um cabo DB25 bem especificado reduz paradas não planejadas. A compatibilidade elétrica com sinais de handshake (RTS/CTS/DTR/DSR) permite operação de modems ou equipamentos que dependem de controle de hardware. Para projetos com MTBF como requisito, documente ciclos de vida esperados do cabo e plano de substituição preventiva.
Em aplicações energéticas e utilities, o uso em conjunto com gateways isolados e conversores seriais minimiza loops de terra e problemas de tensão de modo comum. Recomenda‑se revisar requisitos de isolamento galvanico dos dispositivos finais conforme normas aplicáveis e usar cabos com isolamento adequado.
Aplicações em automação predial e teste/medição
Em automação predial, o DB25 conecta controladores HVAC, bancos de sensores e painéis de gerenciamento, onde múltiplos sinais de entrada/saída podem ser consolidados. A padronização de cabos facilita manutenção e permite swaps rápidos entre equipamentos. Em salas técnicas, a estética do cabeamento e rotulagem são importantes para operação eficiente.
Para teste e medição, o DB25 é útil em racks de ensaio que rodam scripts com comutação de linhas e captura de sinais seriais. A combinação com loopbacks e adaptadores facilita diagnósticos de firmware e protocol compliance. Em laboratórios que exigem rastreabilidade, fornecer relatórios de ensaio elétrico do cabo (continuidade, resistência de isolamento) agrega valor.
Em bancos de teste automotivos e de componentes, a resistência mecânica das roscas e a blindagem minimizam falhas intermitentes causadas por vibração ou cabos de passagem. Documente mapeamentos de pinos específicos por equipamento e mantenha um inventário de cabos com comprimento e tipo de blindagem.
Especificações técnicas do cabo DB25 macho-para-macho da ICP DAS | cabo DB25, DB25 macho-para-macho, cabo serial DB25
Abaixo estão os parâmetros típicos recomendados para especificações técnicas do cabo DB25 macho-para-macho ICP DAS. Estes valores servem como referência para seleção; confirme a ficha técnica do lote antes da aquisição. Normas de referência aplicáveis incluem IEC 61000 (EMC) e recomendações de segurança do equipamento host (p.ex. IEC/EN 62368‑1).
Características principais:
- Condutor: cobre estanhado 24 AWG (7/0.20 mm) stranded.
- Blindagem: folha + malha de cobre estanhado ≥85% cobertura.
- Isolação/jacket: PVC ou LSZH, temperatura de operação -20 a +80 °C.
- Contatos: ouro 3 µ" sobre níquel, vida útil do conector ≥500 ciclos de acoplamento.
- Par trançado: pares para sinais diferenciais conforme necessário para RS‑422/485.
Tabela de especificações (pinout, resistência e dimensões)
| Item | Especificação típica |
|---|---|
| Conector | DB25 macho — metal shell com parafusos M3 |
| Condutor | 24 AWG tinned copper (≈84 Ω/km) |
| Resistência de isolamento | >100 MΩ·km (típico) |
| Blindagem | Foil + braid (≥85% coverage) |
| Diâmetro do cabo | ~7.0 mm ±10% |
| Temp. operação | -20 °C a +80 °C |
| Vida mecânica do conector | ≥500 cycles |
| Comprimentos padrão | 0,5 / 1 / 3 / 5 / 10 / 15 m |
| Pinout padrão (RS‑232) | Pin 2 = TxD, Pin 3 = RxD, Pin 7 = GND (verificar equipamentos) |
Obs.: o pinout pode variar conforme DTE/DCE e as necessidades de handshake. Sempre confirme com o manual do equipamento.
Detalhes elétricos e mecânicos
Para linhas RS‑232 unbalanced, a impedância característica não é crítica, mas a resistência do condutor e a qualidade do contato influenciam erro de bits em altas taxas. Para sinais diferenciais (RS‑422/485) esperam‑se pares trançados com impedância próxima a 120 Ω; se usar DB25 para RS‑422, prefira cabo interno com pares trançados e teste de impedância. Atenuação e perda dependem do diâmetro e material, com perda incremental por metro a frequências acima de MHz.
A blindagem eficientemente reduz susceptibilidade a EMC (seguindo IEC 61000‑4‑2 e 4‑4), enquanto o jacket LSZH é preferível em áreas confinadas ou com exigência de baixa emissão de fumaça. Tolerâncias dimensionais e conectores metálicos garantem rigidez mecânica; recomenda‑se torque nas porcas de 0.4–0.6 N·m para evitar sobreaperto. Documente MTBF esperado da instalação e inclua cabos em planos de manutenção corretiva e preventiva.
Para certificações, o cabo não é um equipamento com certificação única, mas os materiais e processo de fabricação devem ser rastreáveis e compatíveis com requisitos do projeto (p.ex. RoHS, halogen free conforme solicitado).
Importância, benefícios e diferenciais do cabo DB25 macho-para-macho da ICP DAS
O cabo DB25 macho-para-macho proporciona compatibilidade imediata com equipamentos legacy e gateways, reduzindo a necessidade de adaptadores improvisados que podem introduzir falhas. A robustez mecânica dos conectores e a blindagem garantem alta disponibilidade de links seriais em instalações industriais. Para compras técnicas, a previsibilidade de desempenho e suporte de fabricação são diferenciais essenciais.
Benefícios adicionais incluem facilidade de manutenção (troca rápida), padronização de mapeamento e redução de tempo de troubleshooting. Em termos de custo total de propriedade, cabos padronizados com especificação adequada reduzem retrabalho em campo e suporte técnico. Para aplicações sensíveis, a melhor escolha é especificar cabos com certificação de teste elétrico (continuidade, isolamento) entregues com lote.
Os diferenciais ICP DAS residem na qualidade do controle de produção, testes 100% de continuidade e documentação técnica para engenharia. A ICP DAS oferece suporte técnico para mapeamento de pinos e recomendações de uso em projetos SCADA/IIoT, além de opções de personalização (comprimento, terminações). Para aplicações que exigem essa robustez, a série cabo DB25 macho-para-macho da ICP Das é a solução ideal. Confira as especificações em: https://www.lri.com.br/comunicacao-de-dados/cabo-db25-macho-para-macho
Benefícios para operação e manutenção
Na operação, a redução de erros intermitentes devido a conexões pobres melhora o MTBF do sistema de comunicação. Em manutenção, rotulagem e documentação de pinout tornam a substituição trivial e minimizam risco de cross‑wiring. O uso de cabos com blindagem e condutor adequado reduz tempo de diagnóstico em falhas induzidas por EMI.
A manutenção preventiva deve incluir inspeção visual, medição de continuidade e teste de resistência de contato regularmente, principalmente em ambientes com vibração. Padronize estoques de cabos por comprimento e tipo para acelerar trocas e testes em campo. Inclua um plano de substituição após determinado número de ciclos ou anos conforme criticidade do sistema.
A rastreabilidade de lote e certificados de ensaio agregam valor para auditorias e gestão de ativos. Equipamentos críticos devem ter cabos sob gestão de configuração, com histórico de substituição e desempenho registrado.
Diferenciais ICP DAS (qualidade, testes e garantia)
A ICP DAS aplica processos de verificação elétrica e inspeção visual em cada lote, garantindo continuidade e identificação de pares. Testes típicos incluem ensaio de continuidade, resistência de isolamento e verificação dimensional. Esses controles minimizam falhas por fabricação e variabilidade entre lotes.
Além disso, a disponibilidade de suporte técnico local (LRI/ICP) facilita a validação de pinouts e alternativas para topologias seriais híbridas. Garantia e políticas de substituição atendem necessidades industriais; solicite as condições no ato da cotação. Para leituras técnicas adicionais sobre conversores seriais e integração RS‑485/RS‑232, consulte nossos guias: https://blog.lri.com.br/conversores-seriais e https://blog.lri.com.br/guia-cabos-industriais
Guia prático: Como instalar e usar o cabo DB25 macho-para-macho da ICP DAS
Antes de qualquer instalação, verifique compatibilidade elétrica e função de cada pino no manual do equipamento. Tenha à mão ferramentas adequadas (chave de torque, multímetro, alicates de cabo) e EPIs para trabalho em painéis energizados, quando necessário. Planeje rotas evitando fontes de interferência (cabos de potência, inversores) e mantenha separação adequada.
Durante a instalação, evite dobrar o cabo além do raio de curvatura mínimo (tipicamente 6–8× o diâmetro externo). Fixe os conectores com porcas e arruelas para controle de vibração e aplique etiqueta com identificação do circuito. Se for usar o cabo para RS‑422/485, garanta pares trançados e terminação de 120 Ω quando aplicável.
Após a instalação, realize testes de continuidade, loopback e verificação de níveis com multímetro e analisador serial. Para transmissões críticas, utilize osciloscópio para verificar formas de onda e integridade de sinais em taxas altas. Documente resultados no registro do ativo.
Checklist antes da instalação
- Verificar manual do equipamento e mapa de pinos requerido.
- Conferir tipo de sinal (RS‑232 vs RS‑422/485) e necessidade de terminação ou isolamento.
- Ferramentas: multímetro, alicate decapador, chave de torque, etiquetas.
- Condições ambientais: temperatura, presença de óleo/umidade e risco de EMC.
- Comprimento adequado e tipo de jacket (LSZH se necessário).
Passo a passo de conexão e mapeamento de pinos
- Confirme DTE/DCE e mapeie sinais essenciais: Tx, Rx, GND e handshakes (RTS/CTS, DTR/DSR).
- Use pinout padrão RS‑232 (p.ex. Pin 2 = TxD, Pin 3 = RxD, Pin 7 = SG) como base, mas sempre valide com equipamento.
- Aperte parafusos de fixação e aplique etiqueta de identificação com diagrama de pinos.
Para aplicações diferenciadas (RS‑422/485), identifique pares diferenciais e realize terminação final de 120 Ω. Evite cruzamentos de pares e mantenha blindagem aterrada em um ponto para minimizar loops de terra.
Testes, diagnóstico e resolução de problemas
Comece por medir continuidade de cada pino com multímetro; falhas comuns surgem de fios rompidos ou má solda. Faça loopback para testar Tx/Rx localmente e isoladamente. Use um analisador serial ou software terminal (por ex. PuTTY) para verificar handshake e parâmetros (baud, paridade, stop bits).
Problemas de ruido e perda de bytes podem demandar análise com osciloscópio para verificar slew rate, níveis de tensão e jitter. Se erros persistirem, revise aterramento, blindagem e presença de fontes de EMI próximas. Substitua o cabo por modelo conhecido para isolar problema no cabeamento.
Boas práticas de manuseio, rota de cabo e aterramento
- Rotas paralelas a cabos de potência devem ser evitadas; cruzamentos em 90° quando necessário.
- Blindagem aterrada em apenas um ponto (normalmente no painel do equipamento host) para evitar loops de terra.
- Prática de etiquetagem e documentação: identificação física e registro em CMMS.
Adote curvatura mínima, proteção em passagens e pontos de tensão reforçados em cabines móveis ou ambientes sujeitos a vibração intensa. Padronize procedimentos de instalação e de testes para uniformidade e rastreabilidade.
Integração com sistemas SCADA/IIoT usando cabo DB25 macho-para-macho da ICP DAS
O cabo DB25 conecta-se a PLCs, RTUs e gateways que depois integram dados a SCADA ou plataformas IIoT via conversores serial‑to‑Ethernet. Em arquiteturas modernas, é comum usar gateways Modbus TCP/RTU que convertem sinais seriais recebidos pela DB25 para pacotes IP. As portas seriais devem ser configuradas conforme o protocolo (baud, paridade, stop bits).
Ao integrar, avalie a necessidade de isolamento galvanico no gateway para proteger equipamentos de diferenças de potencial. Para ambientes IIoT, considerar uso de adaptadores com suporte a TLS/VPN para transporte seguro dos dados. A documentação de pinout e mapeamento é crucial para garantir que dados críticos (alarme, telemetria) sejam corretamente endereçados.
Também é comum utilizar conversores RS‑232/RS‑422/RS‑485 e hubs seriais para consolidar múltiplas linhas DB25 em redes industriais. Para casos de alto ruído, adote fibra óptica a partir do gateway para backbone e mantenha a DB25 apenas nas extremidades.
Configuração de portas seriais e parâmetros de comunicação
Parâmetros típicos: 9600, 19200, 115200 bps; paridade None/Even/Odd; bits de parada 1 ou 2. Ajuste conforme protocolo (p.ex. Modbus RTU tipicamente 9600/8/N/1). Configure handshake de hardware (RTS/CTS) quando necessário para controle de fluxo em longas transmissões.
Verifique timeouts e retry no supervisório para acomodar latência e evitar falsos alarmes. Documente configurações e mantenha backups das configurações do dispositivo. Para integrações críticas, realize testes de carga com tráfego simulado.
Arquiteturas de integração (ponto a ponto, com conversores e gateways)
Exemplos: ponto a ponto PLC→RTU via DB25; múltiplos equipamentos consolidados em um multiplexer serial para gateway IP; uso de conversores isolados para adaptar níveis e evitar loops de terra. Em instalações distribuídas, prefira topologias que minimizem comprimento de cabo e pontos de falha.
Use conversores certificados e com logging para auditoria de dados. Em topologias redundantes, avalie duplicação de links ou uso de protocolos com detecção de falha para alta disponibilidade.
Para leituras adicionais sobre integração serial e opções de conversores, veja: https://blog.lri.com.br/conversores-seriais
Exemplos práticos de uso do cabo DB25 macho-para-macho da ICP DAS
Apresento dois casos práticos: conexão entre PLC e RTU em estação remota e integração de HMI/SCADA em sala de controle. Cada caso inclui sequência de instalação, configuração e verificação pós‑instalação. Os exemplos servem como checklists adaptáveis em projetos reais.
No caso de PLC→RTU, use DB25 com par trançado para sinais diferençais, aterramento único e terminação quando RS‑422/485 for empregado. Depois de conectar, execute loopback e monitore telegramas Modbus para validar integridade. Documente latência e taxas de erro como KPIs.
Para HMI→SCADA em sala de controle, mantenha cabeamento separado de alimentação e use conexões curtas para reduzir ruído. Verifique handshakes e parâmetros de comunicação no supervisório. Faça testes de carga com múltiplos clientes para validar comportamento em operação normal.
Caso 1 — Conexão entre PLC e RTU em estação remota
- Verifique protocolos compatíveis (p.ex. Modbus RTU), confirme pinout e tipo de sinal.
- Instale cabo blindado DB25, trançando pares para sinais diferenciais se necessário.
- Teste com loopback, monitor serial e verifique logs para assegurar comunicação estável.
Inclua proteção contra surto em ambos extremos e esquema de aterramento único para evitar diferenças de potencial. Documente cada etapa no plano de trabalho.
Caso 2 — Integração com HMI/SCADA em sala de controle
- Use DB25 para conexões locais entre HMI e servidores ou gateways.
- Configure parâmetros seriais no SCADA e faça testes de redundância.
- Monitore erros e throughput por 48–72 horas antes de entrega ao usuário.
Mantenha backups de configurações e rotinas de restauração para recuperação rápida.
Checklist de performance por caso de uso
- Taxa de erro (BER) < limites do protocolo.
- Latência end‑to‑end dentro de SLA.
- Zero desconexões intermitentes por 72h de teste.
- Verificação de integridade física e resistência de contato.
Registre KPIs em CMMS ou banco de dados de performance para suportar decisões de manutenção.
Comparação técnica: cabo DB25 macho-para-macho da ICP DAS vs outros cabos ICP DAS e alternativas | cabo DB25, DB25 macho-para-macho
Comparado a cabos DB9 ou cabos USB‑serial, o DB25 acomoda mais sinais e handshakes, sendo preferido quando múltiplas linhas de controle são necessárias. Em relação a cabos específicos para RS‑485, a vantagem do DB25 é flexibilidade de múltiplos pares; a limitação é maior diâmetro e conectores menos compactos. Frente à fibra, o DB25 é mais barato mas limitado em distância e imunidade eletromagnética.
Se a aplicação demanda alta velocidade em longas distâncias ou imunidade total a EMI, a fibra óptica é mais adequada. Para topologias multidrop longas, RS‑485 em par trançado é superior ao RS‑232 via DB25. A escolha técnica depende do protocolo, distância, ambiente EMC e requisitos de diagnóstico e manutenção.
Ao migrar equipamentos, verifique diferenças de pinout e blindagem; trocar cabos sem validar pode causar falhas críticas. Sempre consulte mapeamento e, se necessário, utilize adaptadores certificados.
Diferenças de pinout, blindagem e compatibilidade
Diferenças críticas: pinout DTE vs DCE, presença/ausência de handshakes, pares trançados para sinais diferenciais e esquema de blindagem (one‑end vs both‑ends). Ao substituir cabos, confirme se a blindagem foi projetada para ser aterrada em um ponto para evitar loops. Substituições improvisadas podem resultar em perda de dados e danos por loop de terra.
Quando NÃO usar o cabo DB25 macho-para-macho da ICP DAS — alternativas recomendadas
Não use DB25 para transmissões acima de alguns Mbps em longas distâncias; prefira fibra ou Ethernet. Para multidrop distribuído a longas distâncias, escolha RS‑485 com cabo par trançado de impedância 120 Ω. Para integração direta com PCs modernos, considere adaptadores USB‑serial certificados.
Erros comuns e detalhes técnicos que causam falha
Erros frequentes: uso de pinout errado (crossed pins), aterramento em ambos os lados gerando loops, falta de terminação em linhas diferenciais e uso de cabo sem blindagem em ambientes ruidosos. Evite soldas frias e conectores danificados; sempre teste continuidade e isolamento após instalação.
Conclusão estratégica e chamada para ação — Solicite cotação do cabo DB25 macho-para-macho da ICP DAS
Resumo: o cabo DB25 macho-para-macho da ICP DAS é uma solução prática e robusta para conectar equipamentos seriais em ambientes industriais e laboratoriais. Ele oferece compatibilidade com protocolos legacy, proteção EMC eficiente e facilidade de manutenção. Para projetos de retrofit e integrações SCADA/IIoT onde múltiplos sinais ou handshakes são necessários, este cabo é frequentemente a solução técnica mais econômica e confiável.
Resumo estratégico e próximos passos: valide protocolo e pinout no escopo do projeto, especifique blindagem e tipo de jacket conforme ambiente, determine comprimentos padrão e inclua testes de aceitação (continuidade, loopback, BER). Faça um plano de substituição preventiva e registre cabos no CMMS para rastreabilidade. Se dúvidas técnicas surgirem, consulte nosso suporte para confirmar mapeamentos e opções personalizadas.
Contato, suporte técnico e solicitação de cotação: para solicitar preço, amostra ou avaliação técnica, forneça quantidade, comprimento, tipo de jacket (PVC/LSZH), necessidade de pares trançados e pinout requerido. Para aplicações que exigem essa robustez, a série cabo DB25 macho-para-macho da ICP Das é a solução ideal. Confira as especificações e solicite cotação em: https://www.lri.com.br/comunicacao-de-dados/cabo-db25-macho-para-macho. Você também pode conhecer opções e artigos relacionados no blog: https://blog.lri.com.br/
Perspectivas futuras e aplicações emergentes para o cabo DB25 macho-para-macho da ICP DAS
Embora o mercado evolua para Ethernet industrial e fibra, o DB25 continuará relevante em retrofit, manutenção de planta e equipamentos legacy por muitos anos. A migração gradual para IIoT tende a manter a necessidade de cabos DB25 em bordas de rede onde conversores garantem encapsulamento em IP. A estratégia indicada é padronizar cabos e rotas agora para facilitar futuras migrações.
Tendências incluem uso combinado de cabos DB25 com gateways que suportam segurança (TLS/TCP) e monitoração remota de integridade de link. Ferramentas de gestão de cabeamento e etiquetagem digital (IoT tags) vão aumentar visibilidade e reduzir tempo de diagnóstico em ambientes distribuídos. Projetos com foco em resiliência devem avaliar redundância e alternativas ópticas para backbone.
Convido a comunidade técnica a comentar com seus desafios e casos de uso: quais problemas você enfrenta ao integrar DB25 em topologias IIoT? Pergunte nos comentários — responderemos com recomendações práticas.
