Introdução

O Display LED Industrial IKAN-208 é um indicador de painel projetado para aplicações industriais que exigem alta visibilidade, robustez e integração via Modbus RTU/ASCII. Neste artigo você encontrará uma descrição técnica do produto, variantes (2 linhas x 8/4 caracteres), dados elétricos e orientações de integração com SCADA e IIoT. A palavra-chave principal Display LED Industrial IKAN-208 e termos secundários como display LED industrial, Modbus RTU e display 2 linhas 8/4 caracteres são usados desde já para facilitar a busca e indexação por mecanismos de pesquisa.

O IKAN-208 destina-se a ser um dispositivo de exibição numérica e alfanumérica de alto contraste, com interfaces seriais padrão do setor para comunicação com PLCs, RTUs e gateways IIoT. Seu utilitário principal é apresentar valores críticos de processo (contadores, setpoints, alarmes) de forma legível a distância, com opções de brilho e montagem em painel. Conceitualmente, é um display LED composto por segmentos/LEDs de alta intensidade, controlados por um microcontrolador que responde a frames Modbus, similar ao padrão adotado em painéis industriais.

Ao longo deste artigo abordaremos: aplicações típicas em fábricas, utilities e subestações; especificações técnicas detalhadas; requisitos elétricos e mecânicos; benefícios operacionais e diferenciais; guia prático de instalação e configuração Modbus; integração com SCADA/IIoT; estudos de caso; e comparativos técnicos com produtos similares. Este conteúdo foi pensado para engenheiros de automação, integradores e compradores técnicos que precisam tomar decisões informadas de seleção e comissionamento.

Introdução ao Display LED Industrial IKAN-208: visão geral e conceito fundamental (O que é?)

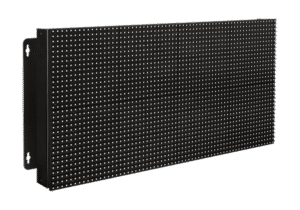

O IKAN-208 é um display LED industrial de painel com opção de exibição em 2 linhas x 8/4 caracteres, destinado à leitura de grande distância e integração digital via Modbus RTU/ASCII. Seu controlador interno interpreta requests Modbus e atualiza os caracteres em tempo real, permitindo operações de leitura/escrita por PLCs e sistemas SCADA. Em termos práticos, substitui indicadores analógicos ou painéis mecânicos por um elemento eletrônico de baixo custo, alta durabilidade e fácil integração.

Tecnicamente, o dispositivo implementa um microcontrolador com firmware que expõe registros Modbus mapeados para cada caractere, brilho e estado de LED. A comunicação serial RS-485 diferencial é o meio mais comum, garantindo imunidade a ruídos em ambientes industriais conforme recomendações de compatibilidade eletromagnética (por exemplo, EN 61000-6-2). O display respeita normas de segurança e RoHS, e seu design visa altas taxas de MTBF, o que é crítico em aplicações 24/7.

A versão com 2 linhas x 8 caracteres é indicada quando há necessidade de exibir valores numéricos e pequenas mensagens, enquanto o modo 8/4 caracteres permite compactação da informação. O conceito principal é fornecer um painel visível à distância, com controle via Modbus para integração direta em arquiteturas de automação e IIoT, reduzindo a necessidade de I/O discretas e simplificando o cabeamento.

Principais aplicações e setores atendidos | display LED industrial, Modbus RTU

O IKAN-208 é amplamente utilizado em linhas de produção para contagem de peças, painéis de status em plantas de água & esgoto, display de parâmetros em indústrias alimentícias e em salas técnicas de subestações. Em todas essas aplicações, a exigência é clara: visibilidade, confiabilidade e integração digital. O protocolo Modbus RTU permite que o display seja roteado diretamente em redes RS-485 já existentes, reduzindo custos de integração.

Em utilities e energia, o IKAN-208 exibe leituras como fluxo, demanda instantânea ou status de alarmes, integrando-se a RTUs e gateways de telecom. Na manufatura e Indústria 4.0, é usado para contadores de produtividade, indicadores de OEE e painéis de informação para operadores. Em aplicações IIoT, o display atua como elemento de borda (edge), apresentando dados críticos locais enquanto um gateway replica os valores para plataformas na nuvem.

A compatibilidade com Modbus RTU/ASCII facilita conexão com uma ampla gama de controladores, incluindo PLCs Siemens/Allen-Bradley, Mr. PLC e softwares SCADA como Wonderware/AVEVA e Ignition. Isso torna o IKAN-208 uma escolha eficiente para ambientes que exigem interoperabilidade industrial e conformidade com práticas de cablagem em RS-485.

Especificações técnicas detalhadas do IKAN-208

A seguir estão as especificações técnicas essenciais: formato do display, número de caracteres, brilho, consumo, interfaces seriais e certificações. Esses itens são críticos para seleção e dimensionamento, e devem ser verificados frente ao ambiente (temperatura, IP) e à rede elétrica local. Normas relevantes citadas incluem IEC/EN 62368-1 (segurança de equipamentos eletrônicos) e diretrizes EMC EN 61000.

O consumo típico varia com o brilho e o número de segmentos ativos; a fonte pode ser 24 Vdc com isolamento adequado. Interfaces incluem RS-485 (diferencial) para Modbus RTU/ASCII; algumas variantes oferecem também entrada TTL para configuração local. Certificações de conformidade RoHS garantem ausência de substâncias restritas, e testes de MTBF (calibrados sob IEC 61709) asseguram vida útil estendida em operação contínua.

A tabela abaixo (H3) resume os parâmetros principais e observações técnicas para referência rápida ao projetista ou integrador, facilitando a comparação com requisitos de painel e normas de projeto.

Tabela de especificações (formato sugerido)

Requisitos elétricos, ambientais e mecânicos

Em termos elétricos, recomenda-se alimentação estabilizada com supressão transiente (TVS) e filtros EMI para conformidade com EMC. O isolamento entre a rede serial e a alimentação deve ser considerado em projetos com aterramento múltiplo; a utilização de RS-485 com terminadores e bias resistors é recomendada para evitar reflexões. Conceitos como PFC não são aplicáveis diretamente ao display, mas o dimensionamento da fonte e o fator de potência do painel geral do painel devem ser avaliados.

Ambientalmente, o IKAN-208 suporta faixas típicas de -20 °C a +60 °C; porém, para uso em salas técnicas ou subestações com temperaturas extremas, escolher variantes com capacitores de alta temperatura e especificação expandida é importante. A proteção frontal pode ser IP65 quando instalada corretamente no painel; porém, a carcaça traseira normalmente permanece IP20 e requer montagem em ambiente protegido.

Mecanicamente, os displays são projetados para montagem em painel com corte padronizado. Recomenda-se seguir o diagrama de corte do fabricante, aplicar torque de fixação conforme especificação (ex.: 0,5–1,0 Nm para grampos de pressão) e verificar folgas térmicas para dissipação. Documente dimensões do corte e profundidade de montagem no painel durante a fase de projeto.

Importância, benefícios e diferenciais do IKAN-208 | display LED industrial, Modbus RTU

O principal benefício do IKAN-208 é a combinação de visibilidade, integração Modbus e robustez para ambientes industriais. A leitura a distância reduz o tempo de verificação manual e acelera decisões operacionais, impactando diretamente indicadores como OEE. A compatibilidade com Modbus RTU/ASCII significa integração direta sem necessidade de conversores complexos.

Em termos de confiabilidade, materiais de qualidade, LEDs de longa vida e um firmware estável resultam em alto MTBF e baixa necessidade de manutenção. A conformidade RoHS e as práticas de fabricação garantem consistência entre lotes e facilidade de homologação em sistemas que exigem documentação técnica. Além disso, o design modular facilita substituições rápidas em campo.

Diferenciais frente ao mercado incluem opções de brilho ajustável, montagem frontal sem ferramentas complexas e mapeamento de registros Modbus flexível. Esses atributos tornam o IKAN-208 adequado para aplicações críticas em manufatura, utilities e subestações, onde a combinação de comunicação digital e visibilidade local é mandatória.

Benefícios operacionais e de manutenção

Operacionalmente, a leitura clara diminui erros humanos e acelera intervenções. A integração via Modbus reduz cabos discretos, simplifica o layout do painel e permite atualização remota de mensagens e brilho. Em manutenção, a substituição de um módulo leva minutos, não horas, reduzindo MTTR (Mean Time To Repair).

Além disso, o consumo relativamente baixo e a possibilidade de controle automático de brilho (com base em sensores ou comandos Modbus) aumentam a vida útil dos LEDs e reduzem custos energéticos. A documentação técnica e o mapeamento Modbus claro facilitam atividades de manutenção preventiva e diagnósticos.

Do ponto de vista de confiabilidade, possuir peças de reposição e firmware documentado diminui riscos em operações 24/7. Recomenda-se manter um pequeno estoque de módulos críticos em plantas com alta criticidade de produção.

Diferenciais de projeto e qualidade

Em projeto, o IKAN-208 utiliza materiais que suportam vibração e variação térmica, com soldas e componentes especificados para ambientes industriais. A faixa de brilho permite ajuste para ambientes internos e externos controlados, e filtros ópticos aumentam a legibilidade sob iluminação intensa.

A robustez elétrica inclui proteção contra inversão de polaridade, supressão de surtos e isolamento de sinal RS-485. Além disso, a aderência a normas EMC e de segurança eletrônica facilita certificações específicas de projeto, reduzindo barreiras para adoção em utilities e OEMs.

O design facilita integração em painéis padronizados de 96×48 mm (exemplificado) e oferece opções de fixação que atendem a painéis metálicos com tratamento anticorrosão, essenciais em ambientes industriais agressivos.

Guia prático e aplicação: Como instalar e usar o IKAN-208

A seleção do IKAN-208 deve começar pela confirmação de tensão de alimentação, necessidades de visibilidade (distância de leitura) e topologia de comunicação (RS-485 multidrop). Em seguida, verificar o espaço de painel para corte e a profundidade necessária para acomodar o conector RS-485 e a fiação. Se for necessário MTBF elevado, escolha a versão com componentes de maior especificação térmica.

Para instalar mecanicamente, siga o diagrama de corte e use grampos de fixação fornecidos ou kits universais. Verifique o torque recomendado e garantias de vedação no painel frontal para manter o IP frontal. Em instalações em ambientes sujeitos a partículas ou umidade, adote vedantes adicionais conforme norma IP requerida.

Na etapa de configuração, defina o endereço Modbus (slave ID), baud rate e paridade antes de inserir o dispositivo em rede com outros equipamentos. Teste isoladamente com um conversor USB-RS485 ou um master Modbus para validar comunicação e mapeamento de registros. Abaixo há instruções mais detalhadas.

Passo a passo: montagem mecânica e fiação

1) Corte do painel: use o gabarito do fabricante; limpe rebarbas e aplique selante se necessário.
2) Fixação: insira o módulo e acione os grampos até o torque recomendado (ex.: 0,6 Nm). Assegure vedação frontal.
3) Fiação de alimentação: conectar polos conforme polaridade; use cabo com seção adequada e proteção contra surtos (fusível ou disjuntor).

Para a fiação RS-485, utilize cabo par trançado com malha aterrada em um único ponto para evitar loops de terra. Coloque terminadores de 120 Ω nas extremidades da rede e resistores de polarização (bias) se a topologia exigir.

Documente todas as conexões e rotule cabos para facilitar manutenção. Se houver necessidade de isolamento galvânico entre o barramento RS-485 e a alimentação, utilize conversores isolados.

Configuração de endereço Modbus e parâmetros de comunicação

Defina o Slave ID (ex.: 1–247), baud rate (9600/19200/38400), paridade (None/Even/Odd) e stop bits. Muitos displays possuem dip-switches ou menus de configuração, além de possibilidade de programar via comandos Modbus. Configure inicialmente a comunicação em modo interrogativo para validar parâmetros.

Exemplo de frame Modbus RTU (leitura Holding Register):

• Request: [ID=1][Function=03][Address Hi][Address Lo][Qty Hi][Qty Lo][CRC]
• Response: [ID=1][Function=03][Byte Count][Data…][CRC]

Mapeie registros para cada caractere, brilho e flags de controle; mantenha documentação do mapa de registros e teste com um mestre Modbus (e.g., Modbus Poll) antes de integrar ao SCADA.

Testes funcionais e checklist de validação

Realize testes iniciais: verificação de alimentação correta, leitura/ escrita de registros Modbus, ajuste de brilho em condições reais de luminosidade e teste de resposta a comandos de reset. Verifique também continuidade de RS-485, ausência de reflexões (sinal em osciloscópio) e comportamento com múltiplos slaves.

Checklist sugerido:

• Alimentação estável e polaridade correta.
• Comunicação Modbus testada (leitura/escrita).
• Visibilidade e contraste em condições diurnas/nocturnas.

Registre logs dos testes e mantenha evidências (capturas de frames Modbus, fotos da instalação) para facilitar troubleshooting futuro.

Integração com sistemas SCADA e plataformas IIoT: IKAN-208 na arquitetura de automação

O conexão do IKAN-208 em arquiteturas SCADA ocorre tipicamente via RS-485 para RTU/PLC local ou através de gateways que convertem Modbus RTU para Modbus TCP/IP, MQTT ou OPC UA. Isso permite que displays participem de dashboards remotos e estratégias IIoT, mantendo visibilidade local simultaneamente. A topologia deve considerar latência, largura de banda e segurança de rede.

Para integração com plataformas como Wonderware/AVEVA e Ignition, recomenda-se mapear registros Modbus em tags do SCADA, criando alarmes, historizações e scripts de controle. Em arquiteturas IIoT, um edge gateway pode agregar múltiplos displays e publicar tópicos MQTT para nuvem, reduzindo tráfego serial e facilitando analítica avançada.

A segurança é crítica: aplicadores devem isolar segmentos de rede, usar VLANs e gateways com autenticação, e limitar comandos de escrita ao necessário. Transformações de dados (scaling, offsets) podem ser aplicadas no gateway para apresentar valores no formato esperado pelo SCADA.

Protocolos suportados e mapeamento de registros Modbus

O IKAN-208 suporta Modbus RTU e possivelmente ASCII, com mapeamento de registros para caracteres, brilho e flags de controle. Recomenda-se um mapa de registros típico:

• 40001–40008: caracteres linha 1
• 40009–40016: caracteres linha 2
• 40021: brilho (0–100%)
• 40022: controle de reset/config

A tabela de mapeamento deve ser documentada e disponibilizada a equipe de TI industrial para evitar conflitos de endereçamento e facilitar script de integração.

Conectar a Wonderware, Ignition, e sistemas industriais via gateway

Passos práticos:
1) Confirme parâmetros Modbus no IKAN-208.
2) Configure um driver Modbus RTU no gateway/PLC.
3) Mapear registros para tags SCADA com scaling adequado.

Para Ignition, use o módulo Modbus para criar dispositivos Modbus RTU via gateway serial ou Modbus TCP com conversor; em Wonderware utilize o driver Modbus e configure I/O points para os registros do display. Garanta segurança com controle de acesso e limites de escrita.

Exemplos práticos de uso e estudos de caso com o IKAN-208

Exemplo 1: em uma linha de montagem, o IKAN-208 funciona como indicador de peças produzidas em tempo real, conectando-se ao PLC via Modbus. O operador vê a contagem atual e alerts de troca de turno, com resets controlados pelo PLC.

Exemplo 2: em um programa de manutenção preditiva, o display mostra status de vida útil de componentes (horas de operação) agregadas por um gateway IIoT. Alarmes críticos são exibidos localmente no IKAN-208 e enviados ao sistema de CMMS via SCADA.

Exemplo 3: em subestações, o display exibe parâmetros como corrente total, tensão de barramento ou status de disjuntores, integrando-se a RTUs e visualizando dados essenciais para técnicos em campo.

Caso 1: Indicador de contagem em linha de produção

Implementação: PLC envia incremento de contador via registro Modbus; IKAN-208 atualiza linha superior com total e linha inferior com meta. Resultado esperado: redução do tempo de conferência manual e aumento de precisão nos relatórios de produção.

Caso 2: Painel de status para manutenção preditiva

Integração: sensores de vibração e horas de máquina enviam dados ao gateway; este calcula health score e escreve em registro do display. O IKAN-208 mostra condição (OK/ALERT/FAIL) com cores ou texto para intervenção rápida.

Caso 3: Exibição de parâmetros de processo em subestações ou salas técnicas

Requisitos: leitura a distância e imunidade a EMI. Solução: IKAN-208 com montagem frontal vedada e comunicação RS-485 isolada, exibindo mensagens de alarmes e valores de medição com atualização em tempo real.

Comparação técnica: IKAN-208 versus produtos similares da ICP DAS e principais erros comuns

Comparando o IKAN-208 com outras linhas de displays ICP/concorrentes, os parâmetros-chave incluem tamanho do display, número de caracteres, opções de comunicação (apenas RS-485 vs. RS-232/ethernet), e robustez (IP rating, faixa térmica). O IKAN-208 se destaca pela otimização de legibilidade e compatibilidade Modbus.

Erros comuns na seleção incluem subdimensionar o brilho para a distância de leitura, escolher modelo sem proteção frontal adequada (IP), ou não prever terminação e bias para RS-485. Erros de configuração Modbus (endereço duplicado, baud/paridade incorretos) são frequentes e facilmente evitáveis com checklist de comissionamento.

Ao comparar, utilize a matriz a seguir como base para decisão, ponderando requisitos de visibilidade, comunicação e ambiente de operação.

Matriz comparativa sugerida (parâmetros-chave)

Erros comuns na seleção, instalação e operação — e como evitá-los

1) Erro: não considerar reflexos e brilho insuficiente. Correção: medir distâncias e ambientes luminosos; escolher brilho adequado.
2) Erro: falha de comunicação por terminação RS-485. Correção: aplicar terminadores e bias; testar com osciloscópio.
3) Erro: endereçamento Modbus duplicado. Correção: documentar endereços e efetuar scan antes de colocar em produção.

Conclusão técnica e chamada para ação: Entre em contato / Solicite cotação

O Display LED Industrial IKAN-208 oferece uma solução robusta e integrada para exibição de informações críticas em ambientes industriais. Sua compatibilidade com Modbus RTU/ASCII, opções de 2 linhas x 8/4 caracteres e construção adequada a painéis industriais tornam-no uma escolha eficiente para reduzir tempo de leitura, melhorar a visibilidade e simplificar a integração em arquiteturas SCADA/IIoT.

Para aplicações que exigem essa robustez, a série IKAN-208 da ICP Das é a solução ideal. Confira as especificações completas e solicite suporte técnico ou cotação: https://www.lri.com.br/ikan-208-display-led-industrial-2-linhas-8/4-caracteres/linha-modbus-rohs. Para outras soluções de displays e integração Modbus/IIoT, consulte também nossa página de produtos e fale com nosso departamento técnico: https://www.lri.com.br/.

Ao solicitar orçamento, informe: quantidade requerida, modelo (2×8 ou 8/4), tensão de alimentação, ambiente de instalação (IP/temperatura), e necessidade de firmware customizado. Nossa equipe técnica responderá com proposta e prazo de entrega. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Perspectivas futuras: aplicações específicas, roadmap e resumo estratégico

Nos próximos 3–5 anos, espera-se maior convergência entre displays industriais e plataformas IIoT, com gateways que traduzem Modbus para MQTT/OPC UA, permitindo monitores locais sincronizados com dashboards na nuvem. O IKAN-208, com atualizações de firmware e gateways, poderá participar diretamente dessa evolução, oferecendo telemetria e comandos remotos seguros.

Adotar displays com mapeamento de registros flexível e capacidade de integração com edge gateways reduz custos de engenharia e acelera rollout em fábricas inteligentes. Recomenda-se investir em arquiteturas que permitam atualizações OTA (over-the-air) do firmware do gateway e uso de protocolos seguros, minimizando a necessidade de revisão de hardware.

Concluindo, o investimento em displays LED industriais integráveis via Modbus, como o IKAN-208, traz ganhos imediatos em operação e manutenção, e prepara a planta para iniciativas de Indústria 4.0. Para aprofundar a integração com SCADA e gateways IIoT, confira nossos guias técnicos e estudos de caso no blog: https://blog.lri.com.br/ e não hesite em nos contatar para prova de conceito.

Incentivo à interação: se restou alguma dúvida técnica (mapeamento Modbus, dimensionamento de brilho, ou integração com seu SCADA), deixe uma pergunta nos comentários ou entre em contato para um suporte técnico personalizado.
