Introdução
O M-7019Z-G/S2 é um módulo de aquisição de sinais da ICP DAS com comunicação RS-485, suportando os protocolos Modbus RTU e DCON, e oferecendo 10 entradas universais capazes de ler RTD, termopar, tensão e corrente. Neste artigo você encontrará um guia técnico detalhado: especificações elétricas e mecânicas, orientações de instalação, mapeamento de registradores Modbus, integrações SCADA/IIoT e estudos de caso práticos. A otimização semântica e os termos técnicos (entradas universais, RS-485, Modbus RTU, DCON) são usados desde o primeiro parágrafo para facilitar indexação e tornar o conteúdo diretamente aplicável a engenheiros e integradores.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Introdução ao M-7019Z-G/S2: visão geral e conceito fundamental (O que é?)

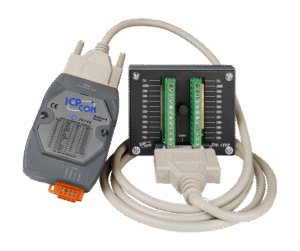

O M-7019Z-G/S2 é um módulo compacto projetado para aquisição de sinais analógicos e digitais discretos, com 10 entradas universais que aceitam RTD (PT100/1000), termopares (K/J/T…), sinais de tensão ±10 V e sinais de corrente 4–20 mA. A comunicação é feita via RS-485 físico, com suporte nativo a Modbus RTU e ao protocolo proprietário DCON, permitindo integração direta em arquiteturas tradicionais de automação e em gateways IIoT. Em termos práticos, pense nele como um "concentrador de sensores" industrial: reúne múltiplos tipos de entradas em um único nó serial robusto e isolado, facilitando expansão de I/O em painéis e racks.
A robustez do produto segue a filosofia de projeto para ambientes industriais: isolamento galvânico entre canais e porta serial, tolerância a ruído eletromagnético e projeto térmico para operação contínua. Para seleção e conformidade, considere normas relevantes em eletrônica industrial (padrões de segurança e EMC), além de requisitos como MTBF e parâmetros de confiabilidade para garantir operação 24/7. Ao longo do texto abordaremos como essas características impactam especificação, instalação e integração em sistemas SCADA e plataformas IIoT.
O módulo é indicado tanto para retrofit de painéis existentes quanto para novos projetos que demandem densidade de canais e flexibilidade de sinais. Nos exemplos práticos mostramos leituras de RTD/TC, acondicionamento de sinais de corrente/tensão e integração com gateways MQTT/edge. Para leituras rápidas sobre protocolos e arquiteturas complementares, veja também estes artigos: https://blog.lri.com.br/guia-modbus-rtu e https://blog.lri.com.br/iiot-gateways.
Principais aplicações e setores atendidos (entradas universais, RS-485, Modbus RTU, DCON)
O M-7019Z-G/S2 é ideal para aplicações em automação industrial, monitoramento de painéis elétricos, e integração em linhas de produção onde múltiplos tipos de sensores precisam convergir para um único barramento RS-485. Em utilities (água, esgoto, saneamento) facilita a leitura de sensores de nível, pH (via transdutores) e temperatura RTD; em usinas e subestações pode coletar sinais de medição de corrente/tensão para supervisão e proteção. Em HVAC e máquinas especiais, a flexibilidade de entradas evita a compra de módulos distintos, reduzindo custo e complexidade de fiação.
Para projetos IIoT e Indústria 4.0, o módulo atua como fonte de dados local que pode ser encaminhada via gateway RTU→TCP ou MQTT, promovendo monitoramento em tempo real e análise preditiva. A compatibilidade com Modbus RTU amplia a interoperabilidade com PLCs, RTUs e SCADA existentes, tornando o M-7019Z-G/S2 um componente plug-and-play em projetos de modernização. Em aplicações críticas, o isolamento galvânico minimiza loops de terra e proteção contra surtos, essencial em ambientes industriais ruidosos.
Setores típicos de adoção incluem manufatura, energia, petróleo e gás, tratamento de água, alimentos e bebidas, e OEMs que precisam embutir módulos I/O com certificação e suporte técnico. A versatilidade das entradas universais torna-o uma opção atraente para integradores que buscam reduzir SKUs de estoque e simplificar comissionamento em campo. Para conferir aplicações correlatas e orientações de integração, veja também: https://blog.lri.com.br/automacao-industrial-praticas.
Especificações técnicas detalhadas do M-7019Z-G/S2
O módulo possui 10 canais configuráveis como RTD (PT100/1000), termopar (K/J/T/E/N/S/R/B), entradas de tensão ±10 V, entradas de corrente (0–20 mA / 4–20 mA) com resistência de carga interna adequada, além de detecção de circuito aberto para termopares. Oferece isolamento galvânico entre os canais e a porta RS-485, com níveis típicos de 1500 VDC entre zonas, reduzindo riscos de ground loops. Alimentação típica é 10–30 VDC (ver tabela), com consumo nominal que varia conforme configuração e carga do sinal.
Em termos de comunicação, a porta RS-485 suporta velocidades até 115200 bps, com seleção de baud rate, paridade (None/Even/Odd) e stop bits pelo front-end ou via software; o módulo responde a comandos Modbus RTU (function codes padrão) e DCON para configurações locais. Operacionalmente, temperatura de trabalho é tipicamente -25 °C a +70 °C, com proteção contra surtos e conformidade EMC para ambientes industriais. O MTBF de equipamentos ICP DAS costuma ser informado em tensões de operação e temperatura; considere valores típicos >100.000 horas em condições normais — confirme no datasheet para projeto.
Para segurança elétrica e compatibilidade, verifique requisitos normativos do seu setor (por exemplo IEC/EN 62368-1 para equipamentos eletrônicos, e diretrizes EMC relevantes). Conceitos como PFC (Power Factor Correction) não se aplicam diretamente ao módulo, mas são relevantes quando o módulo é alimentado por fontes que alimentam painéis maiores; prefira fontes com PFC e certificações industriais para melhorar eficiência e confiabilidade. A tabela a seguir resume os parâmetros críticos.
Tabela de especificações (resumo técnico)
| Item | Especificação típica |
|---|---|
| Tipo de entradas | 10 entradas universais (RTD, TC, tensão, corrente) |
| Faixas | RTD: PT100/1000; TC: K/J/T/E/N/S/R/B; Tensão: ±10 V; Corrente: 0–20 mA/4–20 mA |
| Precisão | RTD/TC: depende do sensor (±0.1°C a ±1°C típico); tensão/corrente: ±0.1% a ±0.5% fs |
| Isolamento | Galvânico entre entradas/porta RS-485 e alimentação (ex.: 1500 VDC) |
| Alimentação | 10–30 VDC (consumo típico conforme carga) |
| Consumo | < 1 W a alguns W dependendo sinal |
| Comunicação | RS-485, até 115200 bps, parity None/Even/Odd |
| Protocolos | Modbus RTU, DCON |
| Dimensões | Compacto, montagem em trilho DIN (ver datasheet) |
| Temperatura | -25 °C a +70 °C (op.); armazenamento -40 °C a +85 °C |
| Certificações | EMC industrial, CE; consulte datasheet para certificações completas |
Notas de aplicação e limites operacionais
As entradas universais são versáteis, mas exigem atenção ao cabeamento e ao acondicionamento dos sinais: termopares demandam cabo blindado e compensação de junta fria; RTDs requerem ligação 3- ou 4-fios para máxima precisão. Ruído elétrico e laços de terra podem introduzir erros; use isolamento, blindagem e barramentos com resistores de terminações RS-485 (120 Ω) e resistores de bias quando necessário. Em ambientes com altos transientes, proteções adicionais (varistores, supressores TVS) na alimentação e linhas de sinal são recomendadas.
A temperatura ambiente afeta precisão e deriva dos sensores: se o projeto exigir resoluções de alta acurácia, avalie deriva térmica e erro de conversão ADC. Para aplicações críticas, especifique intervalo de recalibração e verifique MTBF e garantia do fabricante. Em sistemas redundantes ou com alto nível de disponibilidade, planeje topologias com múltiplos nós ou duplicação de medições para validar leituras.
Regras de aterramento: evite aterramentos múltiplos na mesma malha de RS-485; utilize um único ponto de terra local e considere isoladores ópticos/transformadores se necessário. Limites de ruído e EMI devem ser verificados contra normas EMC e práticas de instalação da planta. Documente as limitações operacionais no manual de engenharia do projeto e inclua testes de bancada antes da instalação final.
Importância, benefícios e diferenciais do produto (entradas universais, RS-485, Modbus RTU, DCON)
O principal benefício do M-7019Z-G/S2 é a flexibilidade: um único módulo suporta múltiplos tipos de sensores, reduzindo estoque e simplificando desenho elétrico. O uso de RS-485 garante comunicação em topologias multiponto e longas distâncias com imunidade a ruído, enquanto Modbus RTU oferece interoperabilidade com a maioria dos PLCs e SCADAs do mercado. O suporte ao protocolo DCON facilita configuração local e diagnósticos integrados para técnicos em campo.
Diferenciais competitivos incluem isolamento galvânico e robustez para aplicações industriais, além de densidade (10 canais) que otimiza espaço em painéis e reduz custo por canal. Recursos de diagnóstico remoto, detecção de circuito aberto em termopares e leitura de falhas ajudam na manutenção preditiva e reduzem tempo de parada. Em comparação com módulos genéricos, a linha ICP DAS costuma entregar documentação técnica completa, ferramentas de configuração e updates de firmware validados para aplicações industriais.
Do ponto de vista de integração, a capacidade de definir baud rate, paridade e timeout, aliado ao mapeamento Modbus, torna a integração em SCADA rápida e previsível. Em projetos IIoT, a conversão para protocolos TCP/IP/MQTT via gateways permite alta escalabilidade. Para aplicações que exigem essa robustez, a série M-7019Z-G/S2 da ICP DAS é a solução ideal. Confira as especificações completas e solicite mais informações aqui: https://www.lri.com.br/www-lri-com-br/m-7019z-g/s2-modulo-rs-485-modbus-rtu-e-dcon-com-10-entradas-universal.
Guia prático de instalação e configuração do M-7019Z-G/S2
Antes da instalação, verifique o datasheet para o torque de fixação dos bornes, polaridade de alimentação e presença de jumpers de configuração. Em instalações em trilho DIN, assegure espaço para ventilação e evite montagem próxima a fontes de calor. Garanta que a alimentação DC esteja filtrada e que a fonte tenha margem de 20% sobre a corrente máxima prevista para evitar quedas de tensão.
Conecte sensores seguindo as recomendações: RTD em 3/4 fios para eliminar erros de cabo; termopares com cabo compensado e junta fria próxima ao módulo se necessário; sinais de 4–20 mA via resistência de carga adequada, e entradas de tensão com isolamento se compartilhadas com outros circuitos. Na RS-485, utilize cabo trançado e blindado, terminação em 120 Ω e resistores de pull-up/pull-down se existir mais de um mestre. Defina endereços únicos para cada dispositivo e documente o mapeamento.
Para configuração inicial, use software de configuração da ICP DAS ou comandos DCON para ajustar baud rate, paridade, e endereço Modbus. Teste comunicação com ferramenta como Modbus Poll e verifique LEDs de atividade e falha. Caso precise, atualize firmware conforme instruções do fabricante e salve backups de configuração.
Requisitos e checklist pré-instalação
- Fonte DC 10–30 V com PFC e proteção contra surtos.
- Cabos RS-485 trançados e blindados; terminação 120 Ω.
- Ferramentas: alicate de crimpagem, multímetro, pinça de isolamento térmico.
- Sensores compatíveis (PT100/termopares/4–20 mA) e cabos compensados.
- Documentação técnica: datasheet, manual de instalação e mapeamento Modbus.
Montagem física e conexões elétricas
Fixe o módulo no trilho DIN com espaço de ventilação de 5–10 mm entre unidades adjacentes. Faça a fiação dos sensores com atenção à polaridade e blindagem; para RTDs use fios separados e anote a configuração 2/3/4 fios. A porta RS-485 deve terminar em A/B (ou D+/D-) e, quando aplicável, ligar o pino de GND aos pontos de terra únicos do painel.
Configuração de comunicação: Modbus RTU e DCON
Defina um endereço Modbus (1–247), selecione baud rate (ex.: 9600 ou 19200 bps) e paridade (None/Even/Odd) de acordo com a rede. Mapeie registradores Modbus conforme o manual do M-7019Z-G/S2 (endereços de input, holding registers para calibração e configuração). Para DCON, use comandos proprietários para calibração e diagnóstico local antes de migrar para Modbus RTU.
Testes iniciais e validação de leitura
Use Modbus Poll ou uma estação master para realizar leituras de cada canal e comparar com multímetro/calibrador. Verifique detecção de circuito aberto em termopares e valores de offset em RTDs. Inspecione LEDs de status para confirmar comunicação RS-485 e verifique logs de erro no gateway/SCADA.
Integração com sistemas SCADA/IIoT para M-7019Z-G/S2
A integração SCADA baseia-se em mapeamento preciso de registradores e estratégia de polling adequada para não sobrecarregar a rede RS-485. Defina tempo de polling coerente com a taxa de atualização necessária (ex.: 1 s a 5 s para processos dinâmicos; maior para monitoramento). Configure timeouts e retries no driver Modbus da sua SCADA para robustez contra ruídos e falhas temporárias.
Em arquiteturas IIoT, utilize gateways RTU→TCP para encapsular Modbus RTU em TCP/IP ou converta dados para MQTT em um edge gateway para envio a nuvens públicas/privadas. Considere segurança de transporte (TLS), autenticação e segregação de rede (VLANs) para proteger dados sensíveis. Edge computing pode realizar agregação e pré-processamento, reduzindo tráfego e latência para aplicações analíticas.
Para nomeação de tags e sincronização entre DCS/SCADA e banco de dados IIoT, use convenções claras (ex.: Planta_Area_Equipamento_Canal) e inclua metadados como unidades, faixas e alarmes. Documente políticas de retenção e amostragem para assegurar consistência histórica e facilitar análises preditivas.
Conectar com SCADA via Modbus RTU
Adicione o dispositivo como slave Modbus no SCADA, declarando endereço, baud rate e paridade. Mapeie inputs e crie tags para cada canal com scaling conforme necessário (por ex. converter mV de termopar para °C). Defina estratégia de polling por grupos de registradores para otimizar tráfego.
Estratégias IIoT: gateways, MQTT e edge
Escolha gateways que suportem conversão Modbus→MQTT e filtros de dados para reduzir volumes. Utilize protocolos leves (MQTT) com QoS e tópicos hierárquicos para segmentação. Implemente edge analytics para detecção de anomalias localmente antes do envio à nuvem.
Mapeamento de registradores e design de tags
Padronize endereços e escalas; crie tabelas de conversão (raw→engineering). Inclua tags de diagnóstico (status de canal, erro de sensor) para facilitar manutenção remota. Garanta que backups de configuração sejam parte do processo de comissionamento.
Exemplos práticos de uso e estudos de caso (entradas universais, RS-485, Modbus RTU)
Exemplo 1 — Monitoramento de temperatura com entradas RTD/TC: em uma linha de produção, o M-7019Z-G/S2 foi usado para ler 8 RTDs e 2 termopares distribuídos em forno industrial. A fiação 3-fios e o ajuste de linearização no SCADA permitiram leituras estáveis, reduzindo variação de processo e consumo energético. Alarmes configurados no SCADA ajudaram a detectar falhas de aquecimento antes que produtos fossem rejeitados.
Exemplo 2 — Aquisição de sinais tensão/corrente em painel elétrico: múltiplos sensores de corrente via transformadores de corrente (TC) e sensores de tensão foram conectados ao módulo para monitoramento de carga por fase. O módulo consolidou leituras e enviou médias por minuto ao SCADA, permitindo detecção de sobrecarga e balanceamento de fases, reduzindo custos com manutenção corretiva.
Exemplo 3 — Projeto integrado em planta de tratamento de água: o módulo reuniu sinais de nível, turbidez e temperatura, integrando-se a um RTU mestre via Modbus RTU. A convergência de sinais permitiu automação de bombas e otimização do consumo energético, além de fornecer dados para analytics de qualidade. O resultado foi melhoria na eficiência operacional e redução de alarms falseados.
Comparação técnica: M-7019Z-G/S2 vs módulos analógicos/universais similares da ICP DAS
Ao comparar modelos, verifique número de canais versus densidade por módulo, presença de isolamento galvânico, precisão de conversão e suporte a protocolos. Modelos alternativos podem oferecer mais canais, mas nem sempre isolamento por canal ou suporte completo a termopares, impactando custo total de propriedade em ambientes industriais. Avalie também custos indiretos como fiação, espaço no painel e tempo de comissionamento.
Critérios de comparação: número de canais, tipos de entrada suportados, isolamento, precisão (LSB, %), tamanho, consumo e certificações industriais. Uma tabela comparativa objetiva deve listar estes pontos para cada opção. Em muitos casos, o M-7019Z-G/S2 representa o melhor equilíbrio entre densidade e flexibilidade.
Erros comuns na escolha incluem subestimar necessidade de isolamento, escolher modelo sem suporte para termopares específicos, ou não considerar o overhead de integração com SCADA. Evite armadilhas lendo o datasheet completo e testando protótipos em bancada.
Critérios de comparação e tabelas resumo
Inclua colunas para Nº de canais, Tipos de sinal, Isolamento, Precisão, Protocolos, e Preço estimado. Use dados reais do datasheet para embasar decisão de compra. Considere também custos de ciclo de vida (calibração, manutenção).
Erros comuns na escolha e na implantação
- Subdimensionar requisitos de isolamento
- Ignorar terminação RS-485 ou bias resistors
- Não prever atualizações de firmware/backup
- Esquecer de verificar faixa de temperatura para a aplicação
Troubleshooting e detalhes técnicos avançados para M-7019Z-G/S2
Se a comunicação RS-485 falhar, verifique primeiro terminação (120 Ω), polaridade A/B e ausência de loops de terra. Utilize analisadores de protocolo ou ferramentas como Modbus Poll para isolar mensagens inválidas. LED de status e logs do gateway são essenciais para identificar conflitos de endereço ou baud rate incorreto.
Para ruído em leituras analógicas, revise blindagem, aterramento e separação física entre cabos de potência e sinais. Em leituras RTD com erro, confira a configuração 2/3/4 fios e resistência de cabo. Ajustes de filtro digital e média móvel no SCADA podem reduzir variaçoes de alto-frequency noise.
Recomenda-se manter firmware atualizado conforme instruções da ICP DAS e realizar backups periódicos da configuração. Mantenha um cronograma de manutenção preventiva e calibração para garantir que o sistema atenda requisitos de precisão a longo prazo.
Diagnóstico de comunicação RS-485 e Modbus
- Verifique cabos e terminação
- Cheque parity, baud rate, stop bits
- Use ferramenta de captura para ver retries e exceções Modbus
- Teste com loopback ou outro slave conhecido
Recomendações de manutenção, firmware e atualizações
- Atualize firmware com procedimentos oficiais
- Faça backup de configuração antes de atualizações
- Realize testes pós-update em bancada
- Documente mudanças em CMDB do projeto
Conclusão
O M-7019Z-G/S2 da ICP DAS é uma solução técnica robusta e flexível para aquisição de sinais industriais, combinando 10 entradas universais, comunicação RS-485 e suporte a Modbus RTU/DCON. Suas características de isolamento, densidade e compatibilidade com arquiteturas SCADA/IIoT fazem dele uma escolha sólida para integradores e engenheiros que buscam reduzir complexidade e custo por canal. Para aplicações que exigem essa robustez, a série M-7019Z-G/S2 da ICP DAS é a solução ideal. Confira as especificações e solicite cotação: https://www.lri.com.br/www-lri-com-br/m-7019z-g/s2-modulo-rs-485-modbus-rtu-e-dcon-com-10-entradas-universal.
Se você tem um caso específico, dúvida sobre mapeamento Modbus ou precisa de suporte para seleção de modelo, comente abaixo ou entre em contato. Incentivamos perguntas técnicas e relatos de sua experiência para enriquecer este conteúdo e ajudar outros profissionais.
