Introdução
O módulo CANopen Slave 10 entradas analógicas universais é um dispositivo de aquisição de dados projetado para integrar sinais analógicos variados (mA, V, TC/RTD) em redes CANopen, atendendo requisitos de automação industrial, IIoT e SCADA. Neste artigo técnico vou abordar arquitetura, especificações, integração e boas práticas para uso em plantas industriais, utilities e OEMs. A palavra-chave principal e as secundárias (CANopen, aquisição de dados, entradas analógicas universais, IIoT, SCADA) serão usadas ao longo do texto para garantir clareza e otimização semântica.
Este conteúdo é voltado para engenheiros de automação, integradores de sistemas, profissionais de TI industrial e compradores técnicos que exigem referências normativas, dados de desempenho (MTBF, isolamento, resolução) e orientações práticas de instalação e configuração. Citarei normas relevantes como CiA 301 (CANopen), ISO 11898 (CAN), IEC 61000 (EMC) e referências gerais de segurança eletroeletrônica como IEC/EN 62368-1. Haverá também foco em aspectos de ROI, confiabilidade e mitigação de ruído.
Convido você a comentar dúvidas técnicas ou casos de uso específicos ao final do artigo. Interaja com as recomendações, compartilhe sua topologia de rede CANopen ou solicite suporte técnico para projetos complexos — isso nos ajuda a produzir material ainda mais aplicável ao seu ambiente.

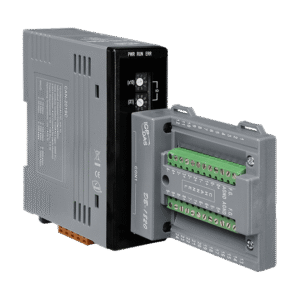

Introdução ao módulo CANopen Slave 10 entradas analógicas universais: O que é, para que serve e visão geral do produto
O módulo CANopen Slave 10 entradas analógicas universais é um dispositivo escravo CANopen que converte sinais analógicos em dados digitais e os expõe ao mestre via objetos SDO/PDO conforme especificação CiA 301. Ele aceita múltiplos tipos de sinais — 0–20 mA, 4–20 mA, ±10 V, termopares e RTDs — com configuração por SDO e mapeamento de PDOs para telemetria de alta velocidade. Esse tipo de módulo é essencial em arquiteturas distribuídas onde sensores analógicos estão dispersos por plantas industriais.
Do ponto de vista físico, o produto normalmente apresenta isolamento galvânico entre entradas, alimentação e barramento CAN, além de faixa de temperatura industrial e carcaça para trilho DIN. Em termos comerciais, compete com módulos de I/O modulares em custo total de posse (TCO), reduzindo cabeamento ao centralizar conversões analógicas na borda, facilitando integrações com gateways CANopen→Modbus/OPC UA. Para ambientes regulados, considere certificações EMC IEC 61000-6-2/4 e segurança conforme IEC/EN 62368-1.
Na prática, o termo entrada analógica universal indica que cada canal é configurável para múltiplos ranges e tipos, o que aumenta a flexibilidade de engenharia e reduz a necessidade de módulos dedicados. Aspectos como MTBF (tipicamente 100k–300k horas em módulos industriais), consumo, PFC se aplicam a fontes de alimentação do rack/painel e devem ser avaliados em projeto para garantir disponibilidade e conformidade com normas de manutenção.
Principais aplicações e setores atendidos pelo módulo CANopen Slave 10 entradas analógicas universais
Este módulo é indicado para automação de fábricas, monitoramento remoto em utilities, integração em plataformas IIoT e retrofit de painéis em máquinas OEM. Em linhas de produção, coleta sinais de sensores de pressão, temperatura e posição para controle de qualidade e rastreabilidade. Já no setor de energia e utilities, é usado em monitoramento de transformadores, estações de bombeamento e análise de tanques.
No segmento de petróleo e gás e saneamento, a robustez e isolamento galvânico mitigam interferência eletromagnética em ambientes ruidosos, enquanto a compatibilidade CANopen facilita comunicação com PLCs industriais e gateways. Sistemas SCADA e historiadores usam esses módulos como pontos de coleta locais, reduzindo latência entre sensor e supervisão. Em aplicações críticas, recomenda-se validar conformidade com normas ambientais e EMC (por exemplo, IEC 61000-4-x).
Para OEMs, integrar um módulo com 10 canais universais reduz espaço no painel e simplifica variantes de produto — um único hardware atende múltiplas configurações por firmware/parametrização. Isso melhora o ROI e acelera time-to-market, reduzindo SKUs de hardware e simplificando manutenção de campo.
Benefícios, importância e diferenciais do produto módulo CANopen Slave 10 entradas analógicas universais
O principal benefício é a versatilidade: entradas universais eliminam a necessidade de módulos separados para mA, V ou termopar. Isso reduz estoque e facilita upgrades. A exposição direta via CANopen permite integrá-lo em redes determinísticas e escaláveis, com suporte a PDO para baixa latência e SDO para parametrização fina.
Diferenciais técnicos incluem isolamento galvânico por canal (quando presente), resolução A/D (ex.: 16–24 bits efetivos), e filtros anti-aliasing configuráveis. Esses itens melhoram imunidade a ruído, precisão e confiabilidade operacional. A conformidade com CiA 301 e compatibilidade com ferramentas de configuração padrão garantem interoperabilidade com mestres CANopen comerciais.
Do ponto de vista econômico, o ROI vem da redução de cabeamento, menor tempo de comissionamento e manutenção simplificada. Fatores decisivos de compra incluem resolução, faixas de entrada, isolamento, MTBF e suporte a protocolos de gateway para SCADA/IIoT. Para aplicações que exigem essa robustez, a série de módulos CANopen da ICP DAS é a solução ideal. Confira as especificações em: https://www.lri.com.br/aquisicao-de-dados/modulo-canopen-slave-10-entradas-analogica-universal-inclui-dn-1820
Especificações técnicas detalhadas do módulo CANopen Slave 10 entradas analógicas universais
Abaixo segue uma tabela resumida de especificações técnicas essenciais para avaliação técnica e compra.
| Parâmetro | Valor típico | Unidade | Observação |
|---|---|---|---|
| Canais analógicos | 10 | canais | Universais (mA, V, TC, RTD) |
| Resolução A/D | 16–24 | bits | Dependendo do modelo — ver datasheet |
| Faixa de entrada | 0–20 mA; 4–20 mA; ±10 V; TC/RTD | — | Configurável por canal |
| Isolamento | 2500 | VDC | Canal / barramento / alimentação |
| Protocolo | CANopen (CiA 301) | — | Suporta PDO/SDO |
| Taxa de amostragem | até 1 kS/s por canal | samples/s | Depende do mapeamento PDO |
| Alimentação | 24 VDC (typ.) | VDC | Faixa geralmente 10–30 VDC |
| Temperatura operacional | -40 a 70 | °C | Classe industrial |
| Dimensões | ex.: 110×22.5×100 | mm | Trilho DIN |
| Certificações EMC | IEC 61000-6-2/4 | — | Imunidade e emissão industriais |
| MTBF | tip. 100k–300k | horas | Conforme calculado pelo fabricante |
H3: Tabela de especificações técnicas (sugestão de colunas)
Para publicação, use a estrutura recomendada: Parâmetro | Valor | Unidade | Observação. Essa organização facilita leitura técnica e extração automática de dados para folhas de especificação (datasheets). Inclua sublinhas para variações de modelo (ex.: versão com 24 bits vs 16 bits).
Adicione campos opcionais como consumo máximo, tempo de inicialização, requisitos de montagem (trilho DIN vs painel), e compatibilidade com ferramentas de configuração (software ICP DAS/CANopen). Essa granularidade é útil para equipes de aquisição e engenharia verificarem requisitos de conformidade.
Sempre anexe notas sobre condições de teste (ex.: temperatura ambiente de 25 °C, carga resistiva específica) para dar contexto aos números de resolução, linearidade e deriva (drift).
H3: Tolerâncias, desempenho dinâmico e requisitos ambientais
Especifique precisão típica e garantia de tolerância: por exemplo, ±0.05% FSR para sinais mA/V em certas faixas, com drift térmico de <50 ppm/°C. Atenção a resolução efetiva (ENOB) que difere da resolução nominal. Para termopares, inclua compensação de junção fria (cold-junction) e linearização por software.
Desempenho dinâmico: tempo de resposta, overshoot e anti-aliasing precisam ser avaliados em função da taxa de amostragem e do filtro digital aplicável. Em aplicações de controle de malha fechada, verifique latência end-to-end (A/D → CANopen PDO → mestre → E/S digitais) para garantir estabilidade do sistema.
Regras ambientais: confirme proteção contra umidade, corrosão e vibração (conforme IEC 60068), faixas de temperatura operacional e necessidade de ventilação. Em painéis onde a dissipação térmica é crítica, dimensione alimentação e disposição de módulos para evitar derating.
Guia prático: como instalar e configurar o módulo CANopen Slave 10 entradas analógicas universais (Passo a passo)
Antes da instalação, confirme esquema elétrico e planos de aterramento. Verifique a versão de firmware e faça backup de configurações anteriores, se aplicável. Planeje Node IDs únicos e estratégia de PDO/SDO para evitar conflitos na rede CANopen.
Instalação física exige montagem em trilho DIN, conexões de alimentação 24 VDC e cabeamento CAN com terminação 120 Ω nas extremidades da linha. Rotule canais, use bornes Phoenix/Weidmüller de qualidade e siga práticas de separação entre sinais analógicos e fontes ruidosas (motores, inversores).
Após energizar, use ferramenta de configuração CANopen para atribuir Node ID, configurar PDOs e testar cada canal com sinais de referência. Valide leituras com multímetro/calibrador e registre offsets/resoluções para documentação.
H3: Instalação física e fiação segura (Wiring & grounding)
Siga práticas de aterramento: ponto único de terra do painel (star grounding) para reduzir loops de terra. Separe cabos de sinais analógicos de cabos de potência e use malha de blindagem conectada a terra apenas em uma extremidade para evitar correntes parasitas.
Use cabos trançados e blindados para sinais de corrente (mA) e pares compensados para termopares/RTDs. Mantenha distâncias mínimas entre cabos de potência e sinais sensíveis; use filtros de linha onde necessário. Considere filtros EMI e supressores transientes (TVS) em ambientes com muitas comutações.
Para barramento CAN, utilize cabo específico com impedância 120 Ω nominal e verifique terminação em ambas as extremidades. Evite tees e ramificações longas; use topologia linear para garantir integridade do sinal e conformidade com ISO 11898.
H3: Configuração CANopen básica e Avançada (objetos SDO/ PDO)
Configuração básica: atribua Node ID único e baudrate (ex.: 125/250/500/1000 kbps), verifique estado NMT e configure PDOs para transmitir canais críticos com periodicidade definida. Use SDOs para ajustar offsets, ranges e filtros por canal.
Configuração avançada: implemente mapeamento dinâmico de PDOs, sincronização via SYNC object para amostragem determinística e use heartbeat/guarding para monitoramento de saúde do nó. Em redes redundantes, considere mecanismos de detecção e failover no mestre.
Forneça documentação dos objetos (OD — Object Dictionary) e mantenha arquivos EDS/DCF para automatizar integração com ferramentas de engenharia CANopen, garantindo interoperabilidade entre fornecedores.
H3: Calibração e verificação de entradas analógicas universais
Realize calibração inicial com fontes calibradas (calibrador de mA/V, forno/calibrador para termopares e ponte para RTD). Calibre por canal e registre coeficientes. Verifique linearidade em três pontos (zero, meio e full-scale) e aplique correções via SDO se necessário.
Teste deriva térmica aquecendo o módulo dentro da faixa operacional e medindo alterações; anote drift para manutenção preventiva. Para termopares, verifique compensação de junção fria usando termômetro de referência.
Implemente rotina de verificação periódica (ex.: trimestral/semianual) baseada em criticidade do processo; mantenha logs de calibração para auditorias e compliance.
H3: Checklist de pré-operação e testes funcionais
Checklist rápido:
- Verificar Node ID e baudrate corretos.
- Confirmar terminação CAN e integridade do cabo.
- Testar cada canal com fonte calibrada e comparar com leituras do mestre.
- Validar mapeamento PDO e taxa de atualização no SCADA.
Inclua testes de resiliência: reinício do módulo, perda temporária de barramento, e verificação de heartbeat/guarding. Documente resultados e crie plano de rollback se uma atualização de firmware falhar.
Registro de teste: mantenha planilhas com leituras de referência, offsets aplicados e versão de firmware para facilitar troubleshooting futuro e conformidade com normas de qualidade.
Integração do módulo CANopen Slave 10 entradas analógicas universais com sistemas SCADA e plataformas IIoT — CANopen, aquisição de dados, IIoT, SCADA
A integração ao SCADA pode ser direta via gateways CANopen→Modbus TCP/RTU ou OPC UA, permitindo que tags analógicos sejam lidos por supervisórios e historiadores. Mapeie PDOs para tags SCADA com considerações de taxa de atualização e compressão de dados para reduzir tráfego. Keywords: CANopen, aquisição de dados, IIoT, SCADA.
Para IIoT, usar um gateway edge com suporte MQTT/OPC UA permite enviar telemetria ao cloud, aplicar compressão e políticas de segurança TLS. Edge computing possibilita pré-processamento (filtragem, detecção de anomalia) para reduzir latência e custo de transmissão.
Considere requisitos de segurança (autenticação, criptografia) e conformidade com políticas de dados. Use certificados e redes separadas para tráfego de gestão e de processo, garantindo disponibilidade e integridade dos dados coletados.
H3: Conectividade com SCADA via gateway CANopen → Modbus/OPC UA
Gateways comerciais convertem PDO/SDO para registros Modbus ou nós OPC UA, mantendo mapeamento coerente de endereços e tipos. Ao projetar mapeamento, agrupe canais com frequências similares para otimizar leitura e reduzir polling.
Latência típica via gateway varia conforme taxa de PDO e overhead do gateway (1–200 ms), sendo crítico para aplicações de controle rápido. Para telemetria, configure bufferização e timestamping local para garantir ordenação e correlação de eventos.
Valide interoperabilidade com testes de integração e documente cada tag no SCADA, incluindo unidade de engenharia, escala e alarmes associados.
H3: Integração IIoT: MQTT, edge computing e envio de telemetria (com CANopen, aquisição de dados)
Estratégia IIoT: implemente um edge gateway que agregue dados de PDO, realize pré-processamento (filtragem, compressão, agregação) e publique payloads MQTT em tópicos seguros. Utilize QoS adequados e esquema de topics que permitam filtragem por localidade, equipamento e canal.
Para análise preditiva, envie séries temporais com resolução configurável para historiadores cloud e injete metadados (status do nó, versão de firmware, alarmes). Adote protocolos de gerenciamento remoto para atualização segura de firmware e backup de configuração.
Implemente políticas de segurança: certificados X.509, TLS, controle de acesso RBAC e segregação de rede. Garanta que o gateway suporte reconnect/backpressure para evitar perda de dados em cenários intermitentes.
Exemplos práticos de uso do módulo CANopen Slave 10 entradas analógicas universais em projetos reais
Abaixo seguem estudos curtos que mostram arquitetura, parâmetros e benefícios em deployments típicos. Essas arquiteturas incluem gateways para SCADA e integração com plataformas IIoT para análise e mantenabilidade.
Estes exemplos destacam ganhos em redução de cabeamento, facilidade de retrofit e aceleração de comissionamento, bem como a redução de downtime por monitoramento contínuo. Recomendo validar cada caso com provas de conceito (PoC) em campo.
Para detalhes adicionais sobre integração e casos mais específicos, veja também nossos artigos técnicos no blog: https://blog.lri.com.br/como-integrar-canopen e https://blog.lri.com.br/guia-aquisicao-dados
H3: Caso 1 — Monitoramento de sensores de temperatura e pressão (planta industrial)
Arquitetura: sensores (TC/RTD e 4–20 mA) → módulo CANopen Slave 10 entradas → gateway CANopen→OPC UA → SCADA/Historiador. Frequência de amostragem: 1–10 s para monitoramento, com PDOs críticos em 500 ms. Alarmes configurados no SCADA e notificação via IIoT.
Benefícios: redução de cabeamento de múltiplos sensores e centralização dos pontos de calibração. Permite análise de tendência e detecção precoce de anomalias por análise de drift. Economia em manutenção e automação de alarms.
Recomendações: testar isolamento e filtros para mitigar ruído em ambientes com bombas e motores; usar bonding apropriado para sensores.
H3: Caso 2 — Integração em linhas de produção (qualidade e aquisição)
Arquitetura: sensores de torque e posição em máquinas rotativas → módulos CANopen próximos ao eixo → rede CANopen linear até o PLC mestre. Configurar PDOs para alta taxa em canais críticos e SDOs para parametrização de offsets por produto.
Vantagens: menor latência e maior sincronização entre leitura e ação (ex.: parar linha em anomalia), capacidade de logging para rastreabilidade. Melhora de qualidade por leitura de alta resolução e detecção de variações finas.
Implementação: alinhar amostragem com eventos de máquina via SYNC e priorizar canais críticos para PDOs de alta frequência.
Comparativo técnico: módulo CANopen Slave 10 entradas analógicas universais vs produtos similares da ICP DAS
Ao comparar com outros módulos ICP DAS, foque em critérios: número de canais, isolamento, resolução, suporte a termopares, taxa de amostragem, e presença de EDS/DCF para integração CANopen. Produtos com isolamento por grupo vs por canal impactam a escolha conforme ambiente.
Avalie custo total de posse: preço unitário, necessidade de acessórios (terminadores, jumpers), tempo de comissionamento e requisitos de manutenção. Módulos com maior resolução e isolamento tendem a custar mais, mas reduzem retrabalho e downtime.
Tabela decisória resumida (exemplo):
| Critério | Módulo 10-ch | Módulo 8-ch (altern.) | Observação |
|---|---|---|---|
| Canais | 10 | 8 | Mais canais = menos módulos |
| Resolução | até 24 bit | 16 bit | Melhor precisão |
| Isolamento | por canal | por grupo | Isolamento por canal protege contra loop de terra |
| Termopares/RTD | Sim | Opcional | Flexibilidade para sensores térmicos |
| Preço TCO | Médio/Alto | Médio | Depende do projeto |
H3: Critérios de comparação e tabela resumida
Ao montar a matriz, pese requisitos de aplicação (controle vs monitoração), ambiente EMC, e integração com mestre. Inclua critérios de certificações (IEC), disponibilidade de EDS, e suporte técnico do fornecedor.
Use Ponderação: prioridade alta para isolamento e interoperabilidade CANopen, média para resolução e custo, e baixa para estética/dimensão. Documente trade-offs.
Erros comuns, armadilhas de projeto e detalhes técnicos críticos
Erros recorrentes: seleção de faixa incorreta por canal (ex.: escolhendo V em vez de mA), confusão em Node IDs duplicados, ausência de terminação CAN ou ligação inadequada de blindagem. Essas falhas causam leituras erráticas ou perda de comunicação.
Outra armadilha é subestimar requisitos de aterramento e separação de cabos, resultando em ruído e offsets. Não validar drift térmico e não registrar calibrações periódicas também leva a problemas de qualidade de dados.
Planeje provisionamento de gateways, backups de configuração e processos de atualização de firmware para evitar interrupções inesperadas durante manutenção.
H3: Troubleshooting rápido: sintomas, causas e correções
Sintoma: leituras flutuantes em canais — Causa provável: ruído elétrico, grounding inadequado, cabo danificado. Correção: revisar aterramento, blindagem, conferência de cabos e filtros anti-aliasing.
Sintoma: perda de comunicação CAN — Causas: Node ID duplicado, terminação ausente, baudrate errado. Correção: isolar nós, checar topologia e terminação, usar analisador CAN.
Sintoma: offset constante — Causa: configuração de faixa errada ou necessidade de calibração. Correção: ajustar via SDO, recalibrar com fonte de referência.
Boas práticas de manutenção, firmware e atualização segura (segurança operacional)
Implemente ciclo de manutenção documentado: inspeções visuais, testes de calibração e verificação de cabos a cada 6–12 meses conforme criticidade. Mantenha logs de firmware, datas e procedimentos de rollback.
Atualizações de firmware devem ser testadas em bancada (PoC) antes de campo; use conexões seguras e timing controlado para evitar indisponibilidade. Faça backup das configurações (EDS/DCF) antes de qualquer atualização.
Inclua medidas de segurança: controle de acesso às ferramentas de configuração e autenticação para evitar parametrizações acidentais ou maliciosas.
Checklist de implantação em projetos SCADA/IIoT com módulo CANopen Slave 10 entradas analógicas universais e CANopen, aquisição de dados, IIoT
Checklist acionável:
- Definir Node ID e topologia CAN.
- Mapear PDOs para tags SCADA e tópicos IIoT.
- Verificar isolamento e terminação.
- Calibrar canais e registrar resultados.
- Implementar políticas de segurança e backups.
- Testar cenários de falha (power cycle, perda de barramento).
Este checklist garante disponibilidade, conformidade e performance adequadas para integração em projetos industriais com requisitos de alta confiabilidade.
Conclusão e chamada para ação — Entre em contato / Solicite cotação
O módulo CANopen Slave 10 entradas analógicas universais é uma solução madura para aquisição de dados distribuída, oferecendo flexibilidade de canais, integração CANopen e compatibilidade com arquiteturas SCADA/IIoT. Ele reduz cabeamento, facilita manutenção e fornece dados de alta qualidade para controle e análise. Integre-o com gateways para Modbus/OPC UA ou plataformas MQTT/edge para maximizar valor em Indústria 4.0.
Para aplicações que exigem essa robustez, a série de módulos CANopen da ICP DAS é a solução ideal. Confira as especificações e solicite cotação: https://www.lri.com.br/aquisicao-de-dados/modulo-canopen-slave-10-entradas-analogica-universal-inclui-dn-1820. Para opções complementares e acessórios veja também: https://www.lri.com.br/produtos-canopen.
Pergunte nos comentários sobre seu caso de uso, taxas de amostragem necessárias ou desafios de integração — responderemos com recomendações práticas e, se necessário, uma proposta técnica personalizada.
Perspectivas futuras e aplicações estratégicas do módulo CANopen Slave 10 entradas analógicas universais (Sumário estratégico)
Tendências: maior adoção de edge computing com análise local para redução de latência e tráfego cloud, integração nativa com OPC UA para interoperabilidade semântica e uso de modelos digitais (digital twins) alimentados por dados de módulos como este. A interoperabilidade entre CANopen e IIoT continuará a ser um diferencial competitivo.
Investir em módulos com suporte a criptografia, gerenciamento remoto e atualizações seguras será crucial para ambientes críticos. Recursos como compressão de dados, filtragem inteligente e detecção de anomalias embarcada aumentam valor e reduzem custo operacional.
Estratégia de adoção: inicie com PoC em uma linha ou área crítica, avalie ROI com métricas de downtime reduzido e qualidade de dados, e escale gradualmente. O módulo CANopen Slave 10 entradas analógicas universais é um componente-chave para essa jornada de digitalização industrial.
