Introdução
O servidor serial‑Ethernet com 3 portas RS‑232 isoladas e 2 portas Ethernet é uma solução crítica para integrar equipamentos legados serial‑RS232 a redes IP modernas, permitindo a comunicação segura e determinística entre SCADA, PLCs e sistemas IIoT. Neste artigo técnico abordamos em detalhe o produto ICP DAS, com foco em aplicações industriais, utilities e integração em arquiteturas de Indústria 4.0. Palavras‑chave: servidor serial Ethernet, RS‑232 isolado, conversor serial para Ethernet, ICP DAS.
Engenheiros de automação e integradores encontrarão aqui definições técnicas, normas aplicáveis (como IEC/EN 62368‑1 para segurança de produtos de TI e referências a requisitos EMC da série IEC 61000), dados de desempenho (latência, MTBF) e orientações práticas para instalação, configuração e hardening de rede. A linguagem é técnica, objetiva e orientada a decisões de projeto e compra.
O texto segue uma estrutura pensada para leitura rápida: resumos técnicos, tabelas de especificações, guias passo‑a‑passo, exemplos de scripts e comparativos com modelos ICP DAS semelhantes. Se preferir, consulte outros artigos técnicos no blog da LRI para aprofundar integração com SCADA e segurança IIoT: https://blog.lri.com.br/como-integrar-servidores-seriais e https://blog.lri.com.br/iiot-seguranca.

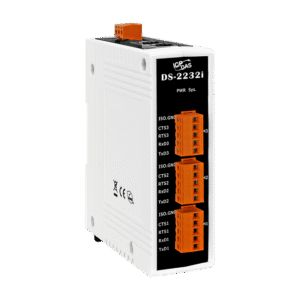

Introdução ao Servidor serial‑Ethernet com 3 portas RS‑232 isoladas e 2 portas Ethernet: visão geral e conceito
O equipamento funciona como um servidor serial para Ethernet que converte dados RS‑232 em pacotes TCP/UDP, permitindo que dispositivos seriais antigos sejam gerenciados por aplicações modernas. A presença de 3 portas RS‑232 isoladas galvanicamente protege contra diferenças de potencial e ruídos de terra comuns em ambientes industriais. As 2 portas Ethernet possibilitam modos redundantes ou segmentação de rede (por exemplo, LAN de campo e LAN corporativa).
Tecnicamente, o dispositivo suporta modos de operação como socket TCP servidor/cliente, UDP, e RFC2217 (serial over TCP), além de protocolos industriais como Modbus RTU/TCP e encaminhamento transparente de portas. O isolamento galvânico entre portas seriais e da alimentação reduz riscos de falha por surtos e correntes de fuga, aumentando a disponibilidade do sistema.
A proposta de valor é clara para integradores: manter ativos legados com baixo custo de retrofit, reduzir downtime por problemas elétricos e facilitar a migração para arquiteturas IIoT. Em aplicações críticas, esse servidor atua como um gateway determinístico entre RTUs/PLCs e camadas superiores de supervisão.
O que é Servidor serial‑Ethernet com 3 portas RS‑232 isoladas e 2 portas Ethernet? (definição técnica)
Do ponto de vista funcional, trata‑se de um conversor de enlace que encapsula bytes seriais em frames Ethernet, mantendo características de controle de fluxo, paridade, baudrate e gerenciamento de buffer. A isolação típica é de até 3 kV DC (3000 VDC) entre portas seriais e terra, evitando que falhas em campo introduzam correntes prejudiciais ao controlador.
O dispositivo implementa gerenciamento de buffers circular e timeout configuráveis para lidar com bursts e evitar perda de dados quando há congestionamento na rede. Em termos de desempenho, latências de conversão são tipicamente na faixa de milissegundos; para aplicações determinísticas recomenda‑se avaliação com testes de jitter e MTBF do conjunto.
Em termos de segurança e conformidade, modelos industriais ICP DAS costumam seguir padrões EMC e de segurança (CE, FCC quando aplicável) e oferecem atualizações de firmware para mitigar vulnerabilidades conhecidas. Para aplicações médicas ou específicas, verifique normas aplicáveis como IEC 60601‑1 quando houver interface direta com equipamentos de saúde.
Principais aplicações e setores atendidos — automação, IIoT e servidor serial Ethernet
No setor de automação industrial, o dispositivo é utilizado para integrar máquinas com portas seriais a SCADA sem substituir PLCs existentes. Isso reduz custos de retrofit e mantém continuidade operacional. Em linhas de produção, a conversão serial‑Ethernet permite centralização de logs, telemetria e alarmes.
Em utilities (energia, água e saneamento), é comum conectar RTUs e medidores seriais remotos para telemetria centralizada. O isolamento galvânico e redundância de portas Ethernet melhoram a resiliência contra surtos atmosféricos e transientes, reduzindo risco de interrupção de coleta de dados críticos.
Para IIoT e Indústria 4.0, o servidor converte fluxos seriais em pacotes prontos para encaminhamento a gateways MQTT ou plataformas de cloud. Isso facilita edge computing, normalização de protocolos e envio de telemetria a historians e data lakes com latências controladas e políticas de QoS.
Cenários por setor (fábrica, energia, água, transporte)
Em uma fábrica, o servidor conecta instrumentos de medição e controladores antigos a um ECS/SCADA central; métricas importantes são latência por conversão (99,5% dependendo do design) e MTBF (frequentemente >100.000 horas). Isolamento e aterramento correto reduzem interferência de inversores e motores.
Na energia, subestações usam servidores seriais para agregar dados de relés e medidores via Modbus RTU para um concentrador Modbus TCP. Exigências de segurança elétrica e conformidade EMC exigem atenção às normas e ao uso de supressão de surto e filtros EMI.
No setor de água e saneamento e no transporte, o foco é robustez operacional: temperaturas operacionais amplas (p.ex. ‑25 a 75 °C), proteção contra umidade e enclosures DIN para montagem em painéis. Em ambientes remotos, o segundo porto Ethernet pode ser usado para link de redundância sobre mídia alternativa.
Especificações técnicas do Servidor serial‑Ethernet com 3 portas RS‑232 isoladas e 2 portas Ethernet — tabela e resumo
A seguir, uma tabela resumida com as especificações chave que projetistas devem avaliar ao selecionar o equipamento.
| Campo | Especificação típica |
|---|---|
| Interfaces seriais | 3 × RS‑232, isoladas galvanicamente |
| Taxa de transmissão | 300 bps – 115200 bps (configurável) |
| Isolamento | 3000 VDC entre portas seriais e terra (típico) |
| Ethernet | 2 × 10/100Base‑TX, suporte a modo redundante |
| Protocolos | TCP/UDP, RFC2217, Modbus RTU/TCP, HTTP, MQTT (opcional) |
| Alimentação | 12–48 VDC (consumo típico 100.000 horas (estimativa conforme ambiente) |
| Certificações | CE, FCC (dependendo do modelo); EMC IEC 61000 series |
| Segurança | Suporte a senha, ACLs, firmware atualizável |
O resumo técnico: priorize modelos com isolamento comprovado e suporte a modos redundantes de Ethernet quando o SLA exigir alta disponibilidade. Verifique necessidade de PFC apenas quando o projeto envolver muitos conversores e fontes EMI; o fator de potência (PFC) é mais relevante em fontes de alimentação industriais.
Observações técnicas e limites operacionais
A taxa máxima de throughput útil dependerá do tamanho do buffer e do modo de encapsulamento. Em tráfego intensivo com muitos pacotes pequenos, use tuning de MTU, Nagle e buffers para reduzir overhead e latência. Evite configurações que forcem o dispositivo a atuar como roteador intenso.
Em ambientes com alto ruído elétrico, é crítico garantir aterramento correto, uso de filtros e supressores de surto. Isolamento reduz riscos, mas não substitui boas práticas de cabeamento: separação de pares de potência e sinal, uso de cabos blindados e terminação adequada.
Alimentação deve ser estável e dimensionada para picos de corrente; fontes com PFC ativo ajudam em painéis com muitos dispositivos para manter eficiência e reduzir interferência. Tenha um plano de atualização de firmware e backup de configuração para recuperação rápida.
Importância, benefícios e diferenciais do Servidor serial‑Ethernet com 3 portas RS‑232 isoladas e 2 portas Ethernet
O principal benefício é permitir lifecycle extension de equipamentos seriais, evitando substituições caras e longas paradas de produção. O isolamento melhora a confiabilidade elétrica, reduzindo danos por diferenças de potencial e transientes.
A presença de duas portas Ethernet permite arquiteturas com redundância física (link failover) ou segmentação (separar tráfego de operação e de gestão). Isso facilita implementação de VLANs, QoS e políticas de segurança sem comprometer o tráfego de produção.
Do ponto de vista de suporte, fornecedores como a ICP DAS geralmente oferecem firmware com gerenciamento remoto, SNMP e ferramentas de diagnóstico. Esse suporte reduz o tempo médio de reparo (MTTR) e facilita a integração em grandes instalações.
Diferenciais técnicos comprovados
- 3 portas RS‑232 isoladas: permite conectar múltiplos dispositivos seriais independentes sem interferência.
- 2 portas Ethernet: suportam modos redundantes e segmentação de rede, aumentando disponibilidade.
- Modos de firmware: muitas vezes incluem suporte a Modbus, RFC2217 e modos transparentes para fácil integração.
Esses diferenciais resultam em redução de downtime e menores custos de manutenção em comparação a soluções genéricas.
Para aplicações que exigem essa robustez, a série servidor serial da ICP DAS é a solução ideal. Confira as especificações e opções de compra em https://www.lri.com.br/comunicacao-de-dados/servidor-serial-ethernet-com-3-portas-rs-232-isoladas-e-2-ethernet e explore outras soluções na categoria de comunicação de dados: https://www.lri.com.br/comunicacao-de-dados.
Guia prático: como instalar, configurar e usar o Servidor serial‑Ethernet com 3 portas RS‑232 isoladas e 2 portas Ethernet (passo a passo)
Instalação física: monte o módulo em trilho DIN, mantenha espaço para ventilação e evite empilhar perto de fontes de calor. Use conectores e cabos de qualidade, e aplique terminação nas linhas RS‑232 quando necessário para prevenir reflexões. Aterramento do gabinete é obrigatório para reduzir EMI.
Cabeamento: separe cabos de potência dos de sinal, use pares trançados e blindagem conectada somente em um ponto para evitar loops de terra. Para longas distâncias seriais (>15 m) considere conversores RS‑232 para RS‑485 quando aplicável, já que RS‑232 tem limitações físicas.
Configuração inicial: atribua IP estático ou configure DHCP, defina máscara e gateway; desative serviços não utilizados. Ajuste portas seriais (baudrate, data bits, parity, stop bits) para corresponder ao dispositivo serial. Teste com ping e telnet/socat para verificar sockets antes da integração com SCADA.
Instalação física e recomendações de cabeamento
Monte o servidor na mesma área de controle quando possível e minimize loops de cabo entre o servidor e dispositivos seriais. Use cabos RS‑232 blindados, com malha aterrada em um único ponto para evitar ruídos.
Para alimentação, recomenda‑se usar fontes com proteção contra inversão de polaridade e supressão de surtos; se painel industrial tiver PDU com PFC, a integração elétrica será mais robusta. Documente os números de porta e conexões em etiqueta no painel.
Proteja entradas Ethernet com proteções contra surtos em instalações externas; em linhas onde há risco de descargas atmosféricas, use proteção adicional de fibra ou enlaces protegidos.
Configuração de rede e portas seriais (ex.: Modbus, TCP/IP)
Mapeie porta serial para socket TCP (server/client) ou UDP conforme necessidade. Para Modbus, use gateway com conversão RTU↔TCP mantendo timeouts configuráveis (por exemplo, t0=3.5 caract., t1=1.5 caract.) para evitar colisões de quadro.
Ajuste parâmetros de socket: keepalive, timeout e tamanho de buffer. Em ambientes com muitos dispositivos, use VLANs e QOS para priorizar tráfego crítico SCADA. Considere RFC2217 se precisar de controle remoto dos parâmetros seriais via TCP.
Exemplo rápido: configurar baud 19200, 8N1, IP estático 192.168.10.50 e mapa da porta serial 1 para TCP server porto 4001.
Segurança, firewall e práticas de hardening
Altere senhas padrão imediatamente, restrinja interfaces de gestão a VLANs administrativas e implemente ACLs por IP. Utilize VPN para acessos remotos e evite expor portas seriais diretamente na Internet.
Implemente atualizações de firmware assinadas e mantenha controle de versão. Desative serviços não utilizados (HTTP se não for necessário) e habilite logs/alertas via SNMP para monitoramento pró‑ativo.
Registre políticas de backup de configuração e teste recuperação em laboratório antes de aplicar em produção para reduzir MTTR em caso de falha.
Testes, validação e resolução de problemas comuns
Checklist inicial: 1) verifique alimentação; 2) confirme isolamento com multímetro; 3) ping e telnet no IP; 4) teste echo serial (loopback) e leitura via socat/telnet. Use logs para identificar perda de sincronismo ou timeouts.
Problemas comuns: mismatch de baud/paridade (causa mais frequente), terminadores ausentes e cabos danificados. Para cada caso, documente passo a passo ações de correção e repita testes até reprodução consistente.
Ferramentas úteis: Wireshark para analisar tráfego TCP/UDP, socat/telnet para testes de socket e Python/pyserial para scripts de automação de testes.
Integração com sistemas SCADA/IIoT — Servidor serial‑Ethernet com 3 portas RS‑232 isoladas e 2 portas Ethernet em arquiteturas modernas
A integração com SCADA é direta quando o servidor suporta Modbus RTU/TCP e RFC2217. Em muitos casos, o servidor opera em modo transparente e o SCADA vê o dispositivo serial como se estivesse localmente conectado, simplificando mapeamento de registradores e configuração.
Para IIoT, o fluxo serial pode ser encapsulado e encaminhado para um edge gateway que faz parsing de protocolos, transforma para MQTT/REST e empurra para cloud. Recomenda‑se implementar buffering local para garantir continuidade em perda de conectividade com a nuvem.
Ao integrar com historians e dashboards, ajuste timeouts, agrupe leituras por lote e verifique alinhamento de timestamps no gateway/edge para garantir consistência de séries temporais.
Configuração com SCADA (Modbus TCP/RTU, OPC UA/DA)
Mapeie dispositivos seriais em tabelas Modbus e defina timeouts conservadores para evitar retransmissões. Use OPC UA quando precisar de comunicação padronizada e segura entre a camada edge e SCADA/Historian.
Ajuste parâmetros de reconexão e número máximo de conexões simultâneas do servidor serial. Em arquiteturas com muitos dispositivos, prefira topologias em árvore com concentradores para reduzir carga em cada servidor serial.
Documente mapeamentos de registradores e padrões de erro (códigos Modbus) para facilitar troubleshooting com a equipe de automação.
Integração IIoT (MQTT, REST, envio para cloud)
Use um gateway de protocolo que consuma o TCP/serial e publique como MQTT com QoS adequado. Estruture tópicos por site/equipamento e use payloads compactos (JSON binário quando necessário) para reduzir latência.
Implemente retenção local (buffer) para períodos offline e políticas de deduplicação no broker para evitar spikes na ingestão. Considere edge analytics para pré‑filtrar dados e diminuir custo de transmissão.
Autenticação, TLS e certificados devem estar presentes ao enviar dados sensíveis para cloud; configure rotação de chaves e monitoramento de anomalias.
Boas práticas para alta disponibilidade e latência determinística
Use duas portas Ethernet para criar caminhos redundantes com failover rápido ou LACP para agregação. Defina QoS para priorizar pacotes SCADA sobre tráfego de gestão.
Monitore latência e jitter com ferramentas SNMP e alarmes proativos para detectar degradação antes de falha. Considere arquiteturas de redundância ativa‑ativa para pontos críticos.
Para latência determinística, mantenha topologia de rede simples e evite NAT/over‑routing entre o servidor e o SCADA/Historian. Teste com cargas reais e ajuste buffers conforme necessário.
Exemplos práticos de uso e scripts de referência
Caso 1 — Conversão serial para Ethernet em planta de manufatura: Objetivo: conectar três instrumentos seriais a um SCADA central. Diagrama: cada RS‑232 ao servidor, servidor via Ethernet a switch industrial e VLAN ao SCADA. Parâmetros: baud 19200 8N1, TCP server port 4001‑4003. Resultado: redução de custo de retrofit e tempo de integração.
Caso 2 — Telemetria de RTUs remotos para SCADA central: Objetivo: concentrar dados Modbus RTU de RTUs remotos. Configuração: servidor em estação RTU, encapsulamento Modbus TCP para concentrador; buffers configurados para tolerância a perda de link. Resultado esperado: reenvio automático de pacotes e menor perda de dados em intermitência.
Snippets e templates de configuração:
- Teste TCP via socat: socat – TCP:192.168.10.50:4001
- Python pyserial sobre socket (exemplo RFC2217): use pyserial-asyncio com URL tcp://192.168.10.50:4001
Esses exemplos aceleram provas de conceito e testes de integração.
Comparativo técnico: Servidor serial‑Ethernet com 3 portas RS‑232 isoladas e 2 portas Ethernet vs modelos ICP DAS similares e erros comuns
Na escolha entre modelos ICP DAS, compare número de portas seriais, isolamento (kV), redundância Ethernet, temperatura de operação e disponibilidade de firmware para protocolos industriais. Modelos com 3 portas RS‑232 isoladas são ideais quando múltiplos dispositivos legacy precisam de isolamento individual.
Tabela comparativa (exemplo orientativo):
| Modelo | RS‑232 | Ethernet | Isolamento | Protocolos |
|---|---|---|---|---|
| Modelo A (3x RS232) | 3 isoladas | 2x LAN | 3 kV | Modbus, RFC2217 |
| Modelo B (2x RS232) | 2 isoladas | 1x LAN | 2.5 kV | Modbus |
| Modelo C (RS485) | 2 RS485 | 2x LAN | 3 kV | Modbus, DNP3 |
Erros comuns: mismatched baud/paridade, ausência de terminadores, configuração de timeout inadequada e inexistência de proteção contra surtos. Mitigações: checklist de configuração, testes de loopback e uso de proteções físicas.
Erros comuns na configuração e operação (baud mismatch, isolação, terminadores)
- Baud mismatch: causa perda total de comunicação. Solução: verificar parâmetros na documentação do equipamento e usar scanner serial.
- Ignorar isolamento: causa falha em cascata por transientes. Solução: checar ratings de isolamento e aplicar supressores.
- Falta de terminadores (em linhas longas): leva a erros intermitentes. Solução: aplicar terminação adequada e testar com osciloscópio.
Documente cada intervenção e mantenha um histórico de configurações para agilizar manutenção.
Conclusão
O servidor serial‑Ethernet com 3 portas RS‑232 isoladas e 2 portas Ethernet é uma peça chave para modernização de infraestruturas industriais, oferecendo isolamento elétrico, flexibilidade de rede e compatibilidade com protocolos industriais. Para projetos que exigem robustez e manutenção de ativos legados, a solução ICP DAS se destaca pela confiabilidade e suporte técnico.
Convidamos engenheiros, integradores e decisores a comentar suas dúvidas e experiências abaixo — perguntas sobre topologia, parâmetros de tempo em Modbus ou scripts de teste são bem‑vindas. Para aplicações que exigem essa robustez, a série servidor serial da ICP DAS é a solução ideal. Confira as especificações no produto: https://www.lri.com.br/comunicacao-de-dados/servidor-serial-ethernet-com-3-portas-rs-232-isoladas-e-2-ethernet e explore opções de comunicação de dados em https://www.lri.com.br/comunicacao-de-dados.
