Introdução

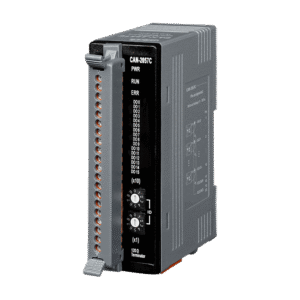

O Módulo CANopen Slave 16 Saídas Digitais Isoladas (Sink NPN) é um módulo de E/S projetado para integrar sinais digitais de alta densidade a redes CANopen em ambientes industriais. Neste artigo técnico abordamos o funcionamento, arquitetura elétrica e as capacidades de comunicação do módulo, destacando saídas isoladas sink NPN, isolamento galvânico, tempos de resposta e opções de mapeamento de PDO/SDO. A familiaridade com CANopen, IEC/EN 62368-1 e normas EMC (IEC 61000-6-2 / IEC 61000-6-4) será útil para aproveitar ao máximo as recomendações aqui dadas.
A integração entre o barramento CAN e painéis de controle exige atenção a ruído, aterramento e compatibilidade de nível lógico. Apresentamos analogias claras (por exemplo, tratar o módulo como um “concentrador de sinais digitais” com isoladores internos) sem perder rigor técnico, incluindo conceitos como MTBF, proteção contra curto e rate limiting de PDOs para evitar saturação do barramento. Também indicaremos como mapear eficientemente canais para SCADA e historizadores.
Se você busca a ficha técnica completa ou quer comparar opções, ao longo do texto há CTAs contextuais e links técnicos para o blog da LRI/ICP DAS. Para aplicações que exigem essa robustez, a série Módulo CANopen Slave 16 Saídas Digitais Isoladas (Sink NPN) da ICP DAS é a solução ideal. Confira as especificações: https://www.lri.com.br/aquisicao-de-dados/modulo-canopen-slave-16-saidas-digital-isoladas-sink-npn
Introdução ao Módulo CANopen Slave 16 Saídas Digitais Isoladas (Sink NPN): O que é, como funciona e visão geral
O módulo é um slave CANopen que expõe 16 saídas digitais tipo sink NPN com isolamento galvânico entre a lógica CAN e as saídas, evitando loops de terra e transientes. Funciona como um dispositivo endereçável na rede CANopen, respondendo a NMT, trocando PDOs para estados de saída e permitindo configuração via SDO. A arquitetura típica inclui controlador CAN, isoladores digitais por canal e circuitos de proteção contra sobrecorrente.
Do ponto de vista elétrico, cada saída sink NPN ativa a carga conectando-a ao comum negativo; isso exige atenção ao fornecimento de tensão da carga (p. ex. 24 Vdc) e ao dimensionamento de fontes. A latência de atualização via PDO pode ficar na faixa de milissegundos dependendo da taxa de transmissão CAN e do mapeamento. Em termos de projeto, o módulo serve como concentrador de atuadores em linhas de produção, painéis de controle e racks de I/O distribuídos.
A segurança funcional e conformidade eletromagnética são tratadas com filtros e supressão de transientes. Normas aplicáveis para projetos que incorporam o módulo incluem IEC/EN 62368-1 (segurança de equipamentos eletrônicos) e normas EMC como IEC 61000-6-2 (imunidade industrial) e IEC 61000-6-4 (emissões industriais). Consulte a ficha técnica para ver certificações específicas.
Principais aplicações e setores atendidos pelo Módulo CANopen Slave 16 Saídas Digitais Isoladas (Sink NPN) (CANopen, saídas digitais isoladas, sink NPN)
O módulo é ideal para automação industrial, linhas de montagem e OEMs que precisam controlar atuadores digitais (válvulas solenóides, relés de potência, bobinas). Em plantas de manufatura e food & beverage, a imunidade a ruído e isolamento entre lógica e cargas reduz paradas por falhas elétricas. Em utilities e subestações, a densidade de canais facilita consolidação de saídas em painéis remotos.
Na integração com IIoT e Indústria 4.0, o módulo atua como camada de atuadores em arquiteturas distribuídas, conectando-se a gateways CANopen→OPC/Modbus/MQTT para envio de comandos e telemetria. Em aplicações de teste e bancada, o dispositivo acelera comissionamento por oferecer resposta determinística via PDOs e suporte a SDO para configuração fina.
Além disso, em automação predial e controle de iluminação, o baixo consumo e isolamento tornam o módulo uma opção robusta para modernização de painéis sem grandes mudanças na infraestrutura. Para guias introdutórios sobre CANopen e integração IIoT consulte: https://blog.lri.com.br/introducao-ao-canopen e https://blog.lri.com.br/integracao-iiot
Especificações técnicas do Módulo CANopen Slave 16 Saídas Digitais Isoladas (Sink NPN)
A seleção do módulo exige verificação de parâmetros críticos: tipo de saída, tensão e corrente por canal, isolamento, proteção e limites ambientais. Abaixo listamos os parâmetros-chave que deve verificar em projetos e painéis elétricos: tensão nominal das cargas (ex.: 24 Vdc), corrente contínua por canal (A), proteção contra curto-circuito, tempo de resposta, e taxa CAN (baudrate) suportada. Essas especificações determinam compatibilidade com atuadores e dimensionamento de fontes.
Também são relevantes características de fiabilidade como MTBF (escalas típicas >100.000 horas para módulos industriais), e especificações de temperatura de operação e armazenamento. As características de EMC e isolamento determinam se o módulo atende requisitos de normas industriais de conformidade e instalações em ambientes ruidosos.
Recomenda-se sempre confirmar a ficha técnica no fornecedor antes da compra e considerar margens de projeto (ex.: dimensionar fonte com 20–30% de folga na corrente total). Para aquisição e especificações detalhadas, visite: https://www.lri.com.br/aquisicao-de-dados/modulo-canopen-slave-16-saidas-digital-isoladas-sink-npn
Tabela resumida de especificações (quando aplicável)
| Parâmetro | Valor típico / Observação |
|---|---|
| Tipo de saída | 16 x Saídas digitais isoladas (Sink NPN) |
| Isolamento | Galvânico entre barramento CAN e saídas (kV DC típico na ficha) |
| Corrente por canal | Verificar ficha técnica (ex.: 100–500 mA por canal, depender do modelo) |
| Tensão de operação das cargas | Tipicamente 24 Vdc (compatibilidade especificada na ficha) |
| Consumo do módulo | Depende de carga e alimentação lógica |
| Proteções | Curto-circuito, proteção contra sobrecorrente por canal (se aplicável) |
| Taxa CAN | 10 kbps – 1 Mbps (configurável) |
| Alimentação lógica | Ex.: 24 Vdc nominal (verificar) |
| Dimensões | Forma DIN-rail padrão (verificar datasheet) |
| Temperatura operação | Ex.: -20 a +60 °C (verificar) |
| Certificações EMC/Segurança | IEC 61000-6-2 / IEC 61000-6-4 / IEC/EN 62368-1 (conferir datasheet) |
Nota: Valores de corrente por canal e isolamento devem ser confirmados na ficha técnica do produto no link do fabricante.
Detalhes elétricos e de I/O
Cada saída sink NPN comuta o lado negativo da carga; o lado positivo da carga deve ser fornecido pela fonte de alimentação do sistema. Atente para a soma de correntes ao dimensionar trilhos e fusíveis: a corrente total pode exceder rapidamente o limite do barramento. Recomenda-se adicionar proteção seletiva (fusíveis por grupo de canais) quando cargas de alto consumo estiverem presentes.
O tempo de resposta inclui latência de processamento do módulo e tempo de propagação no barramento CAN; para aplicações de alta velocidade, ajuste PDOs e configure taxas CAN altas (ex.: 500 kbps ou 1 Mbps) e use PDOs cíclicos ou event-driven conforme necessidade. Proteções integradas (clampers, TVS, resistores de corrente limitada) mitigam falhas de carga; entretanto, a verificação de temperatura em condições máximas é obrigatória.
Na fiação use cabos shielded para linhas de carga críticas e faça aterramento único para referência de sinal. Evite loops de terra entre fontes e módulos; utilize o isolamento galvânico do módulo para separar domínios quando possível.
Comunicação CANopen — perfil, SDO/PDO e endereçamento
O módulo suporta o perfil CANopen Device Profile para E/S digitais (p. ex. CiA DS 401) e implementa objetos SDO (Service Data Object) para configuração e PDOs (Process Data Objects) para transmissão/recepção de estados. O NMT (Network Management) permite comandos de start/stop e monitoramento do estado do nó. Alguns módulos também suportam LSS para configuração de endereço e bitrate.
O mapeamento PDO típico agrupa estados de 8 ou 16 saídas em um único PDO transmitido periodicamente ou por mudança de estado (TPDOs). Recomenda-se configurá-los para event-driven em aplicações com alto tráfego CAN para reduzir latência e uso de banda. SDOs são utilizados para parâmetros menos críticos (timeouts, debounce, modos de saída).
A configuração de nó inclui: ID do nó CAN (1–127), baudrate (p. ex. 125k/250k/500k/1M), tempo de watchdog e mapeamento PDOs via ferramentas CANopen (e.g., CiA-compliant utility) ou via SDO manual. Consulte o manual para índices OIDs e objetos suportados.
Certificações, conformidade EMC e condições ambientais
Projetos industriais exigem conformidade EMC; procure módulos certificados conforme IEC 61000-6-2 (imunidade industrial), IEC 61000-6-4 (emissões industriais) e testes de ESD/Surge conforme IEC 61000-4-x. Segurança elétrica pode seguir IEC/EN 62368-1 para equipamentos eletrônicos. Para aplicações médicas, considere IEC 60601-1 se aplicável (mas módulos industriais geralmente não são certificados para uso médico sem avaliação adicional).
Condições ambientais típicas cobrem faixa de temperatura operacional (-20 a +60 °C), umidade relativa até 95% não condensante e resistência mecânica a vibração e choque conforme normas industriais. Verifique atentamente limites de temperatura ao instalar em painéis não ventilados ou próximos a fontes de calor.
Documente requisitos de conformidade no projeto e mantenha registros de testes FAT/SAT; para zonas com requisitos específicos (ex.: ATEX) confirme se existe versão certificada.
Importância, benefícios e diferenciais do Módulo CANopen Slave 16 Saídas Digitais Isoladas (Sink NPN)
A principal vantagem é a densidade de canais com isolamento por canal, reduzindo necessidade de módulos adicionais e simplificando painéis. O isolamento diminui o risco de falhas cascata entre cargas e lógica, importante em ambientes com alto transiente e ruído. A conformidade CANopen garante interoperabilidade com gateways, PLCs e ferramentas de configuração existentes.
Outros benefícios incluem manutenção simplificada (substituição por módulo DIN-rail), redução de cabeamento ao consolidar saídas e flexibilidade no mapeamento PDO, permitindo otimização de tráfego CAN. Suporte da ICP DAS oferece firmware estável, atualizações e documentação técnica para integradores e OEMs.
Diferenciais práticos: robustez para operação industrial, opções de proteção elétrica e suporte técnico local via LRI. Para aplicações que exigem essa robustez, a série Módulo CANopen Slave 16 Saídas Digitais Isoladas (Sink NPN) da ICP DAS é a solução ideal. Confira as especificações: https://www.lri.com.br/aquisicao-de-dados/modulo-canopen-slave-16-saidas-digital-isoladas-sink-npn
Guia prático de instalação e configuração — Como fazer/usar o Módulo CANopen Slave 16 Saídas Digitais Isoladas (Sink NPN)
Antes da instalação, faça um checklist: verifique tensões da fonte, condutores, ferramentas isoladas, e EPIs. Confirme o número de nó disponível e baudrate da rede CAN. Inspecione visualmente o módulo e conectores quanto a danos ou corpos estranhos.
Monte o módulo em trilho DIN com espaço para ventilação. Conecte a alimentação lógica, em seguida as cargas nas saídas sink NPN seguindo o diagrama do fabricante. Configure o terminal de resistência de terminação CAN e rota o cabo CAN shielded com terminação em um ponto de terra correspondente.
Use software CANopen para definir ID do nó, mapear PDOs e carregar parâmetros via SDO. Realize testes em bancada com cargas simuladas antes do comissionamento no processo produtivo.
Preparação: ferramentas, checklist de segurança e inspeção do equipamento
Ferramentas essenciais: multímetro, alicate de crimpagem, torque driver, analisador de CAN (opcional) e fonte de bancada. Checklist de segurança: desconectar alimentação antes de fiação, usar EPIs, verificar polaridade e presença de tensão residual em capacitores.
Inspecione terminais, parafusos e marcações de polaridade. Confirme especificações de torque e conectores recomendados pelo fabricante para evitar falhas mecânicas por vibração.
Registre versões de firmware e revenda do módulo antes de energizar; mantenha um plano de rollback para atualizações.
Passo a passo de fiação e diagrama elétrico (saídas sink NPN)
Conecte o positivo da fonte de carga (ex.: +24 Vdc) ao terminal positivo comum da distribuição de cargas. Cada carga conecta-se do +24 Vdc ao terminal de entrada da carga e o retorno da carga ao respectivo terminal de saída sink NPN do módulo. O terminal de referência negativo do módulo deve estar ligado ao retorno comum da fonte.
Inclua diodos de flyback ou snubbers para cargas indutivas (bobinas/solenóides). Para cargas de alta corrente, agrupe canais com fusíveis ou disjuntores locais. Use cabo com seção adequada à corrente por canal.
Referencie sempre o diagrama do fabricante e teste cada canal com multímetro e carga simulada antes de integração final.
Configuração CANopen como Slave: endereçamento, PDO mapping e SDOs
Defina o ID do nó e baudrate via DIP switch/LSS ou SDO. Configure TPDOs/ RPDOs agrupando bits de saída em bytes conforme necessidade de resposta e largura de dados. Para campos críticos, use PDOs event-driven com filtro de debounce para evitar flapping.
Utilize SDOs para parametrizar comportamentos (watchdog timeout, modo fail-safe). Documente o mapeamento de PDO em planilha de tags para integração SCADA e historizadores.
Verifique estado NMT e SDOs de diagnóstico para garantir que o nó entra em operação após reset e que os erros são reportados adequadamente.
Testes, validação funcional e checklist pós-instalação
Teste cada saída com carga nominal por tempo prolongado para verificar aquecimento e estabilidade. Verifique latência e consistência de PDOs na taxa de operação planejada. Simule falhas (curto, carga aberta) para validar proteções.
Valide logs CAN com analisador para confirmar ausência de retransmissões excessivas ou erros de CRC. Atualize documentação de projeto com resultados do FAT/SAT.
Implemente plano de manutenção com inspeção visual periódica e revisão de firmware quando novas versões corrigirem bugs ou adicionarem recursos.
Integração com sistemas SCADA/IIoT usando Módulo CANopen Slave 16 Saídas Digitais Isoladas (Sink NPN) — CANopen, saídas digitais isoladas, sink NPN
A integração com SCADA normalmente é feita via gateway CANopen→OPC/Modbus ou via gateway IIoT que converte PDOs em tags para historiadores. Mapear PDOs para tags discretas em SCADA reduz latência e simplifica lógica de controle. Para escalabilidade, agrupe sinais logicamente por equipamento e por ciclo de produção.
Para IIoT, use gateways com suporte a MQTT/REST para enviar eventos de acionamento e telemetria para plataformas na nuvem. Defina políticas de QoS para eventos críticos e compressão/aggregation para reduzir tráfego. Ferramentas de edge computing podem processar lógica localmente antes de enviar sumários à nuvem.
Considere segurança de rede: segmentação VLAN para redes de controle, firewalls para limitar acessos e VPN para manutenção remota. Recomendamos aplicar melhores práticas de hardening em gateways e usar certificados para autenticação.
Protocolos, drivers e gateways compatíveis (OPC, Modbus via gateway, MQTT/IIoT)
Gateways CANopen→Modbus/OPC permitem que controladores legados leiam e escrevam diretamente nas saídas via mapeamento de PDOs para registradores. Gateways IIoT da ICP DAS ou terceiros suportam MQTT, TLS e transformação de mensagens para plataformas SCADA/MES.
Drivers nativos para alguns PLCs permitem integração direta com CANopen; em outros casos o uso de um gateway simplifica mapeamento e segurança. Verifique compatibilidade de drivers e versão CiA DS 401.
Documente esquema de mapeamento, endereços e políticas de retry para evitar perda de comandos.
Estratégia de coleta de dados e mapeamento para SCADA/Historiadores
Mapeie canais críticos para tags de alta prioridade com atualização periódica via PDOs cíclicos; use event-driven para sinais raros. Defina amostragem baseada na criticidade do processo para balancear precisão e tráfego de rede.
Utilize agregação na borda para gerar eventos sumarizados (por ex., contagem de pulsos ou estado médio por minuto) antes de enviar para historiadores. Isso reduz custos de armazenamento e consumo de banda.
Documente naming convention das tags, limites de alarmes e lógica de desduplicação para facilitar manutenção e operação.
Segurança e melhores práticas para IIoT (segurança de rede, VPN, segmentação)
Implemente separação física ou VLAN entre rede de controle e rede corporativa. Use firewalls e ACLs para limitar acesso aos gateways. Exija VPNs com autenticação forte para manutenção remota.
Aplique monitoramento contínuo, registro de eventos e atualização controlada de firmware via processos aprovados para evitar downtime. Utilize certificados e TLS para comunicação MQTT quando possível.
Eduque equipes de operação sobre resposta a incidentes e mantenha backups de configuração.
Exemplos práticos de uso do Módulo CANopen Slave 16 Saídas Digitais Isoladas (Sink NPN)
Caso 1 — Em uma linha de montagem, o módulo controla 16 solenoides de posicionamento, reduzindo cabos entre painel e armário local. A arquitetura inclui PLC mestre CANopen, gateway OPC e HMI. O mapeamento de PDOs cria respostas determinísticas para sequenciamento da linha.
Caso 2 — Em painéis de monitoramento, o módulo consolida sinais de comando para SCADA, permitindo lockdown remoto e integração com alarmes via historizador. Uso de event-driven PDOs reduz latência percebida pelo operador.
Projeto rápido — Para bancada, use fonte 24 Vdc, cargas resistivas simuladas e um analisador CAN para validar PDOs cíclicos e event-driven. Isso permite validar firmware e mapeamento antes de instalação em campo.
Comparação técnica entre Módulo CANopen Slave 16 Saídas Digitais Isoladas (Sink NPN) e módulos similares da ICP DAS
A comparação deve focar em canais por módulo, tipo de saída (sink/source/relé), isolamento por canal, corrente máxima e suporte CANopen. Modelos com menos canais podem oferecer maior corrente por canal ou versões com saída sourcing para cargas PNP. Escolha conforme balance entre densidade e corrente por canal.
Tabela comparativa abaixo exemplifica critérios de decisão (sempre verifique datasheets específicos):
| Modelo | Canais | Tipo saída | Isolamento | Uso recomendado |
|---|---|---|---|---|
| Módulo 16 Saídas (este) | 16 | Sink NPN | Galvânico | Alta densidade de atuadores |
| Módulo 8 Saídas | 8 | Sink/Source | Galvânico/compartilhado | Cargas de maior corrente |
| Módulo Relé | 16 | Relé | Ótimo para AC | Interfaces com cargas AC/alto isolamento |
Quando preferir o Módulo CANopen Slave 16 Saídas Digitais Isoladas (Sink NPN) vs outras opções ICP DAS
Prefira este módulo quando precisar de alta densidade de saídas DC, isolamento por canal e integração CANopen padronizada. Escolha módulos de menor canal quando precisar de maior corrente por canal ou saída por relé para AC.
Consulte especialistas e a equipe LRI para dimensionamento e opções de gateway: https://www.lri.com.br/aquisicao-de-dados/modulo-digital-8-saidas
Erros comuns, diagnóstico e detalhes técnicos avançados sobre Módulo CANopen Slave 16 Saídas Digitais Isoladas (Sink NPN)
Sintomas comuns: canais inativos (verificar fusível/pareamento de carga), ruído (usar shields e filtros), falhas CAN (IDs duplicados, terminação incorreta). Use analisador CAN para identificar erros de frame e retransmissões.
Manutenção preventiva inclui inspeção visual, verificação de firmwares e testes de corrente. Atualizações de firmware devem seguir procedimento de rollback e ser testadas em bancada.
Para evitar EMI, mantenha cabos de potência separados de sinais e utilize aterramento único; rotas cruzadas devem ser minimizadas e conectores confiáveis utilizados.
Conclusão
O Módulo CANopen Slave 16 Saídas Digitais Isoladas (Sink NPN) é uma solução robusta e de alta densidade para controle de atuadores em ambientes industriais, oferecendo isolamento, compatibilidade CANopen e opções de integração para SCADA/IIoT. Projetistas devem considerar parâmetros elétricos, configuração de PDOs e normas EMC/segurança ao especificar o módulo. Para especificações detalhadas e aquisição, visite: https://www.lri.com.br/aquisicao-de-dados/modulo-canopen-slave-16-saidas-digital-isoladas-sink-npn
