Introdução
Apresento a análise técnica do Módulo CANopen Slave com 8 saídas PWM e 8 entradas contador de alta velocidade, destacando seu papel em automação industrial, integração IIoT e aplicações OEM. A palavra-chave principal — módulo CANopen Slave 8 saídas PWM e 8 entradas contador de alta velocidade — será usada desde já, junto a termos secundários como PWM industrial, entradas contador alta velocidade, CANopen e IIoT para otimização semântica e leitura orientada a engenheiros de automação. Este artigo une aspectos de projeto elétrico, protocolos (CANopen), e exemplos práticos para integradores e equipes de compras técnicas.
O objetivo é fornecer um guia completo: definição técnica, especificações, aplicações típicas, instruções de instalação/configuração, integração com SCADA/IIoT, troubleshooting e comparativos com outros módulos ICP DAS. Citarei normas relevantes (ex.: IEC/EN 62368-1, IEC 60601-1 quando aplicável a requisitos de segurança e compatibilidade eletromagnética), conceitos como Fator de Potência (PFC) e MTBF, além de recomendações para fontes de alimentação e condicionamento de sinais. Incentivo que comente dúvidas técnicas ao final para enriquecer o conteúdo.
Para referência técnica adicional consulte os artigos do blog da LRI/ICP sobre CANopen e integração IIoT. Veja também conteúdos relacionados em nosso blog: https://blog.lri.com.br/ e tutorial de integração CANopen. Para aplicações que exigem essa robustez, a série Módulo CANopen Slave com 8 saídas PWM e 8 entradas contador de alta velocidade da ICP DAS é a solução ideal. Confira as especificações completas em https://www.lri.com.br/aquisicao-de-dados/modulo-canopen-slave-8-saidas-pwm-e-8-entradas-contador-alta-velocidade.
Introdução ao Módulo CANopen Slave com 8 saídas PWM e 8 entradas contador de alta velocidade: visão geral e conceito fundamental

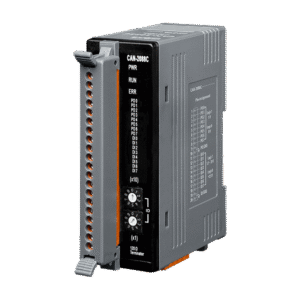

O que é o Módulo CANopen Slave com 8 saídas PWM e 8 entradas contador de alta velocidade? Definição técnica e contexto de uso
O produto é um módulo de aquisição e saída digital que opera como dispositivo CANopen Slave, oferecendo 8 canais de saída PWM e 8 canais de entrada contador de alta velocidade (HSC). No stack de protocolos atua como dispositivo esclavo no perfil CANopen (NMT, SDO, PDO, heartbeat, SYNC), permitindo mapeamento de I/O ao mestre e configuração via SDO.
Projetado para ambientes industriais, o módulo é destinado a controle de atuadores via PWM e aquisição de pulso de sensores rotativos, encoders incrementais, detectores proximidade e fotocélulas que geram pulsos de alta taxa.
Em arquiteturas de automação, ele se posiciona na borda (edge) entre sensores/atuadores e controladores mestres (PLC/PC embarcado), facilitando integração com SCADA e gateways IIoT.
Resumo rápido das capacidades chave
O módulo oferece: 8 saídas PWM com resolução e frequência configuráveis, 8 entradas HSC com frequência máxima compatível com encoders industriais, isolamento elétrico entre I/O e lógica, alimentação compacta com proteção contra inversão de polaridade e diagnóstico via LED/registries CANopen.
Outros recursos: suporte a mapeamento PDOs (TPDO/RPDO), SOE básico via eventos, sincronismo por SYNC e tempos de amostragem determinísticos para aplicações com requisitos de latência.
Suporta ambiente industrial com faixa de temperatura, conformidade EMC e potencial conformidade a normas de segurança elétrica dependendo do modelo; sempre verifique certificados específicos do produto.
Principais aplicações e setores atendidos pelo Módulo CANopen Slave com 8 saídas PWM e 8 entradas contador de alta velocidade
Setores industriais prioritários (OEM, máquinas-ferramenta, packaging, energia)
O módulo é ideal para OEMs que integram painéis e máquinas-ferramenta, onde precisam de sinais PWM para controle de drives e HSC para feedback de posição/velocidade.
Em linhas de packaging, as entradas HSC monitoram contadores de peças e encoders de esteira, enquanto saídas PWM gerenciam servomotores e válvulas proporcionais.
No setor de energia e utilities, pode ser usado para controle fino de bombas e ventiladores com PWM e leitura de medidores eletromecânicos via HSC, integrando-se a redes CANopen de subestações ou equipamentos auxiliares.
Casos de aplicação por função (controle de motores, contagem rápida, geração de sinais PWM)
No controle de motores brushless ou servos, as saídas PWM geram duty cycles precisos para inversores de potência ou drivers de speed controllers. A resolução do PWM e o jitter afetam diretamente a qualidade do controle de torque/velocidade.
Para contagem rápida, as entradas HSC aceitam sinais TTL/HTL/differential de encoders com filtro configurável para debounce, permitindo medição de rotações por minuto (RPM), contagem de eventos e fechamento de laços de controle.
Na geração de sinais para atuadores pneumáticos proportionais, o PWM modula válvulas via driver intermediário; o mapeamento CANopen torna possível ajustar parâmetros remotamente via SDO.
Especificações técnicas do Módulo CANopen Slave com 8 saídas PWM e 8 entradas contador de alta velocidade (tabela sintetizada)
Tabela de especificações principais
| Parâmetro | Especificação típica |
|---|---|
| Protocolo | CANopen (CiA 301, PDO/SDO, NMT, SYNC) |
| Saídas PWM | 8 canais, resolução típica 12–16 bit, frequência configurável até 20 kHz* |
| Entradas contador (HSC) | 8 canais, suporte a quadrature/sem/quadratura, taxa máxima até 200 kHz* |
| Isolamento | Óptico/galvânico entre I/O e lógica – 2.5 kV rms (modelo típico) |
| Alimentação | 24 VDC industrial (±20%), proteção contra inversão |
| Temperatura de operação | -20°C a +70°C |
| Dimensões | Perfil DIN-rail compacto (consulte ficha técnica) |
| Certificações | EMC industrial, CE; verifique certificações específicas de segurança (IEC/EN 62368-1) |
*Valores dependem do modelo e da configuração; consultar folha técnica.
Notas técnicas e limites operacionais
As frequências máximas indicadas dependem do mapeamento CANopen e da carga de PDOs — altas taxas de HSC podem requerer PDO em modo evento/ratelimited para evitar saturação do barramento.
Dimensione a fonte para considerar picos de corrente nas saídas PWM, especialmente quando drivers de potência drenam picos durante comutação; recomenda-se filtragem e PFC no projeto de alimentação quando integrado a painéis de médio porte.
MTBF e especificações ambientais devem ser consultadas na ficha técnica; fatores como vibração, umidade e presença de correntes de fuga influenciam a durabilidade e conformidade com IEC 60068.
Importância, benefícios e diferenciais do Módulo CANopen Slave com 8 saídas PWM e 8 entradas contador de alta velocidade
Benefícios operacionais e de projeto
A integração CANopen reduz fiação ponto a ponto, simplifica diagnóstico e acelera comissionamento via SDO/PDO, diminuindo o tempo de integração em campo.
Ter PWM nativo e HSC no mesmo módulo reduz a necessidade de PLCs adicionais ou de cards específicos, economizando espaço no painel e simplificando manutenção.
A precisão de contagem e o controle de duty cycle garantem melhor qualidade de produto em linhas automáticas e reduzem retrabalho.
Diferenciais frente a alternativas genéricas
Comparado a módulos genéricos sem protocolo embarcado, este módulo fornece latência determinística via PDO e sincronismo por SYNC, útil para aplicações hard real-time.
Suporte técnico e ferramentas de configuração ICP DAS (ferramentas de diagnóstico e templates CANopen) reduzem o tempo de integração e troubleshooting frente a genéricos sem documentação robusta.
Opções de isolamento e tolerância industrial tornam-no mais adequado para ambientes ruidosos, com melhor CMRR e proteção contra transientes.
Guia prático: como instalar, configurar e usar o Módulo CANopen Slave com 8 saídas PWM e 8 entradas contador de alta velocidade
Pré-requisitos e segurança elétrica
Verifique aterramento adequado do painel e conexões de blindagem do barramento CAN para evitar loops de terra e ruído diferencial. Certifique-se de que a fonte atende a requisitos de ripple e PFC quando necessário; fontes mal condicionadas afetam performance de PWM e HSC.
Desconecte alimentação antes de fazer conexões e siga normas aplicáveis (IEC/EN 62368-1 para equipamentos eletrônicos) bem como orientações internas de segurança. Utilize proteção contra sobrecorrente adequada e fusíveis rápidos em linhas de alimentação de drivers.
Documente NODE ID e topologia antes de energizar para evitar conflitos de ID e problemas de inicialização da rede CANopen.
Passo a passo: montagem mecânica e conexão CANopen
Fixe o módulo em trilho DIN com torque conforme manual; mantenha espaço para circulação de ar se o ambiente for quente. Use cabo CAN de pares trançados com impedância característica de 120 Ω e termine a rede com resistores de terminação 120 Ω nas extremidades.
Configure resistores de bias/terminação conforme topologia e distância; para longas redes considere repetidores ou gateways. Mantenha o cabo CAN distante de cabos de potência PWM para reduzir acoplamento por radiada.
Após cabear, alimente o módulo e verifique LEDs de status CAN e POWER; monitore mensagens de heartbeat e NMT no mestre para confirmar presença do nó.
Configuração de parâmetros CANopen e mapeamento de PDOs/SDOs
Defina NODE ID e baudrate (p.ex. 125/250/500/1000 kbps) no dispositivo via SDO ou DIP switches conforme modelo. Mapeie entradas HSC e saídas PWM em RPDO/TPDO para comunicação eficiente; agrupe canais críticos em PDOs para reduzir overhead.
Use SDO para ajustar parâmetros finos: frequência PWM, resolução, filtro de debounce em HSC, modo de contagem (x1, x2, x4) e comportamentos de overflow. Utilize SYNC para sincronizar PWM com eventos do sistema quando necessário.
Teste mapeamentos com ferramentas CANopen (canalyzer, Yggdrasil, ou utilitários ICP DAS) e valide tempos de atualização, garantindo que o tráfego não ultrapasse capacidade do barramento.
Ajuste de saídas PWM e calibração de contadores de alta velocidade
Para PWM, ajuste frequência e duty cycle conforme especificações do driver; monitore jitter e duty ripple com osciloscópio e, se necessário, filtre no nível do driver. Evite frequências que coincidam com ressonâncias mecânicas do sistema.
Nas entradas HSC, configure filtros anti-bounce e thresholds de detecção para evitar falsos pulsos por ruído elétrico; se usar sensores de proximidade, ajuste distância e formato de sinal (HTL/TTL/RS422).
Registre offsets e escalas nos SDOs para converter pulsos em unidades físicas (mm, RPM) e valide com testes práticos em bancada antes de comissionar em produção.
Verificação pós-instalação e testes funcionais
Checklist: verifique alimentação estável, ausência de alarmes CANopen, sincronização SYNC, leitura correta de contadores com rotação conhecida e duty cycles PWM medidos com multímetro/osciloscópio.
Realize testes de carga nos drivers controlados pelo PWM para confirmar comportamento sob condições reais de operação e monitore temperatura do módulo.
Implemente testes de stress de rede (taxas altas de PDO) para validar que a rede suporta a atualização necessária sem perda de mensagens.
Integração do Módulo CANopen Slave com sistemas SCADA/IIoT e protocolos industriais
Mapear dados CANopen para SCADA: tags, ciclos e otimização de tráfego
Projete tag names consistentes e mapeie PDOs para variáveis SCADA com timestamps; prefira TPDO/ RPDO para dados de ciclo rápido e SDO para configuração pontual.
Ajuste ciclos de atualização (scan rate) para cada variável conforme criticidade: comandos PWM podem ser atualizados a cada 10–50 ms, enquanto contadores podem ser reportados por evento.
Minimize tráfego agrupando canais correlacionados em PDOs e utilizando filtros no gateway para reduzir carga em sistemas superiores.
Gateway IIoT, protocolos industriais e segurança de dados (MQTT, OPC UA, HTTP)
Use gateways CANopen-to-OPC UA ou CANopen-to-MQTT para enviar dados à nuvem com segurança; aplique TLS/MQTTs e autenticação adequada para proteger dados sensíveis.
Opte por edge gateways que façam pré-processamento (agregação, smoothing, alarms) reduzindo latência e custo de transmissão em nuvem.
Implemente segregação de rede (VLANs), firewalls e políticas de acesso baseadas em roles para evitar exposição indevida do barramento CAN ao ambiente IT.
Exemplos de arquiteturas de integração (on-premise e cloud)
Arquitetura on-premise típica: módulo CANopen → PLC/Mestre CANopen → SCADA via OPC UA/Modbus TCP → Historian local. Essa configuração reduz dependência de link permanente com a nuvem.
Arquitetura IIoT: módulo CANopen → Gateway IIoT (CANopen-to-MQTT) → Broker MQTT → Cloud analytics; útil para monitoramento remoto e manutenção preditiva.
Para ambas, inclua redundância para enlaces críticos e monitoramento de integridade do heartbeat CANopen para detecção rápida de falhas.
Exemplos práticos de uso do Módulo CANopen Slave com 8 saídas PWM e 8 entradas contador de alta velocidade
Exemplo 1: Controle de velocidade de motores via PWM em linha de produção
Configure 2 canais PWM por motor (controle de velocidade e frenagem) e mapeie comandos de setpoint via RPDO. Ajuste frequência para evitar ruído acústico e ressonância.
Implemente feedback com uma entrada HSC ligada ao encoder para fechar o laço de velocidade no mestre ou controlador local. Monitore erro de posição via PDO e habilite limites de segurança configuráveis por SDO.
Resultados esperados: controle suave de velocidade, redução de overshoot e melhoria de ciclo de produção.
Exemplo 2: Medição de eventos rápidos com entradas contador em aplicação de embalagem
Use entradas HSC para contabilizar itens por estação com frequência de pulso alta; habilite debounce e filtro de largura mínima para rejeitar ruído.
Configure eventos TPDO para reportar contagens acumuladas a cada N pulsos ou por tempo, reduzindo tráfego CAN enquanto mantém dados em tempo real.
Valide contagens em campo e implemente alarme por overflow/erro para garantir integridade do processo.
Exemplo 3: Monitoramento remoto com IIoT e alarmes baseados em eventos
Aggregate dados de PWM (status, duty) e HSC (RPM, contagem) no gateway IIoT e publique métricas via MQTT para plataforma Cloud. Configure regras de alarme para thresholds (ex.: RPM fora da faixa) e notificações.
Implemente buffering local para perda de conexão e sincronização ao restabelecer link, evitando perda de eventos críticos.
Use dashboards em tempo real para análise e suporte remoto; esta configuração suporta preditiva e manutenção baseada em condição.
Comparação técnica: Módulo CANopen Slave com 8 saídas PWM e 8 entradas contador de alta velocidade vs módulos similares da ICP DAS
Tabela comparativa de recursos e performance
| Recurso | Módulo CANopen Slave (8 PWM / 8 HSC) | Módulo A (ex.: I/O genérico) | Módulo B (Alta densidade HSC) |
|---|---|---|---|
| PWM canais | 8 | 4 | 0 |
| HSC canais | 8 | 2 | 16 |
| Isolamento | Sim (galvânico) | Parcial | Sim |
| Latência CANopen | Baixa (PDO configurável) | Média | Baixa |
| Aplicação típica | Controle/contagem mista | Entrada digital genérica | Contagem alta densidade |
Quando escolher o Módulo CANopen Slave com 8 saídas PWM e 8 entradas contador de alta velocidade e quando optar por alternativas
Escolha este módulo quando a aplicação exigir ambos PWM e HSC integrados com comunicação CANopen e latência determinística. É indicado para máquinas compactas que precisam reduzir espaço e complexidade.
Opte por alternativas se sua aplicação solicitar apenas contagem em ultra alta frequência (escolha módulo de alta densidade HSC) ou quando preferir outro protocolo nativo (ex.: EtherCAT) por requisitos de ciclo rígido.
Considere custo-benefício, suporte técnico e compatibilidade com a arquitetura existente ao tomar decisão.
Erros comuns, troubleshooting e detalhes técnicos críticos
Problemas de comunicação CANopen e soluções
Conflitos de NODE ID: verifique SDO e configurações físicas; utilize ferramenta de scanner CANopen para localizar nós duplicados. Baudrate incorreto: confirme settings no mestre e no módulo; taxas diferentes impedem comunicação.
Problemas de terminador: falhas de topologia requerem verificação das terminações 120 Ω e continuidade do par trançado. Cabos ruins ou conectores oxidados aumentam BER (bit error rate).
Heartbeat/NMT: habilite logs e checagens para detectar nós que não iniciaram corretamente; usar heartbeat facilita diagnóstico de nós intermitentes.
Ruído em entradas de contador e mitigação
Ruído gerado por fontes PWM pode introduzir falsos pulsos; use shielded cabling, twist-pair e filtros RC nos sensores quando aplicável. Configure debounce e largura mínima no HSC, e prefira sinais diferenciais (RS-422/RS-485) para longas distâncias.
Implemente aterramento único e evite loops de terra; em ambientes com interferência eletromagnética siga recomendações EMC e normas aplicáveis (IEC/EN 62368-1).
Se persistir, utilize optoacopladores ou condicionadores de sinal dedicados para isolar fontes ruidosas.
Falhas em PWM: jitter, duty-cycle incorreto e compensações
Jitter na saída PWM pode ser causado por carga excessiva do barramento CAN ou interrupções em tempos críticos; optimize PDOs e priorize mensagens críticas.
Verifique se o driver downstream interpreta corretamente duty cycle e frequências; diferenças entre resolução do módulo e driver podem causar quantização aparente.
Compense por meio de calibração em SDO e, quando necessário, implemente filtros ou closed-loop local para reduzir efeitos do jitter no desempenho final.
Conclusão
Este guia técnico apresentou o Módulo CANopen Slave com 8 saídas PWM e 8 entradas contador de alta velocidade, cobrindo definição, especificações, aplicações, instalação, integração IIoT e troubleshooting. Reforce a necessidade de validar limites operacionais (frequências máximas, tolerâncias e isolamento) na folha técnica do fabricante e considerar normas como IEC/EN 62368-1 para conformidade.
Recomendo testes em bancada e um projeto piloto para validar comportamento de PWM/HSC em sua topologia específica antes de implantação em escala. Para aplicações que exigem essa robustez, a série Módulo CANopen Slave com 8 saídas PWM e 8 entradas contador de alta velocidade da ICP DAS é a solução ideal. Confira as especificações e solicite cotação em https://www.lri.com.br/aquisicao-de-dados/modulo-canopen-slave-8-saidas-pwm-e-8-entradas-contador-alta-velocidade.
Se preferir explorar alternativas ou produtos complementares, visite nossa página de aquisição de dados e módulos CANopen para comparar modelos e consultar suporte técnico. Para mais leitura técnica e casos de uso, acesse os artigos no blog LRI: https://blog.lri.com.br/ e consulte guias de integração CANopen.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Incentivo você a comentar suas dúvidas, descrever seu caso de uso e perguntar sobre parâmetros específicos (freqüências, tipos de sensor, topologia de rede) — responderemos com recomendações técnicas detalhadas.
