Módulo de E/S Ethernet Com Switch 2 Portas e Di 8 Canais

Introdução — Visão geral e o que é Módulo de E/S Ethernet com switch Ethernet de 2 portas e DI de 8 canais

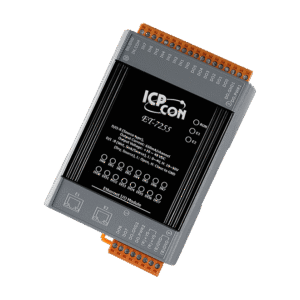

O Módulo de E/S Ethernet com switch Ethernet de 2 portas e DI de 8 canais da ICP DAS é um equipamento projetado para aquisição de sinais digitais industriais com comunicação Ethernet e comutação de rede integrada. Destina-se a aplicações em automação, monitoração de painéis e IIoT, entregando entradas digitais isoladas, baixa latência de comunicação e tolerância a ambientes industriais severos.
Este artigo técnico detalha arquitetura, especificações, integração com SCADA/IIoT, procedimentos de instalação e comparativos para auxiliar engenheiros de automação, integradores e compradores técnicos. Incluímos referências normativas (por exemplo, IEC/EN 62368-1, IEC 61000-6-2, IEC 61000-6-4) e conceitos como PFC, MTBF e isolamento galvânico.
Desde um resumo executivo até estudos de caso e checklist de comissionamento, este material é concebido para facilitar decisões de projeto e reduzir riscos na adoção do módulo em plantas industriais e redes críticas.

Resumo executivo do Módulo de E/S Ethernet com switch Ethernet de 2 portas e DI de 8 canais

O módulo fornece 8 entradas digitais isoladas, um switch Ethernet de 2 portas integrado para topologias em cadeia/lineares e suporte a protocolos industriais como Modbus/TCP e SNMP. Ideal para monitorar contatos secos, alarmes e sensores digitais em painéis elétricos e máquinas.
Operando em alimentação DC industrial (tipicamente 10–30 VDC) e com isolamento entre I/O, rede e alimentação, o módulo reduz riscos de ground loops e falhas por interferência eletromagnética. A segregação física e os filtros EMI atendem recomendações de imunidade (IEC 61000-6-2).
Para projetos que requerem rede resiliente, o switch de 2 portas permite topologias em linha sem necessidade de switch externo, simplificando cabeamento e melhorando MTTR. Para aplicações que exigem essa robustez, a série Módulo de E/S Ethernet da ICP DAS é a solução ideal. Confira as especificações completas em: https://www.lri.com.br/aquisicao-de-dados/modulo-de-es-ethernet-com-switch-ethernet-de-2-portas-di-de-8-canais-do-de-8-canais

Componentes, modelo e terminologia-chave

O hardware típico inclui: placa principal com controlador Ethernet (ARM ou similar), blocos de terminais para entradas digitais (DI), conector de alimentação DC, bornes de aterramento e conector RJ45 para as duas portas do switch. Componentes críticos: optoacopladores para isolamento, transceptores Ethernet industrial e filtros de supressão de surto.
Termos usados ao longo do artigo: DI (Digital Input), Galvanic Isolation, MTBF (Mean Time Between Failures), PFC (Power Factor Correction) — embora PFC aplique-se mais a fontes de alimentação, sua menção é relevante para projetos com alimentação DC e filtros. Para comunicações, usamos Modbus/TCP, SNMP e possibilidade de integração via MQTT em gateways.
Modelos da série podem variar em grau de isolamento, faixa de tensão e certificações. Ao escolher um modelo, verifique: número de canais, tipo de contato suportado (NPN/PNP, contato seco), e compatibilidade de firmware com o seu SCADA.

Principais aplicações e setores atendidos pelo Módulo de E/S Ethernet com switch Ethernet de 2 portas e DI de 8 canais

O módulo agrega valor em segmentos onde confiabilidade, isolamento e integração Ethernet são essenciais: manufatura, energia, utilidades e OEMs. Ele resolve problemas de monitoramento distribuído de sinais digitais e simplifica topologias de rede com um switch embutido.
Setores com alto uso: linhas de produção (sensores de presença, chaves fim de curso), subestações secundárias (status de disjuntores), estações de tratamento de água (relés e alarmes) e edifícios inteligentes (contatos de portas e alarmes). A robustez industrial e conformidade EMC facilitam certificações locais.
Além de monitoramento, o módulo é usado para aplicações de failsafe e intertravamento em conjunto com CLPs e controladores industriais, permitindo sinalização rápida e registro de eventos com timestamps via SCADA/IIoT.

Automação industrial e controle de máquinas (entradas digitais, módulo DI 8 canais, switch Ethernet 2 portas)

Em linhas de produção, o módulo captura entradas digitais de sensores e botões, enviando estados por Modbus/TCP ao CLP ou SCADA com latência controlada. O switch de 2 portas reduz a necessidade de switches externos em células de manufatura, facilitando conexões em linha (daisy-chain).
O módulo pode atuar como interface de supervisão para intertravamentos não-safety, complementando CLPs ao prover visibilidade remota e histórico de eventos. Sua isolação galvânica protege equipamentos contra transientes e loops de terra comuns em painéis industriais.
Integrações típicas incluem mapeamento de DI para tags de CLP, alarmes configuráveis por limiar e union com protocolos OPC/UA via gateways quando necessário, melhorando interoperabilidade em plantas 4.0.

Energia, utilidades e monitoramento de painéis elétricos

No monitoramento elétrico, as entradas digitais capturam estados de relés, alarmes de proteções e posições de chaves seccionadoras. Esse módulo facilita telemetria e alarmística para centros de controle e sistemas EMS/SCADA.
A capacidade de isolamento e as especificações EMC (IEC 61000-6-2, IEC 61000-6-4) garantem operação estável em painéis com grande ruído elétrico. O registro de eventos discretos é essencial para análises pós-falha e auditorias operacionais.
Quando combinado com módulos de aquisição analógica e registradores, forma uma solução completa para monitoramento de alimentação, PFC de bancos de capacitores e detecção de condições anômalas que impactam o fator de potência.

Saneamento, água e transporte público

No setor de saneamento, o módulo captura contatos de bombas, válvulas e sensores de nível, enviando estados para controladores remotos e serviços de telemetria. Ele é ideal para estações remotas devido ao baixo consumo e proteção ambiental.
Em transporte público, monitoriza portas, sensores de passagens e alarmes de emergência; sua integração com gateways facilita transmissão segura para centros de controle. A robustez térmica e imunidade a vibração são críticas nesses ambientes.
Para redes distribuídas, o switch integrado simplifica a topologia de rede de campo, reduz pontos de falha e acelera a engenharia de cabeamento em sistemas embarcados e estações remotas.

Edifícios inteligentes e infraestrutura predial

Em predial, o módulo monitoriza contatos de portas, sensores de incêndio/alarme, detectores de intrusão e entradas de elevadores, integrando estados ao BMS/SCADA. A comunicação via Ethernet facilita integração com sistemas de gestão predial.
A capacidade de isolamento reduz interferências de sistemas HVAC e de iluminação, e o módulo pode participar de estratégias de manutenção preditiva ao reportar falhas discretas e padrões repetitivos de acionamento.
Sua instalação em trilho DIN e compatibilidade com normas de segurança eletrotécnica tornam a adoção simples em retrofit e projetos novos, permitindo rápida colocação em serviço.

Especificações técnicas detalhadas do Módulo de E/S Ethernet com switch Ethernet de 2 portas e DI de 8 canais

Abaixo está uma tabela com as especificações essenciais para avaliação técnica e seleção do módulo. Ela contempla interfaces, isolamento, protocolo e condições ambientais típicas encontradas em catálogos industriais.

Tabela de especificações principais (modelo, interfaces, entradas/saídas, alimentação, isolação, protocolos)

Limites elétricos, consumo e características ambientais

As tensões de trabalho típicas variam entre 10–30 VDC; tolerâncias devem ser verificadas no datasheet do modelo para suporte a transientes. O consumo é baixo, mas dimensione a fonte considerando picos de ligação e outros módulos no barramento.
Imunidade a EMI (IEC 61000-4-x) e filtros internos garantem operação em ambientes com ruído; recomenda-se aterramento adequado e uso de supressão adicional em linhas longas. Temperaturas extremas podem impactar MTBF — valores típicos de MTBF para módulos sólidos são >200.000–500.000 horas dependendo do fabricante.
Proteções adicionais como supressão de surto, proteção reversa e fusíveis são boas práticas. Considere também o uso de fontes com PFC para reduzir interferência na rede elétrica quando vários módulos forem alimentados a partir de uma mesma fonte.

Notas sobre firmware e atualizações

O firmware do módulo normalmente suporta configuração via web interface e ferramentas de configuração fornecidas pelo fabricante. Atualizações são recomendadas para correções de segurança, compatibilidade de protocolo e melhorias de desempenho.
Métodos de atualização incluem upload via HTTP/HTTPS ou utilitários de configuração local. Mantenha registros de versão e changelogs; em ambientes críticos, realize testes em bancada antes do deploy em produção.
Logs de compatibilidade e rollback são essenciais: garanta que o módulo suporte backup de configuração e que exista um procedimento de recuperação em caso de falha de atualização para evitar downtime indesejado.

Importância, benefícios e diferenciais do Módulo de E/S Ethernet com switch Ethernet de 2 portas e DI de 8 canais

A adoção desse módulo melhora confiabilidade na aquisição de sinais digitais ao reduzir pontos de falha e isolamento de circuitos sensíveis. Isso impacta diretamente o OEE e a disponibilidade operacional.
Benefícios tangíveis incluem menor complexidade de cabeamento (graças ao switch integrado), redução de custo total de instalação e maior velocidade de diagnóstico via acesso Ethernet. A integração direta com Modbus/TCP facilita comissionamento em SCADA.
Diferenciais técnicos relevantes: isolamento galvânico robusto, conformidade EMC, suporte a topologias em linha sem necessidade de switch externo e opções de firmware para mapeamento de alarmes e debounce configurável.

Benefícios operacionais: confiabilidade, latência e robustez

A isolação e filtros internos reduzem interferência e falsos positivos em entradas digitais, aumentando a confiabilidade dos sinais. A latência de leitura via Modbus/TCP é baixa (dependendo do polling), permitindo respostas rápidas em supervisão.
Robustez mecânica (montagem DIN) e a conformidade com normas industriais garantem operação contínua em ambientes severos, minimizando paradas não planejadas. O módulo, em conjunto com boas práticas de engenharia, aumenta MTBF do sistema.
Para aplicações críticas, combine o módulo com estratégias de redundância de rede e políticas de monitoramento proativo para baixa latência de detecção e resposta.

Diferenciais técnicos e competitivos (entradas digitais, módulo DI 8 canais, switch Ethernet 2 portas)

Recursos exclusivos podem incluir debounce por software configurável, interrupção baseada em evento (em vez de somente polling), e suporte integrado a VLANs para segregação de tráfego. O switch embutido reduz necessidade de hardware adicional.
O isolamento galvanico protege tanto o equipamento de leitura quanto a rede, sendo um diferencial frente a módulos sem isolação. Adicionalmente, a compatibilidade com padrões como IEC aumenta a confiança em ambientes regulados.
Esses diferenciais tornam o módulo atrativo para projetos que exigem interoperabilidade, facilidade de manutenção e conformidade normativa, reduzindo Risco Técnico e Custo Total de Propriedade (TCO).

Impacto em OEE, manutenção preditiva e segurança

Ao garantir aquisição confiável de estados digitais, o módulo permite detecção precoce de falhas, reduzindo tempo de parada (MTTR) e melhorando a disponibilidade da planta. Isso aumenta o OEE por reduzir perdas por parada.
Dados discretos registrados com timestamps alimentam sistemas de manutenção preditiva — padrões de acionamento anormais podem indicar falhas mecânicas ou elétricas iminentes. Essa telemetria é valiosa para algoritmos de análise e ML.
Em termos de segurança, o módulo não substitui elementos de segurança funcional (SIL/PL), mas contribui na arquitetura de monitoramento e diagnóstico que apoia processos de mitigação e resposta rápida a eventos.

Guia prático de instalação e operação — Como usar o Módulo de E/S Ethernet com switch Ethernet de 2 portas e DI de 8 canais

A instalação exige planejamento de alimentação, aterramento, cabeamento Ethernet e mapeamento de sinais. Devem ser seguidos normas locais e recomendações do fabricante para garantir performance e conformidade.
Este guia apresenta um fluxo prático: verificação física, alimentação, configuração de rede, testes funcionais e documentação de comissionamento. Siga checklists e registre versões de firmware e configurações.
Planeje também rotinas de manutenção preventiva e monitore LEDs de status para antecipar falhas; incorpore o módulo em políticas de backup de configuração e planos de recuperação.

Pré-requisitos e check-list de instalação

Checklist mínimo: fonte DC adequada (10–30 VDC), cabo Ethernet blindado (STP) apropriado, bornes de ligação e ferramentas, aterramento consistente, e software de configuração. Verifique tolerâncias térmicas e espaço físico para dissipação.
Confirme requisitos de IP e topologia de rede (VLANs, roteamento) com a equipe de TI/OT. Obtenha informações sobre endereçamento IP, máscaras, gateways e políticas de segurança antes da instalação.
Tenha à mão o datasheet do módulo, esquema elétrico dos painéis, e plano de testes com contatos simulados para validar cada entrada digital.

Passo a passo: montagem mecânica e elétrica

Monte o módulo em trilho DIN, garantindo espaço lateral para dissipação e acesso a bornes. Fixe corretamente e verifique torque dos terminais conforme especificação para evitar falseamentos por conexão frouxa.
Conecte alimentação DC com polaridade correta e fusíveis de proteção. Faça aterramento dedicado e curto, seguindo práticas para minimizar loops de terra; use malha de blindagem no cabo Ethernet aterrada em um único ponto.
Conecte sinais digitais aos terminais correspondentes; identifique contatos secos vs. sensores de tensão e ajuste jumpers ou configuração no firmware conforme requerido.

Configuração do switch Ethernet de 2 portas e ajustes de rede

Configure endereçamento IP estático ou via DHCP conforme política de rede. Defina VLANs para separar tráfego de controle do tráfego corporativo, reduzindo risco de interferência e ataques.
Se o switch suportar QoS, priorize tráfego de telemetria/SCADA para reduzir latência e jitter. Em topologias em linha, verifique integridade na comutação quando um nó é removido — teste isolamento e retransmissão.
Documente MACs, portas e mapeamento físico para facilitar troubleshooting; em grandes instalações, registre portas e relacionamentos com painéis/armários.

Testes funcionais e procedimentos de comissionamento

Testes iniciais: verifique LEDs de power/link, ping, leitura de entradas via Modbus/TCP, e simulação de contatos para testar debounce e alarmes. Valide tempos de resposta e logs de evento.
Realize testes de interferência aplicando cargas e observando estabilidade das leituras; documente comportamento e compare com requisitos de desempenho. Teste cenários de falha de rede (link down) para validar resiliência da topologia.
Finalize com registro de baseline: firmware, versão de configuração, endereçamento IP, e resultados dos testes. Armazene backups e checklists de aceitação.

Manutenção preventiva e diagnóstico de falhas

Inspecione conexões, terminais e sinais visuais (LEDs) periodicamente. Monitoramento contínuo via SNMP ou logs ajuda a identificar degradação antes de falhas críticas.
Verifique versões de firmware e aplique patches em janela controlada; mantenha logs de incidentes e correlacione eventos de entrada digital com alarmes e históricos de falha.
Em caso de falha, siga fluxo de diagnóstico: checagem física > alimentação > rede > firmware > substituição. Tenha módulos sobressalentes para redução de MTTR.

Integração com sistemas SCADA e IIoT — comunicação e mapeamento (entradas digitais, módulo DI 8 canais, switch Ethernet 2 portas)

Conectar o módulo a SCADA envolve mapeamento de entradas digitais para tags Modbus e configuração de polling/intervalos. Considere estratégias de polling vs. event-driven para eficiência de rede.
Para IIoT, utilize gateways para converter Modbus/TCP para MQTT ou enviar dados para cloud com TLS. Estruture payloads com timestamps e informações de qualidade do sinal.
Segmente rede OT de TI, mantenha autenticação e use VPNs quando necessário para acesso remoto. Implemente controles de acesso baseados em função e registre logs de auditoria.

Protocolos suportados e mapeamento de Tags (Modbus/TCP, SNMP, etc.)

O protocolo primário é geralmente Modbus/TCP; mapeie cada DI para um coil ou input discreto com endereço Modbus fixo e documentação clara. SNMP pode fornecer monitoramento de estado do dispositivo e traps para eventos críticos.
Para IIoT, use conversores/gateways que traduzam Modbus para MQTT com tópicos organizados por planta/painel/dispositivo; inclua metadados como qualidade e timestamp.
Padronize nomes de tags, descrição e unidades no SCADA para facilitar integração entre equipes de manutenção e automação, reduzindo ambiguidades em root cause analysis.

Configuração de gateways e roteamento para plataformas IIoT

Arquiteturas típicas: dispositivo -> gateway local (edge) -> broker MQTT/HTTPS -> cloud/SCADA. Gateways permitem filtragem, buffering e conversão de protocolos.
Implemente políticas de retry, QoS MQTT e compressão para operação eficiente em links restritos. Use compressão e batch quando enviar grandes volumes de eventos discretos.
Em cenários com latência baixa necessária, prefira conexões diretas Modbus/TCP para controladores locais e envie apenas telemetria resumida ou eventos para cloud.

Segurança da comunicação e boas práticas IIoT

Segmentação de rede (VLANs), firewall perimetral e VPNs são essenciais para proteger dispositivos OT. Desative serviços desnecessários e altere senhas default.
Use TLS/DTLS onde aplicável, mantenha firmware atualizado e implemente políticas de gerenciamento de contas. Monitore anomalias com IDS/IPS e logging centralizado.
Considere o princípio do mínimo privilégio para acessos administrativos e políticas de atualização testadas em ambiente sandbox antes do deploy.

Exemplo de integração com um SCADA comercial

Crie tags Modbus/TCP mapeando cada DI a um coil; configure polling a 200–1000 ms conforme criticidade. Implemente alarmes em SCADA com deadband e debounce coerente com hardware.
Documente rotina de testes: simular fechamento/abertura de contato e validar alarmes, logs e ações (ex.: notificações por e-mail). Automatize scripts de testes em comissionamento.
Por fim, registre screenshots e exporte configuração do SCADA para auditoria e manutenção futura; isso acelera duplicação de projeto em outras células produtivas.

Exemplos práticos de uso do Módulo de E/S Ethernet com switch Ethernet de 2 portas e DI de 8 canais — estudos de caso e diagramas

Apresentamos três casos de uso comuns com diagrama conceitual, lista de materiais e resultados esperados para validação técnica e comercial. Cada caso destaca ganhos operacionais e pontos de atenção.
Os diagramas devem incluir fonte DC, aterramento, conexões DI, switch em linha e gateway/SCADA. Modelos de cabeamento e distâncias máximas para sinais digitais devem seguir recomendações do fabricante.
Inclua checklist de verificação ao final de cada caso para garantir que requisitos elétricos, de rede e operacionais foram atendidos antes da aceitação.

Caso 1 — Monitoramento de painéis elétricos com entradas digitais

Descrição: capturar estados de relés de proteção, chaves e alarmes de painel com 8 DI por módulo. Diagrama: conecte contatos secos aos respectivos canais; switch em linha para conectar ao SCADA.
Material: 1x módulo DI 8 canais, fonte DC 24 V com PFC, cabo Ethernet STP, bornes apropriados, software de configuração. Resultado: visibilidade remota de estados, registro de eventos e redução do tempo de inspeção manual.
Validação: testar cada entrada com contato simulado, checar registros de evento no SCADA, validar alarmes e latência de atualização.

Caso 2 — Acionamento e supervisão de máquinas em linha de produção

Descrição: monitorar sensores de presença e botões de emergência como entradas digitais; usar dados para intertravamentos e indicadores de parada. Diagrama: módulos distribuídos em cada célula com conexão em cadeia.
Material: módulos DI (um por célula), switch Ethernet de backbone, CLP integrador para lógica de segurança, e SCADA para supervisão. Resultado: resposta mais rápida a eventos e maior rastreabilidade de falhas de máquina.
Validação: testar sequências de intertravamento, tempos de resposta e comportamento em falhas de rede para garantir segurança operacional.

Caso 3 — Telemetria remota via rede Ethernet com redundância

Descrição: implantar módulos em instalações remotas com rede redundante (dual-homing) ou arquitetura em anel via switches industriais. Diagrama: módulos com switch embarcado conectados a switches redundantes.
Material: módulos DI, switches industriais gerenciáveis, routers/VPN para acesso remoto, e gateway MQTT para cloud. Resultado: alta disponibilidade de telemetria e tolerância a falhas de link.
Validação: simular falha de um link e verificar continuidade de dados, failover e integridade de eventos.

Checklist de validação dos casos de uso

• Confirmação de alimentação correta e proteção contra surtos.
• Teste de cada entrada digital com sinais reais/simulados e verificação de debounce/alarmes.
• Validação de comunicação Modbus/TCP, latência e logs no SCADA.

Comparações técnicas e cuidados — Módulo de E/S Ethernet com switch Ethernet de 2 portas e DI de 8 canais vs produtos similares da ICP DAS

Comparar modelos envolve número de entradas, isolamento, tipo de switch, suporte a protocolos e faixa térmica. Tabelas comparativas ajudam a decidir custo-benefício e adequação ao ambiente.
Cuidado: nem todos os módulos com 8 DI oferecem isolamento completo entre canais; verifique especificações. Além disso, diferenças em QoS, suporte a VLAN e gerenciamento SNMP podem impactar a integração com infraestrutura de TI.
Escolha baseada em requisitos: para ambientes muito ruidosos ou com necessidade de segurança funcional, considere modelos com certificações adicionais ou famílias específicas da ICP DAS.

Quadro comparativo: recursos, desempenho e custo

Erros comuns na seleção e instalação

Erros típicos: subdimensionar fonte DC; ignorar necessidade de aterramento único; não considerar debounce/hysteresis; esquecer políticas de segurança de rede. Esses erros causam leituras falsas e downtime.
Evite topologias de rede não documentadas e não padronizadas; isso dificulta troubleshooting. Falhas de firmware podem ser minimizadas por políticas de atualização e testes em bancada.
Também é comum confundir contato seco com nível lógico — verifique se o sensor é NPN/PNP ou contato seco e ajuste configuração do módulo.

Limitações técnicas e quando escolher outra família de produtos

Limitações: não recomendado como elemento de segurança funcional (SIL/PL) para desligamento de emergência. Para aplicações com necessidade de muitos canais digitais, opte por módulos com maior densidade ou racks modulares.
Se precisar de entradas com contador rápido ou alta frequência de pulsos, verifique se o módulo suporta counters; caso contrário escolha modelos com contador dedicado. Para protocolos nativos OPC/UA, escolha gateways específicos.
Em ambientes com requisitos ATEX ou certificações especiais, selecione modelos certificados para zonas perigosas ou use soluções de encapsulamento e intrinsecamente seguras.

Conclusão — Entre em contato / Solicite cotação

O Módulo de E/S Ethernet com switch Ethernet de 2 portas e DI de 8 canais oferece uma solução concisa para aquisição de sinais digitais com integração Ethernet, isolamento e facilidades de rede que atendem demandas de automação industrial e IIoT. Sua adoção reduz complexidade de cabeamento, melhora diagnósticos e contribui para aumento do OEE.
Para projetos que demandam robustez em ambientes industriais, a série Módulo de E/S Ethernet da ICP DAS é adequada. Consulte também nosso artigo sobre integração Modbus/TCP e melhores práticas de IIoT para ampliar o escopo de aplicação: https://blog.lri.com.br/integracao-modbus-tcp e https://blog.lri.com.br/iiot-industria-4-0.
Quer uma cotação técnica ou assistência de integração? Entre em contato com nosso time técnico e solicite um piloto. Para aplicações que exigem essa robustez, a série Módulo de E/S Ethernet da ICP DAS é a solução ideal. Confira as especificações detalhadas e solicite proposta: https://www.lri.com.br/aquisicao-de-dados/modulo-de-es-ethernet-com-switch-ethernet-de-2-portas-di-de-8-canais-do-de-8-canais

Resumo dos principais benefícios e recomendações de uso

Resumo: isolamento galvânico, switch embutido, compatibilidade Modbus/TCP, robustez EMC e facilidade de integração com SCADA/IIoT. Use em painéis, linhas de produção, telemetria remota e BMS.
Recomendações: validar topologia de rede, dimensionar alimentação, testar firmware em bancada e implementar políticas de segurança OT. Inclua o módulo em planos de manutenção preventiva com logs e backups.
Se precisar de suporte para seleção ou engenharia de aplicação, nossa equipe técnica pode realizar avaliação e proposta de solução completa.

Próximos passos: avaliação técnica, testes piloto e solicitação de oferta

Solicite um módulo de avaliação para testes em bancada; execute checklist de comissionamento; valide integração com SCADA e regras de alarmes. Documente performance e tempo de resposta.
Planeje um piloto em uma célula ou painel com monitoramento por 30–90 dias e avalie indicadores como MTTR, número de falsos positivos e impacto no OEE. Utilize esses resultados para escalar a solução.
Para solicitar cotação técnica, prepare especificações: número de entradas, tipo de contato, topologia de rede, requisitos ambientais e número estimado de módulos. Nosso time técnico apoiará a proposta.
