Monitoramento Remoto de Vazão de Água: Atingindo Precisão no Gerenciamento de Recursos Hídricos

Leandro Roisenberg
Sistema de monitoramento remoto de fluxo de água com módulos de entrada analógica e digital, conversores ZigBee, e concentrador de dados para gestão eficiente de recursos hídricos.

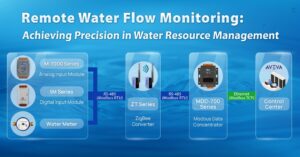

Monitoramento remoto de vazão de água - imagem de capa
Imagem de capa — Monitoramento remoto de vazão de água

monitoramento remoto de vazão de água: Implementação de leitura automática de instrumentos distribuídos para gerenciamento preciso e em tempo real do consumo e da qualidade da água.

Monitoramento remoto de vazão de água: visão geral da solução

Utilizando os módulos de entrada analógica da série M-7000 da ICP DAS, coletam-se dados de pressão de água; os módulos digitais da série tM recebem sinais dos medidores ultrassônicos. Os dados de pressão, vazão e hidrômetros são transmitidos de forma sem fio por conversores ZigBee da série ZT (ZT-2550 / ZT-2551). Em cada área, os dados são consolidado por concentradores Modbus (MDC Series) e encaminhados via Ethernet ao SCADA AVEVA Edge na sala de controle central, permitindo que os gestores monitorem com precisão o consumo de água da instalação e executem ações de gerenciamento de recursos hídricos.

Contexto e necessidade: estratégias empresariais diante do aumento dos custos da água

Com as mudanças climáticas e a elevação dos custos de fornecimento, diversos governos têm aumentado tarifas de água. Por exemplo, em fevereiro de 2023, a Water Resources Agency (Taiwan) implementou uma taxa adicional para consumidores de alto consumo que excedam 9.000 m³ por mês durante épocas de seca, cobrando NT$3 por m³ excedente. Em resposta, empresas precisam fortalecer o gerenciamento hídrico.

O cliente deste estudo é um fabricante de painéis de alto consumo de água (TFT-LCD, módulos LCD e módulos touch). Antes da solução, a fábrica dependia de leitura manual de hidrômetros e medidores de vazão distribuídos pela planta, o que demandava tempo e apresentava latência, além de risco de erro por transcrição. O objetivo foi implementar um sistema de leitura automática (AMR) sem modificar equipamentos existentes, garantindo monitoramento em tempo real e precisão com mínimo esforço operacional.

A equipe da ICP DAS adotou uma abordagem sem fio para evitar a instalação de cabeamento físico que poderia danificar equipamentos existentes ou interromper parcialmente linhas de produção. Este estudo demonstra como a solução automatizada da ICP DAS possibilita o gerenciamento remoto e unificado de manômetros, medidores de vazão e hidrômetros espalhados pela planta.

Arquitetura do sistema de monitoramento remoto de vazão de água

A planta foi dividida em três áreas com arquitetura adaptada às necessidades de cada uma:

  • Áreas 1 e 3: Hidrômetros com comunicação Modbus registram consumo acumulado. Não são necessários módulos I/O adicionais. Os dados são transmitidos via ZigBee pelos conversores ZT-2550 (Master) e ZT-2551 (Slave) e encaminhados ao MDC-711 Modbus Data Concentrator usando Modbus RTU.

  • Área 2: Trecho com tubulações de grande diâmetro equipado com hidrômetros, manômetros e medidores ultrassônicos de vazão. O RS-485 coleta dados de pressão (4–20 mA) e o tM-P8 Digital Input Module (com função contador) captura pulsos dos medidores ultrassônicos. A transmissão é feita via ZigBee (ZT-2550 / ZT-2551) e os dados são encaminhados ao MDC-711 por Modbus RTU. Finalmente, todos os dados são enviados ao AVEVA Edge SCADA na sala de controle por Modbus TCP.

Diagrama de arquitetura do sistema
▲ Diagrama da arquitetura do sistema

Coleta e transmissão de dados: componentes e protocolos

  • Coleta de pressão de água
    O M-7017Z-G recebe sinais 4–20 mA dos manômetros e os transmite ao ZT-2551 ZigBee RS-485/RS-232 Converter via Modbus RTU. O M-7017Z-G oferece 10 canais diferenciais (ou 20 single-ended), cada canal configurável com range programável, seleção tensão/corrente via jumper e taxa de amostragem ajustável (fast/normal). Proteções: sobretensão 240 Vrms, proteção contra sobrecorrente 50 mA a 110 Vcc/Vca, proteção ESD de 4 kV e isolamento intra-módulo de 3000 Vcc. Suporta protocolos Modbus RTU e DCON.

  • Aquisição de medidores ultrassônicos
    O tM-P8 atua como contador para pulsos gerados pelos medidores ultrassônicos distribuídos. Os pulsos são coletados e enviados ao ZT-2551 via Modbus RTU. O tM-P8 possui oito entradas digitais, cada uma com função contador, isolamento por fotocoplador, proteção ESD de 4 kV, isolamento intra-módulo de 3750 Vcc e suporte a DCON, Modbus RTU e Modbus ASCII.

  • Transmissão sem fio ZigBee
    Os conversores ZT-2551 (Slave) e ZT-2550 (Master) convertem RS-232/RS-485 para ZigBee, reduzindo custos de cabeamento. Baseados no padrão IEEE 802.15.4, suportam alcance LOS de até 700 m, faixa de frequência de 2.405–2.480 GHz, 16 canais RF e 16.384 PAN IDs. A série ZT-2000 também funciona como coordenador (Master) ou roteador, estendendo alcance e qualidade do sinal. Em uma rede ZigBee, um coordenador pode suportar até 255 roteadores, oferecendo infraestrutura escalável.

  • Concentrador de dados (Data Concentrator)
    A série MDC-700 (por exemplo, MDC-711) suporta interfaces Ethernet, RS-232 e RS-485, permitindo que dispositivos Modbus RTU sejam expostos via Modbus TCP. Consolida leituras de múltiplos escravos em um formato de endereçamento contínuo, permitindo que o host recupere dados de vários dispositivos em uma única operação de leitura (reduzindo o tempo de aquisição). Especificações: suporte a até 8 Modbus TCP masters, configuração de até 250 comandos Modbus RTU e capacidade de coletar/gerenciar até 9.600 registros por tipo DI, DO, AI e AO.

  • Monitoramento remoto e gestão centralizada
    O AVEVA Edge SCADA exibe e registra tendências em tempo real de pressão e vazão, além de gerar relatórios em CSV, PDF e Excel para análise abrangente. O AVEVA Edge é uma plataforma SCADA/HMI integrada que suporta múltiplas plataformas Windows (Windows Embedded Compact, Windows Embedded Standard, Windows 8.1/10/11 e edições Server) e permite monitoramento remoto via web.

Vantagens da solução de monitoramento remoto de vazão de água

  1. Módulos I/O remotos ICP DAS: Suporte a diversos sinais e protocolos analógicos e digitais (corrente, tensão, strain, temperatura, etc.). Função dual watchdog (Module Watchdog e Host Watchdog) para aumentar confiabilidade: o Module Watchdog reinicia a CPU em falha e restaura valores programáveis; o Host Watchdog monitora a comunicação e, em anomalia, aciona valores seguros.

  2. Detecção de fio aberto no M-7017Z-G: Detecção por canal para entradas 4–20 mA, permitindo alarmes imediatos e mecanismos de proteção quando há perda de conexão entre sensores e I/O.

  3. Confiabilidade do ZigBee: Rede de baixo custo, alta segurança e boa imunidade a interferências. ICP DAS oferece conversores, repetidores, bridges, analisadores de protocolo, concentradores Modbus, módulos I/O e sensores para aplicações industriais, automação predial e cidades inteligentes.

  4. MDC-700 com servidor web embutido: Permite revisão e configuração via navegador sem software adicional, facilitando monitoramento remoto e manutenção. Timeout de comandos ajustável conforme características dos dispositivos conectados.

  5. Dashboard analítico e alertas: O AVEVA Edge fornece análises preditivas e alertas configuráveis para condições de vazão e pressão que excedam limites, notificando manutenção para inspeção ou substituição de equipamentos.

Sistema de monitoramento de água residual e IoT operacional

O monitoramento de água residual é parte essencial do gerenciamento hídrico industrial. Um sistema eficiente permite acompanhamento em tempo real de efluentes, garantindo conformidade ambiental e evitando vazamentos ou contaminações. A implementação de reciclagem de água pode otimizar o uso e reduzir custos operacionais.

A ICP DAS implantou um sistema de monitoramento de água residual em uma fábrica de hastes de pistão. Controladores de borda inteligentes da série WISE coletam dados de sensores em diferentes edifícios e pavimentos (analisadores de qualidade de água, manômetros diferenciais, medidores de vazão) e transmitem via Ethernet ao AVEVA Edge no centro de controle. Em emergências, os controladores WISE podem acionar alarmes instantâneos por e-mail, Telegram ou WeChat usando lógica IF-THEN-ELSE local, sem esperar comando do centro.

WISE Series Intelligent Edge Controller - monitoramento de água residual
WISE Series Intelligent Edge Controller em aplicações de monitoramento

O WISE Series é usado para lógica de borda e monitoramento com suporte a IF-THEN-ELSE, cálculos matemáticos, agendamento e notificações. A interface web permite configurar regras sem codificação. O registrador de dados (data logger) possui mecanismo de recuperação: dados são armazenados em cartão SD quando há perda de comunicação e re-enviados ao restaurar a conexão, preservando a integridade do histórico.

Conclusão

Com a crescente atenção às práticas ESG, além de requisitos como ISO 50001:2018, empresas também têm enfatizado a norma ISO 46001 (Water Efficiency Management System) em resposta ao aumento do custo da água. A ICP DAS oferece soluções abrangentes para gestão de recursos hídricos — desde sensores, câmeras IP, módulos I/O, dispositivos de alarme, PACs, controladores de borda até HMIs e displays — permitindo projetos personalizados e confiáveis que contribuem para a sustentabilidade e redução de custo operacional.

Para mais estudos de caso sobre gestão de recursos hídricos, consulte: Strengthening Climate Resilience: ICP DAS Water Resource Management Solutions.

Produtos relacionados citados
