Placa de Relé de Potência 4 Canais Form C 5A

Introdução

A placa de relé de potência de 4 canais FORM C 5 A é um módulo compacto projetado para comutar cargas CA/DC até 5 A por canal com contatos do tipo FORM C (comum, normalmente aberto – NO, normalmente fechado – NC). Neste artigo você encontrará definição técnica, princípio de operação, principais blocos funcionais, especificações elétricas e ambientais, aplicações típicas em automação industrial, integração com SCADA/IIoT e um guia prático de instalação e comissionamento. A palavra-chave principal — placa de relé de potência de 4 canais FORM C 5 A — e termos correlatos como FORM C, MTBF, PFC e IEC estão integrados desde o primeiro parágrafo para otimização semântica.

O objetivo é fornecer um documento técnico completo para engenheiros de automação, integradores de sistemas, profissionais de TI industrial e compradores técnicos de utilities, manufatura, energia e OEMs. O enfoque técnico inclui referências normativas relevantes (por exemplo, IEC 60947-5-1 para relés, IEC 60664 para isolamento e IEC 61000 para compatibilidade eletromagnética), conceitos de confiabilidade como MTBF e parâmetros elétricos cruciais para seleção e projeto. Também serão apresentadas recomendações práticas de instalação, manutenção e integração com arquiteturas IIoT/Indústria 4.0.

Este conteúdo se insere em um contexto prático: desde painéis de controle até subestações e prédios inteligentes. Para aprofundar a arquitetura de aquisição de dados e conectividade em aplicações industriais, veja também nossos artigos sobre automação e IIoT no blog: https://blog.lri.com.br/automacao-industrial e https://blog.lri.com.br/iiot. Para aplicações que exigem essa robustez, a série de placas de relé da ICP DAS é a solução ideal. Confira as especificações e opções de aquisição: https://www.lri.com.br/aquisicao-de-dados/placa-de-rele-potencia-de-4-canais-form-c-5-a.

O que é placa de relé de potência de 4 canais FORM C 5 A — visão geral e conceito fundamental

Definição técnica e princípio de operação

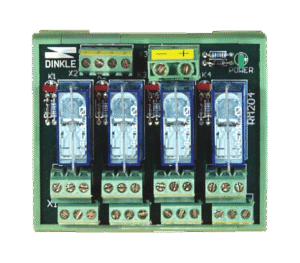

A placa de relé de potência de 4 canais FORM C 5 A é um módulo composto por quatro relés eletromecânicos tipo SPDT (Single Pole Double Throw), também chamados de FORM C. Cada canal tem um contato comum (COM), um contato normalmente aberto (NO) e um normalmente fechado (NC), permitindo projetos de redundância e comutação direta de cargas. O princípio de operação baseia‑se na ativação de uma bobina que desloca a lâmina de contato, alternando entre NO e NC.

Os relés nesta classe são dimensionados para comutar correntes contínuas e alternadas até 5 A por contato, com tensões típicas de operação até 250 VAC / 30 VDC dependendo do modelo e das condições de carga. Para cargas indutivas (motores, contatores) é necessário considerar a corrente de inrush, fator de potência (PFC) e capacidade de ruptura, pois picos podem exceder o rating estático.

Em projetos críticos recomenda‑se implementar proteção adicional (fusíveis, supressores de surto, snubbers RC ou varistores) e respeitar normas como IEC 60947-5-1 (dispositivos de manobra e de sinalização), além de seguir recomendações de isolamento conforme IEC 60664-1 para garantir coordenação de isolação entre bobina, contatos e ambiente.

Componentes principais e topologia elétrica

Os blocos funcionais típicos são: (1) o conjunto de relés eletromecânicos SPDT (4x), (2) bornes de conexão para alimentação e cargas, (3) circuitos de acionamento com opto‑isoladores ou drivers transistorais, (4) elementos de supressão de transientes (diodos flyback para DC, RC snubber para AC), (5) fusíveis/ proteções e (6) isolamento galvânico entre lógica de controle e circuitos de potência. A topologia elétrica integra essas funções em uma placa padrão de 4 canais com trilhas reforçadas e separação de sinal/potência.

Em módulos destinados a ambientes industriais, o layout contempla áreas de isolamento físico, trilhas de corrente elevada com cobre espesso, pads de dissipaçã o térmica e bloqueios mecânicos para resistir a vibrações. Bornes removíveis ou conector tipo plug facilitam manutenção e troca de módulos em painéis DIN. Tipicamente a alimentação de comando é fornecida em 5/12/24 VDC (dependendo do produto), com opções para sinalização por LED por canal.

A arquitetura do módulo permite integração direta com PLCs, I/O remotas e gateways IIoT. Em muitos modelos a lógica de commutação inclui circuitos supervisórios que monitoram estados e expõem sinais de falha para o sistema de controle, facilitando diagnósticos locais e remotos.

Principais aplicações e setores atendidos pela placa de relé de potência de 4 canais FORM C 5 A

Aplicações industriais típicas (automação, painéis de controle, Geração/Distribuição)

Na automação industrial, este módulo é comum no controle de cargas auxiliares como válvulas solenoides, resistências de aquecimento, aquecedores de processo, lâmpadas de sinalização e pequenos motores de passo. Em painéis de controle, a densidade de quatro canais FORM C permite economizar espaço em trilho DIN mantendo flexibilidade de contato NC/NO.

Em centros de geração e distribuição, a placa é usada para comutação de circuitos auxiliares (alarme, indicações, by‑pass) e controle de bobinas de contatores com lógica de intertravamento. Seu isolamento e capacidade de comutação são úteis em esquemas de redundância e seccionamento, respeitando limites de inrush e coordenação de proteção.

A aplicação em subestações e painéis MCC exige atenção ao dimensionamento para correntes de arranque (inrush) e à compatibilidade com normas de comutação. Para cargas maiores recomenda‑se uso em conjunto com contatores intermediários, usando a placa de relé para acionamento de bobinas de maiores correntes.

Setores específicos (óleo & gás, água e saneamento, energia, manufatura)

No setor de óleo & gás, a placa serve para controle de bombas, válvulas e sequenciamento de segurança com requisitos rigorosos de segurança funcional e ATEX (quando aplicável). Em estações de tratamento de água e saneamento, a comutação de bombas e válvulas solenóides exige confiabilidade e proteção contra surtos e ambientes corrosivos.

Na indústria de energia e utilities, a placa é usada em sistemas de automação de subestações, esquemas de telecontrole e integração com RTUs, onde a compatibilidade EMC e isolamento galvânico são cruciais para evitar interferências em sinais de medição. Na manufatura, é comum em linhas de produção para controle de tooling, automação de máquinas e retrofit de painéis.

Para ambientes críticos, escolha modelos com certificações e materiais que atendam IP e temperatura de operação desejadas, e considere encapsulamento, zarcão contra corrosão ou opcionais de proteção contra vapor/umidade.

Especificações técnicas detalhadas da placa de relé de potência de 4 canais FORM C 5 A

Tabela de especificações principais (alimentação, tensão de operação, corrente de comutação, tipo de contato, isolamento)

A tabela abaixo sumariza parâmetros típicos de uma placa de relé de potência de 4 canais FORM C 5 A. Consulte o datasheet do modelo específico para valores oficiais.

Normas, certificações e limites de segurança

Os relés e módulos industriais devem observar a conformidade com IEC 60947‑5‑1 (dispositivos de comando), IEC 60664‑1 (coordenação de isolamento), e requisitos de EMC como IEC 61000‑6‑2 (imunidade industrial) e IEC 61000‑6‑4 (emissão). Para aplicações médicas aplicam‑se normas como IEC 60601‑1, embora a placa de potência normalmente não seja usada diretamente em equipamentos médicos sem certificações adicionais.

Certificações como UL/cUL e CE asseguram conformidade com requisitos locais; verifique também conformidade com RoHS e, quando aplicável, classificações ATEX/IECEx para atmosferas com risco de explosão. Recomenda‑se sempre verificar a folha de dados e selo do fabricante para confirmar homologações.

Quanto à segurança elétrica, respeite distâncias de fuga e escoamento, use proteção contra sobrecorrente (fusíveis ou disjuntores), e implemente supressão de transientes para cargas indutivas. Para isolamento entre lógica e relés, verifique a tensão de pico do sistema e a categoria de sobretensão (overvoltage category) segundo IEC 60664.

Importância, benefícios e diferenciais da placa de relé de potência de 4 canais FORM C 5 A

Benefícios operacionais (confiabilidade, vida útil, densidade de potência)

A confiabilidade advém de componentes eletromecânicos testados para longas vidas mecânicas e elétricas, reduzindo paradas não planejadas. A densidade de quatro canais FORM C numa única placa reduz espaço no painel e simplifica cabeamento, o que se reflete em custos de instalação e manutenção menores.

A vida útil operacional (MTBF) é um indicador chave para ambientes 24/7. Em projetos críticos, um relé com vida elétrica alta e baixa taxa de falha aumenta a disponibilidade do sistema e diminui o TCO (Total Cost of Ownership). Além disso, LEDs de status e circuitos de supervisão facilitam manutenção preditiva.

A capacidade de oferecer contatos NC e NO em cada canal simplifica esquemas de segurança e intertravamento, permitindo implementações de fail‑safe e monitoração sem componentes adicionais.

Diferenciais frente a soluções genéricas (isolamento, forma do contato FORM C, integração)

Comparado a módulos genéricos, uma placa industrial da ICP DAS geralmente oferece isolamento galvânico reforçado, melhores distâncias de rastreio, projeto térmico otimizado e opções de supressão integradas para cargas indutivas. A presença do contato FORM C (SPDT) por canal amplia a flexibilidade de aplicação em comparação a módulos apenas NO.

Integração com sistemas de aquisição e gateways é outro diferencial: muitos módulos ICP DAS incluem sinalização para diagnóstico e integração simplificada com PLCs e RTUs, e documentação técnica robusta para facilitar certificações do sistema. A coerência entre hardware e suporte técnico reduz riscos de projeto e acelera comissionamento.

Em resumo, ao comparar modelos, avalie não só corrente/tensão, mas também detalhes como resistência de isolamento, vida em operações elétricas, tempo de comutação, supressão de transientes e opções de montagem em trilho DIN.

Guia prático: Como instalar e usar a placa de relé de potência de 4 canais FORM C 5 A passo a passo

Preparação e checklist pré-instalação

Antes da instalação, confirme: tensão de alimentação do módulo, tensões de comando (5/12/24 VDC), caracterização das cargas (resistiva/indutiva), correntes de inrush e requisitos de proteção. Tenha à mão multímetro, alicates, chaves de torque para bornes, e EPI (luvas isolantes, óculos).

Verifique a documentação do fabricante para distâncias mínimas de separação e dissipação térmica. Planeje fusíveis ou disjuntores por canal quando necessário. Confirme que o painel atende a requisitos EMC e que cabos de potência e sinal são separados conforme IEC 61000 recomenda.

Desenergize o painél antes de realizar conexões e identifique os pontos de aterramento. Faça tag em todos os fios para facilitar testes e futuras manutenções.

Passo a passo de montagem e conexão elétrica

1) Monte a placa no trilho DIN ou suporte conforme o manual; garanta fixação mecanicamente sólida.
2) Conecte a alimentação da bobina ao terminal indicado (respeite polaridade em módulos DC).
3) Ligue linhas de carga aos terminais COM/NO/NC conforme o esquema de controle. Use cabos e bornes dimensionados para 5 A contínuos com margem.
4) Instale fusíveis/disjuntores e dispositivos de proteção contra surto (MOVs ou supressores TVS) próximos à entrada de carga quando houver cargas indutivas.
5) Aterre o chassi e verifique continuidade de aterramento com medidor.

Durante as conexões, aplique torque nos bornes conforme especificado e evite cabos desnudos expostos. Para longos loop de cabos, use terminais apropriados e travas.

Testes funcionais e procedimentos de comissionamento

Após energizar a placa, realize testes estáticos e dinâmicos: verifique LEDs de status por canal, confirme resistência de bobina com multímetro e acione cada relé manualmente via comando para observar comutação NC→NO. Meça tensão e corrente nos contatos com carga simulada.

Realize testes de inrush para cargas indutivas: meça picos com osciloscópio e verifique coordenação com proteções. Valide tempo de comutação e registre para comparativo futuro. Teste isolamento entre bobina e contatos com megômetro quando aplicável.

Documente todos os resultados e inclua esquema elétrico atualizado no painel. Em caso de indecisão sobre capacidade, contate suporte técnico e solicite o datasheet específico do modelo.

Manutenção preventiva e recomendações de campo

Inspeções periódicas (ex.: a cada 6–12 meses) devem checar sinais de aquecimento, oxidação nos bornes, folgas mecânicas e LEDs de falha. Limpeza com ar comprimido seco evita acúmulo de poeira, mas evite solventes agressivos que danifiquem isolantes.

Monitore sintomas de desgaste: aumento de resistência de contato, tempo de atuação fora do especificado e ruídos mecânicos. Substitua relés quando a vida elétrica ou mecânica estiver próxima do limite, especialmente após eventos de sobrecorrente.

Mantenha registros de operação e falhas para análises de MTBF e planejamento de substituição proativa. Para aplicações críticas, considere redundância e spare parts.

Integração com sistemas SCADA e IIoT para a placa de relé de potência de 4 canais FORM C 5 A

Protocolos suportados, gateways e drivers SCADA

A placa em si é um módulo de I/O; para integração com SCADA normalmente é conectada a um PLC/RTU ou gateway que suporta protocolos industriais como Modbus RTU/TCP, OPC UA, EtherNet/IP ou PROFINET, dependendo da arquitetura. Gateways ICP DAS e RTUs fazem a ponte entre relés físicos e sistemas centrais.

Para comunicação simples, utilize um dispositivo que exponha estados digitais e permita controlar saídas via Modbus. Para ambientes críticos, opte por RTUs com certificação e watchdogs para segurança e disponibilidade. Drivers específicos e templates para SCADA são frequentemente fornecidos pelo fabricante para acelerar integração.

Na seleção, verifique latência, tempo de resposta e segurança: para comandos críticos, garanta QoS e confirmação de status (feedback) do relé via leitura de estado.

Estratégias IIoT: telemetria, eventos e segurança cibernética

Em arquitetura IIoT, use telemetria para enviar eventos de comutação, alarmes de falha e métricas de tempo de operação para plataformas de analytics. Envie somente dados essenciais com compressão e timestamps para evitar sobrecarga da rede. Use MQTT ou protocolos seguros (TLS) ao transmitir para cloud.

Implemente autenticação forte, segmentação de rede (VLANs), firewalls e VPNs para acesso remoto seguro. Considere políticas de gestão de patches para dispositivos que hospedam gateways e retenha logs para auditoria. Aplique princípios de defesa em profundidade: controle de acesso, criptografia e monitoramento contínuo.

Adote também práticas de segurança funcional (SIL/PL) quando os relés fizerem parte de loops de segurança. Teste cenários de falha e proceda à validação periódica dos mecanismos de proteção.

Exemplo de arquitetura: da placa ao painel SCADA/Cloud

Uma arquitetura típica: placa de relé → I/O remoto/RTU (com leitura de status) → gateway Ethernet industrial → switch gerenciado → servidor SCADA local / historian → replicação segura para cloud analytics via MQTT/TLS. Eventos críticos são mapeados a alarmes com notificações por SMS/e‑mail.

No nível edge, um PLC/RTU pode executar lógica local (intertravamentos) para garantir ação imediata mesmo sem conectividade ao SCADA. Dados de telemetria podem ser filtrados no edge para redução de latência e custo de banda.

Essa topologia permite visibilidade, controle e análise preditiva para manutenção e otimização operacional, alinhada com princípios da Indústria 4.0.

Exemplos práticos de uso da placa de relé de potência de 4 canais FORM C 5 A (casos de aplicação)

Caso A: Controle de motores e contatores em linha de produção

Em uma linha de produção, a placa pode comandar bobinas de contatoores (via interposição quando necessário) para seccionar motores pequenos, ativar sequências de partida e controlar solenoides. Use o contato FORM C para implementar feedback de estado e intertravamento de segurança.

Dimensione a placa para a corrente de bobina do contatores; frequentemente a placa aciona a bobina e um fusível protege a linha. Para motores com alto inrush, trate a placa como comando de sinal para um contactor maior, evitando comutação direta da corrente de arranque.

Implemente lógica de partida suave via soft‑starter ou VFD e utilize a placa apenas para seccionamento e sinais auxiliares, garantindo vida útil estendida do relé.

Caso B: Comutação de cargas em subestações e painéis elétricos

Em painéis de subestação, use a placa para controlar circuitos de alarme, bypasss e seccionamento de circuitos auxiliares. A robustez de isolamento e a capacidade de FORM C permitem a implementação de esquemas de mudança de fonte e redundância.

Para cargas com picos, dimensione supressão de transientes e proteções coordenadas. Em muitos casos, a placa atua em conjunto com relés de proteção e controladores RTU, sendo parte do sistema de supervisão.

Registre eventos de comutação para diagnósticos forenses e inclua bloqueios com contatos mecânicos quando exigido por normas de operação.

Caso C: Automação predial e controle remoto de equipamentos

Em automação predial, a placa é ideal para controlar iluminação, bombas HVAC, portas motorizadas e tomadas controladas, oferecendo contatos NC para cenários de segurança e NO para controle normal. Integração com BMS via gateways facilita monitoramento centralizado.

A simplicidade do cabeamento e a flexibilidade do FORM C reduzem a quantidade de I/O e permitem cenários de fail‑safe com retorno de estado. Para controle remoto, combine com comunicação segura e políticas de atualização.

Em retrofit de prédios, a placa substitui contactores volumosos, otimizando espaço e consumo para cargas de até 5 A.

Comparação técnica: placa de relé de potência de 4 canais FORM C 5 A vs outros módulos ICP DAS e concorrentes

Comparativo direto com outros modelos ICP DAS (p. ex. variantes de canais/curto‑circuito)

Dentro da linha ICP DAS existem variantes com mais canais, contato somente NO, opto‑isoladas e com diferentes ratings de corrente. A escolha entre FORM C e NO depende de necessidade de feedback e intertravamento. Modelos com maior corrente (10–16 A) são indicados quando a carga excede 5 A continuos.

Ao comparar, observe vida elétrica, proteção contra surtos integrada, opções de montagem e presença de diagnóstico. Modelos ICP DAS costumam oferecer documentação detalhada e suporte técnico, além de integração com seus gateways e RTUs.

Para cargas elevadas, ou quando ocorrer corrente de partida elevada, prefira um contactor controlado pela placa ao invés de comutar a carga diretamente pelo relé.

Erros comuns na escolha e na aplicação (e como evitá‑los)

Erros frequentes: 1) dimensionar pela corrente nominal sem considerar inrush, 2) omitir supressão para cargas indutivas, 3) não prever dissipação térmica em painéis, 4) confundir contatos NO/NC e criar falhas de segurança. Evite lendo o datasheet, medindo picos de corrente reais e aplicando margens de projeto.

Outra falha é ignorar a compatibilidade EMC e não filtrar sinais em ambientes com grande interferência, o que provoca acionamentos espúrios. Use cabos blindados e separação entre potência e sinal.

Finalmente, não negligencie rotinas de teste e manutenção: registre operações e insira verificações periódicas no plano de manutenção preditiva.

Questões técnicas detalhadas (tempo de comutação, vida mecânica, capacidade de ruptura)

Tempo de comutação (operate/release) influencia latência de controle e sincronização em aplicações de alta velocidade. Para laços críticos, prefira relés com tempo de operação consistente e documentação de jitter.

Vida mecânica e elétrica definem substituição preventiva; a vida elétrica cai significativamente sob cargas indutivas. A capacidade de ruptura deve ser confirmada para correntes de pico e sob diferentes condições de tensão, pois curvas de desgaste variam com frequência e fator de potência.

Avalie curvas de resistência de contato e capacidade de choque térmico; para aplicações de segurança, integre monitoramento de falha por leitura do estado do contato.

FAQs técnicas e solução de problemas rápidos para a placa de relé de potência de 4 canais FORM C 5 A

Sintomas, causas prováveis e correções imediatas

Sintoma: relé não aciona. Causas: alimentação de bobina ausente, tensão de comando incorreta, fusível queimado ou bobina aberta. Correção: medir tensão no terminal da bobina, verificar fusíveis e continuidade.
Sintoma: aquecimento excessivo. Causas: corrente acima do rating, mau contato nos bornes, ventilação insuficiente. Correção: reduzir carga, reapertar bornes, melhorar ventilação e considerar relé com maior corrente.
Sintoma: acionamentos espúrios. Causas: ruído elétrico, falta de supressão em cargas indutivas, cabos de sinal próximos a cabos de potência. Correção: instalar snubbers, blindagem e separar cabos.

Ferramentas de teste recomendadas e leitura de sinais de falha

Use multímetro, amperímetro de gancho, osciloscópio para medir inrush e waveform, megômetro para isolamento e analisador de harmônicos para cargas não lineares. Um logger de eventos ou PLC pode registrar tempos de comutação e ciclos para análise de MTBF.

Para leituras de falha, meça resistência de contato (com relé desenergizado e corrente desconectada) e compare com valores especificados; índices de aumento são indicativo de desgaste ou oxidação.

Ferramentas de termografia ajudam detectar pontos quentes em bornes e trilhas de corrente, permitindo ação preventiva.

Conclusão

A placa de relé de potência de 4 canais FORM C 5 A é uma solução versátil para comutação de cargas moderadas em ambientes industriais, utilities e prediais, oferecendo flexibilidade graças aos contatos SPDT, facilidade de integração com PLC/RTU e robustez quando corretamente especificada e instalada. Em projetos críticos, atenção a inrush, coordenação de proteção e conformidade normativa (IEC 60947‑5‑1, IEC 60664, IEC 61000) garante desempenho e segurança.

Resumo estratégico:

• Flexibilidade: 4 canais FORM C permitem esquemas NO/NC e feedback.
• Robustez: até 5 A por contato, com considerações para inrush e supressão.
• Integração: compatível com gateways Modbus/OPC UA para SCADA/IIoT.
