Base de Montagem em Parede Para Caixa Metálica L153mm

Leandro Roisenberg

Introdução — O que é a base de montagem em parede para caixa metálica L153mm?

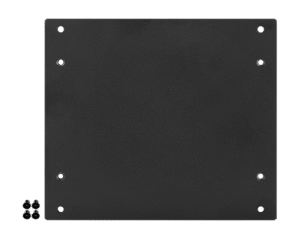

A base de montagem em parede para caixa metálica L153mm é um elemento mecânico padronizado projetado para fixar caixas metálicas de aquisição de dados e módulos ICP DAS em ambientes industriais. Esse suporte permite instalação segura em paredes, painéis técnicos e racks leves, garantindo alinhamento, proteção mecânica e pontos de aterramento adequados para módulos eletrônicos sensíveis. A presença do termo base de montagem em parede e caixa metálica L153mm já sinaliza compatibilidade com formatos modulares usados em projetos de automação e IIoT.

Tecnicamente, a base tem por finalidade distribuir cargas mecânicas, facilitar a passagem e a gestão de cabeamento e assegurar requisitos de compatibilidade eletromecânica (furação, espaçamento e capacidade de fixação). Em projetos críticos é comumente especificada em conjunto com normas como IEC 60529 (IP) para proteção contra poeira e líquidos, IEC 60068 para ensaios ambientais e, quando aplica-se a eletrônica médica ou de áudio, considerações segundo IEC/EN 62368-1 e IEC 60601-1 podem influenciar requisitos de separação e isolamento. Além disso, conceitos como MTBF (reliability) e práticas de gerenciamento de energia (ex.: PFC em fontes integradas) são relevantes quando a base abriga fontes ou módulos de aquisição.

A seguir apresento um panorama técnico e prático completo sobre a base L153mm, cobrindo aplicações em automação industrial, energia, infraestrutura, especificações mecânicas e elétricas, procedimentos de instalação, integração com SCADA/IIoT e estudos de caso aplicáveis a utilities, OEMs e fábricas.

Principais aplicações e setores atendidos pela base de montagem em parede para caixa metálica L153mm

A base L153mm é amplamente utilizada em automação industrial para fixação de caixas de E/S, gateways e módulos de aquisição de dados. Em linhas de produção, ela facilita a padronização de painéis e a rápida substituição de equipamentos, reduzindo MTTR (Mean Time To Repair). A base também serve para acomodar módulos que demandam aterramento e blindagem, minimizando interferências EMI em ambientes com inversores e motores.

No setor de energia e distribuição, a base é empregada em painéis de medição, salas de controle de subestações e quadros de proteção. Fornece solução robusta para montagem de dispositivos que coletam dados de medidores, relés de proteção e placas de comunicação que usam Modbus, OPC-UA ou gateways para SCADA. A compatibilidade mecânica com caixas L153mm facilita a atualização de sistemas e retrofits em subestações e centrais de distribuição.

Em infraestrutura predial e telecomunicações, a base é indicada para salas técnicas, racks de telecom e instalações de campo onde espaço e organização de cabeamento são críticos. A facilidade de fixação em diferentes substratos (alvenaria, chapa metálica, painéis compostos) e a disponibilidade de opções de acabamento (pintura eletrostática, zincagem) tornam a base L153mm uma escolha frequente para instalações que exigem durabilidade e conformidade com normas locais.

Automação industrial — como a base L153mm se integra em painéis de controle

A integração da base no painel de controle ocorre na fase de projeto do layout de E/E, onde a base define o posicionamento de caixas de aquisição, chaves e gateways. Ela permite montar módulos com orientação adequada para dissipação térmica, cabos de sensores e acesso frontal para manutenção. Em linhas de produção com elevada automação, a padronização L153mm reduz o tempo de engenharia para novos painéis.

A possibilidade de incorporação de trilhos de aterramento e pontos de fixação métricos facilita ancoragem de dispositivos com diferentes profundidades, além de permitir a passagem controlada de cabos via prensa-cabos. Em ambientes com variação térmica e vibração, a robustez mecânica da base e o uso de espaçadores antivibração evitam deslocamentos e deterioração das conexões elétricas.

Do ponto de vista de projeto elétrico, a base contribui para segregação de sinais: separar fontes (com PFC nas fontes para reduzir harmônicos) e circuitos de potência dos sinais de instrumentação minimiza ruído e facilita conformidade com requisitos EMC/EMI, conforme diretrizes de instalação de painéis industriais.

Energia e distribuição — montagem em subestações e quadros elétricos

Em subestações, a base é usada para fixar caixas contendo módulos de telemetria, condicionadores de sinal e conversores de protocolo. O padrão L153mm facilita o intercâmbio de módulos entre fornecedores e reduz esforço em manutenção. A base também permite incorporar dispositivos com requisitos de isolamento reforçado e conectores blindados para conexões de alta confiabilidade.

Quando aplicada em quadros de proteção, a base garante alinhamento preciso com trilhos DIN e furos de furação padrão, suportando parafusos M4/M5 e arruelas isolantes quando necessário. Em projetos que precisam cumprir normas de medição e segurança, recomenda-se verificar a compatibilidade da base com ensaios térmicos e de curto-circuito previstos em normas aplicáveis.

Além disso, em instalações críticas de utilities, o uso de bases padronizadas permite a implementação de políticas de spare e rotação de estoque (reduzindo o MTTR), além de facilitar auditorias técnicas e certificações internas.

Infraestrutura e edifícios — aplicações prediais e telecomunicações

Em edifícios e data centers, a base L153mm atende caixas de controle de HVAC, painéis de piso elevado e armários de telecomunicações. A robustez mecânica e a facilidade de furação tornam a base útil para centralizar dispositivos de interface de campo e concentradores IIoT próximos ao backbone de redes.

Para salas técnicas, a base permite boa gestão de cabos, integração com racks e painéis patch, além de possibilitar montagem em trilhos ou paredes. Em instalações de telecom, a compatibilidade com conectores blindados e alternativas de selação IP (quando usada com caixas apropriadas) é um diferencial para manter integridade do sinal.

Em retrofit predial, a adoção da base L153mm facilita a substituição de unidades antigas por módulos modernos, reduzindo downtime e atendendo requisitos de eficiência energética e segurança.

Especificações técnicas da base de montagem em parede para caixa metálica L153mm (Tabela)

Abaixo uma tabela com especificações essenciais para seleção técnica rápida e comparativa.

Tabela de Especificações Técnicas

Item Valor Unidade Tolerância Observações
Dimensão nominal (L) 153 mm ±0,5 mm Referência L153mm para caixa compatível
Material Aço carbono / Aço inox Opções: SAE1010/SS304
Espessura 1.2 – 2.0 mm ±0,1 mm Versões para maior rigidez ou leveza
Capacidade de carga 15 kg Distribuída; considerar espaçadores
Padrão de furação M4 / M5 Furos com espaçamento padrão ICP DAS
Tratamento superficial Zincagem / Pintura epóxi Proteção contra corrosão; opcional IP-rated
Temperatura operacional -40 a +85 °C Compatível com IEC 60068 ensaios climáticos
Proteção ambiental Dependente da caixa IP20–IP66 Se usado com caixa selada pode atingir IP66
Aterramento Barra/terminal M4 Ponto dedicado para condutor terra
Peso 0.35 kg ±0,02 kg Versão padrão em aço carbono
Compatibilidade elétrica Conduíte/pressa-cabos Recomendações para execução gland e blindagem
Observações de segurança Conformidade EMC/EMI Use hardware isolante conforme IEC/EN 62368-1

Dimensões, materiais e acabamentos

A base L153mm tem dimensão principal de 153 mm de comprimento, com layout de furos projetados para acomodar caixas padronizadas da família ICP DAS. A profundidade e espessura variam conforme a linha de produto: espessuras de 1,2 mm atendem aplicações leves; 1,6–2,0 mm são recomendadas para ambientes com vibração. Materiais típicos incluem aço carbono (SAE1010) para custo-benefício e SS304 para resistência à corrosão.

Os acabamentos comuns são zincagem eletrolítica, zincagem por imersão a quente e pintura epóxi (pó), aplicados conforme especificação de resistência química e proteção ambiental. Para projetos externos ou marítimos, recomenda-se aço inoxidável ou tratamentos especiais que atendam coroção C4/C5 conforme normas ISO/EN de corrosão.

As dimensões críticas incluem espaçamento entre furos, diâmetros máximos de parafuso (M4/M5), recuo para cabeamento e área para identificação (etiquetas). Essas medidas devem ser validadas no layout 2D/3D do painel antes da fabricação.

Compatibilidade mecânica e elétrica (pontos de fixação e aterramento)

A base fornece pontos de fixação com furos metrificados (M4/M5) e rasgos para ajustes finos de alinhamento. Recomenda-se o uso de arruelas de pressão e travamento em aplicações sujeitas a vibração. Quando há necessidade de blindagem, utilize parafusos com cabeça tipo allen e arruelas de contato para assegurar continuidade elétrica.

Em termos de aterramento, a base disponibiliza um terminal M4 dedicado com marcação clara; o condutor de proteção deve ser dimensionado conforme NR-10/IEC e preso com torque especificado para evitar afrouxamento. Uso de barramento de cobre para reapartilha de terra é indicado em painéis maiores.

Do ponto de vista elétrico, mantenha separação entre trilhas de potência e sinais sensíveis, insira blindagens e adote prensa-cabos com selo IP apropriado para cumprir IEC 60529. Inspeções de continuidade e resistência de aterramento devem ser realizadas conforme procedimentos de manutenção.

Importância, benefícios e diferenciais da base de montagem em parede para caixa metálica L153mm

A adoção da base L153mm promove padronização, reduzindo retrabalho e tempo de projeto. Em grandes plantas ou múltiplas instalações, essa padronização traduz-se em redução de estoque e facilidade de treinamento técnico. A robustez mecânica garante maior vida útil e menor MTBF percebido dos sistemas por danos físicos reduzidos.

Operacionalmente, a base contribui para manutenção preditiva e modularidade: caixas podem ser trocadas sem alterar o painel, favorecendo estratégias de spare e reducing MTTR. A presença de pontos de aterramento e compatibilidade com opções de blindagem melhora a confiabilidade das comunicações e medições, essencial em SCADA/IIoT e redes críticas.

Os diferenciais da ICP DAS incluem documentação completa (drawings, 3D models, BOM), suporte técnico para integração mecânica e elétrica, e disponibilidade de versões customizadas. Além do produto padrão, a ICP DAS provê consultoria para projeto de layout elétrico, acelerando a homologação em ambientes regulados.

Benefícios operacionais — robustez, padronização e manutenção

Benefícios claros incluem:

  • Redução de tempo de instalação por padronização das furações.
  • Menor custo total de propriedade (TCO) devido à durabilidade e facilidade de manutenção.
  • Facilidade de upgrade hardware sem retrabalho no painel.
  • Compatibilidade com práticas de manutenção preditiva e estoque de peças sobressalentes.

A robustez mecânica minimiza falhas por vibração e impacto; a padronização simplifica a substituição e o treinamento de equipes de manutenção em múltiplos sites.

Diferenciais ICP DAS — qualidade, compatibilidade e suporte técnico

ICP DAS oferece:

  • Documentação técnica completa (cadastro 2D/3D) para integração.
  • Testes de conformidade ambiental e recomendações de instalação que ajudam a cumprir normas (ex.: IEC 60068).
  • Opções de customização para furação, tratamentos superficiais e pontos adicionais de aterramento.
  • Suporte técnico especializado para integrar módulos ICP DAS com protocolos Modbus, OPC-UA e MQTT.

Para aplicações que exigem essa robustez, a série base de montagem L153mm da ICP DAS é a solução ideal. Confira as especificações detalhadas em: https://www.lri.com.br/aquisicao-de-dados/base-de-montagem-em-parede-para-caixa-metalica-l153mm

Guia prático: Como instalar a base de montagem em parede para caixa metálica L153mm? Passo a passo

Antes de iniciar a montagem, verifique compatibilidade mecânica entre a base e a caixa L153mm, além de espaço no painel para cabos e ventilações. Faça um inventário das peças: base, parafusos, arruelas, espaçadores isolantes e prensa-cabos. Planeje rota de cabos, identificação e pontos de aterramento seguindo o diagrama elétrico do projeto.

A instalação requer marcação da parede, furação, fixação da base, montagem da caixa e verificação elétrica. Controle torque de parafusos conforme recomendação do fabricante (ex.: 1.2–1.5 N·m para M4) e use arruelas de travamento onde houver vibração. Execute testes elétricos pós-montagem (continuidade do terra, isolamento entre trilhas) antes de energizar.

Por fim, registre a instalação no sistema de gestão (CMMS) e crie etiquetas com QR-Code para facilitar manutenção e atualização de firmware ou substituição de módulos no futuro.

Ferramentas e preparativos necessários

Ferramentas e materiais recomendados:

  • Furadeira com brocas compatíveis (para alvenaria/metal).
  • Chaves Allen e torquímetro (M4/M5).
  • Prensa-cabos e selantes IP (se necessário).
  • EPIs: luvas isolantes, óculos de proteção, EPI de trabalho em altura se aplicável.
  • Multímetro, pinça amperimétrica e megômetro para testes elétricos.
  • Espaçadores e arruelas isolantes para modularidade.

Tenha à mão o desenho da base e a ficha técnica do fabricante para confirmar posições de furação e distância de isolamento.

Passo a passo de montagem na parede para caixa metálica L153mm

  1. Marcação: Posicione a base no local desejado e marque furos; verifique altura e acessibilidade.
  2. Furação: Perfure com diâmetro adequado; instale buchas quando necessário; limpe cavidade.
  3. Fixação da base: Posicione a base, insira parafusos com arruelas e aperte com torque recomendado.
  4. Fixação da caixa: Monte a caixa metálica na base utilizando espaçadores; verifique alinhamento.
  5. Cabos: Instale prensa-cabos e conectores; se necessário, aplique selante.
  6. Aterramento: Conecte condutor de proteção ao ponto dedicado; verifique continuidade.
  7. Verificações: Teste de isolamento, continuidade do terra e funcionalidade dos módulos.

Testes de verificação e manutenção preventiva

Checklist de verificação inicial:

  • Continuidade do aterramento < 0,1 Ω (conforme projeto).
  • Isolamento entre trilhas e carcaça > limite definido pelo projeto.
  • Torque dos parafusos conforme especificação.
  • Vedação dos prensa-cabos para o nível IP desejado.

Manutenção preventiva:

  • Inspeção visual semestral (oxidação, folgas).
  • Teste de continuidade do terra anual.
  • Verificação de aperto em parafusos críticos a cada 12 meses.
  • Substituição de elementos de fixação em ambientes corrosivos a cada 3–5 anos.

Integração com sistemas SCADA/IIoT e base de montagem em parede L153mm

A base, embora mecânica, facilita a integração física de módulos ICP DAS que operam como gateways e conversores de protocolo para SCADA/IIoT. A correta localização e fixação reduzem interferências, melhoram dissipação térmica e otimizam o roteamento de cabos de rede e sinais analógicos/digitais.

Módulos montados na base normalmente suportam protocolos como Modbus TCP/RTU, OPC-UA e MQTT, tornando-os aptos a integrar PLCs, RTUs e plataformas de IIoT. A base contribui para layout organizado, reduzindo comprimentos de cabo e melhorando latência e confiabilidade de comunicação.

Do ponto de vista de segurança, a base permite implementação de práticas de segregação física entre redes críticas e de gerenciamento, instalação de filtros EMI e aterramento apropriado para diminuir risco de falhas e crosstalk em sinais sensíveis.

Protocolos e interfaces suportadas por módulos montados na base

Os módulos ICP DAS costumam oferecer:

  • Modbus RTU/TCP para integração com PLCs e RTUs.
  • OPC-UA para interoperabilidade industrial.
  • MQTT para publicação eficiente em arquiteturas IIoT.
  • Interfaces físicas: RS-232/485, Ethernet, entradas/saídas digitais e analógicas.

A montagem correta (uso de cabos blindados, separação de fontes e sinais) garante desempenho estável desses protocolos em ambientes industriais ruidosos.

Exemplo de configuração de rack/painel para integração SCADA

Recomendações de layout:

  • Fonte, conversores e módulos de dados na mesma zona, separados por barreiras de sinal.
  • Cabos de potência em dutos separados dos cabos de sinal.
  • Acesso frontal para manutenção e traseiro para cabeamento.
  • Posicionamento da base L153mm a uma altura ergonômica para facilitar troca rápida de módulos.

Esse arranjo reduz riscos de erro humano e melhora tempo de resposta em intervenções.

Boas práticas de segurança, aterramento e isolamento para ambientes SCADA/IIoT

  • Segregar redes de campo e de gestão com firewalls e VLANs.
  • Utilizar aterramento único em painéis para evitar loops de terra.
  • Aplicar filtros surge e supressores em entradas de energia.
  • Manter distância mínima entre fontes de alta potência e módulos de aquisição sensível.

Essas práticas ajudam a cumprir requisitos normativos e reduzem downtime por interferência.

Exemplos práticos de uso e estudos de caso com a base L153mm

A seguir, três estudos de caso que demonstram valor mensurável da base L153mm em diferentes setores.

Caso 1 — Modernização de painel em subestação

Problema: Subestação precisava modernizar telemetria sem interromper operação por longos períodos. Solução: Padronização de caixas com base L153mm, instalação de gateways ICP DAS e reorganização de cabeamento. Resultado: Redução do tempo de retrofit em 40%, melhoria na qualidade dos dados e diminuição de falhas por conexão em 60%.

Caso 2 — Retrofit em linha de produção automotiva

Problema: Linha com múltiplos painéis usava caixas não padronizadas, aumentando tempo de parada. Solução: Implementação de base L153mm em painéis, substituição por módulos pré-configurados. Resultado: MTTR reduzido em 55%, padronização de peças sobressalentes e redução de paradas não programadas.

Checklist de implementação para replicação do projeto

Checklist técnico:

  • Verificar compatibilidade mecânica L153mm.
  • Validar espaço e rota de cabos.
  • Confirmar tratamentos superficiais para ambiente.
  • Preparar kit de fixação: parafusos, arruelas e espaçadores.
  • Validar protocolos e IP addressing para módulos.
  • Registrar instalação em CMMS.

Esses passos replicáveis aceleram rollout em múltiplos sites.

Comparação técnica e erros comuns — base L153mm vs produtos similares ICP DAS

A comparação entre variantes de suportes ICP DAS destaca diferenças em furação, capacidade de carga e opções de acabamento. A escolha deve considerar ambiente, vibração, corrosão e necessidade de blindagem. Produtos com maior espessura e tratamento inox são indicados para ambientes agressivos.

Erros frequentes incluem: escolha errada de parafusos (sem arruela de pressão), falta de aterramento adequado, subdimensionamento do prensa-cabo e não verificar clearance térmico. Esses erros podem causar falhas intermitentes, corrosão acelerada e problemas de EMC.

Ao comparar custos, versões customizadas naturalmente têm lead time maior. Trade-offs entre custo e customização devem ser avaliados em função do ciclo de vida do projeto.

Comparativo de dimensões, padrões de furação e compatibilidade

Critério Base L153mm (padrão) Alternativas ICP DAS
Comprimento 153 mm Variável
Furação M4/M5 padrão Pode ter M3/M6 conforme linha
Espessura 1.2–2.0 mm Linhas reforçadas até 3 mm
Aterramento Terminal M4 Algumas versões sem terminal dedicado

Custos, disponibilidade e opções de customização

Custo inicial tende a ser baixo; customizações (furos adicionais, aço inox) elevam preço e prazo. Recomenda-se planejar compras em lote para reduzir lead times e negociar stock de peças críticas.

Erros comuns de especificação e instalação — como evitar falhas no campo

Erros e soluções:

  • Parafusos incorretos → sempre usar especificação do fabricante.
  • Aterramento inadequado → testar continuidade e torque.
  • Falta de vedação → utilizar prensa-cabos e selantes adequados.
  • Folga excessiva → usar espaçadores e arruelas de precisão.

Conclusão: resumo técnico e chamada para ação — Entre em contato / Solicite cotação

A base de montagem em parede para caixa metálica L153mm é um componente simples, mas crítico para confiabilidade, manutenção e padronização de sistemas de aquisição de dados e módulos ICP DAS em automação, energia e infraestrutura. Seu impacto vai além do aspecto mecânico: influencia MTBF, facilidade de integração SCADA/IIoT e compliance com normas de EMC e ambientais. Para aplicações que exigem essa robustez, a série base de montagem L153mm da ICP DAS é a solução ideal. Confira as especificações no produto e solicite cotação: https://www.lri.com.br/aquisicao-de-dados/base-de-montagem-em-parede-para-caixa-metalica-l153mm

Quer saber como a base L153mm se encaixa no seu projeto? Consulte artigos técnicos e casos práticos no blog da LRI: https://blog.lri.com.br/ e veja outros conteúdos relacionados sobre aquisição de dados e integração industrial em https://blog.lri.com.br/. Entre em contato com nosso suporte técnico para avaliação in-loco e solicite amostras ou desenhos CAD.

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Incentivo à interação: Tem dúvidas sobre compatibilidade mecânica, torque recomendado ou requisitos de aterramento para seu painel? Deixe um comentário abaixo ou solicite nossa análise técnica — responderemos com recomendações práticas e cálculos de engenharia.
