Eficiência e Aplicações em Comunicação Serial do RS 485

O RS 485 é um protocolo de comunicação serial amplamente utilizado em todo o mundo devido à sua eficiência, versatilidade, robustez e confiabilidade. Ele permite a comunicação entre dispositivos eletrônicos por meio de um único par de fios, permitindo a troca de informações em alta velocidade e em longas distâncias. Neste artigo, vamos aprender tudo sobre o RS 485, desde suas vantagens e características até suas aplicações e implementação.

Vantagens do RS 485: eficiência e versatilidade

O RS 485 oferece várias vantagens em relação a outros protocolos de comunicação serial. Uma das principais vantagens é a sua eficiência, pois permite a comunicação em alta velocidade, chegando a taxas de transmissão de até 10 Mbps. Além disso, o RS 485 é altamente versátil, pois permite a conexão de até 32 dispositivos em uma única rede, o que o torna ideal para sistemas complexos que exigem a interconexão de vários dispositivos eletrônicos.

Outra vantagem do RS 485 é a sua capacidade de comunicação em longas distâncias, que pode chegar a até 1200 metros utilizando cabos de par trançado. Isso torna o protocolo adequado para aplicações que requerem comunicação em ambientes industriais, onde os dispositivos podem estar localizados a grandes distâncias uns dos outros. Além disso, o RS 485 é resistente a ruídos e interferências, o que garante uma comunicação confiável mesmo em ambientes com muitas fontes de interferência elétrica.

Topologia de rede 485: configurações comuns

A topologia de rede RS 485 pode ser configurada de diferentes maneiras, dependendo das necessidades do sistema. As configurações mais comuns são a topologia em linha, a topologia em estrela e a topologia em barramento.

Na topologia em linha, os dispositivos são conectados em cascata, um após o outro, formando uma única linha de comunicação. Essa configuração é adequada para sistemas simples com poucos dispositivos.

Na topologia em estrela, um dispositivo central, chamado de mestre, é conectado a vários dispositivos secundários, chamados de escravos. Todos os dispositivos secundários são conectados ao mestre, mas não estão conectados entre si. Essa configuração é adequada para sistemas em que é necessário um controle centralizado.

Na topologia em barramento, todos os dispositivos são conectados a um único par de fios, formando um barramento de comunicação. Essa configuração é adequada para sistemas complexos com muitos dispositivos, pois permite a comunicação entre todos os dispositivos de forma direta.

Características principais do RS 485: robustez e confiabilidade

Uma das características principais do RS 485 é a sua robustez, o que significa que ele é capaz de resistir a condições adversas e oferecer uma comunicação confiável mesmo em ambientes hostis. Isso é possível devido ao seu design diferencial, que utiliza um par de fios trançados para transmitir os dados. Essa configuração minimiza a ocorrência de ruídos e interferências e garante uma comunicação estável mesmo em ambientes com muitas fontes de interferência elétrica.

Outra característica importante do RS 485 é a sua capacidade de comunicação em longas distâncias. Ele pode transmitir dados a distâncias de até 1200 metros utilizando cabos de par trançado, o que o torna ideal para aplicações industriais, onde os dispositivos podem estar localizados a grandes distâncias uns dos outros. Além disso, o RS 485 suporta taxas de transmissão de até 10 Mbps, permitindo a troca rápida de informações entre os dispositivos.

Além disso, o RS 485 é um protocolo de comunicação half-duplex, o que significa que ele permite a transmissão bidirecional de dados, mas não ao mesmo tempo. Isso significa que os dispositivos na rede RS podem enviar e receber dados, mas não ao mesmo tempo. No entanto, essa limitação não é um problema na maioria das aplicações, pois a troca de informações ocorre de forma sequencial e rápida o suficiente para atender às necessidades do sistema.

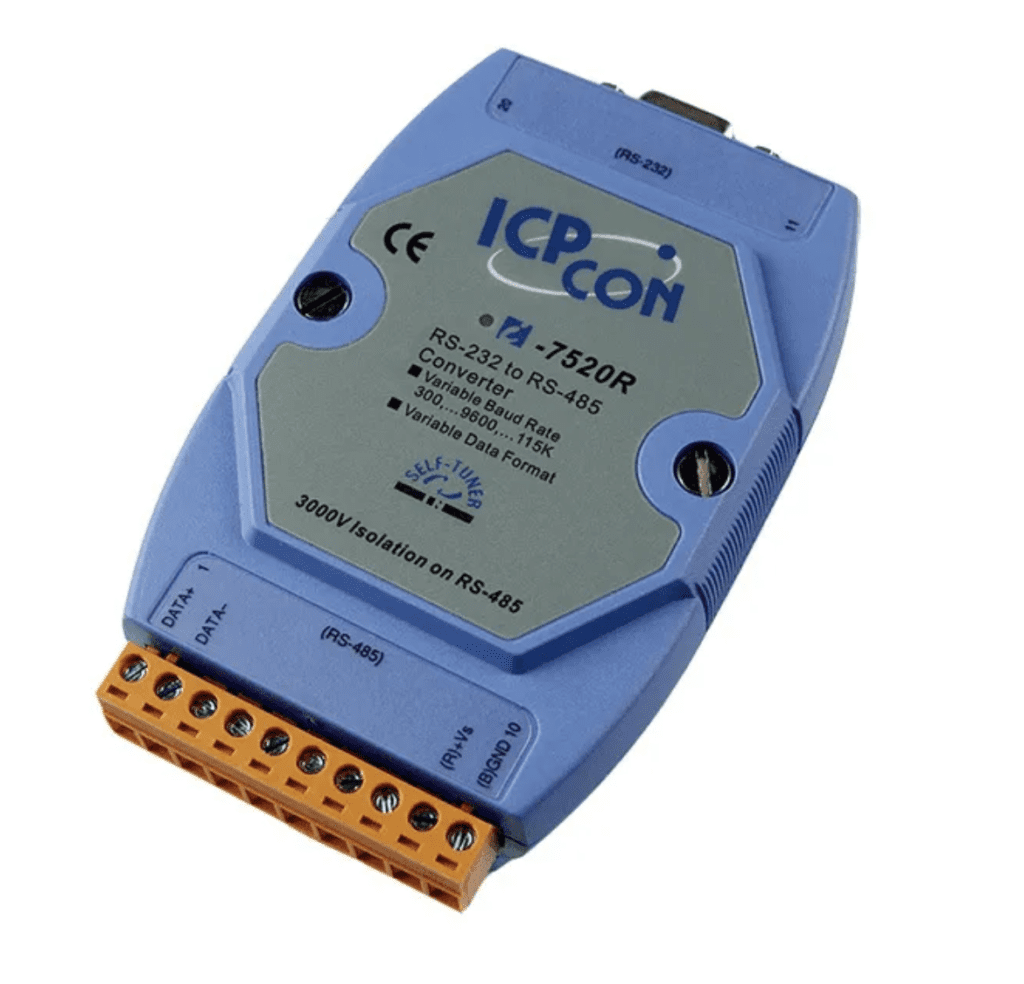

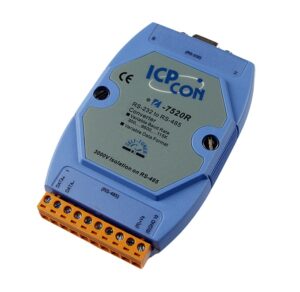

LR-7520R – Módulo Conversor RS-232 para RS-485, Isolação 3000Vdc na RS-485

Captura de ecra 2024 01 22 as 10.24.13

Aplicações do RS 485: setores e indústrias atendidas

O RS 485 é amplamente utilizado em vários setores e indústrias devido à sua eficiência, versatilidade e confiabilidade. Algumas das aplicações mais comuns do RS 485 incluem automação industrial, sistemas de controle de acesso, sistemas de segurança, sistemas de monitoramento e controle de energia, sistemas de controle de iluminação, entre outros.

Na automação industrial, o RS 485 é usado para interconectar dispositivos como controladores lógicos programáveis (PLCs), sensores, atuadores e outros dispositivos de controle. Ele permite a troca de informações entre esses dispositivos, facilitando a automação de processos industriais.

Nos sistemas de controle de acesso, o RS 485 é usado para conectar leitores de cartão, catracas, fechaduras eletrônicas e outros dispositivos de controle. Isso permite a comunicação entre esses dispositivos, facilitando o controle de acesso a áreas restritas.

Nos sistemas de segurança, o RS 485 é usado para conectar câmeras de segurança, sensores de movimento, alarmes e outros dispositivos de segurança. Isso permite a troca de informações entre esses dispositivos, facilitando a detecção e prevenção de possíveis ameaças.

Nos sistemas de monitoramento e controle de energia, o 485 é usado para conectar medidores de energia, sensores de temperatura, inversores de frequência e outros dispositivos de monitoramento e controle. Isso permite a coleta e análise de dados relacionados ao consumo de energia, facilitando a otimização do uso de energia.

Nos sistemas de controle de iluminação, o RS 485 é usado para conectar painéis de controle, sensores de luminosidade, dimmers e outros dispositivos de controle de iluminação. Isso permite a automação do controle de iluminação, facilitando a economia de energia e o aumento do conforto.

Essas são apenas algumas das aplicações do RS 485, e sua versatilidade permite que ele seja utilizado em uma ampla variedade de sistemas e indústrias.

Considerações sobre o RS 485: requisitos e limitações

Ao utilizar o RS em um sistema, é importante levar em consideração alguns requisitos e limitações para garantir o bom funcionamento da comunicação.

Um requisito importante é o uso de cabos de par trançado, que são projetados para minimizar a ocorrência de ruídos e interferências. O uso de cabos de qualidade inferior ou o não cumprimento das especificações de instalação pode comprometer a comunicação e reduzir a confiabilidade do sistema.

Outro requisito é a correta configuração da topologia de rede RS 485. A escolha da topologia adequada depende das necessidades do sistema, mas é importante garantir que todos os dispositivos estejam conectados de forma adequada e que as características elétricas do barramento estejam dentro das especificações.

Além disso, é importante levar em consideração as limitações do RS 485. Por ser um protocolo half-duplex, ele não permite a transmissão de dados em ambos os sentidos ao mesmo tempo. Isso pode ser um problema em sistemas que exigem uma comunicação bidirecional simultânea. No entanto, na maioria das aplicações, essa limitação não é um problema, pois a troca de informações ocorre de forma sequencial e rápida o suficiente para atender às necessidades do sistema.

Outra limitação é a limitação do número de dispositivos em uma rede RS 485. O protocolo suporta até 32 dispositivos em uma única rede, o que pode ser uma limitação em sistemas complexos que exigem a conexão de um grande número de dispositivos. No entanto, essa limitação pode ser contornada utilizando-se repetidores ou conversores RS 485, que permitem a expansão da rede.

Essas são apenas algumas das considerações a serem levadas em conta ao utilizar o RS 485 em um sistema. É importante estudar as especificações técnicas do protocolo e garantir que todas as exigências sejam atendidas para garantir uma comunicação confiável e eficiente.

Implementação do RS 485: passos e boas práticas

A implementação do RS 485 em um sistema requer alguns passos e a adoção de boas práticas para garantir uma comunicação confiável e eficiente. A seguir, estão alguns passos e boas práticas que podem ser seguidos na implementação do RS 485.

O primeiro passo é a seleção dos dispositivos RS 485 adequados para o sistema. É importante escolher dispositivos que sejam compatíveis com o protocolo RS 485 e que atendam às necessidades do sistema em termos de funcionalidades e especificações técnicas.

Em seguida, é importante realizar um projeto adequado da rede RS 485. Isso inclui a definição da topologia de rede adequada, a determinação da quantidade de dispositivos a serem conectados na rede, a definição do comprimento máximo do barramento e a escolha dos cabos e conectores adequados.

Após o projeto da rede, é importante realizar uma instalação correta dos cabos e dispositivos. Isso inclui a correta crimpagem dos conectores, a utilização de cabos de par trançado de qualidade e a instalação adequada de dispositivos como os terminadores de linha.

Após a instalação, é importante realizar testes e configurações dos dispositivos RS 485. Isso inclui a verificação da comunicação entre os dispositivos, a verificação das configurações de taxa de transmissão e de paridade, a configuração de endereços dos dispositivos e outras configurações específicas de cada equipamento.

Além disso, é importante adotar boas práticas de manutenção do sistema RS 485. Isso inclui a realização de testes periódicos para verificar a integridade da rede, a substituição de cabos ou dispositivos defeituosos, a atualização de firmware e software dos dispositivos, entre outras práticas que garantam o bom funcionamento e a confiabilidade da comunicação.

Ao seguir esses passos e boas práticas, é possível implementar o RS 485 de forma eficiente e garantir uma comunicação confiável entre os dispositivos do sistema.

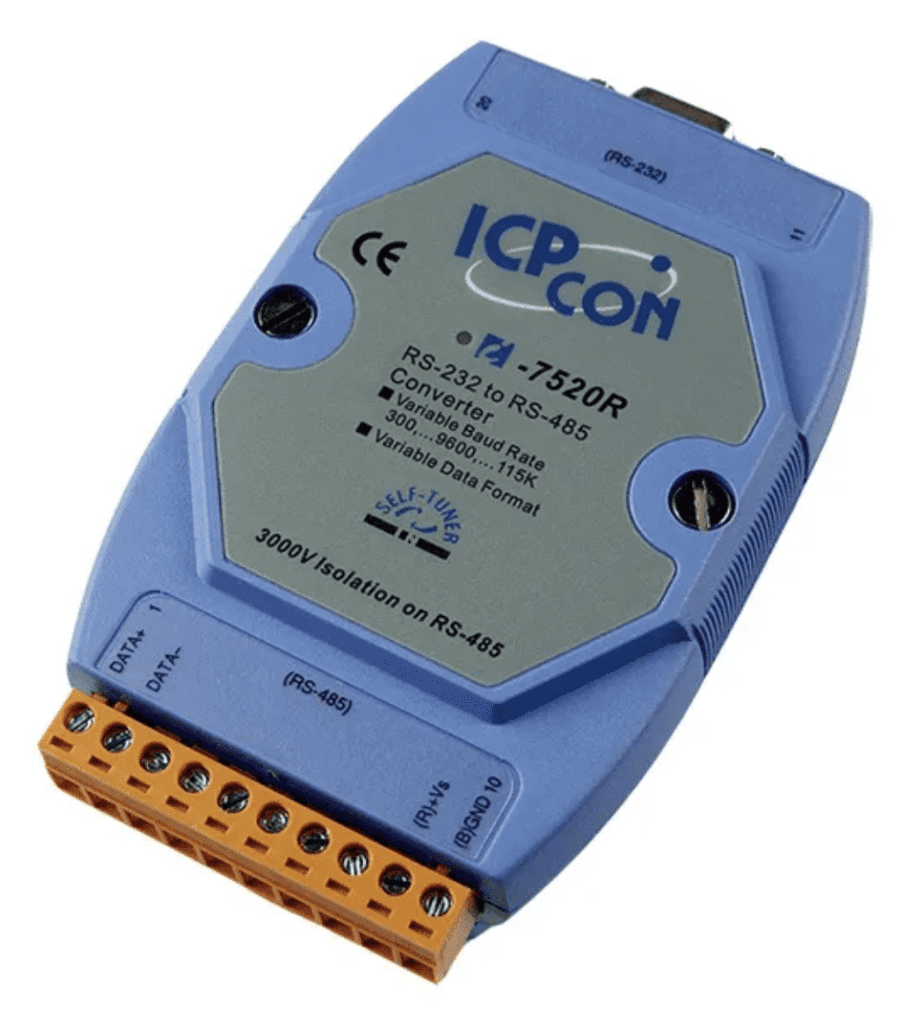

LR-7520AR – Módulo Conversor Rs-232 Para Rs-422/485, Isolação 3000Vdc na Rs-422/485

Captura de ecra 2024 01 22 as 10.25.57

Futuro do RS 485: avanços e perspectivas tecnológicas

Apesar de ser um protocolo com mais de 30 anos de existência, o RS 485 ainda é amplamente utilizado em todo o mundo devido às suas vantagens em termos de eficiência, versatilidade, robustez e confiabilidade. No entanto, o avanço da tecnologia tem trazido novas opções de protocolos de comunicação serial, como o RS 232, o USB e o Ethernet.

Apesar dessas opções, o RS 485 ainda é uma escolha popular devido à sua capacidade de comunicação em longas distâncias e à sua resistência a ruídos e interferências elétricas. Além disso, o RS 485 é amplamente suportado por uma variedade de dispositivos eletrônicos, o que o torna uma opção acessível e fácil de implementar.

No entanto, é importante destacar que a evolução da tecnologia tem trazido avanços significativos em outros protocolos de comunicação serial, como o Ethernet e o USB. Esses protocolos oferecem taxas de transmissão mais altas, maior capacidade de conexão e recursos avançados de gerenciamento de rede.

No futuro, é possível que esses protocolos de comunicação serial ganhem mais espaço e se tornem cada vez mais populares. No entanto, é provável que o RS 485 continue a ser utilizado em várias aplicações, especialmente aquelas que exigem comunicação em longas distâncias e ambientes hostis.

Conclusão

O RS 485 é um protocolo de comunicação serial amplamente utilizado em todo o mundo devido às suas vantagens em termos de eficiência, versatilidade, robustez e confiabilidade. Ele permite a comunicação entre dispositivos eletrônicos por meio de um único par de fios, permitindo a troca de informações em alta velocidade e em longas distâncias. O RS 485 é utilizado em várias aplicações, como automação industrial, sistemas de controle de acesso, sistemas de segurança e sistemas de monitoramento e controle de energia. Ao implementar o RS 485 em um sistema, é importante levar em consideração requisitos como a escolha de dispositivos adequados, a correta configuração da topologia de rede e a utilização de cabos de par trançado. No futuro, é possível que outros protocolos de comunicação serial ganhem mais espaço, mas é provável que o RS 485 continue a ser utilizado em várias aplicações devido às suas vantagens e características únicas.
