Introdução

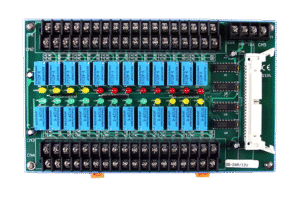

A placa relé 24 canais 12 V da ICP DAS é uma solução modular e robusta para comutação de cargas em ambientes industriais, utilities e aplicações de IIoT. Neste artigo abordarei o que é o produto, sua arquitetura básica, e o papel da placa relé 24 canais (inclui CA-5015) em sistemas de automação e controle. Usarei termos técnicos relevantes (PFC, MTBF, IEC/EN 62368-1) para apoiar escolhas de projeto e integração.
A proposta é entregar um guia técnico útil para engenheiros de automação, integradores e compradores técnicos: desde especificações elétricas até práticas de instalação, integração com SCADA/IIoT e exemplos de aplicação. A linguagem será direta, com parágrafos curtos, listas e tabelas que facilitem decisões de seleção e projeto.
Ao longo do texto citarei normas aplicáveis, conceitos de confiabilidade e práticas de proteção elétrica. Se desejar, posso complementar a tabela de especificações com valores exatos do datasheet ICP DAS/CA-5015 — no final há CTAs e referências técnicas para consulta e aquisição.
O que é a placa relé 24 canais 12 V?
A placa relé 24 canais 12 V é um módulo de saída por relés projetado para realizar comutação eletromecânica de múltiplas cargas a partir de sinais de controle digitais. Cada canal contém um relé com contatos isolados que permitem comutar cargas AC ou DC sem interferência entre bobina e contato, facilitando a integração com PLCs, RTUs e controladores lógicos embarcados.
Funcionalmente, o módulo traduz sinais de lógica (por exemplo, 24 VDC via interface de I/O do controlador ou saída transistorada de um controlador) em acionamento de bobinas de relés de 12 V. O pacote frequentemente inclui placa principal com conectores, drivers de transistor, indicadores LED por canal e acessório CA-5015 (módulo/adaptador de alimentação ou comunicações, dependendo do pacote comercial).
Cenários típicos de uso incluem acionamento de válvulas solenóides, contatores auxiliares, bancos de iluminação, comutação de sinais de teste em bancada e sinais de indicação em painéis. A vantagem é a separação elétrica (galvânica) entre circuito de controle e cargas, reduzindo ruído e riscos de falha em cascata.
Componentes-chave e funcionamento básico
A arquitetura é composta por: (1) relés eletromecânicos (contatos), (2) drivers de bobina (transistores ou ICs), (3) alimentação de 12 V DC, (4) conectores de entrada/saída (bornes), e (5) indicadores LED e circuito de proteção. O fluxo de sinal parte da saída do controlador → driver → bobina do relé → contato que comuta a carga.
Os drivers incluem circuitos de proteção como diodos flyback (para cargas DC indutivas), resistores de base/limitação e, em projetos industriais, optoacopladores para maior isolamento. A placa normalmente permite montagem em trilho DIN, com furo padrão e travamento mecânico para uso em painéis padronizados.
O acessório CA-5015 é fornecido para completar o sistema — pode ser um adaptador de alimentação estabilizada, uma placa de distribuição de alimentação, ou um módulo auxiliar com conector padrão do fabricante. Recomenda-se verificar o datasheet ICP DAS para confirmar o que o CA-5015 inclui no pacote.
Principais aplicações e setores atendidos — placa relé 24 canais 12 V
Esta placa é aplicável em diversos setores: manufatura, utilities (água, saneamento, energia), edifícios comerciais (BMS), transporte e P&D. Seu uso destaca-se onde há necessidade de muitos pontos de comutação com isolamento entre lógica e carga.
Na automação industrial e controle de processos, a placa comuta válvulas, bombas e acionamentos auxiliares, permitindo sequenciamento e intertravamentos críticos. Em cenários com PLC distribuído, a placa reduz cabeamento central e facilita topologias distribuídas.
Em IIoT e Indústria 4.0, os relés servem como atuadores finais integrados a gateways/RTUs para telemetria, permitindo acionamentos remotos, logs de operação e integração com analytics para manutenção preditiva.
Automação industrial e controle de processos
Em linhas de produção, os 24 canais permitem agrupar e controlar diversos atuadores locais com um único módulo, reduzindo pontos de falha e o cabeamento até o PLC. Isso facilita implementação de intertravamentos e sequências críticas (e.g., sequenciamento de enchimento, descarte, segurança).
O isolamento entre bobina e contato reduz risco de ruído elétrico afetando sensores sensíveis (instrumentação 4-20 mA) e facilita conformidade com normas eletromagnéticas (ex.: testes de imunidade segundo IEC/EN 61000). Considerações de MTBF e confiabilidade são essenciais em processos contínuos.
Para cargas indutivas (válvulas, bobinas), recomenda-se dimensionar diodos de supressão externos e considerar tempo de recuperação do relé em programas de sequência para evitar arcos e desgaste prematuro dos contatos.
Automação predial e iluminação
Em BMS, a placa controla circuitos de iluminação, cortinas motorizadas e HVAC, integrando sensores de presença e controladores de ambiente. A modularidade permite zonificar edifícios e implementar cenários de economia de energia baseados em horarios e ocupação.
Integração com sensores DALI, KNX ou gateways Modbus é comum — a placa serve como saída de potência quando protocolos e controladores não dispõem de relés integrados. Para cargas resistivas de iluminação LED, verifique faixas de corrente e necessidade de supressão de EMI.
Economias operacionais são alcançadas pela redução de cabeamento e facilidade de manutenção: substituição de um módulo em trilho DIN é mais rápida que re-cabeamento ponto-a-ponto.
Energia, subestações e distribuição
Em subestações e painéis de distribuição, a placa pode ser usada para comutação de sinais auxiliares, acionamento de alarmes e teste de bloqueios. Embora não deva substituir chaves de potência, é adequada para cargas de controle e sinalização.
Para aplicações em energia, atenção a isolamento entre canais e resistência a surtos é crítica: siga recomendações de proteção (supressores de surto, fusíveis) e normas relevantes (IEC 60255 para relés de proteção quando aplicável). O uso em testes operacionais e simulação de condições é comum pela flexibilidade de canais.
A robustez mecânica e classificação de vibração/temperatura devem ser avaliadas conforme ambiente (ex.: subestações externas vs salas técnicas internas).
Transporte, teste e bancada, P&D
Em bancada de teste, os 24 canais permitem sequenciamento de sinais para automação de ensaios, seleção de caminhos elétricos e controle de fontes. A precisão temporal e repetibilidade são vantagens em processos de validação.
Em P&D, a placa é útil para prototipagem rápida, onde substituição de cargas e rearranjo de sinalização são frequentes. A presença de LEDs por canal facilita debug visual e verificação de sequência sem ferramenta adicional.
Para aplicações veiculares ou ferroviárias, verifique certificações e resistência a vibração, temperaturas extremas e conformidade com normas específicas de transporte.
Especificações técnicas da placa relé 24 canais 12 V (tabela sugerida)
| Especificação | Descrição / Valor sugerido | Observações |
|---|---|---|
| Número de canais | 24 | Relés individuais por canal |
| Tensão de alimentação | 12 V DC | Tolerância típica ±10% (verificar datasheet) |
| Corrente máxima por canal | (verificar datasheet — tip. 2–10 A) | Depende do tipo de relé (10 A comum em relés industriais) |
| Tipo de relé | SPDT / NO / NC | Confirmar configuração de contato no datasheet |
| Tempo de comutação | (verificar) ms | Tempo de pull-in / release típico |
| Isolamento bobina/contato | (verificar) V | Importante para aplicações com altas tensões |
| Conectores | bornes removíveis | Terminal blocks padrão para trilho DIN |
| Dimensões | (verificar) mm | Montagem em trilho DIN (35 mm) |
| Temperatura de operação | -20°C a +70°C (exemplo) | Verificar faixa real do fabricante |
| Certificações | CE, RoHS (possível) | Normas de segurança/EMC, confirmar no datasheet |
| Acessórios inclusos | CA-5015 | Checar função exata do CA-5015 no pacote |
Observação: os valores entre parênteses devem ser confirmados no datasheet ICP DAS/CA-5015. Posso atualizar a tabela com os valores exatos se você fornecer o datasheet ou autorizar que eu busque os dados oficiais.
Conectividade e interfaces
A interface de controle é tipicamente por entradas digitais TTL/CMOS ou por terminais que recebem sinais de controlador (24 V DC). Os contatos dos relés são passivos e podem ser ligados a qualquer circuito de potência compatível.
Alguns módulos ICP DAS oferecem versão com isolação óptica nas entradas e indicadores LED por canal para diagnóstico visual. Adaptadores ou gateways (por exemplo, Modbus RTU/RTU-to-TCP) permitem integração direta com redes industriais.
Para integração com PLCs, use blocos de função e documentação do fabricante; considerar latência de comutação e impedir multicomutação simultânea que possa exceder capacidade de fornecimento de corrente.
Alimentação, consumo e proteção
Calcule consumo somando corrente das bobinas quando todos os relés estiverem acionados: I_total = I_bobina_por_canal × número_de_canais × fator de simultaneidade. Utilize fontes com margem (PFC e capacidade de inrush) para evitar queda de tensão.
Proteções recomendadas: fusíveis por canal ou por saída, disjuntores miniatura para grupos de canais, diodos de roda-livre para carga indutiva e supressores de surto para aplicações com transientes. Aterramento adequado e segregação de condutores de potência e sinal reduzem ruído.
Considere MTBF do relé para estimar manutenção: relés eletromecânicos têm vida mecânica e elétrica distintas; consulte MTBF e ciclos elétricos para planejar substituições e estoque.
Ambiente, certificações e confiabilidade
Cheque faixa térmica, índice de vibração e choque, e proteção IP do produto; para ambientes agressivos, escolher versões com carcaça hermética ou usar gabinetes adequados. Normas de segurança aplicáveis: IEC/EN 62368-1 (equipamentos de áudio/TV e TI) e, quando aplicável, IEC 60601-1 (equipamentos médicos) se usados em contextos médicos.
Verifique testes EMC conforme IEC 61000 e requisitos locais. A confiabilidade também depende da qualidade do contato; escolha relés com contato platinado para aplicações com baixa corrente/alta freqüência de comutação.
Documentação de MTBF, testes de vida e registros de fábrica da ICP DAS são diferenciais para avaliação de risco em instalações críticas.
Importância, benefícios e diferenciais do produto
Escolher uma placa relé 24 canais reduz o custo de cabeamento, consolida pontos de comutação e facilita manutenção modular. A substituição de uma unidade no trilho DIN é rápida e reduz tempo de parada em campo.
Em engenharia, a modularidade permite escalabilidade: versões de 8/16/24 canais atendem necessidades variáveis e simplificam inventário. A separação elétrica oferece maior segurança funcional comparada a saídas semicondutoras em certas aplicações de potência.
A ICP DAS oferece documentação técnica, suporte e compatibilidade com seu ecossistema (gateways, módulos I/O e software), o que reduz o tempo de integração e validação em projetos críticos.
Benefícios operacionais e de engenharia
- Redução de pontos de falha por cabeamento extenso.
- Facilidade de diagnóstico (LEDs, divisões por grupos).
- Flexibilidade para substituição e upgrade sem retrabalho de painel.
A otimização do layout do painel traz economia em custos operacionais e facilita expansão futura.
Diferenciais ICP DAS (qualidade e suporte)
ICP DAS tem histórico em soluções industriais e oferece suporte técnico, firmware e ferramentas de integração. A documentação completa (datasheets, notas de aplicação) auxilia conformidade com normas como IEC/EN 62368-1.
Além disso, disponibilidade de acessórios (CA-5015) e módulos complementares reduz trabalhos de adaptação e acelera comissionamento.
Retorno sobre investimento (ROI) e custos totais de propriedade
ROI considera redução de tempo de instalação, menor inventário de cabos e menor tempo de MTTR. Custo total inclui substituições de relés, fonte de alimentação com PFC e manutenções periódicas.
Planeje estoque de peças consumíveis (relés) conforme MTBF e ciclos de comutação esperados para otimizar custo de manutenção.
Guia prático de instalação e uso (Como fazer/usar?)
Antes da instalação, verifique requisitos elétricos: tensão de alimentação 12 V DC, capacidade de corrente da fonte, polaridade e proteção contra sobretensão. Confirme também compatibilidade de controle (nível de sinal).
Prepare ferramentas: multímetro, alicates de crimpagem, terminais ferrule para bornes, e documentação de montagem da ICP DAS. Realize inspeção visual pré-instalação do painel e do trilho DIN.
Mantenha procedimentos de segurança (desligamento da alimentação, lockout/tagout) e assegure que equipe técnica esteja ciente de procedimentos de emergência.
Montagem física no trilho DIN
Fixe a placa no trilho DIN 35 mm padrão, respeitando o sentido de encaixe e travamento mecânico. Deixe espaço lateral para ventilação e acesso aos bornes para manutenção.
Evite instalar acima de fontes de calor ou diretamente abaixo de componentes geradores de calor. Considere fluxo de ar e temperatura ambiente para manter o MTBF esperado.
Use etiquetagem dos canais e documentação no painel para facilitar identificação e reduzir erros durante operação/manutenção.
Conexão elétrica e proteção de carga
Dimensione cabos pela corrente de carga, temperatura ambiente e tipo de isolação. Use ferrules e torque adequado nos bornes para garantir conexões confiáveis.
Para cargas indutivas, coloque diodos de supressão ou RC snubbers conforme necessidade. Para cargas AC, considere uso de supressores RC ou varistores para reduzir arcos de comutação.
Implemente fusíveis por circuito ou disjuntores para proteção de curto-circuito; use barramentos de distribuição com aterramento comum bem dimensionado.
Configuração, teste funcional e comissionamento
Teste cada canal individualmente com carga simulada; verifique tempo de comutação, indicadores LED e isolamento entre canais. Execute sequência completa de comissionamento com todos os intertravamentos do sistema.
Realize testes de falha simulada (perda de alimentação, falha de carga) e certifique-se de que o sistema responde como o design prevê. Documente resultados e parâmetros de aceitação.
Registre firmware/versões e mantenha backups de configurações em sistemas SCADA/PLC para rápida restauração.
Manutenção preventiva e solução de problemas
Checklist: inspeção visual, verificação de torque em bornes, limpeza de poeira, testes de isolamento e verificação de LEDs de status. Substitua relés com sinais de desgaste ou contatos queimados.
Diagnóstico rápido: LED apagado indica falta de alimentação/controle; relé que não abre pode ter contato colado — use teste de continuidade e medir tensão na bobina.
Mantenha logs de ciclo de operação para prever substituição baseada em MTBF e reduzir paradas não planejadas.
Integração com sistemas SCADA/IIoT e placa relé 24 canais 12 V
A placa integra-se a arquiteturas SCADA via PLC/RTU que comandam saídas digitais; para IIoT, utilize gateways Modbus TCP/RTU ou OPC UA para levar estados ao nível de supervisão e analytics. Projeto de rede e protocolos afetam latência e confiabilidade.
Recomenda-se usar gateways e RTUs compatíveis com o ecossistema ICP DAS para simplificar integração. Estruture tags e alarmes no SCADA para refletir estados de saída e falhas de comutação.
A segurança de comunicação deve ser considerada: segmentação de rede, VLANs, firewalls de borda e uso de TLS/VPN para conexões externas.
Protocolos suportados e gateways recomendados
Protocolos comuns: Modbus RTU/TCP, OPC UA, e integração via drivers proprietários em sistemas SCADA. Gateways ICP DAS ou terceiros convertem I/O locais para protocolos de campo padrão.
Para IIoT, use MQTT sobre TLS para transmitir eventos e telemetria a plataformas de nuvem. Gateways com capacidade edge computing permitem pré-processamento e redução de latência.
Avalie latência end-to-end e jitter para aplicações de controle em malha fechada; para comandos críticos, mantenha lógica local no PLC.
Arquitetura típica de integração SCADA/IIoT
Topologia comum: sensores e atuadores → módulos I/O remotos (placa relé) → RTU/PLC → gateway → servidor SCADA/IIoT. Use redundância onde necessário e rotas alternativas para comunicação crítica.
Inclua timestamping e logs locais para rastreabilidade de eventos e diagnóstico pós-falha. Estruture hierarquia de alarmes e níveis de prioridade para evitar sobrecarga de notificação.
Arquitetura deve prever segregação física e lógica entre redes de controle e corporação (IT/OT).
Segurança, comunicação e boas práticas de rede
Implemente princípios de defense-in-depth: segmentação de rede OT, acesso baseado em papéis, autenticação forte e criptografia nas trilhas que saem do domínio OT. Mantenha firmware e gateways atualizados.
Controle o acesso físico ao painel e registre alterações de configuração. Use listas de controle de acesso (ACLs) para limitar quem pode comandar saídas remotamente.
Documente rotinas de recuperação e mantenha cópias de segurança de configurações para reduzir tempo de recuperação após eventos.
Exemplo de script/fluxo de dados para supervisão
Fluxo básico: leitura de estado do relé → conversão para tag Modbus → publicação em broker MQTT → visualização no dashboard → acionamento remoto via SCADA/PLC com handshake de confirmação. Inclua confirmações de comando e timeout.
Tratamento de erros: re-tentativa limitada, registro de erro, alarme crítico se não houver retorno em X segundos. Log de eventos com sequência e usuário que enviou comando.
Monitore integridade da alimentação 12 V e temperatura ambiente como canais auxiliares para prever falhas.
Exemplos práticos de uso — placa relé 24 canais 12 V
Caso 1: acionar válvulas em linha de produção onde cada estágio requer múltiplos atuadores sincronizados. Use a placa para agrupar válvulas por área e reduzir cabeamento até PLC local. Monitore ciclos para manutenção preditiva.
Caso 2: gerenciamento de iluminação industrial com cenários automatizados (turno, emergência). Integre sensores de luminosidade e presença para reduzir consumo; use timers e lógica no PLC para coordenação.
Caso 3: plataforma de teste automatizada em bancada: sequenciamento de testes, comutação de caminhos para medição e registro automático dos resultados. LEDs por canal possibilitam verificação rápida durante ensaios.
Comparações com produtos similares da ICP DAS, erros comuns e detalhes técnicos
Ao comparar modelos (8/16/24 canais), critérios chave: corrente por contato, tipo de contato (NO/NC), tempo de comutação, isolamento e preço. Para aplicações de potência, prefira módulos com rating de corrente maior ou relés de estado sólido se desejado silent switching.
Erros comuns: subestimar corrente de inrush, usar cabos de seção insuficiente, não instalar proteção contra surtos e esquecer diodos em cargas indutivas. Outro erro é não observar MTBF e ciclos elétricos para aplicações de alta frequência.
Checklist técnico antes da compra: qual a corrente máxima por canal? Qual o tempo de comutação? Qual a necessidade de isolamento galvanico? Qual a faixa térmica esperada? Qual o número de ciclos/dia?
Conclusão
A placa relé 24 canais 12 V da ICP DAS é uma ferramenta versátil para aplicações industriais, prediais e de teste, oferecendo modularidade, isolamento elétrico e facilidade de manutenção. Para selecionar corretamente, verifique especificações detalhadas (corrente por canal, tipo de contato, MTBF e certificações) no datasheet e planeje proteção e alimentação adequadas.
Para aplicações que exigem essa robustez, a série placa relé 24 canais da ICP DAS é a solução ideal. Confira as especificações e solicite cotação aqui: https://www.lri.com.br/aquisicao-de-dados/placa-rele-24-canais-ptrilho-din-12v-inclui-ca-5015. Para projetos que envolvem integração com gateways e IIoT, veja também nossas soluções complementares no blog técnico: https://blog.lri.com.br/ (ex.: integração Modbus e fontes de alimentação).
