Gateway Modbus Rtu/Ascii Para Hart: Integração de Dados

Introdução

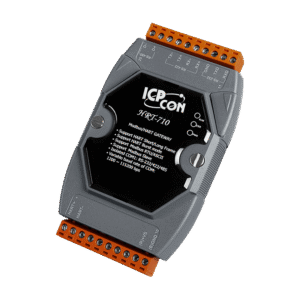

O gateway Modbus RTU/ASCII para HART da ICP DAS é um conversor de protocolos projetado para integrar instrumentos HART ao mundo Modbus em instalações industriais. Ele traduz comandos HART para registradores Modbus, permitindo que transmissores inteligentes e válvulas HART comuniquem-se com PLCs, SCADA e sistemas IIoT.

Em aplicações práticas, o gateway reduz cabeamento e facilita retrofit em plantas legadas, apoiando cenários de automação, utilities e energia. Neste artigo técnico detalhado, explicamos arquitetura, especificações, integração com SCADA/IIoT e procedimentos de instalação e comissionamento.

Este conteúdo destina-se a engenheiros de automação, integradores e compradores técnicos que buscam precisão técnica e orientação prática para adotar um gateway HART Modbus confiável. Para leituras complementares, veja artigos sobre IIoT e integração SCADA no blog da LRI: https://blog.lri.com.br/iiot-e-industria-4-0 e https://blog.lri.com.br/integracao-scada.

Entenda o conceito fundamental do gateway Modbus RTU/ASCII para HART

O dispositivo atua como HART Master (ou proxy), interrogando instrumentos HART e expondo variáveis através de Modbus RTU/ASCII em uma porta serial RS-485. O fluxo é: HART instrument → gateway (HART master) → conversão → registradores Modbus lidos por PLC/SCADA.

Tecnicamente, o gateway encapsula comandos HART (leitura de PV, tags, diagnóstico) e mapeia parâmetros para blocos de registradores Modbus. Isso permite leitura periódica de variáveis, bem como leitura/alteração de parâmetros de configuração remotos, conforme o perfil HART.

Analogamente a um tradutor técnico, o gateway preserva integridade dos dados e oferece isolamento elétrico entre as redes HART e Modbus. Ele suporta modos RTU e ASCII, seleção de baud rate, endereçamento Modbus e timeout configuráveis para robustez em campo.

Principais aplicações e setores atendidos pelo gateway Modbus RTU/ASCII para HART

O gateway traz valor imediato onde há instrumentos HART instalados e sistemas supervisórios baseados em Modbus. Setores típicos: saneamento, óleo & gás, petroquímica, energia, alimentos e bebidas, e utilities.

Em projetos de retrofit, ele permite migrar dados HART sem substituir transmissores, acelerando a digitalização e reduzindo CAPEX. Em novas plantas, o gateway facilita integração entre fornecedores heterogêneos e consolida telemetria de campo.

Além disso, o gateway é útil em subestações, estações de tratamento e linhas de processo com demandas de alta disponibilidade e diagnóstico remoto, promovendo manutenção preditiva baseada em sinais HART.

Setores industriais cobertos (óleo & gás, petroquímica, saneamento, energia, alimentos)

• Óleo & gás: integração de transmissores de pressão e densidade HART com SCADA para otimizar produção e segurança.
• Petroquímica: monitoramento de corrosão, variáveis críticas e diagnóstico de instrumentos para evitar falhas de processo.
• Saneamento e utilities: leitura de níveis e vazão HART em estações remotas com comunicações Modbus para telemetria.

Cada setor exige robustez, isolação e conformidade com normas para EMI/EMS. A ICP DAS projeta gateways com isolamento galvanico e certificações adequadas, reduzindo riscos operacionais e facilitando conformidade com normas aplicáveis.

Casos de uso por processo (medição, controle de válvulas, monitoramento remoto)

• Medição: concentrar múltiplos transmissores HART em um único barramento Modbus, reduzindo I/O físico.
• Controle de válvulas: leitura de posição e saúde de atuadores HART via registradores Modbus para loops de controle.
• Monitoramento remoto: enviar diagnósticos HART para plataformas IIoT, habilitando análises preditivas.

Resultados típicos incluem redução de custos de cabeamento, aumento da visibilidade operacional e diminuição do tempo de solução de falhas graças a informações de diagnóstico HART.

Especificações técnicas do gateway Modbus RTU/ASCII para HART (tabela de referência)

Abaixo está uma tabela com parâmetros essenciais para avaliação técnica. Esses valores representam características usuais da linha de gateways ICP DAS para HART; confirme a folha de dados do modelo específico ao comprar.

Tabela de especificações principais

Conectividade e protocolos detalhados

O gateway suporta RS-485 para Modbus e interface HART via sinal superposto no loop de 4–20 mA. Ele implementa HART Master com suporte a múltiplos dispositivos em interrogação cíclica ou endereçamento exclusivo.

Suporta conversão para Modbus RTU/ASCII, mapeando PVs, tags, status e blocos de diagnóstico HART para registradores Modbus holding/coils. Pode operar com timers configuráveis para polling e otimização de tráfego serial.

Alguns modelos oferecem portas adicionais para integração com Ethernet, Modbus TCP ou saída MQTT via edge gateway, facilitando conectividade com plataformas IIoT sem alterações no campo HART.

Requisitos elétricos e mecânicos

Alimentação típica é 24 VDC com proteção contra inversão polar; recomenda-se ter PFC adequado em fontes maiores quando integradas a racks. Consumo varia por modelo; verifique a folha de dados para cálculo de energia e backup.

A isolação elétrica entre canais evita ground loops e protege contra surtos. Em ambientes industriais, é recomendado aterramento correto e uso de terminação RS-485 com resistores e bias conforme norma RS-485.

Mecanicamente, os gateways são projetados para montagem DIN-rail, com fixação segura e perfil de dissipação passiva. Verifique IP rating se necessário para montagem em campo ou painel exposto.

Importância, benefícios e diferenciais do produto gateway Modbus RTU/ASCII para HART

Investir em um gateway HART Modbus otimiza o uso dos ativos existentes, reduz tempo de engenharia e melhora qualidade dos dados disponíveis no nível de supervisão. Ele transforma instrumentos HART em fontes de dados prontas para análise.

Do ponto de vista operacional, há ganho em diagnóstico precoce, menor necessidade de I/O remoto e simplificação de loops de instrumentação. Isso impacta MTTR, custos de manutenção e disponibilidade do processo.

Como diferencial, a linha ICP DAS oferece integração pronta para SCADA e IIoT, suporte técnico e compatibilidade ampla com perfis HART, tornando a adoção mais rápida e de baixo risco.

Benefícios operacionais e de engenharia (redução de cabos, centralização de dados)

• Redução de cabeamento: concentra múltiplos sinais HART em registradores Modbus em uma única RS-485.
• Centralização: facilita histo-rização e alarmes no SCADA sem PLCs adicionais.
• Engenharia: acelera retrofit e padroniza interfaces entre fornecedores.

Esses benefícios se traduzem em menor custo total de propriedade (TCO) e maior agilidade em projetos de expansão e digitalização.

Segurança, confiabilidade e conformidade

Gateways ICP DAS vêm com isolamento elétrico, filtros EMI/EMC e testes conforme standards industriais. Embora IEC/EN 62368-1 e IEC 60601-1 sejam referências de segurança para outros segmentos, em automação priorizam-se normas IEC 61000 (EMC) e IEC 61131/ISA para interoperabilidade.

MTBF, proteção contra surtos e watchdogs internos garantem operação contínua. Para aplicações críticas, recomenda-se redundância e monitoramento de saúde do gateway.

Diferenciais ICP DAS frente ao mercado

• Compatibilidade ampla com comandos HART e mapeamento flexível para Modbus.
• Ferramentas de configuração e diagnóstico embarcadas que aceleram comissionamento.
• Suporte técnico local e ecossistema de módulos I/O complementares, simplificando projetos maiores.

Para aplicações que exigem essa robustez, a série gateway Modbus RTU/ASCII para HART da ICP DAS é a solução ideal. Confira as especificações completas em: https://www.lri.com.br/comunicacao-de-dados/gateway-modbus-rtuascii-para-hart.

Guia prático: instalação e configuração do gateway Modbus RTU/ASCII para HART — Como fazer/usar?

Este guia resume etapas essenciais desde recepção até a primeira leitura HART via Modbus. Antes de iniciar, consulte a folha de dados e o manual do modelo específico da ICP DAS.

Assegure desconexão de energia antes do cabeamento. Use ferramentas de teste para verificar continuidade e resistência de loop 4–20 mA; documente endereços HART e PLC/SCADA alvo.

Após alimentação e cabeamento, acesse a interface de configuração (web/serial/config tool), ajuste parâmetros Modbus (ID, baud rate, paridade) e salve o perfil para testes.

Preparação e pré-requisitos técnicos

• Tenha à mão manuais HART e planilha de instrumentos com endereços primários/secundários.
• Ferramentas: multímetro, analisador de protocolo serial e interface HART hand-held ou software HART.
• Pré-configure parâmetros Modbus no sistema supervisório para corresponder ao mapeamento do gateway.

Verifique requisitos de rede e políticas de segurança OT antes de conectar ao SCADA ou à rede corporativa.

Instalação física e cabeamento (RS-485, isolamento e aterramento)

Conecte o loop HART seguindo polaridade do transmissor e inclua resistor de carga 250–600 Ω se necessário. Para RS-485, use pares trançados e terminação com resistores de 120 Ω nas extremidades.

Implemente aterramento único (single-point) para evitar ground loops; utilize isoladores se a planta apresentar grandes diferenças de potencial. Mantenha cabos de sinal afastados de cabos de potência.

Use etiquetas claras e diagramas de fiação no painel. Proteja contra surtos com supressores TVS ou SPD conforme ambiente.

Configuração inicial e parâmetros Modbus RTU/ASCII

Defina ID Modbus, baud rate (p.ex. 9600 bps), paridade (Even/None) e timeout conforme política de automação. Configure o mapeamento de registradores: PV em holding register, status em coils, etc.

Ajuste taxa de polling e escalonamento de valores para reduzir tráfego serial e latência. Documente mapeamento para integração com SCADA e histórico.

Teste a comunicação Modbus com um mestre Modbus (PLC/PC) antes de ativar ciclo produtivo.

Configurando a comunicação HART e testando leitores HART

Ative modo HART Master no gateway e execute scan para detectar instrumentos HART. Verifique identificação (TAG, Manufacturer ID) e versão do dispositivo HART.

Leia PVs primários e secundários, além de blocos de diagnóstico (loop current, device status). Compare valores com leituras locais para validação.

Se houver falhas, use hand-held HART communicator ou ferramenta ICP DAS para diagnosticar nível físico, resistência de loop e timing.

Testes, validação e resolução de problemas iniciais

Checklist mínimo: detecção de dispositivos HART, leitura de PV consistente, resposta Modbus sem timeout, integridade de bits de status. Monitore logs de erro e CSV de testes.

Problemas comuns: terminação RS-485 faltante, baud rate incorreto, conflitos de endereços HART. Solucione com isolamento de segmento e ajustes de timeout.

Documente resultados e implemente monitoramento contínuo para capturar degradações antes que causem impacto operacional.

Integração com sistemas SCADA e plataformas IIoT usando o gateway Modbus RTU/ASCII para HART

O gateway age como ponte estável entre os dados de campo HART e os supervisórios Modbus, simplificando leitura de tags, alarmes e históricos. Integração corrente envolve mapeamento direto de registradores.

Para IIoT, os dados HART convertidos podem ser agregados por um edge gateway que publica em MQTT ou Modbus TCP, permitindo ingestão por plataformas analíticas em nuvem.

Recomenda-se segmentação de rede OT e uso de VPN/Firewalls para proteger tráfego, além de autenticação e criptografia onde disponível.

Protocolos e métodos de integração (Modbus TCP/Bridge para MQTT, historização) gateway Modbus RTU/ASCII para HART

Métodos típicos: mestre Modbus RTU direto lendo registradores; gateway emparelhado com conversor serial-to-Ethernet para Modbus TCP; ou edge que transforma Modbus em MQTT para IIoT.

Para historização, mapeie registradores para tags no historiador SCADA com taxas de amostragem adequadas. Use compressão e eventos para reduzir custo de dados na nuvem.

Se necessário, implemente buffer local e retransmissão para garantir integridade em redes instáveis.

Exemplo de configuração com SCADA genérico (passo a passo)

1) Criar tag no SCADA apontando para IP/porta do mestre Modbus ou RTU via conversor serial.
2) Mapear registrador holding para PV e configurar escala.
3) Testar leitura estável, inserir alarmes e validar histórico.

Verifique consistência de timestamps e latência para garantir confiabilidade em controle e supervisão.

Estratégias para IIoT e nuvem (edge gateway, MQTT, segurança)

Adote arquitetura edge: gateway HART → gateway IIoT (compressão/filtragem) → nube via MQTT/TLS. Faça pré-processamento para reduzir tráfego e preservar apenas eventos e tendências.

Implemente autenticação mútua, TLS e políticas de retenção de dados. Use modelos digitais (digital twin) e análises para manutenção preditiva.

Monitore custos de comunicação e garanta conformidade com normas de segurança OT/IT.

Exemplos práticos de uso do gateway Modbus RTU/ASCII para HART em campo

Apresentamos três cenários replicáveis com ganhos mensuráveis em disponibilidade e custos.

Cada caso demonstra topologia, mapeamento de registradores e indicadores de sucesso como redução de I/O e tempo de comissionamento. Esses estudos servem de blueprint para projetos similares.

Os exemplos mostram como extrair diagnóstico HART para analytics e reduzir paradas não planejadas através de alertas antecipados.

Caso 1 — Monitoramento de nível e pressão com equipamentos HART

Topologia: múltiplos transmissores HART em tanques conectados a um gateway Modbus RTU. O SCADA lê níveis via registradores e executa alarms.

Benefício: redução de cabeamento, consolidando leituras que antes exigiam múltiplos módulos I/O. Diagnósticos HART detectaram sensores com deriva, evitando transbordo.

ROI: economia em cabeamento e I/O e redução de intervenções de campo.

Caso 2 — Integração de transmissores HART em SCADA legados via Modbus

Procedimento: instalar gateway, mapear registradores para PV/diagnóstico, atualizar tags no SCADA sem trocar o hardware de campo.

Ganho: retrofit rápido e custo de projeto reduzido. Time-to-market acelerado graças à compatibilidade Modbus.

Lições: documentar mapeamento e teste de latência para evitar impactos em loops críticos.

Caso 3 — Supervisão remota e manutenção preditiva com dados HART

Configuração: gateway + edge gateway → MQTT para plataforma de analytics. Eventos HART (status de válvula, diagnóstico) acionam modelos de predição.

Impacto: redução de falhas inesperadas e otimização de manutenção programada. Dados HART aumentaram precisão de modelos de vida útil.

Implementação demonstrou valor ao correlacionar degradação do sensor com falhas de processo.

Comparação técnica: gateway Modbus RTU/ASCII para HART vs. produtos ICP DAS similares

A escolha do modelo depende de número de dispositivos HART, necessidade de portas adicionais e conectividade ethernet/MQTT. A tabela abaixo resume comparativos típicos.

Tabela comparativa de modelos ICP DAS (recursos, portas, performance)

Considere também MTBF, certificações e suporte local para tomada de decisão. Valores variam por modelo; consulte ficha técnica.

Quando escolher cada modelo — critérios de decisão

• Pequena planta/retrofit: modelo básico com RS-485 suficiente.
• Projetos IIoT: escolha com Ethernet/MQTT.
• Escala alta: modelos com múltiplas portas HART e capacidade de polling otimizada.

Considere requisitos de disponibilidade, latência e futuros upgrades.

Erros comuns e detalhes técnicos críticos ao usar gateways HART

Erros recorrentes: falta de terminação RS-485, conflitos de endereços HART, baud rate incorreto e grounding inadequado. Esses problemas causam perdas de dados e instabilidade.

Cuidados: sempre validar resistência de loop, usar terminação adequada, documentar endereços e configurar timeouts. Realize testes com comunicador HART para verificar integridade.

Ferramentas de diagnóstico do gateway e logs ajudam a identificar falhas antes de escalarem.

Conclusão

O gateway Modbus RTU/ASCII para HART da ICP DAS é uma solução pragmática para integrar instrumentos HART a infraestruturas Modbus, habilitando retrofit, redução de custos e maior observabilidade operacional. Sua adoção acelera iniciativas de Indústria 4.0 e IIoT sem substituir ativos de campo.

Recomenda-se avaliar requisitos de escala, conectividade e conformidade antes de escolher o modelo. Para aplicações que exigem essa robustez, a série gateway Modbus RTU/ASCII para HART da ICP DAS é a solução ideal. Confira as especificações detalhadas e solicite suporte em https://www.lri.com.br/comunicacao-de-dados/gateway-modbus-rtuascii-para-hart e explore outras soluções em https://www.lri.com.br/comunicacao-de-dados.

Como próximos passos para cotação: prepare lista de instrumentos HART, topologia desejada, requisitos de rede e número de registradores necessários. Entre em contato técnico com a equipe ICP DAS/LRI para avaliação personalizada.
