Wise-7117 Módulo E/S Inteligente Icp-Das Para Automação

Introdução

O WISE‑7117 Módulo E/S Inteligente da ICP DAS é uma solução robusta para aquisição e controle remoto de sinais digitais e analógicos em aplicações industriais e IIoT. Neste artigo técnico abordamos especificações, integração SCADA/IIoT, guias de instalação e exemplos práticos para engenheiros de automação, integradores e compradores técnicos. Palavras-chave centrais: WISE-7117 Módulo E/S Inteligente, ICP DAS, Modbus TCP, MQTT e Módulo E/S já aparecem desde o primeiro parágrafo para otimização semântica.

A abordagem é técnica e orientada à aplicação: citamos normas relevantes (por exemplo, IEC 61000 para EMC, IEC 60068 para ensaios ambientais e IEC 62443 para segurança industrial), conceitos úteis (como MTBF, PFC e isolamento galvânico) e práticas recomendadas para projetos críticos. Use este conteúdo como referência para especificação, seleção e integração do WISE‑7117 em projetos de energia, água, manufatura e infraestrutura inteligente.

Ao final encontrará CTAs técnicos para páginas de produto e links para conteúdos complementares do blog LRI/ICP, além de um convite para comentar suas dúvidas técnicas. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Introdução ao WISE‑7117 Módulo E/S Inteligente da ICP DAS: O que é o WISE‑7117 Módulo E/S Inteligente da ICP DAS?

Visão geral do produto e conceito fundamental

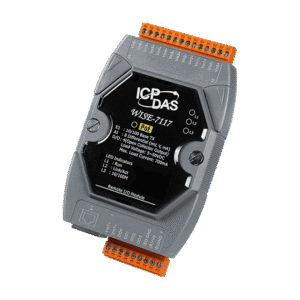

O WISE‑7117 é um módulo de aquisição e controle remoto projetado para capturar entradas digitais/analógicas e acionar saídas digitais/relés, com conectividade Ethernet e suporte a protocolos industriais como Modbus TCP e MQTT. Seu propósito primário é atuar como uma borda de I/O para SCADA, PLCs e soluções IIoT, disponibilizando dados para monitoramento, telemetria e controle distribuído. Público‑alvo inclui integradores, engenheiros de automação e equipes OT/IT em utilities e plantas industriais.

Tecnicamente, o WISE‑7117 combina condicionamento de sinal, isolamento e lógica embarcada para pré‑processamento (edge), reduzindo tráfego e latência entre sensores e sistemas centrais. O dispositivo costuma oferecer diagnóstico remoto, logging local e triggers/alarme configuráveis, essenciais para manutenção preditiva e disponibilidade. A presença de MQTT facilita integração com plataformas cloud e pipelines analíticos em arquitetura Indústria 4.0.

No espectro de aplicações, o WISE‑7117 funciona como substituto ou complemento de I/O locais ao PLC quando se busca custo menor, maior escalabilidade ou arquitetura distribuída. A vantagem operacional é clara em topologias onde múltiplos nós espalhados exigem comunicação padronizada, segurança e compatibilidade com ferramentas SCADA e middleware.

Arquitetura, componentes e variantes do WISE‑7117

A arquitetura do WISE‑7117 tipicamente inclui: módulo de comunicação Ethernet com pilha TCP/IP, conversores A/D e D/A para canais analógicos, condicionadores para entradas digitais e relés para saídas de comando. Internamente há isolamento galvânico entre I/O e alimentação para proteção contra transientes e loops de corrente. Componentes críticos incluem fonte DC, circuito de watchdog, memória não volátil para configurações e RTC para timestamping.

Existem variantes do WISE‑7117 com combinações diferentes de I/O (ex.: mais canais digitais vs. canais analógicos de maior resolução) e opções de montagens (DIN‑rail) ou kits com antenas/GW para comunicações wireless via gateways. A escolha do modelo depende do perfil de sinal (4–20 mA vs 0–10 V), necessidade de relés de potência e requisitos ambientais como faixa de temperatura e grau de proteção. Avalie também a necessidade de certificações específicas (ex.: CE, UL) para o projeto.

Para selecionar a versão adequada, defina: número e tipo de sensores/atuadores, taxa de amostragem requerida, requisitos de isolamento, infraestrutura de rede (Ethernet/RS‑485) e necessidades de segurança (TLS, autenticação). Mapear esses critérios garante a escolha que minimiza CAPEX e facilita expansão futura.

Principais aplicações e setores atendidos pelo WISE‑7117 Módulo E/S Inteligente da ICP DAS

Setores industriais e infraestruturas (energia, água, saneamento, prédio comercial, agricultura)

O WISE‑7117 atende setores como energia (subestações secundárias), água e saneamento (telemetria de bombas e níveis), edifícios comerciais (automação predial) e agricultura (irrigação automatizada). Cada setor exige robustez, isolamento e conformidade com normas EMC e ambientais — por exemplo, IEC 61000 e IEC 60068 — que o dispositivo suporta em projetos típicos. A conectividade MQTT/Modbus facilita integração com plataformas de supervisão e analytics.

Em utilities, a capacidade de coletar sinais de medição e transmitir alarmes com latência controlada reduz o tempo de resposta a falhas e permite rodar Lógica de Controle Remoto sem depender exclusivamente de PLCs centralizados. Em prédios comerciais, o WISE‑7117 pode atuar em HVAC, iluminação e segurança, agregando dados de consumo para otimização energética. No campo, seu consumo reduzido e montagem DIN tornam a implantação econômica e escalável.

Os requisitos de certificação e segurança variam: em setores críticos considere políticas de segurança baseadas em IEC 62443 e segregação de rede. Para projetos submetidos a auditoria técnica, documente MTBF estimado, estratégia de redundância e procedimentos de manutenção para demonstrar disponibilidade e conformidade.

Casos de uso típicos (monitoramento remoto, telemetria, controle de bombas, alarmes)

Um caso clássico é o monitoramento remoto de tanques com sensores de nível 4–20 mA conectados ao WISE‑7117, que envia dados via MQTT a um broker para dashboard e alertas SMS/Email. Esse workflow reduz visitas de campo e permite configuração de alarmes locais para proteções imediatas. Outro uso comum é o controle automático de bombas, onde o módulo governa relés de acionamento com lógica local e supervisão centralizada via Modbus TCP.

Para telemetria, o WISE‑7117 executa pré‑filtragem de dados e debounce em entradas digitais, minimizando falsos alarmes e tráfego desnecessário. Em sistemas com requisitos de disponibilidade, é possível implementar redundância de comunicação e watchdogs para reinicialização automática ao detectar falhas. Em resumo, o WISE‑7117 é indicado quando se precisa de I/O distribuído com integração direta a SCADA/IIoT.

A documentação de casos de uso deve incluir mapeamento de entradas/saídas, políticas de retenção de logs, tempos de amostragem e SLAs de comunicação para garantir que o comportamento em produção atenda a requisitos operacionais.

Especificações técnicas do WISE‑7117 Módulo E/S Inteligente da ICP DAS — tabela de referência

Tabela de especificações (sugestão de colunas)

A tabela abaixo resume parâmetros essenciais para seleção do WISE‑7117:

RS‑485 via gateway/versão opcional. Consumo típico depende da carga nos relés. Verifique versão para certificações locais.

Esta tabela é uma referência ilustrativa; confirme especificações no datasheet oficial antes de compra. Informações como resolução A/D, tempo de amostragem por canal e precisão (ppm ou %) devem ser avaliadas conforme a aplicação.

Limites operacionais, compatibilidades e notas de aplicação

Considere limites de tensão de entrada (p. ex. 0–10 V ou 4–20 mA com shunt/loop resistor), isolamento entre canais e entre I/O e alimentação (galvânico) e temperatura/umidade operacional. Para medições de alta precisão, atente para ruído elétrico, necessidade de cabeamento trançado e filtros RC locais. Especificações de tempo de amostragem e latência determinam se o módulo é adequado para controle em malha fechada com requisitos de tempo real.

Compatibilidade com sensores e atuadores: verifique compatibilidade de impedância, necessidade de alimentação de loop (24 V) e limite de corrente para relés. Em ambientes com ruído eletromagnético elevado, siga normas IEC 61000‑4‑4 e 61000‑4‑5 e use supressão/transient voltage suppressors conforme necessário. Para aplicações em subestações, avaliações adicionais de descargas atmosféricas (surge) são recomendadas.

Notas de aplicação: evite usar o módulo como fonte de potência para cargas significativas; prefira relés de intermediação para cargas de motor. Documente procedimentos de manutenção e planos de atualização de firmware para reduzir risco de segurança e garantir conformidade com políticas de TI/OT.

Importância, benefícios e diferenciais do WISE‑7117 Módulo E/S Inteligente da ICP DAS

Benefícios operacionais e de custo

O WISE‑7117 reduz OPEX ao possibilitar monitoramento remoto e alarmes configuráveis, diminuindo visitas de manutenção e tempo de inatividade. Em projetos distribuídos, o CAPEX pode ser reduzido ao evitar cabeamento extenso e utilizar múltiplos módulos próximos aos sensores. A escalabilidade é favorecida por protocolos padronizados (Modbus TCP/MQTT) que simplificam integração com SCADA e plataformas cloud.

Outra economia surge na fase de manutenção: diagnóstico remoto, logs e watchdogs embutidos permitem resolver falhas sem intervenção in loco em muitos casos. Em iniciativas IIoT, o processamento de borda (edge) diminui o tráfego para a nuvem e reduz custos de transferência e latência, além de melhorar privacidade de dados operacionais.

Do ponto de vista de disponibilidade, a existência de redundância de rede e recursos de auto‑recuperação (reboot por watchdog) diminui MTTR (Mean Time To Repair) e melhora o SLA. Esses benefícios tornam o WISE‑7117 uma escolha eficiente para operações 24/7 em utilities e plantas industriais.

Diferenciais técnicos da ICP DAS no produto

A ICP DAS integra protocolos industriais nativamente, oferecendo firmwares testados para interoperabilidade com sistemas como Ignition, Wonderware e outros. O suporte técnico e a documentação técnica detalhada são diferenciais cruciais em projetos críticos. A robustez de hardware, com isolamento galvânico e filtros EMI, é projetada para ambientes industriais severos.

Recursos de segurança, como suporte a TLS para MQTT/HTTPS e políticas de autenticação, permitem encaixar o dispositivo em arquiteturas conformes à IEC 62443. Além disso, a ICP DAS costuma fornecer ferramentas de configuração web UI, utilitários de diagnóstico e APIs para automação de deployment, o que acelera comissionamento e manutenção.

Finalmente, a integração com ecossistema de gateways e módulos auxiliares da ICP DAS facilita upgrades e customizações sem reengenharia massiva, reduzindo riscos em projetos de modernização.

Guia prático — Como instalar e configurar o WISE‑7117 Módulo E/S Inteligente da ICP DAS

Requisitos prévios e checklist de materiais

Antes da instalação, verifique: modelo correto do WISE‑7117, fontes de alimentação (12–48 VDC conforme especificação), cabos trançados blindados para sinais, terminais de aterramento, e um PC para configuração via web UI. Tenha em mãos documentação dos sensores/atuadores (range, saída, impedância) e credenciais de rede para IP estático/DHCP. Planeje também um plano de firmware/backup de configuração.

Checklist de ferramentas: chave de fenda isolada, multímetro, alicate de crimpagem, etiquetas para identificação de terminais e um osciloscópio para verificação de sinais em aplicações críticas. Em ambientes com risco de surto elétrico, inclua supressores e para‑raios no escopo. Prepare um plano de rollback caso o firmware exatamente configurado apresente comportamento inesperado.

Documente um plano de testes pós‑instalação (amostragem, alarmes, latência) e definA responsáveis e janelas de manutenção para minimizar impacto operacional.

Instalação física e fiação (montagem DIN, aterramento, sinais)

Monte o WISE‑7117 em trilho DIN com fixação segura e espaço de ventilação adequado. Aterramento correto é fundamental: conecte o terminal PE ao barramento de terra da instalação para reduzir ruído e garantir segurança contra falhas. Separe cabos de potência de cabos de sinal e evite passagem paralela a cabos de alta tensão para reduzir acoplamento.

Ao fazer fiação de sensores 4–20 mA, mantenha loop consistente (não interrompa a alimentação do loop) e utilize terminais de entrada adequados. Para entradas digitais, habilite debounce quando houver sinais com ruído. Para saídas de relé, verifique a classificação de corrente/voltagem e utilize contatos auxiliares ou contator quando necessário para cargas elevadas (motores).

Use etiquetas nos terminais e documente o mapeamento I/O para facilitar manutenção futura. Faça testes de continuidade e isolamento antes de energizar.

Configuração de rede e acesso (IP estático/DHCP, web UI, ferramentas ICP DAS)

O WISE‑7117 geralmente oferece web UI para configuração inicial; conecte um PC à mesma sub‑rede e acesse o IP padrão ou utilize ferramenta de discovery. Defina IP estático para instalações industriais com VLANs OT, ou DHCP com reserva se a rede centralizada controlar endereçamento. Mude senhas padrão e implemente contas com privilégios limitados.

Habilite protocolos necessários — Modbus TCP para SCADA legado, MQTT/HTTP para arquiteturas IIoT — e configure TLS se disponível. Use VLANs e firewalls para isolar tráfego OT/IT conforme boas práticas e normas de segurança. Faça backup da configuração após parametrizar I/O, alarmes e logging.

Inclua etapas de firmware upgrade planejadas em ambiente de teste, e registre versões para auditoria. Ferramentas ICP DAS auxiliam na mass deployment e monitoramento de dispositivos.

Parametrização de I/O, alarmes e logging

Mapeie cada canal: tipo sensor, faixa, resolução e filtros (ex.: média móvel, debounce). Configure thresholds de alarme com hysteresis para evitar chattering. Para entradas analógicas sensíveis, defina calibração e verifique linearização se necessário (sensores não lineares).

Configure logging local em memória circular e envio periódico a servidores via MQTT/REST para armazenamento central. Determine políticas de retenção e frequência de amostragem: por exemplo, 1 s para controle de bombas, 1 min para telemetria de nível. Para dados críticos, habilite timestamping com RTC sincronizado via NTP.

Implemente notificações (e‑mail/SMS) por triggers críticos e roteie logs para sistemas de manutenção preditiva. Teste alarmes em cenário real com redundância simulada.

Testes, validação e checklist pós‑instalação

Realize testes de funcionalidade: leitura de cada canal, acionamento de relés, envio de pacotes Modbus/MQTT e validação de timestamps. Meça latência ponta‑a‑ponta e perda de pacotes sob carga. Verifique comportamento de reboot e watchdog, além de testes de falha de energia.

Execute ensaios de EMC básicos (verificação de ruído) e simule transientes de rede para validar surtos e proteção. Confirme políticas de backup/restore funcionam e que logs atendem requisitos legais e operacionais. Documente resultados e atualize diagrama elétrico e planilha de I/O.

Por fim, entregue checklist ao cliente com instruções de operação, manutenção e contatos técnicos para suporte.

Integração com sistemas SCADA/IIoT para WISE‑7117 Módulo E/S Inteligente da ICP DAS (inclui Modbus TCP, MQTT)

Protocolos suportados e modos de comunicação (Modbus TCP, MQTT, REST, OPC UA)

O WISE‑7117 suporta Modbus TCP para integração direta a SCADA tradicionais e MQTT/HTTP (REST) para arquiteturas IIoT e cloud. Modbus TCP é preferível para polling determinístico e compatibilidade com PLCs/SCADA, enquanto MQTT é ideal para publish/subscribe, baixa largura de banda e integração com plataformas analíticas. OPC UA pode ser alcançado via gateway quando necessário para padronização semântica.

Escolha do protocolo depende do caso de uso: use Modbus TCP para aquisição periódica de tags e garantia de determinismo; utilize MQTT para telemetria de grande escala, compressão de dados e integrações com analytics. REST é útil para chamadas pontuais e configuração remota, mas não para streaming de alta frequência.

Implemente TLS/SSL para MQTT/HTTPS e segregue redes OT/IT usando VLANs e firewalls para mitigar risco. Mapeie claramente quais dados vão para cloud e quais permanecem locais por razões regulatórias ou latência.

Arquitetura de integração com SCADA (ex.: Ignition, Wonderware, Citect)

Topologia recomendada: WISE‑7117 em borda comunica via Modbus TCP a servidores SCADA (Ignition, Wonderware) em uma VLAN OT; paralelamente publica eventos críticos via MQTT para uma plataforma IIoT. Use polling escalonado para evitar picos: grupo de tags com ciclos diferentes conforme criticidade. Em instalações grandes, adote gateways para agregação e tradução de protocolos.

No SCADA, crie tags com nomenclatura padronizada e use Quality Flags para representar status dos canais. Configure Timeouts, retries e políticas de reconexão. Para integração com Historian/PI System, preferir conexões baseadas em buffer local e envio por lotes para tolerância a perda de link.

Documente arquitetura e fluxos de dados para auditoria e manutenção, e implemente monitoração de saúde dos dispositivos via SNMP ou heartbeats MQTT.

Estratégias IIoT: edge computing, gateways e segurança (TLS, autenticação)

Implemente processamento de borda (filtragem, thresholds, compressão) no WISE‑7117 para reduzir tráfego e expor apenas eventos relevantes. Use gateways para tradução de protocolos (por exemplo, Modbus→OPC UA) e para implementação de camadas adicionais de segurança e roteamento. Autenticação mútua, TLS e rotação de certificados são práticas recomendadas alinhadas à IEC 62443.

Planeje políticas de atualização segura de firmware e segregação de redes (Zero Trust OT onde aplicável). Utilize VPNs para túneis seguros quando dispositivos em campo precisem comunicar com data centers. Monitore logs de autenticação e eventos para detectar anomalias.

Equilibre latência e segurança: para loops de controle críticos, mantenha lógica local; para analytics, centralize dados na nuvem.

Exemplo prático de integração MQTT/Modbus com fluxograma

Fluxo típico: sensores → WISE‑7117 (edge) [leitura A/D, filtro] → publica tópico MQTT com payload JSON (telemetria) → broker MQTT (TLS) → consumidor (dashboard/analytics) e/ou bridge para Modbus/SCADA. Em paralelo, O SCADA faz polling Modbus TCP para leituras de redundância e controle com QoS definido.

No WISE‑7117, configure publish interval, tópico por equipamento e quality flags. No broker configure retenção e ACLs por cliente. No consumidor, implemente parsers, armazenamento em timeseries DB e dashboards com alertas. Este padrão garante resiliência e compatibilidade com múltiplas camadas de software.

Implemente teste de carga e validação de perda/recuperação para garantir que a arquitetura aguente condições reais de operação.

Exemplos práticos de uso do WISE‑7117 Módulo E/S Inteligente da ICP DAS e Modbus TCP, MQTT

Projeto A — Monitoramento remoto de tanque: sensores, I/O e alarmes

Projeto: tanque com sensor de nível 4–20 mA, sensor de temperatura (0–10 V) e boia digital para alta/baixa. O WISE‑7117 lê sinais analógicos e digitais, aplica filtros, e publica via MQTT para plataforma cloud. Alarme de nível crítico configura threshold com hysteresis para evitar oscilação.

Resultados esperados: redução de visitas físicas, alertas em tempo real e histórico para análise de consumo. Métricas: diminuição de OPEX e redução de incidentes por vazamento detectados antecipadamente. Para aplicações que exigem essa robustez, a série WISE‑7117 da ICP Das é a solução ideal. Confira as especificações em https://www.lri.com.br/wise-7117-modulo-e/s-inteligente-icp-das

Projeto B — Controle automático de bombas em sistema de abastecimento

Projeto: lógica local no WISE‑7117 controla relés de bombas com prioridade, alternância por horas e proteção por sobrecorrente (via medição indireta). O módulo envia status e alarmes para SCADA via Modbus TCP e telemetria para analytics via MQTT. Redundância de rede e watchdog garantem reinício automático em falhas.

Ganho operacional: economia de energia pelo ajuste dinâmico e extensão da vida útil das bombas por alternância e manutenção preditiva. Métricas de sucesso incluem redução de paradas não planejadas e consumo energético otimizado.

Faça um piloto em uma estação para validar tempos de resposta, dimensionamento de relés e proteções elétricas antes da expansão em larga escala.

Projeto C — Aquisição de dados para análise preditiva e manutenção

Projeto: coleta de vibração, corrente e temperatura em motores, com amostragem a 1–10 s, envio via MQTT para pipeline de machine learning. O WISE‑7117 atua como pré‑processador, calculando RMS e alertas locais. Dados históricos alimentam modelos de falha e planejamento de manutenção.

Impacto: transição de manutenção corretiva para preditiva, redução de custo e downtime. Métricas: aumento do MTBF efetivo e redução do MTTR. Para escalar, padronize modelos de dados e políticas de retenção.

Comparações técnicas, produtos similares e erros comuns com o WISE‑7117 Módulo E/S Inteligente da ICP DAS

Tabela comparativa: WISE‑7117 vs outros módulos ICP DAS

Consulte datasheets oficiais e entre em contato com LRI para comparativo detalhado para seu caso. Veja também mais conteúdos técnicos no blog: https://blog.lri.com.br/switches-industriais-e-iot-integrando-automacao-e-conectividade/ e https://blog.lri.com.br/protocolos-industriais/

Erros comuns de configuração e instalação (e correções)

Erros frequentes incluem endereçamento IP incorreto, falta de aterramento que gera ruído e leituras instáveis, e uso de relés sem intermediação para cargas elevadas. Corrija configurando IP estático adequado ou reservas DHCP, garantindo aterramento robusto e usando contatores quando necessário.

Outro problema é não configurar debounce/filtragem, causando alarmes falsos; resolver ajustando parâmetros de software no WISE‑7117. Falhas de segurança ocorrem quando senhas padrão são mantidas e TLS não é habilitado; implemente políticas de hardening e rotação de credenciais.

Para diagnóstico, use logs locais, ping/trace e ferramentas de captura de pacotes; mantenha um checklist de verificação antes de colocar em operação.

Considerações técnicas avançadas (filtragem, sincronização, tempos reais)

Para aplicações de controle rápido, analise tempos de amostragem por canal, jitter e latência de rede. Implemente sincronização por NTP e timestamps para correlação entre dispositivos. Para sinais ruidosos, utilize filtragem digital (média móvel, Kalman) no edge antes do envio.

Se precisar de determinismo extremo, mantenha a lógica de controle no PLC local e use o WISE‑7117 apenas para telemetria. Em cenários distribuídos com muitos nós, dimensione o broker MQTT e implemente QoS adequado para garantir entrega de mensagens críticas.

Planeje testes de estresse e monitore métricas de performance para ajustar parâmetros finos e garantir comportamento previsível.

Conclusão

Resumo estratégico e próximos passos (apontando para o futuro)

O WISE‑7117 Módulo E/S Inteligente da ICP DAS é uma solução madura para integração entre sensores/atuadores e plataformas SCADA/IIoT, combinando I/O flexível, protocolos industriais e recursos de edge computing. Para projetos que buscam escalabilidade, segurança e redução de custos operacionais, o WISE‑7117 é uma opção técnica e comercialmente adequada. Recomenda‑se um roadmap: piloto → validação de integração → escala com governança OT/IT.

Adote práticas de segurança (IEC 62443), verifique compatibilidade elétrica e realize testes de campo com logs e métricas para ajustar implementação. Para aplicações que exigem essa robustez, a série WISE‑7117 da ICP Das é a solução ideal. Confira as especificações detalhadas e solicite suporte técnico em: https://www.lri.com.br/wise-7117-modulo-e/s-inteligente-icp-das

Contato técnico e comercial — como solicitar suporte, demonstração ou cotação

Para solicitar amostras, demonstração ou cotação, prepare: quantidade desejada, topologia de rede, lista de sensores/atuadores, requisitos de protocolo e faixa ambiental. Entre em contato com a equipe LRI para análise técnica e proposta comercial. Visite o catálogo de produtos e outras soluções complementares em https://www.lri.com.br/ e explore artigos técnicos relacionados em nosso blog: https://blog.lri.com.br/

Convido você a comentar abaixo com dúvidas técnicas, cenários específicos ou solicitações de comparativos detalhados — nossa equipe técnica responderá. Pergunte sobre taxas de amostragem, isolamento, integração com seu SCADA ou políticas de segurança para seu projeto.
