Introdução
O módulo ES‑FRNet DO isolado de 16 canais é uma solução de E/S remota da ICP DAS projetada para aplicações de acionamento digital em ambientes industriais. Este módulo reúne 16 saídas digitais (DO) com isolamento por canal e interfaces de comunicação robustas para integração em arquiteturas IIoT e SCADA. Desde o primeiro parágrafo, importantes termos — módulo ES‑FRNet DO isolado de 16 canais, saídas digitais isoladas, integração Modbus — aparecem naturalmente, garantindo otimização semântica para buscadores técnicos.
Em linhas gerais, o produto atua como um conversor físico entre rede industrial (Ethernet/fieldbus) e sinais de saída para contatores, relés e válvulas, mantendo isolamento galvânico para proteção de instrumentos sensíveis. A arquitetura típica inclui alimentação dedicada, barramento de comunicação FRNet/Ethernet e terminais de saída em bornes ou conectores removíveis, com diagnóstico embarcado e LEDs de sinalização por canal.
Projetado para integradores, engenheiros de automação e equipes de manutenção, o módulo é adequado para instalações que exigem alta densidade de canais digitais com confiabilidade comprovada. A robustez elétrica e conformidade com normas de compatibilidade eletromagnética (IEC 61000) e segurança funcional tornam-no aplicável em setores como utilities, energia e manufatura.
O que é o módulo ES‑FRNet DO isolado de 16 canais?
O módulo ES‑FRNet DO isolado de 16 canais é um dispositivo de aquisição de dados e atuação digital capaz de controlar 16 cargas digitais independentes. Cada canal DO fornece um contato eletrônico ou saída transistor/relé com isolamento galvânico, o que significa que falhas em um circuito não afetam outros, essencial para reduzir riscos de propagação de falhas.
A função básica é receber comandos via protocolo de rede (por exemplo, Modbus/TCP ou FRNet) e comutar as saídas conforme a lógica do controlador/SCADA. A unidade costuma incluir funções de diagnóstico, proteção contra sobrecorrente e indicação por LED por canal, o que facilita comissionamento e manutenção.

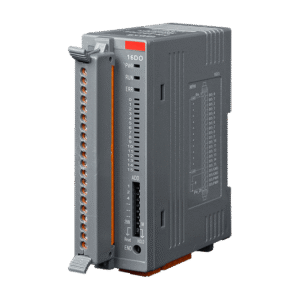

Arquitetonicamente, o módulo é montado em trilho DIN, com design modular para instalação em painéis elétricos. Ele integra-se a gateways, PLCs e sistemas SCADA, fornecendo baixa latência e capacidade de resposta para intertravamentos e comandos de segurança não críticos.
Principais aplicações e setores atendidos pelo módulo ES‑FRNet DO isolado de 16 canais
O módulo atende processos industriais que exigem controle de atuadores digitais: acionamento de contatores, bobinas de relés, válvulas solenóide e sinais de alarme. Em fábricas, é usado para intertravamentos, sequenciamento de máquinas e linhas de produção automatizadas.
No setor de utilities e saneamento, controla bombas, válvulas e composições redundantes, possibilitando estratégias de failover e comissionamento remoto. Em energia e subestações, é empregado em painéis auxiliares e automação de proteções não críticas, com ênfase em isolamento para evitar loops de terra.
Em automação predial e edifícios inteligentes, o módulo gerencia iluminação, HVAC e alarmes. A integração com IIoT o torna adequado para monitoramento remoto de ativos, reduzindo tempo de resposta e otimizando manutenção preditiva.
Especificações técnicas do módulo ES‑FRNet DO isolado de 16 canais com saídas digitais isoladas
As especificações-chave incluem: 16 canais DO, isolamento galvânico por canal (ex.: 2500 VDC), tensão de saída conforme versão (24 VDC tipicamente), consumo em operação e faixa de temperatura industrial. Outros parâmetros críticos são tempo de comutação, corrente máxima por canal e MTBF declarado pelo fabricante.
Dados elétricos típicos: saída transistorizada para cargas DC com proteção contra sobrecorrente, capacidade de 0,5 A a 2 A por canal conforme modelo, e diagnósticos de curto-circuito. Em função do uso industrial, certificações EMC (IEC 61000) e segurança elétrica são pontos a conferir.
A conectividade inclui interfaces FRNet/Ethernet e opções de protocolo (Modbus/TCP, MQTT via gateway), LEDs para estado de canal, e conector de alimentação com proteção contra inversão de polaridade. Consulte o manual do produto para valores exatos e limites de operação.
Tabela de especificações técnicas (resumo rápido)
| Parâmetro | Valor típico |
|---|---|
| Nº de canais DO | 16 |
| Tipo de isolamento | Isolamento galvânico por canal (≈2500 VDC) |
| Tensão de saída | 24 VDC (versão padrão) |
| Corrente por canal | 0,5 A – 2 A (modelo específico) |
| Interface de comunicação | FRNet / Modbus/TCP (Ethernet) |
| Consumo de alimentação | < 3 W (varia conforme carga) |
| Temperatura de operação | -20 °C a +70 °C |
| Montagem | Trilho DIN |
| Dimensões / Peso | Consulte ficha técnica |
| Certificações | EMC IEC 61000, conformidade CE |
| MTBF | Conforme IEC 61709 (valor no datasheet) |
Interfaces elétricas e de comunicação
As saídas digitais podem ser transistor PNP/NPN ou relés, dependendo do modelo — para cargas AC/DC verifique a especificação. Os bornes são tipicamente removíveis para facilitar manutenção, e os canais trazem proteção por fusível ou limitador interno para evitar danos em curto-circuitos.
A alimentação é tipicamente 24 VDC, com faixa de tolerância e proteção contra inversão de polaridade. Especial atenção a limites de corrente total do módulo e à necessidade de dissipação térmica em painéis compactos.
Em comunicação, o módulo integra-se via FRNet ou Modbus/TCP, permitindo mapeamento de tags em PLC/SCADA. Alguns modelos suportam gateway para MQTT/OPC UA, facilitando integração IIoT com segurança e criptografia a nível de transporte.
Condições ambientais, qualificações e certificações
Projetado para ambientes industriais, o módulo opera comumente entre -20 °C e +70 °C, com umidade relativa até 95% sem condensação. O grau de proteção dependente do invólucro do painel (IP20 em montagem de trilho DIN).
Certificações típicas incluem conformidade EMC segundo IEC 61000, e rotas de homologação CE/ROHS. Para aplicações médicas ou críticas, verifique normas aplicáveis (IEC/EN 62368-1 para equipamentos eletrônicos ou IEC 60601-1 quando pertinente, embora dispositivos de E/S industriais geralmente não sejam classificados como equipamentos médicos).
Recomenda-se avaliar especificações de vibração e choque, especialmente em aplicações móveis ou OEM, e confirmar MTBF e testes de vida util constantes na ficha técnica.
Importância, benefícios e diferenciais do módulo ES‑FRNet DO isolado de 16 canais
O isolamento por canal aumenta a confiabilidade do sistema ao evitar propagação de falhas, reduzindo downtime e riscos elétricos. A densidade de 16 canais por módulo otimiza espaço em painéis, reduz cabeamento e complexidade de racks.
Diferenciais incluem diagnósticos embarcados, latência baixa e compatibilidade com protocolos industriais padrão. A capacidade de integração com gateways IIoT e SCADA facilita estratégias de monitoramento remoto e manutenção preditiva.
Além disso, a padronização para trilho DIN e a modularidade permitem escalabilidade do sistema, compatível com requisitos de Indústria 4.0 para digitalização de processos e conectividade entre OT e IT.
Benefícios operacionais e ganhos de confiabilidade
Isolamento galvanico reduz loops de terra e problemas de ruído, aumentando a disponibilidade operacional. A redundância de canais e a possibilidade de rede em topologias redundantes contribuem para maior tolerância a falhas.
Diagnósticos por canal permitem identificação rápida de falhas (curto, sobrecarga, circuito aberto), acelerando MTTR (Mean Time To Repair). A digitalização dos estados de saída facilita auditorias e históricos em SCADA.
Com menos falhas e manutenção preditiva, as operações obtêm ganhos em OEE (Overall Equipment Efficiency) e redução de custos operacionais ao longo do ciclo de vida.
Impacto econômico e ROI
Ao consolidar 16 saídas em um único módulo, há redução de custos com cabeamento, terminais e espaço em painel. A diminuição do tempo de comissionamento e a facilidade de integração reduzem CAPEX e OPEX iniciais.
Exemplos de ROI incluem redução de tempo de parada, menor necessidade de estoque de peças de reposição e custos de mão-de-obra reduzidos por via de diagnósticos remotos. Em projetos de larga escala, o retorno é acelerado pela padronização.
Para aplicações que exigem essa robustez, a série ES‑FRNet DO isolado da ICP Das é a solução ideal. Confira as especificações completas na página do produto: https://www.lri.com.br/aquisicao-de-dados/modulo-de-es-frnet-com-do-isolado-de-16-canais-11007
Diferenciais técnicos frente ao mercado
O isolamento por canal é um diferencial direto frente a módulos com isolamento em blocos, pois minimiza influencia cruzada. A densidade de 16 DO em formato compacto reduz complexidade do painel.
Compatibilidade com FRNet e Modbus/TCP facilita retrofit em instalações legadas e modernização rumo à Indústria 4.0. A existência de opções com proteção e diagnóstico embarcado eleva a segurança funcional.
Comparado a concorrentes, a ICP DAS oferece documentação técnica detalhada, suporte a integradores e módulos complementares para entradas/saídas analógicas, o que facilita projetos integrados.
Guia prático de instalação e uso do módulo ES‑FRNet DO isolado de 16 canais
Antes de instalar, verifique a documentação e certifique-se de que o painel oferece espaço, ventilação e alimentação apropriada. Confirme o tipo de carga e potência das saídas para dimensionar cabos e proteção.
A montagem em trilho DIN deve respeitar distâncias para dissipação e conformidade com normas de segurança. Use ferramentas isoladas e siga procedimentos de bloqueio/etiquetagem durante intervenções.
Ao energizar, acompanhe LEDs de status e realize testes básicos de comutação em vazio antes de conectar cargas finais. Registre configurações e endereços de rede para facilitar manutenção futura.
Pré‑requisitos antes da instalação
Valide tensão de alimentação e polaridade; confirme fusíveis ou proteções upstream. Garanta aterramento do painel conforme prática industrial para controlar ruído e descargas estáticas.
Prepare esquemas elétricos com indicação de cada canal DO e proteger cargas inductivas com snubbers ou diodos conforme necessário. Tenha ferramentas e EPI adequados para trabalho em painel elétrico.
Assegure compatibilidade de protocolo com o sistema de supervisão e obtenha endereçamento IP ou parâmetros FRNet antes de comissionar.
Passo a passo de montagem, cabeamento e alimentação
- Desligue a alimentação principal do painel e faça lockout-tagout.
- Fixe o módulo no trilho DIN, conecte a alimentação (24 VDC) e aterramento.
- Conecte os fios das saídas aos bornes conforme diagrama, observe polaridade e use terminais isolados.
Teste cada saída com um multímetro e carga simulada, verificando indicadores LED.
Configuração de canais, testes e comissionamento
Use a ferramenta de configuração da rede para atribuir endereços e parâmetros de comunicação. Mapear cada saída para tags no SCADA e configurar alarmes de falha.
Execute testes de continuidade, carga e proteção: verifique se a corrente por canal permanece dentro dos limites e se proteções disparam corretamente em curto-circuito. Documente resultados de comissionamento.
Implemente scripts de verificação automática, se disponível, para testes periódicos e logging de eventos.
Manutenção preventiva e resolução de problemas
Agenda de manutenção inclui inspeção visual, verificação de torque dos bornes e limpeza de conexões. Testes elétricos semestrais ajudam a detectar degradação de contatos ou isolamentos.
Para falhas: verifique LEDs por canal, use multímetro para checar tensão e isolar curto-circuitos. Reponha módulos com histórico defeituoso e mantenha logs para análises.
Se persistir problema de comunicação, revise configuração de rede, cabos e níveis de tensão; atualize firmware conforme release notes do fabricante.
Integração com sistemas SCADA e IIoT para o módulo ES‑FRNet DO isolado de 16 canais
A integração SCADA envolve mapear cada canal DO como tags binárias, configurar alarmes e históricos, e garantir latência adequada para comandos críticos. A interoperabilidade com Modbus/TCP é padrão em muitos sistemas de supervisão.
Para IIoT, recomenda-se uso de gateways que convertam Modbus para MQTT/OPC UA, habilitando envio de telemetria e eventos para plataformas na nuvem. Pré-processamento no edge reduz largura de banda e aumenta segurança.
Estruture topologias com VLANs OT/IT, firewalls e autenticação para proteger comunicação. Implemente políticas de atualização de firmware e controle de acesso baseado em funções.
Protocolos e drivers suportados (ex.: Modbus, OPC UA, MQTT) saídas digitais isoladas
O módulo suporta normalmente Modbus/TCP e FRNet; via gateway é possível expor MQTT e OPC UA. Para integração com SCADA, use drivers nativos ou OPC servers que traduzam registros Modbus para tags.
Mapeamento de canais é direto: cada saída corresponde a um coil/register. Documente offset e tabela de mapeamento para evitar conflitos com outros dispositivos.
Para IIoT, gateways oferecem TLS/SSL, autenticação e compressão. Avalie latência e qualidade de serviço para garantir comportamento determinístico em comandos críticos.
Configuração em sistemas SCADA: passo a passo
- Adicione dispositivo via IP e porta Modbus/TCP.
- Configure mapeamento de coils/registradores correspondentes a cada DO.
- Defina alarme para falhas de comunicação e inconsistências de estado.
Valide com testes reais e simulações de falha.
Estratégias IIoT e gateway: coleta, pré‑processamento e envio
Use edge computing para filtrar eventos e enviar somente mudanças de estado relevantes. Agregue métricas de saúde (temperatura, consumo) para manutenção preditiva.
Implemente buffering e retries para garantir entrega em redes móveis, e criptografia para tráfego sensível. Integre eventos com CMMS para acionamento de ordens de serviço.
Segurança de rede e boas práticas de cibersegurança
Separe redes OT e IT, use firewalls e listas de controle de acesso. Habilite apenas portas e serviços necessários e registre logs de acesso.
Atualize firmware com política testada em ambiente de homologação. Utilize autenticação forte e, quando disponível, certificados para conexões seguras.
Implemente monitoramento contínuo e planos de resposta a incidentes para mitigar riscos de ataques.
Exemplos práticos de uso do módulo ES‑FRNet DO isolado de 16 canais
No controle predial, o módulo pode acionar circuitos de iluminação e HVAC, com relés em cada canal para isolamento. A integração ao BMS via Modbus permite cenários de economia de energia.
Em painéis elétricos industriais, use o módulo para intertravamento de contatores e comutação sequencial de motores. O isolamento reduz loops de terra com sensores analógicos próximos.
Em tratamento de água, comande bombas e válvulas remotas, aplicando lógica de redundância e auto-testes periódicos, minimizando falhas de serviço.
Exemplo 1: automação predial — controle de acionamentos e alarmes
Mapeie saídas para iluminação por setores e alarmes de emergência. Inclua timers e lógica central no controlador BMS; o módulo atua como camada de campo.
Implemente lógica de segurança para evitar reinício automático após falta de energia em circuitos críticos, com intertravamento em software.
Registre eventos de acionamento para auditoria energética e integração com sistemas de billing.
Exemplo 2: painel elétrico industrial — comutação e intertravamento
Use o módulo para acionar contatores de motores, implementando blocos de proteção intertravados no PLC. O isolamento por canal previne propagação de falhas entre circuitos de potência.
Adote fusíveis individuais ou disjuntores rápidos para proteção de cada saída e minimize tempo de parada usando diagnósticos remotos.
Valide tempos de comutação e sincronização para evitar condições de corrida e falhas mecânicas.
Exemplo 3: monitoramento remoto em tratamento de água e saneamento
Acione bombas alternadas com lógica de failover, monitorando estado via IIoT. Configure alarmes para fluxo anômalo ou falha de atuador.
Implemente rotina de teste automático semanal para garantir disponibilidade e registre dados para manutenção preditiva.
Use redundância de comunicação para garantir controle mesmo sob falhas de enlace.
Comparação técnica com produtos similares da ICP DAS e análise de saídas digitais isoladas
A ICP DAS oferece módulos com diferentes densidades e tipos de I/O. O ES‑FRNet DO 16 canais destaca-se pela densidade e isolamento por canal, enquanto outros modelos priorizam I/O mista (análoga + digital) ou maior robustez para ambientes extremos.
A escolha entre modelos depende de requisitos: se precisar de entradas analógicas ou alta corrente por canal, pode optar por módulos alternativos. Para integração IIoT, verifique suporte nativo a protocolos como OPC UA.
Evite comparar apenas número de canais; analise isolamento, corrente por canal, diagnósticos, certificações e compatibilidade de firmware.
Tabela comparativa: recursos, isolamento, canais e custo
| Modelo | Canais DO | Isolamento | Corrente por canal | Protocolos | Indicada para |
|---|---|---|---|---|---|
| ES‑FRNet DO 16 | 16 | Galvânico por canal | 0,5–2 A | FRNet / Modbus/TCP | Painéis compactos, IIoT |
| IO‑Relé 8CH | 8 | Isolamento por bloco | até 5 A | Modbus RTU | Cargas altas, menos canais |
| I‑8DO | 8 | Galvânico | 1 A | Modbus/TCP | Integração padrão |
Quando escolher este modelo versus outras opções ICP DAS
Escolha o ES‑FRNet DO 16 quando precisar de alta densidade com isolamento por canal e integração Ethernet. Prefira modelos com relés se as cargas exigirem correntes maiores ou AC direto.
Para projetos que exigem dados analógicos e digitais, combine módulos ou escolha uma plataforma mista. Em ambientes com vibração ou temperatura extrema, confirme as especificações ambientais.
Erros comuns ao comparar e evitar na especificação (saídas digitais isoladas)
Evite comparar apenas pelo número de canais ou preço; confirme capacidade de corrente, tipo de saída (PNP/NPN/relé), isolamento e diagnósticos. Pergunte sobre MTBF, política de firmware e suporte técnico.
Verifique requisitos de proteção das cargas (snubbers, TVS) e compatibilidade com o PLC/SCADA existente para evitar retrabalho.
Considere custos de integração e MTO (manutenção total) ao longo do ciclo de vida, não apenas o investimento inicial.
Erros comuns, armadilhas técnicas e melhores práticas com o módulo ES‑FRNet DO isolado de 16 canais
Loops de terra, dimensionamento inadequado de cabos e ausência de proteção contra sobrecorrente são causas frequentes de falha. Isolamento por canal reduz risco, mas não substitui boas práticas de aterramento.
Evite sobrecarregar canais além da corrente especificada e não ignore dissipação térmica. Use fusíveis ou disjuntores adequados e monitore temperatura ambiente.
Documente topologia de rede e mantenha backups de configurações para recuperação rápida após substituição de módulo.
Problemas elétricos frequentes e como corrigi‑los
Causas comuns: curto em saída, ruído induzido em cabos longos e inversão de polaridade. Inspecione cabos, use blindagem e ferrite se necessário, e adicione snubbers para cargas indutivas.
Caso de falha: isole o circuito problemático, meça resistência e tensão, substitua terminais corroídos e verifique fusíveis. Reavalie layout do painel se problemas persistirem.
Para comunicação intermitente, verifique interferência EMC e implemente filtros, aterramento adequado e separação física entre cabos de potência e sinal.
Testes recomendados após comissionamento
Realize testes de carga por canal, verificação de isolamento e testes de fuga. Execute testes de curto-circuito controlados para validar proteções.
Realize testes de comunicação e latência sob carga real. Documente resultados em protocolo de comissionamento.
Estabeleça rotinas de verificação periódica e registre logs para análise de tendência.
Conclusão
O módulo ES‑FRNet DO isolado de 16 canais da ICP DAS é uma solução técnica sólida para aplicações industriais que exigem alta densidade de saídas digitais com isolamento por canal, diagnóstico e integração Ethernet. Seu uso reduz riscos elétricos, simplifica cabeamento e favorece estratégias IIoT e SCADA em ambientes de manufatura, utilities e buildings.
Para projetos que exigem robustez e integração eficiente, a série ES‑FRNet da ICP Das é a solução ideal. Confira as especificações completas do modelo e solicite suporte técnico em https://www.lri.com.br/aquisicao-de-dados/modulo-de-es-frnet-com-do-isolado-de-16-canais-11007. Explore também materiais complementares e casos de uso em nosso blog técnico: https://blog.lri.com.br/ e em outras páginas de solução de aquisição de dados.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Pergunte nos comentários ou solicite uma cotação técnica — engenheiros e integradores, compartilhem dúvidas práticas que responderei com exemplos e diagramas.
