Introdução ao módulo DeviceNet Master de alta performance

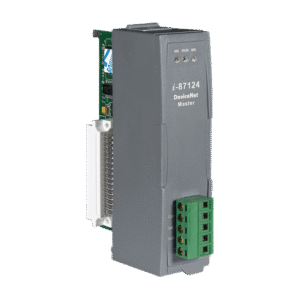

O módulo DeviceNet Master de alta performance da ICP DAS é um dispositivo de comunicação industrial pensado para atuar como master de redes DeviceNet, gerenciando troca determinística de I/O, diagnósticos e integração com controladores superiores. Baseado no protocolo DeviceNet (pilha CAN/CIP), o módulo oferece baixa latência e alto throughput para aplicações críticas em automação, suportando taxas típicas de 125/250/500 kbps e endereçamento de até 63 nós. Neste artigo técnico abordaremos arquitetura, performance, conformidade e aplicações práticas, enriquecendo com normas relevantes como IEC/EN 62368-1 (segurança eletroeletrônica) e recomendações EMC (IEC 61000 series).
A função básica do módulo é orquestrar a comunicação mestre-escravo, fornecendo serviços de leitura/escrita de assemblys, I/O cíclico e mensagens explícitas (diagnósticos e configuração). A implementação inclui watchdogs, buffers de dados e mecanismos de retry que garantem robustez em ambientes eletromagneticamente ruidosos. Conceitos importantes para avaliação técnica incluem MTBF (Mean Time Between Failures), fator de potência (PFC) em fontes internas e latência end-to-end para I/O cíclico — parâmetros críticos para sistemas determinísticos.
A linguagem deste conteúdo é técnica e orientada à ação: você encontrará instruções de instalação DeviceNet, práticas para diagnóstico de rede, parâmetros de integração SCADA e comparativos com outras soluções ICP DAS e concorrentes. Use este material para especificar, projetar e comissionar redes DeviceNet em plantas industriais, utilities e máquinas OEM.
Principais aplicações industriais do módulo DeviceNet Master de alta performance e setores atendidos
O módulo é indicado para linhas de produção com alto dinamismo, como automação fabril e embalamento, onde ciclos rápidos exigem troca determinística de I/O. Em embaladoras e linhas pick-and-place, o ganho em latência e estabilidade reduz variação de tempo de ciclo, aumentando rendimento e qualidade do processo. Além disso, a capacidade de mapear grande número de pontos facilita integração de sensores e atuadores distribuídos.
Setores como papel e celulose, sucroalcooleiro e intralogística se beneficiam da robustez à interferência eletromagnética e proteção contra ambientes úmidos/poeirentos. Em utilitários (água e efluentes) e óleo & gás, o módulo facilita comunicações determinísticas entre PLCs e racks remotos, otimizando supervisão e automação de válvulas, medidores e atuadores. A conformidade com normas de segurança e EMC é crítica nesses setores para atender auditorias e requisitos regulatórios.
No contexto de IIoT e Indústria 4.0, o módulo funciona como ponte entre o nível campo DeviceNet e camadas edge/SCADA, provendo dados de telemetria, contadores de erro e estatísticas (ex.: latência média, taxa de retransmissões) úteis para manutenção preditiva. Seu uso é recomendado em projetos onde o ROI é medido por redução de downtime e aumento do tempo produtivo.
Especificações técnicas do módulo DeviceNet Master de alta performance (tabela resumida)
Tabela de especificações essenciais
| Campo | Especificação típica |
|---|---|
| Modelo | Módulo DeviceNet Master de alta performance (ICP DAS) |
| Interface | 1 porta DeviceNet (CAN physical layer) |
| Velocidade de barramento | 125 / 250 / 500 kbps (selecionável) |
| Topologia suportada | Linear (drop), star (com cuidado), max 63 nós |
| Consumo | Typical 200 mA @ 24 VDC (varia por modelo) |
| Alimentação | 24 VDC (18–30 VDC), proteção contra inversão |
| Temperatura de operação | -20 °C a +60 °C |
| Grau de proteção | IP20 (opcional carcaça selada para IP65) |
| Certificações | CE, FCC, RoHS; EMC conforme IEC 61000 series |
| Dimensões e peso | Ex.: 120 x 22.5 x 100 mm; ~150 g |
| Entradas/saídas lógicas | Mapping de I/O remoto via Assemblys DeviceNet |
| Protocolos suportados | DeviceNet (CIP), integração via OPC/Modbus (gateway) |
Notas sobre limites operacionais e conformidade
As tolerâncias elétricas incluem alimentação 18–30 VDC, com proteção contra surtos e engenharia de aterramento recomendada para reduzir loops de terra. Para EMC/CE, seguir recomendações IEC 61000-4-2 (ESD), 4-4 (burst) e 4-5 (surge); a instalação deve incluir filtros e blindagem quando próximo a inversores ou cabos de potência. Embora o dispositivo não seja equipamento médico, citar normas como IEC/EN 62368-1 e IEC 60601-1 fornece referência de boas práticas para segurança elétrica e isolamento em projetos críticos.
Recomenda-se também observar MTBF declarado pelo fabricante para estimativa de disponibilidade e planejar redundância ou hot-swap em aplicações críticas. Em instalações com requisitos de isolamento aumentados, avaliar versões com galvanic isolation na porta DeviceNet e implementação de terminadores 120 Ω em ambas extremidades do barramento para manter integridade do CAN.
Importância, benefícios e diferenciais técnicos do módulo DeviceNet Master de alta performance
A adoção deste módulo resulta em ganho de determinismo, menor latência e maior throughput de dados I/O, impactando diretamente na performance de máquinas e processos. Comparado a masters genéricos, o módulo oferece buffers dedicados e prioridades de mensagens que reduzem jitter em I/O cíclico, essencial para sincronização de eixos e controle de movimento. Esses ganhos convertem-se em ROI pela redução de peças rejeitadas e tempos de ajuste.
Em confiabilidade, os recursos de diagnóstico embutidos (contadores de erro CAN, alarmes de timeout, logs de eventos) e o suporte a watchdogs de aplicação permitem identificar degradações antes de falhas críticas. A manutenção preditiva é facilitada pelo acesso a métricas como taxa de retransmissões e tempo médio entre falhas (MTBF), permitindo decisões de substituição programada e estoque reduzido de sobressalentes.
Diferenciais de projeto incluem tolerância a ruído com filtros de common-mode, buffers de recepção e transmissão dimensionados, e compatibilidade com masters e slaves DeviceNet de diferentes fabricantes. A presença de filtros configuráveis e modos de retry avançados garante interoperabilidade em redes heterogêneas, mantendo desempenho mesmo com nós legacy.
Benefícios operacionais e de manutenção
Operacionalmente, o tempo de comissionamento é reduzido por ferramentas de configuração e autodocumentação da topologia. A detecção automática de nós DeviceNet e mapeamento de assemblys agilizam o start-up. Em manutenção, LEDs de status, contadores de erros e logs simplificam diagnósticos, permitindo correções rápidas sem paradas prolongadas.
A redução de downtime é obtida com monitoramento contínuo de parâmetros críticos e alarmes configuráveis que acionam ações de mitigação (redução de carga, failover). Para plantas 24/7, suporte a topologias redundantes e estratégias de fallback (por exemplo, relays locais ou I/O críticos off-line com lógica redundante) aumentam disponibilidade.
Ferramentas de firmware e atualizações OTA (ou via console) possibilitam correções rápidas e novas funcionalidades sem troca física do hardware, reduzindo OPEX. O planejamento de manutenção baseado em métricas (p. ex., aumento de erros CAN) entrega valor imediato.
Diferenciais de projeto e engenharia
O projeto inclui watchdog hardware, buffers de FIFO para garantir integridade em picos de tráfego e mecanismos de priorização CAN para mensagens críticas. Componentes com especificação industrial estendem vida útil e resistência a vibração/choque. A implementação do protocolo CIP segue especificações DeviceNet, assegurando compatibilidade com stacks comprovadas.
A tolerância a ruído é obtida por isolamento galvânico opcional entre porta DeviceNet e alimentação, bem como filtragem EMI. O firmware contempla diagnósticos avançados e modos de operação (cíclico, polled, change-of-state) para diferentes requisitos de aplicabilidade. Essas características ampliam a aplicabilidade em cenários OEM e plantas.
Compatibilidade com uma ampla gama de slaves DeviceNet e capacidade para custom drivers facilita integração em ambientes mistos, reduzindo retrabalho de engenharia.
Guia prático de instalação e configuração do módulo DeviceNet Master de alta performance: passo a passo
Antes de instalar, realize checklist de segurança e ferramentas: multímetro, alicates, chaves torque, pinças ESD e terminadores 120 Ω. Verifique a versão de firmware, documentação técnica e requisitos de alimentação (24 VDC estabilizada). Faça precauções ESD e desconecte alimentação antes de fiação; confirme espaço para dissipação térmica conforme ficha técnica.
Durante a fiação, mantenha cabos DeviceNet separados de cabos de potência; utilize cabo trançado blindado com drain-wire e aterre o blind corretamente em apenas um ponto. Coloque terminadores de 120 Ω nas extremidades do barramento e, se necessário, use bias resistors ou repeaters para linhas longas. Respeite topologias permitidas (linear com drops) e limite de comprimento conforme velocidade (ex.: 500 kbps ≈ 100 m, 125 kbps ≈ 500 m dependendo do cabo).
Na configuração via software, defina endereço DeviceNet, baudrate, filtros e timeouts. Configure assembly mapping para I/O cíclico e parâmetros de watchdog. Teste com ping/can monitor e valide leitura/escrita de tags; salve configuração e documente versionamento do firmware.
Preparação e checklist antes da instalação
Confirme ambiente (temperatura, poeira, vibração) e fonte 24 VDC com PFC se necessário. Verifique disponibilidade de ferramentas e planos de aterramento. Arquive documentação técnica e planilhas de I/O para mapeamento.
Implemente bloqueios elétricos e sinalização para segurança durante o comissionamento. Assegure que pessoal esteja treinado em procedimentos de instalação DeviceNet. Tenha peças de reposição como terminadores, conectores e fusíveis.
Valide integridade física do módulo e atualize firmware para a versão recomendada pelo fabricante antes da energização.
Fiação e topologia recomendada (DeviceNet)
Use cabo DeviceNet (2 condutores CAN + drain + shield) com impedância característica adequada. Evite star topology; prefira linha com drops curtos. Instale terminadores 120 Ω em ambas extremidades e não em nodes intermediários.
Para longas distâncias use repeaters ou switches CAN compatíveis; considere segmentação da rede em zonas para reduzir domínio de falhas. Mantenha distância mínima de cabos de potência e use caminhos separados quando possível.
Documente identificação física de cada nó (endereço, ID) e mantenha esquema elétrico atual para facilitar manutenção.
Configuração via software e parâmetros essenciais
Atribua endereço único (1–63) a cada nó e configure baudrate conforme projeto. Ajuste filtros de mensagem para reduzir carga de CPU do master; configure timeouts e políticas de retry com base na criticidade do I/O.
Mapeie assemblys de entrada/saída para variáveis do PLC/SCADA e teste com leitura cíclica e mensagens explícitas. Utilize ferramentas de diagnóstico CAN para validar timing e detectar colisões.
Registre todas mudanças de parâmetros e mantenha backup da configuração. Use logs para análise forense em caso de falhas intermitentes.
Testes de comissionamento e procedimentos de validação
Execute testes de conectividade: ping, leitura/escrita de assemblys e monitoração de LEDs. Meça latência e jitter em I/O cíclico sob carga máxima prevista. Valide comportamento em condições de erro: nó offline, flutuação de alimentação, ruído.
Documente resultados e compare com SLAs (latência, disponibilidade). Realize testes de EMC locais se necessário. Implante monitoramento contínuo após start-up.
Integração do módulo DeviceNet Master de alta performance com SCADA e plataformas IIoT
Para integração SCADA, o módulo pode atuar como gateway para mapeamento de tags DeviceNet em OPC UA/DA ou Modbus via conversor/gateway. Em arquiteturas IIoT, dados brutos e diagnósticos podem ser encaminhados para camadas edge para pré-processamento e envio via MQTT ou APIs REST para nuvem, preservando determinismo no nível de campo.
Drivers e protocolos suportados frequentemente incluem OPC UA, OPC DA, Modbus TCP/RTU e MQTT, além de APIs customizadas. O mapeamento de assemblys DeviceNet para tags SCADA exige atenção a tipos de dados, endianness e formato (signed/unsigned), bem como políticas de atualização (cyclicidade vs event-driven).
Segurança é crítica: implemente TLS para tráfego ao cloud, VPNs para conexões remotas e segmentação de rede (VLANs) para separar planos OT e IT. Considere IEC 62443 como referência para segurança OT.
Protocolos e drivers suportados para integração
Os métodos comuns de integração incluem tradução DeviceNet → OPC UA ou Modbus via gateway. Drivers nativos simplificam leitura de dados cíclicos e eventos. Para IIoT, MQTT é preferido por baixo overhead e compatibilidade com brokers.
Ao mapear dados, defina atributos de qualidade, timestamps e unidades; armazene metadados de diagnóstico para manutenção preditiva. Use SDKs do fabricante quando disponíveis para integração customizada.
Certifique-se de que o driver lida com reconexão automática, filas de mensagens e persistência para evitar perda de dados durante interrupções.
Estratégia de arquitetura IIoT: edge, gateway e nuvem
Arquitetura recomendada: o módulo alimenta um edge gateway que realiza agregação, filtragem e compressão de dados; o gateway publica para nuvem via MQTT/TLS. Isso reduz latência e preserva determinismo na camada de controle local.
Implemente políticas de retenção de dados locais e envio incremental para economizar banda. Para análises avançadas, dados podem ser encaminhados para plataformas de analytics e MES. Proteja chaves e credenciais com HSMs ou vaults.
Planeje redundância do gateway em aplicações críticas e políticas de fallback para operações locais mesmo sem conectividade cloud.
Exemplos de configuração com SCADA comerciais
Com Ignition, mapeie tags OPC UA a partir do gateway DeviceNet e use scripting para alarmes e históricos. No WinCC, configure um driver OPC e crie templates de telas com bindings diretos aos tags do módulo. Em Wonderware, utilize drivers Modbus/OPC para integrar.
Em todas plataformas, valide tempos de scan e priorize variáveis críticas. Teste cenários de failover e reconciliação de dados após restabelecimento da conexão.
Exemplos práticos de uso do módulo DeviceNet Master de alta performance (casos e tutoriais)
Caso 1: Em uma linha de montagem com múltiplos nós DeviceNet para sensores e atuadores, o módulo gerencia I/O cíclico com latência custo em plantas críticas). Realize PoC para validar interoperabilidade com seus slaves atuais.
Quando escolher o módulo DeviceNet Master de alta performance e quando optar por outro modelo
Escolha este módulo para aplicações com requisitos de baixa latência, diagnóstico avançado e suporte a ambientes industriais. Considere alternativas para soluções com múltiplas redes (EtherCAT/Profinet) ou quando a topologia exigir mais portas físicas.
Para máquinas OEM com necessidade de integração compacta e preço sensível, modelos simplificados podem ser suficientes. Para plantas modernas buscando convergência IIoT, avalie integração nativa a OPC UA como critério decisório.
Erros comuns, armadilhas e detalhes técnicos críticos ao usar o módulo DeviceNet Master de alta performance
Erros frequentes incluem terminadores ausentes, bias incorreto, endereços duplicados e mismatched baudrate. Esses problemas causam perda de pacotes, aumento de retransmissões e falhas de nó. Diagnóstico rápido requer leitura de contadores de erro e análise física do barramento.
Outra armadilha é não segmentar a rede em zonas quando o tráfego é intenso, sobrecarregando o master. Também observe loops de terra e falhas de aterramento que geram ruído e erros intermitentes. Ferramentas como CAN sniffers e os logs do módulo ajudam a identificar padrões.
Em firmware, não ignorar atualizações: correções de estabilidade e segurança podem evitar falhas. Sempre testar novas versões em ambiente controlado antes de aplicar em produção.
Problemas de comunicação mais frequentes e como diagnosticar
Sintomas: perda de I/O, nós offline, latência elevada. Causas: terminadores faltando, cabo danificado, endereços duplicados, mismatched baudrate. Correção: verificar topologia física, medir impedância, usar sniffer CAN e reiniciar nós problemáticos.
Monitore contadores de erro (CRC, ACK, form error) e logs de retransmissão. Compare padrões de erro com horários de operação de equipamentos de potência que possam gerar ruído.
Checklist de ações: inspecionar conexão shield, verificar terminação, testar nós isoladamente e atualizar firmware.
Boas práticas de manutenção e monitoramento
Implemente rotina de verificação de logs, contadores de erro e integridade de firmware. Configure alarmes para aumento progressivo de retransmissões. Realize inspeção física anual e testes de continuidade de shield.
Mantenha backup da configuração e plano de reposição rápida com módulos pré-configurados. Use monitoramento SNMP/OPC para integrar saúde do dispositivo ao sistema de gestão.
Checklist de segurança, conformidade e certificações para o módulo DeviceNet Master de alta performance
Verifique certificações CE/FCC/RoHS e conformidade com EMC (IEC 61000). Para segurança OT, mapear controles conforme IEC 62443 e aplicar segmentação de rede, regras de firewall e autenticação forte. Para segurança elétrica, seguir diretrizes de IEC/EN 62368-1 em projetos que envolvam integração com outros equipamentos.
Implemente práticas de proteção de dados: criptografia TLS para telemetria, gestão de chaves e políticas de acesso mínimo. Documente políticas de atualização e verificação de integridade de firmware.
Para contratos públicos ou setores regulados, certifique-se de manter evidências de conformidade e testes de laboratório para requisitos específicos.
Conclusão: resumo técnico e chamada para ação — Solicite cotação ou entre em contato
O módulo DeviceNet Master de alta performance da ICP DAS oferece determinismo, diagnóstico avançado e compatibilidade para integrar DeviceNet em arquiteturas modernas IIoT e SCADA. Seus diferenciais em robustez, filtros EMC e ferramentas de diagnóstico o tornam indicado para indústrias críticas que exigem alta disponibilidade e manutenção preditiva. Para aplicações que exigem essa robustez, a série módulo DeviceNet Master de alta performance da ICP DAS é a solução ideal. Confira as especificações em https://www.lri.com.br/comunicacao-de-dados/modulo-devicenet-master-de-alta-performance-com-1-porta.
Solicite uma cotação técnica ou suporte de integração com nossa equipe para avaliar MTBF, SLA e requisitos específicos de sua planta. Para aprofundar, leia outros artigos técnicos em nosso blog: https://blog.lri.com.br/ e conheça soluções relacionadas em https://www.lri.com.br/comunicacao-de-dados. Pergunte nos comentários — sua dúvida técnica pode virar um novo artigo prático.
