Módulo Devicenet Slave Isolado 8 Entradas Wet e 8 Saídas Npn

Introdução

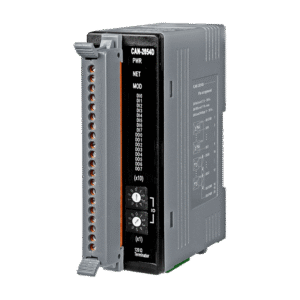

O módulo DeviceNet Slave digital isolado 8 entradas wet e 8 saídas Sink NPN é um dispositivo de aquisição e controle de I/O projetado para ambientes industriais exigentes, oferecendo isolamento reforçado entre canais de entrada/saída e a rede DeviceNet. Neste artigo técnico, engenheiros de automação, integradores e profissionais de TI industrial encontrarão definições, especificações elétricas, guias de instalação, integração SCADA/IIoT e comparativos com outros módulos ICP DAS. A palavra-chave principal — módulo DeviceNet Slave digital isolado 8 entradas wet e 8 saídas Sink NPN — e termos secundários como DeviceNet, entradas wet, sink NPN e isolamento reforçado aparecem já neste parágrafo para otimização semântica.

Apresentaremos normas e conceitos relevantes (por exemplo, ODVA DeviceNet, ISO 11898, IEC/EN 62368-1 para compatibilidade eletrotécnica e critérios de segurança) e métricas técnicas importantes como MTBF, consumo de corrente e faixas de tensão. O leitor terá acesso a tabelas comparativas e uma checklist prática para especificação e compra, com foco em aplicações de automação industrial, utilities, IIoT e Indústria 4.0. O objetivo é fornecer material suficiente para tomada de decisão técnica e implementação segura.

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Explore também conteúdos complementares sobre integração de fieldbus e práticas de aterramento em nossos artigos: https://blog.lri.com.br/integracao-devicenet-scada e https://blog.lri.com.br/boas-praticas-de-aterramento (links para leitura técnica adicional).

O que é o módulo DeviceNet Slave digital isolado 8 entradas wet e 8 saídas Sink NPN — visão geral técnica e promessa do artigo

O dispositivo funciona como um escravo DeviceNet (DeviceNet Slave) e expõe 8 canais digitais de entrada tipo wet (que detectam nível de tensão nominal, por exemplo 24 VDC) e 8 saídas do tipo Sink NPN para acionamento de cargas digitais. Como escravo DeviceNet, ele comunica seu estado e recebe comandos do controlador mestre via protocolo DeviceNet (ODVA), operando sobre a camada física CAN (ISO 11898), com suporte a diferentes taxas de baud (125/250/500 kbps).
A promessa deste artigo é entregar uma especificação técnica completa, guia de fiação, procedimentos de comissionamento e práticas de integração para reduzir riscos no comissionamento e operação. Abordaremos também conformidade com normas e recomendações para segurança elétrica e compatibilidade eletromagnética.
Para aplicações que exigem essa robustez, a série módulo DeviceNet Slave digital isolado 8 entradas wet e 8 saídas Sink NPN da ICP DAS é a solução ideal. Confira as especificações e solicite suporte técnico em: https://www.lri.com.br/aquisicao-de-dados/modulo-devicenet-slave-digital-isoladas-8-entradas-wet-e-8-saidas-sink-npn

Principais características do módulo DeviceNet Slave digital isolado 8 entradas wet e 8 saídas Sink NPN — resumo executivo de funcionamento

O módulo oferece isolamento reforçado entre as entradas, saídas e a rede DeviceNet, reduzindo loops de terra e protegendo os circuitos contra sobretensões transientes em conformidade com práticas de projeto para instalações industriais. As entradas wet tipicamente aceitam 10–30 VDC e incorporam filtragem para imunidade a ruído e rejeição de falsos pulso. As saídas Sink NPN operam por comutação ao negativo (GND), ideais para cargas como relés, contactores via drivers, ou entradas de PLC que necessitam de corrente de sink.
Como escravo DeviceNet, o módulo gerencia mensagens I/O, configuração e diagnóstico pelo mestre, suportando parâmetros DeviceNet como Node ID, baud rate e watchdog. Recursos adicionais típicos incluem diagnóstico de canal, LED de status individual por I/O, e proteção contra curto-circuito nas saídas.
No contexto de IIoT e Indústria 4.0, a unidade fornece pontos digitais confiáveis para telemetria e controle local, permitindo a extrapolação de dados para plataformas de análise via gateways DeviceNet→Ethernet/OPC/ModbusTCP.

Principais aplicações e setores atendidos pelo módulo DeviceNet — setores e casos típicos

Este módulo é indicado para automação industrial, máquinas-ferramenta, linhas de embalagem, e processos contínuos em setores como alimentos e bebidas, petróleo e gás, água e saneamento e utilities. Em máquinas automáticas, as entradas wet leem sensores de presença e fim de curso, enquanto as saídas sink acionam válvulas e atuadores discretos.
Em estações de tratamento de água e saneamento, o isolamento elétrico e a imunidade a ruídos garantem integridade de leitura em ambientes com bombas e motores, reduzindo interferência por EMI. No setor de manufatura, a densidade de I/O (8 in / 8 out) é uma boa balance entre ocupação de barramento e granularidade de controle local.
A adoção justifica-se quando há necessidade de confiabilidade, segurança elétrica e integração direta com controladores DeviceNet já instalados. Para projetos que precisam de robustez e padronização de campo, a série módulo DeviceNet Slave digital isolado 8 entradas wet e 8 saídas Sink NPN da ICP DAS oferece compatibilidade comprovada: https://www.lri.com.br/aquisicao-de-dados

Especificações técnicas do módulo DeviceNet Slave digital isolado 8 entradas wet e 8 saídas Sink NPN (tabela resumida)

Tabela de especificações técnicas

Detalhes elétricos e mecânicos explicados

As entradas wet detectam nível de tensão e exigem alimentação do sensor; diferem de entradas dry (contatos secos) que não fornecem tensão. Em cenários com sensores NPN/PNP, a correta identificação do tipo evita leituras erradas. Saídas Sink NPN comutam o polo negativo; a carga entre +V e saída é ativada quando o transistor interno fecha para GND.
O isolamento reforçado mencionado (valores típicos 1500 Vrms) é crítico para segurança funcional e proteção contra sobretensões transientes. Em projetos que seguem normas como IEC/EN 62368-1, é importante comprovar distância de fuga e isolação conforme relatório de testes. A classificação de temperatura e proteção contra EMI (EN 61000) garante operação estável em painéis industriais.
Reportes de MTBF e ratings de vida operacional são dados importantes para cálculo de disponibilidade e custo total de propriedade (TCO). Ao especificar, considere correntes de inrush, capacidade de carga contínua nas saídas e requisitos de proteção (fusíveis, limitadores).

Importância, benefícios e diferenciais do módulo DeviceNet Slave digital isolado 8 entradas wet e 8 saídas Sink NPN

A principal vantagem é a robustez elétrica: isolamento por canal reduz falhas por loops de terra e protege os dados de I/O contra surtos. Isso aumenta a confiabilidade de planta e reduz MTTR em manutenção. A detecção local de falhas por diagnóstico embarcado facilita troubleshooting sem intervenção física imediata.
Comparado a módulos genéricos, o módulo DeviceNet Slave oferece integração nativa com redes DeviceNet, redução de latência de I/O e suporte a parâmetros de diagnóstico padronizados ODVA. Isso simplifica topologias de controle distribuído e diminui a necessidade de conversores externos.
Outro diferencial é a economia de cabeamento e a gestão de pontos: 8/8 é um bom balanço entre granularidade e custo. Em projetos IIoT, estes módulos fornecem dados digitais válidos para indicadores KPI e análise preditiva, especialmente quando integrados via gateways e middleware que preservam timestamps e contexto do sinal.

Guia prático de instalação e configuração do módulo DeviceNet — Como fazer/usar

A primeira etapa é a recepção e inspeção: verifique integridade física, número de série, versão de firmware e a compatibilidade com a fonte DC do painel. Cheque documentação para requisitos de consumo (corrente) e tensão. Confirme certificados e relatórios de teste quando necessários para aprovações de projeto.
Na fiação, identifique claramente entradas wet (ligar sensores com +24 VDC) e saídas sink NPN (ligar cargas entre +V e saída do módulo). Use condutores e bitolas aprovadas e rotule terminais. A prática de aterramento em estrela para a carcaça e trilho DIN reduz ruído; veja as boas práticas listadas em nosso blog.
Ao configurar DeviceNet, atribua Node ID e baud rate coerentes com a rede, habilite watchdog e configure I/O map no mestre. Ferramentas de configuração DeviceNet ou software do fabricante simplificam a atribuição de parâmetros. Testes de comissionamento incluem leitura cíclica de entradas e acionamento de saídas, além de testes de isolamento com megômetro quando aplicável.

Preparação e verificação antes da instalação

Cheque checklist: integridade física, versão de firmware, relatório de testes EMC, correspondência de tensão e consumo da fonte, e disponibilidade de espaço no painel. Faça inventário de acessórios (terminadores CAN, jumpers). Verifique temperatura ambiente e proteções mecânicas necessárias.
Documente o Node ID desejado e as faixas de baud para evitar conflitos na rede. Planeje janela de testes e rollback para substituir rapidamente o módulo em caso de falha.
Certifique-se de que o esquema elétrico do painel esteja atualizado e que as proteções (disjuntores, fusíveis) estejam especificadas conforme corrente nominal do módulo e cargas.

Guia de fiação e aterramento (entradas wet e saídas sink NPN)

Para entradas wet: conecte +24 VDC ao terminal do sensor e retorno ao respectivo pino de entrada. Verifique polaridade; sensores PNP/NPN requerem atenção ao tipo de sinal. Utilize cabos trançados e, se necessário, blindagem conectada apenas em um ponto (terra da carcaça).
Para saídas Sink NPN: conecte a carga entre +V (alimentação da carga) e a saída do módulo; quando a saída é acionada, ela comuta para GND. Proteja cargas indutivas com diodos flyback ou supressores de transiente e considere relés intermediários para correntes maiores que a capacidade do canal.
Aterramento do trilho DIN e carcaça, e separação entre sinais de potência e sinais de controle, reduz interferência. Siga recomendações de EN 61000 para layout e cabeamento.

Configuração de DeviceNet (endereçamento, baud rate, parâmetros de rede)

Use software de configuração DeviceNet ou ferramenta do OEM para atribuir Node ID e ajustar baud rate (125/250/500 kbps). Configure I/O mapping e parâmetros de timeout/watchdog para prevenir estados indesejados.
Verifique topologia física: terminação CAN nos dois extremos do segmento e uso adequado de resistores de 120 Ω. Evite múltiplas derivações longas; siga o layout recomendado da rede para minimizar reflexões.
Registre configurações e faça backup do projeto. Em comissionamento, monitore tráfego CAN para identificar erros de CRC, collisions e mensagens perdidas.

Testes operacionais e comissionamento

Testes mínimos: leitura de cada entrada com estímulo conhecido, acionamento sequencial de saídas e verificação de consumo. Valide isolamento entre barramentos com testes apropriados.
Faça testes de carga: aplique cargas típicas nas saídas e monitore aquecimento, queda de tensão e respostas sob condições de carga. Verifique proteção contra curto em saídas.
Registre logs e alarmes iniciais; configure thresholds para diagnósticos e crie procedimentos de rollback se comportamento anômalo for detectado.

Manutenção preventiva e resolução de falhas comuns

Rotinas: inspeção visual mensal, verificação de fixação no trilho, limpeza de conexões e checagem de LEDs de falha. Atualize firmware conforme indicado pelo fabricante.
Falhas comuns: fiação invertida em entradas wet, sobrecarga nas saídas, Node ID duplicado ou terminação CAN incorreta. Use LEDs e ferramentas de diagnóstico para isolar problemas.
Em casos de falha irreparável, substituir módulo por unidade de campo e recuperar configuração por backup para minimizar downtime.

Integração com sistemas SCADA/IIoT para o módulo DeviceNet Slave digital isolado 8 entradas wet e 8 saídas Sink NPN — estratégias e melhores práticas

A arquitetura típica de integração é DeviceNet → gateway/protocolo converter → SCADA/IIoT/edge. Gateways consolidam múltiplos escravos DeviceNet em uma interface Modbus TCP, OPC UA ou MQTT para consumo por sistemas superiores. Isso permite a ingestão de dados em plataformas analíticas e a aplicação de lógica de controle distribuída.
Escolha drivers compatíveis com DeviceNet e verifique suporte a PDOs (Process Data Objects) e mensagens Explict para diagnóstico. Gateways com timestamp e buffer garantem engenharia correta de dados e persistência em caso de perda temporária de comunicação.
Segmente redes industriais e use VLANs e firewalls industriais quando converter DeviceNet para redes IP. Considere criptografia e autenticação no nível de aplicação; embora DeviceNet em sua camada tradicional não inclua criptografia, a segurança é implementada na borda via gateways.

Arquitetura típica de integração DeviceNet → SCADA/IIoT

Topologia ideal: escravos DeviceNet conectados a um segmento CAN com terminação correta; um gateway DeviceNet→Ethernet no segmento fornece interface ao SCADA. Gateways podem suportar mapeamentos de I/O e buffering.
Em plantas grandes, use arquiteturas em camadas: field devices → controladores locais → RTUs/gateways → MES/SCADA → Nuvem IIoT. Isso reduz latência crítica e mantém integridade de controle local.
Implemente monitoramento de rede e logs de tráfego CAN para detectar degradação de performance e erros físicos.

Protocolos, drivers e ferramentas compatíveis

Drivers DeviceNet certificados ODVA proporcionam interoperabilidade entre mestres e escravos. Gateways que suportam OPC UA e MQTT facilitam integração com IIoT. Ferramentas de diagnóstico CAN e sniffers ajudam no comissionamento.
Verifique compatibilidade do mestre (PLC/SCADA) com o perfil de dispositivo e os PDOs. Alguns controladores requerem GSD/EDS file para o dispositivo, que deve ser fornecido pelo fabricante.
Para alto desempenho, configure polling cíclico e optimize tamanho de mensagens I/O para reduzir tráfego e latência determinística.

Segurança e boas práticas de rede industrial

Segmente redes de automação e evite tráfego desnecessário entre níveis. Atualize firmware e mantenha políticas de acesso para ferramentas de configuração. Faça backup de configurações e mantenha registros de alterações.
Use mecanismos físicos de proteção (gabinetes trancados, acesso restrito) e monitore logs de comunicação e alarmes. Em conexões com nuvem, use VPNs e criptografia ponta-a-ponta no gateway.
Implemente políticas de manutenção que incluam testes de continuidade e verificação periódica de terminação CAN para evitar degradação de sinal.

Exemplos práticos de uso do módulo DeviceNet Slave digital isolado 8 entradas wet e 8 saídas Sink NPN (casos de aplicação)

Exemplo 1 — Monitoramento de sensores digitais em linha de produção: 8 sensores de presença conectados às entradas wet para controle de esteira; saída sink aciona indicadores ou sinalizadores. O mestre lê estados via DeviceNet e executa lógica de contagem e bloqueio de segurança. Resultado: redução de cabeamento e resposta determinística do sistema.
Exemplo 2 — Controle de atuadores em máquina automática: as saídas sink NPN acionam válvulas elétricas e relés de baixa potência; entradas leem fim de curso e sensores de intertravamento. A integração DeviceNet permite diagnóstico online e troca rápida de módulo em manutenção.
Exemplo 3 — Integração em planta de tratamento de água: sensores de nível discretos e alarmes conectados às entradas; bombas e válvulas comandadas via saídas sink. O isolamento reforçado protege contra surto de bombas e garante continuidade operacional em ambientes úmidos.

Comparação técnica: módulo DeviceNet Slave digital isolado 8 entradas wet e 8 saídas Sink NPN vs outros módulos ICP DAS — análise objetiva

Critérios: densidade I/O, isolamento por canal, suporte a protocolos (DeviceNet vs Modbus vs Ethernet/IP), diagnósticos e preço. O módulo 8/8 com isolamento reforçado é ideal quando isolamento e compatibilidade DeviceNet são requisitos; alternativas em Modbus ou EtherNet/IP podem oferecer maior largura de banda mas exigem gateways ou troca de protocolo.
Tabela comparativa (resumo):

• Função: 8in/8out DeviceNet — vantagem em redes DeviceNet;
• Isolamento: reforçado por canal — vantagem para ambientes ruidosos;
• Custo TCO: dependendo de topologia, módulos DeviceNet reduzem cabeamento e simplificam integração com mestres existentes.
  Quando escolher: opte pelo módulo DeviceNet 8/8 quando já existir infra DeviceNet, necessidade de isolamento e diagnósticos locais. Escolha alternativas quando a rede padrão do projeto for Modbus/EtherNet/IP ou quando precisar de maior densidade I/O por módulo. Consulte também outros módulos ICP DAS em: https://www.lri.com.br/aquisicao-de-dados

Erros comuns, armadilhas de projeto e detalhes técnicos críticos

Erros de fiação: confundir entradas wet com dry, polaridade incorreta em saídas sink, e não isolar cargas indutivas são causas frequentes de falha. Sempre consulte o diagrama de terminação e use proteção de entradas/saídas adequada.
Problemas de rede DeviceNet: Node ID duplicado, baud rate incorreto, e falta de terminação CAN são causas comuns de perda de comunicação. Use ferramenta de scan de rede para detectar conflitos e verifique resistência de terminação de 120 Ω nos extremos do segmento.
Limitações elétricas: não exceda corrente máxima das saídas; cargas indutivas exigem supressão; considere sobrecarga térmica em ambientes com alta temperatura. Projetar com margem (20–30%) para correntes de pico é prática recomendada.

Processo de compra, especificação e checklist de implantação técnica

Ao solicitar cotação, forneça: número de pontos I/O, tipo de rede (DeviceNet), faixa de tensão, temperatura de operação, necessidade de certificados, e quantidade prevista. Inclua requisitos de firmware/EDS file e serviços de suporte.
Checklist técnico: verificação de compatibilidade com mestre, espaço físico no painel, fiação e terminação, proteções elétricas, plano de comissionamento e spare parts. Assegure SLA para substituição e suporte.
Para aquisição, consulte especificações detalhadas e peça EDS file/arquivos de configuração ao fornecedor. Para aplicações críticas, inclua cláusulas de teste em fábrica e relatórios de conformidade.

Conclusão

O módulo DeviceNet Slave digital isolado 8 entradas wet e 8 saídas Sink NPN da ICP DAS é uma solução robusta e técnica para aplicações industriais que exigem isolamento, diagnóstico e integração nativa DeviceNet. Ele reduz riscos elétricos, facilita a integração em topologias distribuídas e oferece ferramentas para comissionamento eficiente. A escolha certa depende de requisitos de rede, isolamento e densidade de I/O.
Se tiver dúvidas de aplicação, fiação ou integração SCADA, comente abaixo ou entre em contato para suporte técnico e cotação. Para aplicações que exigem essa robustez, a série módulo DeviceNet Slave digital isolado 8 entradas wet e 8 saídas Sink NPN da ICP DAS é a solução ideal. Confira as especificações e solicite suporte técnico: https://www.lri.com.br/aquisicao-de-dados/modulo-devicenet-slave-digital-isoladas-8-entradas-wet-e-8-saidas-sink-npn
Interaja conosco: deixe perguntas nos comentários ou solicite uma consultoria técnica para seu projeto. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
