PAC 4G com Carregador Solar Para Economia de Energia

Introdução — O que é PAC de Economia de Energia 4G com Carregador Solar e por que importa

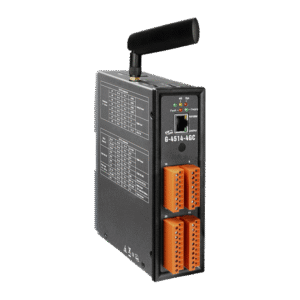

O PAC de Economia de Energia 4G com carregador solar é um Controlador Lógico Programável (PAC) robusto combinado com um sistema de gestão de energia que integra carregador solar, modem 4G LTE e I/O industriais para telemetria e controle remoto. Neste artigo apresentarei o conceito, os componentes-chave (CPU/PAC, modem 4G, MPPT/charger, controlador de carga, banco de baterias, I/Os e interfaces) e o objetivo principal: reduzir consumo, garantir autonomia off‑grid e prover conectividade segura para aplicações industriais e municipais. Abordarei também o panorama técnico e comercial — requisitos de conformidade (EMC, normas de segurança) e critérios de seleção para projetos IIoT e Indústria 4.0.

A necessidade por soluções como este PAC cresce com a demanda por telemetria autônoma, monitoramento remoto e modernização de redes de distribuição. Setores como utilities, água e saneamento, iluminação pública e agricultura buscam autonomia off-grid, redução de OPEX e facilidade de integração via Modbus/MQTT/OPC UA. Este PAC unifica controle local, gestão de energia (com PFC em fontes quando aplicável) e conectividade 4G, reduzindo pontos de falha e simplificando comissionamento.

Do ponto de vista técnico e normativo, a solução deve atender a requisitos de robustez industrial (faixa de temperatura estendida, proteção contra surtos conforme IEC 61000-4-5, imunidade IEC 61000‑6‑2, emissão IEC 61000‑6‑4) e segurança elétrica (considerar normas de consumo e segurança como IEC/EN 62368‑1 quando aplicável). Indicadores como MTBF, eficiência do carregador (MPPT), consumo em standby e curvas de carga de bateria são decisivos na especificação.

Principais aplicações e setores atendidos pelo PAC de Economia de Energia 4G com carregador solar

Este PAC é indicado para utilities (subestações remotas, estações de bombeamento), água e saneamento (telemetria de reservatórios), iluminação pública inteligente, agricultura de precisão (estações meteorológicas e poços), telecom (sites remotos) e petróleo & gás (telemetria de poços e ativos remotos). Em cada setor, o PAC resolve necessidades específicas: conectividade 4G para backhaul remoto, gestão de energia para autonomia, e I/O para controle local de atuadores e leitura de sensores.

Do ponto de vista comercial, a adoção reduz OPEX pela diminuição de visitas de campo e pela operação em modos de economia (sleep/schedule). Para empresas OEM e integradores, o PAC facilita padronização de projetos com APIs e protocolos industriais (Modbus RTU/TCP, MQTT, OPC UA), reduzindo tempo de integração com SCADA e plataformas IIoT. A modularidade e opções de acessórios (painéis, baterias, antenas) permitem adaptar soluções a requisitos de SLA e disponibilidade.

Técnicos e compradores devem avaliar critérios como consumo em repouso, capacidade de carregador MPPT, suporte a bandas 4G LTE (B1/B3/B7/B8/B20/B28 etc.), proteção contra sobretensões e certificado de conformidade EMC. Esses parâmetros impactam diretamente em autonomia, confiabilidade e custo total de propriedade (TCO).

Aplicações industriais e municipais

Em estações de bombeamento remotas, o PAC controla bombas via relés e monitora corrente, nível e pressão, alternando modos para economia e prevenindo cavitação. Espera‑se redução de consumo por otimização de duty cycle e by‑exceptions only alerts para visitas de manutenção. Medições periódicas e logs permitem análise preditiva e integração com CMMS.

Para iluminação pública, o PAC permite controle por telemetria 4G de luminárias, horários astronômicos, dimming e relatórios de falhas. Resultados incluem menor consumo por dimming inteligente, redução de furtos de energia e manutenção preditiva baseada em contadores de energia e alarmes. A autonomia em eventos de queda de rede reduz falhas de serviço.

Em telemetria de poços e reservatórios, o PAC agrega sensores analógicos (4‑20 mA, PT100), entradas digitais e comunicações seguras via 4G. A expectativa é maior disponibilidade de dados, ações remotas imediatas e economia na logística de leitura manual.

Aplicações off-grid e remotas

Locais sem rede elétrica dependem de energia solar e baterias; o carregador MPPT integrado e a gestão de carga permitem operação contínua. O PAC deve suportar modos de economia (sleep wake cycles), garantir wake por evento e gerenciar prioridades de carga de bateria versus consumo crítico. Projetos off‑grid exigem claro dimensionamento de painéis e baterias para garantir autonomia em meses de baixa insolação.

Em torres de telecom e sensores ambientais remotos, a conectividade 4G é diferencial para reduzir custos de transmissão e tempo de latência. Antenas externas com ganho adequado e roteamento VPN/SSL são essenciais para manter links confiáveis. A redundância (por exemplo, fallback para rádio ou satélite) é recomendada em aplicações críticas.

Casos em áreas de difícil acesso, como poços isolados ou estações meteorológicas, se beneficiam do modelo plug‑and‑play: montagem simplificada, com caixas IP65/IP67, conectores blindados e monitoramento remoto para reduzir SLA de manutenção.

Especificações técnicas do PAC de Economia de Energia 4G com carregador solar — Tabela de referência

A tabela abaixo consolida os parâmetros essenciais para avaliação rápida do PAC.

Recursos opcionais e acessórios (painel solar, baterias, antenas, cabos)

Os acessórios típicos incluem painel(es) solares policristalinos ou monocristalinos (ex.: 100–400 W), controladores MPPT externos, baterias AGM/gel/LiFePO4 (50–200 Ah), antenas 4G de painel/omnidirecional (5–9 dBi), e caixas IP65 com prensa‑cabos. Recomenda‑se usar fusíveis série, DPS/TVS em alimentação e cabos UV‑resistentes para instalações externas.

Recomendações: para operações críticas, escolha baterias LiFePO4 pela densidade energética e vida útil (≥2000 ciclos à 80% DoD), e painéis com margem de 20–30% sobre o cálculo nominal para compensar perdas. Use antenas externas com cabos coaxiais de baixa perda (RG‑58/LMR‑200/LMR‑400 conforme distância).

Considere kits pré‑dimensionados que já incluem controlador MPPT integrado e painel com estrutura de fixação; isso reduz tempo de projeto e riscos de incompatibilidade. Para aplicações EMC sensíveis, use filtros e gabinetes com aterramento adequado.

Importância, benefícios e diferenciais do PAC de Economia de Energia 4G com carregador solar

A principal vantagem é unir gestão de energia com conectividade integrada, reduzindo o número de dispositivos no campo e simplificando manutenção e inventário. Isso resulta em menor OPEX (menos visitas) e melhor disponibilidade por causa de estratégias de economia (modo sleep, gerenciamento de carga prioritária). Em negócios regulados, maior controle sobre logs e telemetria melhora compliance e auditoria.

Diferenciais técnicos incluem carregador MPPT integrado com eficiência elevada, firmware com modos de economia configuráveis, suporte nativo a protocolos industriais e modularidade para I/O. A integração 4G elimina a necessidade de gateway adicional, reduzindo latência e simplificando arquitetura de segurança (VPN embutida, TLS para MQTT).

Do ponto de vista de produto, aspectos como robustez (faixa térmica, proteção contra surtos), certificações EMC e facilidade de atualização de firmware via OTA (over‑the‑air) são decisivos. Esses itens aumentam a vida útil do ativo e reduzem risco de obsolescência.

Benefícios operacionais e econômicos

Operacionalmente, espera‑se aumento de disponibilidade, redução de MTTR via telemetria e manutenção preditiva, e menos deslocamentos de equipes. Economicamente, redução de OPEX e payback em projetos com alta logística de manutenção (poços remotos, iluminação pública) é frequentemente < 3 anos dependendo da escala.

A gestão de energia permite adotar estratégias como shedding de carga não‑crítica, agendamento e dimming, reduzindo consumo e prolongando autonomia em períodos críticos. Em modelos de negócio, isso viabiliza contratos de serviço (SaaS/telemetria) e medição por uso.

Ao quantificar, uma estação com consumo médio de 10 W e bateria 100 Ah/12 V terá autonomia teórica de ~120 horas sem recarga — o que, combinado com otimização (sleep), pode ser dobrado. Esses cálculos dependem de perdas do controlador e eficiência do carregador MPPT.

Diferenciais técnicos e de produto

O carregador solar MPPT integrado com rastreamento ótimo da curva I‑V é superior a PWM em eficiência, especialmente em condições variáveis de insolação. Suporte a múltiplas bandas 4G e fallback para 2G/3G (quando aplicável) aumenta resiliência. I/Os isolados garantem medições confiáveis em ambientes ruidosos.

Outros diferenciais incluem software embarcado com coletores de eventos, buffering local de dados em falhas de conectividade, e mecanismos de recuperação automática. A possibilidade de expansão por módulos permite adaptar I/O sem trocar o controlador principal.

Finalmente, robustez mecânica (IP65/67), blindagem e opções de montagem DIN/parede tornam a solução adequada para ambientes agressivos. A conformidade com normas EMC e testes de surto são pontos de verificação antes da compra.

Guia prático — Como instalar, configurar e usar o PAC de Economia de Energia 4G com Carregador Solar

O planejamento começa com levantamento de consumo médio (W), perfil de carga (picos e médias) e requisitos de autonomia (horas/dias). Use fórmula básica: Capacidade bateria (Ah) = (Consumo médio (W) × Autonomia (h)) / (Tensão do banco (V) × DoD × Eficiência do conversor). Considere DoD seguro (50% para chumbo, 80% para LiFePO4) e perdas do controlador (~5–10%).

Na instalação física, monte o PAC em painel ventilado, com proteção contra surtos e isolamentos conforme IEC. Aterramento sólido e uso de DPS na entrada DC são obrigatórios. Posicione antena 4G em local alto e livre de obstruções, use cabo coaxial curto e conectores N‑type para manter SNR.

Para configuração de comunicação 4G, insira SIMs com APN configurado, verifique bandas suportadas e execute testes de throughput. Configure VPN ou TLS para segregar tráfego; restrinja portas e implemente firewall. Registre o dispositivo em plataforma IIoT ou SCADA e valide conectividade com testes de polling.

Planejamento e dimensionamento (painel solar, baterias, consumo)

Dimensione o painel considerando insolação média do local (kWh/m²/dia), perdas do controlador e margem de segurança. Fórmula simplificada: Potência painel (W) = (Consumo diário (Wh) / Insolação média diária (h)) × 1.3. Para baterias: calcular Ah conforme parágrafo anterior e adicionar margem para dias nublados.

Monte checklist que inclua: medição de consumo in‑situ, curva de carga, estimativa de perdas de cabo, temperatura ambiente (impacto na bateria) e segurança. Use ferramentas de simulação PV para validar cenário antes de comprar componentes.

Considere fatores ambientais (temperatura reduz eficiência da bateria) e manutenção (acesso para limpeza de painel e troca de baterias). Para projeto crítico, inclua redundância energética ou backup gerador com chaveamento automático.

Instalação física e elétrica (montagem, proteção e aterramento)

Use bornes estanques, fusíveis de proteção e DPS conformes à norma. Aterramento deve seguir práticas IEEE/IEC para minimizar loops de terra e manter comunicação estável. Evite roteamento paralelo de cabos de energia e sinal para reduzir interferência.

Certifique‑se de ventilação adequada e proteção contra condensação, especialmente para baterias e eletrônica. Em locais com risco de explosão, verifique certificações ATEX ou escolha gabinetes específicos. Documente esquema elétrico e etiqueta sinais para manutenção.

Para posicionamento de antena, evite obstruções metálicas e fontes de ruído (motores, inversores). Teste RSSI e SNR no local e, se necessário, use antena com ganho maior ou mastros para elevar o ponto de montagem.

Configuração de comunicação 4G e conectividade (SIM, APN, antena, segurança)

Configure APN, PIN do SIM e selecione modo de autenticação (PAP/CHAP). Monitore sinal (RSSI/RSRP) e implemente watchdogs para reinício do modem em falhas. Utilize VPN site‑to‑site ou TLS/SSL para MQTT e acesso remoto protegido.

Implemente políticas de atualização de firmware seguras e rollback automático. Restrinja portas via ACL, use certificação mTLS para MQTT quando possível e registre logs de conexão. Considere usar SIMs M2M com planos de dados adequados e APNs estáveis.

Teste cenários de perda de pacote e reconexão automática, e simule falhas de energia para validar buffers locais e políticas de envio em backlog.

Programação e lógica de economia de energia (exemplos de estratégia)

Exemplo de estratégia: modo sleep com wake por temporizador e por evento (DI), envio de resumo horário e detalhe on‑demand. Use duty cycles para sensores de alto consumo e desligue modem 4G fora de janelas críticas, mantendo heartbeat mínimo. Priorize dados críticos (alarme) sobre telemetria de rotina.

Use lógica de relés programáveis para shedding de cargas não críticas quando bateria atinge limiar. Integre thresholds configuráveis para carga/descarga e hysteresis para evitar comutações rápidas. Documente todos os modos para auditoria.

Implemente políticas de compressão e batching de dados (ex.: enviar apenas deltas) para reduzir consumo de dados e energia. No MQTT, use QoS apropriado (QoS0/1) conforme criticidade e retenção quando necessário.

Comissionamento, testes e checklist de entrega

Teste comunicação 4G, latência e throughput; valide todos os I/Os contra padrões simulados; verifique lógica de controle e alarmes. Execute testes de failover: perda de rede, falha de painel/bateria, sobrecorrente e recuperação automática. Registre logs e snapshots para o cliente.

Checklist final inclui: inspeção física, teste de isolamento e continuidade, leitura de MTTR estimado, validação de firmware e backups de configuração. Treine equipe local e entregue documentação técnica com esquemas elétricos e procedimentos de manutenção.

Forneça plano de SLA e canais de suporte para responder incidentes críticos.

Integração com sistemas SCADA/IIoT — protocolos, arquiteturas e práticas

O PAC suporta integração via Modbus RTU/TCP para SCADA tradicional, MQTT para plataformas IIoT e OPC UA para ambientes corporativos. Arquiteturas híbridas (gateway local + cloud) são comuns em Indústria 4.0, permitindo controle local eficiente e análise centralizada. A escolha de protocolo influencia desempenho, segurança e consumo de dados.

Boas práticas incluem: mapear registradores Modbus com documentação clara, usar polling escalonado para evitar congestionamento, empregar buffering local para garantir dados durante quedas de link e usar compressão/aglomeramento de mensagens MQTT para reduzir tráfego. Defina timeouts e retries conservadores para estabilidade.

Implemente segurança em camadas: VPN/TLS, autenticação forte, controle de acesso baseado em roles e logs imutáveis. Em ambientes regulados, mantenha cadeia de custódia de dados e certificações necessárias.

Integração via Modbus TCP/RTU e gateway para SCADA

Mapeie registradores Modbus com offsets e tipos de dados explícitos; documente endianness. Ajuste polling para evitar latência excessiva — ex.: ciclo de polling entre 500 ms e 2 s conforme criticidade. Configure watchdogs para detectar travamentos do barramento.

Use gateways quando necessário para traduzir entre protocolos e consolidar múltiplos PACs em um único canal para SCADA. Priorize determinismo em RTU local para funções de segurança. Certifique‑se de limites de conexão simultânea e buffers.

Implemente monitoramento de saúde do dispositivo (heartbeat) e alarmes de comunicação para operação contínua.

Integração via MQTT / IIoT Cloud (telemetria eficiente)

Projete payloads JSON ou CBOR otimizados, enviando apenas dados essenciais. Estruture tópicos por dispositivo/área/variável e utilize QoS apropriado. Use retain para parâmetros estáticos e last‑will para detectar desconexões abruptas.

Implemente batching e janelas de envio para reduzir overhead. Use compressão (gzip) quando aplicável e payloads binários para sensores de alta frequência. Planeje políticas de retenção no broker e rotação de backups.

Assegure criptografia TLS e rotação de chaves; usar device provisioning seguro (certificados) é recomendado para escala.

Integração via OPC UA / Ponte para sistemas corporativos

OPC UA oferece modelo semântico e segurança robusta — ideal para integração com ERPs e sistemas corporativos. Mapeie variáveis e métodos com informações de metadados para facilitar consumo por BI e analytics. Use certificados e políticas de segurança do OPC UA.

Para ambientes legados, utilize pontes que convertam Modbus/MQTT para OPC UA. Teste latência e throughput, pois OPC UA pode adicionar overhead significativo. Planeje escalabilidade do servidor e políticas de cache.

Documente contratos de interface e SLAs para suportar integração entre OT e IT.

Arquitetura exemplo: do dispositivo ao painel de controle

Camadas: Dispositivo (PAC) → Gateway/Edge (agregação, pré‑processamento) → Broker/Cloud (MQTT/HTTP) → SCADA/HMI/ERP (visualização e ações). O PAC realiza aquisição, pré‑tratamento e buffering; o edge pode executar analytics lightweight; o cloud hospeda dashboards e modelos preditivos.

Defina responsabilidades para cada camada: latência crítica (controle local), dados históricos (cloud) e relatórios corporativos (ERP). Use VPN para enlaces críticos e TLS para aplicações cloud. Implemente redundância para pontos únicos de falha.

Documente fluxos de dados e planos de desastre (DR) incluindo retenção local e políticas de sincronização pós‑falha.

Exemplos práticos de uso do PAC de Economia de Energia 4G com carregador solar

A seguir, três estudos de caso resumidos com requisitos, implementação e resultados.

Caso 1 — Estação de bombeamento remota

Objetivo: reduzir visitas de manutenção e garantir operação contínua. Configuração: PAC com I/O para relés de bomba, sensores de nível e corrente, painel 200 W, bateria 100 Ah, modem 4G CAT‑1. Autonomia: 72 h com consumo otimizado; economia de OPEX ~40% no primeiro ano.

Implementação incluiu lógica de soft‑start, proteção de sobrecorrente e relatórios horários. Lições: dimensionamento correto do painel e monitoramento de temperatura da bateria aumentaram confiabilidade.

Resultados: redução de paralisações, alarmes automáticos e dados para preditiva.

Caso 2 — Iluminação pública com controle por telemetria 4G

Objetivo: reduzir consumo e facilitar manutenção. Configuração: PACs instalados em caixas de iluminação com relés e dimming, SIMs M2M, painéis solares em pontos críticos. Implementação centralizada via MQTT para plataforma de gestão.

Resultados: dimming inteligente reduz consumo em até 30%; tempo de restauração de falhas caiu 50% devido a alertas em tempo real. Lições: importância de antenas bem posicionadas e estratégia de compressão de dados.

Caso 3 — Monitoramento ambiental e sensores off-grid

Objetivo: coleta periódica de dados climáticos e qualidade do ar em pontos remotos. Configuração: PAC com múltiplos AI, transm. via MQTT, painel 100 W e bateria 50 Ah. Estratégia: envio diário agregado com alarmes imediatos.

Resultados: dados confiáveis com 99,5% de uptime, redução de custo logístico e maior frequência de amostragem que antes era inviável.

Comparação técnica com produtos ICP DAS similares, erros comuns e detalhes críticos

Comparando modelos ICP DAS, diferenças chave são suporte a bandas 4G, capacidade MPPT integrada, número de I/O e robustez térmica. Escolha baseada em prioridades: comunicação (4G vs Ethernet), autonomia, e capacidade de expansão. Uma tabela resumida segue.

Tabela comparativa resumida com modelos ICP DAS

Erros comuns na seleção e implementação — e como evitá-los

Erros recorrentes: subdimensionar painel/bateria, ignorar consumo em standby, APN incorreto e antena mal posicionada. Evite‑os realizando levantamento de campo, medição real de consumo e testes de sinal no local. Documente todos os parâmetros.

Outra falha é não considerar firmware e políticas de segurança — implemente processos de atualização controlada e rollback. Falta de proteção contra surtos ou aterramento inadequado também são causas comuns de falha.

Plano de mitigação inclui testes de estresse, validação de modos de sleep e simulação de falhas para verificar recuperação automática.

Detalhes técnicos críticos a verificar

Verifique consumo em sleep, eficiência MPPT, curvas de descarga da bateria, limites de temperatura operacional, capacidade de buffer e tamanho de log local. Confirme bandas LTE suportadas para a região e certificações EMC/surge.

Cheque a documentação de APIs e capacidade de atualização OTA. Valide testes de conformidade (IEC 61000‑4‑5, IEC/EN 62368‑1 quando aplicável) e MTBF do equipamento. Exija registros de testes do fabricante.

Conclusão e chamada para ação — Solicite cotação ou Entre em contato

O PAC de Economia de Energia 4G com carregador solar é uma solução integrada para modernização de ativos remotos, oferecendo autonomia, redução de OPEX e conectividade pronta para IIoT. A escolha correta depende de dimensionamento preciso de energia, verificação de bandas 4G, robustez industrial e estratégia de integração com SCADA/Cloud. Para aplicações que exigem essa robustez, a série PAC de Economia de Energia 4G da ICP Das é a solução ideal. Confira as especificações e solicite avaliação técnica em: https://www.lri.com.br/comunicacao-de-dados/pac-de-economia-de-energia-4g-com-carregador-solar-10927.

Deseja comparar modelos ou receber um checklist de dimensionamento personalizado? Comente abaixo suas necessidades ou contacte nosso time técnico. Para conteúdos relacionados e casos de uso, visite os artigos técnicos no blog: https://blog.lri.com.br/boas-praticas-de-aterramento/ e https://blog.lri.com.br/comunicacao-industrial. Para aplicações modulares e kits, confira também nossa página de produtos: https://www.blog.lri.com.br/serie-pac-icp-das.

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Perspectivas futuras e aplicações estratégicas do PAC de Economia de Energia 4G com carregador solar

O salto para 5G/Edge, integração com analytics preditivo e modelos de serviço (Telemetry-as-a-Service) são tendências naturais. PACs com suporte a edge analytics e inferência local reduzirão latência e custo de transmissão, habilitando respostas autônomas a eventos. A convergência OT/IT demandará segurança por design e interoperabilidade via OPC UA e padrões IIoT.

A adoção estratégica passa por pilotos com KPIs claros (uptime, redução OPEX, autonomia) e avaliações de ROI. Testes em diferentes estações (bombeamento, iluminação, monitoramento) validam premissas e customizações. Para projetos em escala, padronize hardware, firmware e processos de provisioning para acelerar rollout.

Por fim, recomenda‑se acompanhar evolução de normas (EMC, cibersegurança) e prever upgrades de comunicações (CAT‑M/NB‑IoT/5G) para proteger o investimento.

Incentivo: deixe suas dúvidas técnicas nos comentários ou solicite um contato especializado para um orçamento detalhado.
