Introdução
Plugue de alimentação 3 pinos resistente à água é a solução robusta para alimentação elétrica em ambientes industriais adversos, combinando grau de proteção IP elevado, contatos confiáveis e construção mecânica estanque. Neste artigo técnico abordarei o plugue de alimentação 3 pinos resistente à água da ICP DAS, trazendo detalhes de especificação, aplicabilidade em automação industrial, integração SCADA/IIoT, normas aplicáveis (ex.: IEC 60529, IEC/EN 62368-1) e critérios práticos de seleção e instalação.
Engenheiros de automação, integradores e compradores técnicos encontrarão aqui orientações práticas sobre seleção por corrente e tensão, integração com painéis e RTUs, e manutenção preventiva baseada em indicadores como MTBF e resistência à corrosão. Usarei analogias claras (por exemplo: comparar a vedação do conector a uma junta toroidal de vedação de válvula) sem perder a precisão técnica necessária para decisões de compra e projeto.
Encorajo comentários técnicos e perguntas ao final: descreva seu caso (corrente, ambiente, tipo de cabo) para receber recomendações específicas. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Introdução ao plugue de alimentação 3 pinos resistente à água: visão geral e conceito
Promessa: Apresentarei o que é o plugue de alimentação 3 pinos resistente à água da ICP DAS, seu propósito técnico e os cenários operacionais para os quais foi projetado.

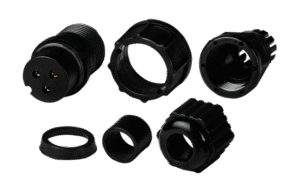

O plugue de alimentação 3 pinos resistente à água da ICP DAS é um conector de alimentação elétrica projetado para fornecer energia segura a equipamentos industriais em ambientes com presença de água, poeira e agentes corrosivos. Seu propósito técnico é garantir continuidade de alimentação com baixo contato de resistência e proteção mecânica equivalente a graus IP elevados, tipicamente IP67 ou superior conforme IEC 60529. Estes plugs são usados onde a alimentação passa por processos de limpeza, intempéries ou exposição química.
Projetado para equipamentos como sensores remotos, gateways IIoT, painéis de instrumento e pequenas unidades de controle (RTUs), o plugue oferece interface simples de 3 pinos (fase, neutro, terra) compatível com cabos blindados e condutores de bitola compatível com corrente nominal. A construção geralmente inclui corpo em material polimérico reforçado ou liga metálica passivada, selos de elastômero (EPDM/NBR) e contatos banhados/estampados para minimizar resistência de contato e aquecimento.
Para aplicações que exigem essa robustez, a série plugue de alimentação 3 pinos resistente à água da ICP DAS é a solução ideal. Confira as especificações e modelos disponíveis para dimensionamento elétrico e mecânico. (CTA) Consulte também nossos guias técnicos sobre conectividade industrial e proteção IP: https://blog.lri.com.br/guia-conectores-industriais e https://blog.lri.com.br/boas-praticas-iiot
O que é o plugue de alimentação 3 pinos resistente à água? — definição objetiva
O plugue é um conector elétrico com três polos destinado à alimentação monofásica: L (fase), N (neutro) e PE (terra). A vedação é dimensionada para oferecer estanqueidade contra jatos d’água e imersão temporária, conforme grau IP indicado no datasheet. A função elétrica é transmitir corrente até a corrente nominal especificada, com perdas térmicas mínimas para manter o desempenho dentro de faixas seguras.
Mecanicamente o conector possui sistema de travamento (rosca ou engate rápido) para evitar desconexões acidentais e compensar vibração em ambientes industriais. Internamente, contatos metálicos são projetados para alta condutividade (bronze fosforoso ou cobre estanhado) e resistência a ciclos de acoplamento, sendo medido por ensaios de durabilidade (ciclos de conexão) e MTBF estimado.
O grau de proteção (ex.: IP67) e as certificações (CE, RoHS) devem constar no datasheet; dependendo da aplicação, podem ser requeridas homologações adicionais. Para projetos que demandam conformidade elétrica específica, verifique compatibilidade com normas aplicáveis ao sistema final (ex.: IEC/EN 62368-1 para equipamentos de TI).
Principais características técnicas resumidas
- Construção: corpo em plástico reforçado (PA66 GF) ou metal passivado; selos em EPDM/NBR; contatos em cobre estanhado.
- Corrente/tensão nominal: tipicamente 10 A a 16 A @ 250–250 VAC, dependendo do modelo; compatibilidade com cabos até 2,5–4 mm².
- Vedação e compatibilidade: grau de proteção IP67/IP68, resistência UV e compatibilidade com lavagens industriais (jatos de alta pressão limitados conforme especificação).
Outras características: torque recomendado para terminais, número de ciclos de conexão (>500), resistência de contato <5 mΩ inicial, e faixa de temperatura de operação (−40 °C a +85 °C). Essas métricas permitem prever desempenho e perdas térmicas, relevantes em projetos de alimentação e PDU.
Principais aplicações e setores atendidos — plugue de alimentação 3 pinos resistente à água
Promessa: Mapeamento claro de indústrias e aplicações onde o plugue agrega valor, com exemplos por setor.
O plugue de alimentação 3 pinos resistente à água é indicado para setores que exigem estanqueidade e robustez: utilidades públicas (subestações de medição remota), energia renovável (inversores em campo), petróleo & gás (instrumentação piloto em áreas externas), e manufatura que realiza lavagem de linhas. Em cada setor, a prioridade é preservar continuidade de serviço e segurança elétrica.
Em utilidades e energia, os plugs alimentam RTUs, medidores e gateways IIoT instalados em caixas seladas ou estandes externos. A resistência à infiltração de água reduz falhas por corrosão e curto-circuitos, mitigando custos de manutenção. Em linhas de produção com limpeza CIP/SIP (food & beverage), a vedação IP protege conexões durante operações de lavagem com detergentes e vapor.
Para projetos IIoT e Indústria 4.0, esses plugues garantem energia confiável para sensores remotos, câmeras e gateways de borda (edge devices), suportando comunicação contínua com SCADA e plataformas de nuvem. A integração correta evita ruído elétrico e perda de dados críticos de telemetria.
Setores industriais prioritários (energia, petróleo & gás, químico, manufatura)
- Energia: placas de aquisição de dados, medidores de energia, painéis de proteção em campo.
- Petróleo & gás: instrumentação offshore/onshore, alimentação de bombas de instrumento e painéis de isolamento.
- Químico e farmacêutico: áreas com limpeza frequente e risco de derramamentos corrosivos; exigência de materiais compatíveis.
Cada setor impõe requisitos como resistência química, compatibilidade com agentes de limpeza, pressões de jatos, e certificações ATEX quando aplicável. Em ambientes perigosos, consulte normas específicas e opte por variantes com aprovações apropriadas.
Aplicações em ambientes externos e de lavagem (IP)
O plugue atende riscos ambientais como chuva, poeira e jatos d’água pela combinação de vedações e design mecânico. Ensaios de IP (IEC 60529) validam resistência a penetração de sólidos e líquidos: IP67 garante imersão temporária a 1 m por 30 min; IP68 cobre imersão contínua conforme condições definidas.
Em ambientes de lavagem, atenção ao método: jatos de alta pressão (ex.: limpeza com hidrojateamento) podem requerer selos e travas adicionais para manter estanqueidade. Especificar materiais resistentes a detergentes e temperatura é crítico para manter vida útil. Testes acelerados de corrosão salt spray (ASTM B117) ajudam a prever degradação do acabamento metálico.
Planeje enclausuramento e alinhamento com práticas de manutenção preventiva para preservar a vedação. Combine com arruelas o-rings de reserva e instruções de reaplicação de lubrificantes compatíveis para o-rings após expor a agentes agressivos.
Especificações técnicas do plugue de alimentação 3 pinos resistente à água (tabela de referência) — plugue de alimentação 3 pinos resistente à água
Promessa: Fornecerei uma tabela técnica clara e consultável com os parâmetros elétricos, mecânicos e ambientais.
Tabela de especificações técnicas (sugestão)
| Modelo | Corrente nominal | Tensão máxima | Grau de proteção (IP) | Material | Temp. operação | Dimensões | Padrão/Norma |
|---|---|---|---|---|---|---|---|
| ICP-PLG3-10A | 10 A | 250 VAC | IP67 | PA66 GF / contatos CuSn | −40 a +85 °C | Ø 25 x 60 mm | IEC 60529, CE, RoHS |
| ICP-PLG3-16A | 16 A | 250 VAC | IP68 (1 m cont.) | Metal passivado / CuSn | −40 a +85 °C | Ø 30 x 70 mm | IEC 60529, CE, RoHS |
| ICP-PLG3-16A-H | 16 A | 400 VAC | IP67 | Aço inox + EPDM | −40 a +100 °C | Ø 32 x 80 mm | IEC 60529, CE, RoHS, opcional ATEX |
Notas: valores indicativos; verificar datasheet do modelo selecionado para torque de aperto e bitola de cabo.
Notas sobre certificações e conformidade normativa
Certificações típicas incluem CE, RoHS e conformidade com IEC 60529 para grau IP. Em aplicações de equipamento final, normas como IEC/EN 62368-1 podem ser relevantes para segurança elétrica. Em ambientes potencialmente explosivos, aprovações ATEX/IECEx podem ser necessárias.
Para compras em utilities, verifique requisitos locais (por exemplo, normas nacionais de concessionária) e especificações de fornecedores de painéis. A certificação facilita homologação do conjunto em instalações críticas e reduz trabalho de validação no comissionamento.
Importância, benefícios e diferenciais do plugue de alimentação 3 pinos resistente à água
Promessa: Demonstrarei por que esse plugue é preferível em projetos críticos, listando benefícios de desempenho e operacionais.
O principal benefício é a redução de downtime por falhas de alimentação decorrentes de infiltração de água e corrosão. Contatos de alta qualidade e resistência mecânica reduzem perdas por aquecimento, melhorando a eficiência do sistema e reduzindo custos operacionais. Em sistemas críticos, isso se traduz em maior disponibilidade e menor custo de manutenção corretiva.
Em manutenção, a modularidade do plugue facilita substituição rápida no campo sem retrabalho extenso no cabeamento. A compatibilidade com cabo blindado e opções de travamento oferecem proteção contra desconexões por vibração — um ganho importante em máquinas rotativas e instalações externas.
Diferenciais como materiais resistentes à corrosão, altíssimo número de ciclos de conexão e testes de envelhecimento (salt spray, ciclos térmicos) são argumentos técnicos decisivos. Essas características aumentam o MTBF esperado e reduzem o custo total de propriedade (TCO) ao longo do ciclo de vida.
Benefícios operacionais e de manutenção
- Redução de tempo de reparo (plug-and-play) e fácil inspeção visual de vedação.
- Menor incidência de falhas por corrosão graças a contatos revestidos e selos resistentes.
- Compatibilidade com medidas de manutenção preditiva (medição de resistência de contato, termografia para detectar aquecimento).
Checklist de manutenção rápida: verificar integridade do selo, medição de resistência de contato, inspeção visual do alojamento e reaperto conforme torque recomendado.
Diferenciais competitivos da ICP DAS
ICP DAS oferece integração com soluções de aquisição de dados e gateways IIoT, garantindo compatibilidade eletromecânica e elétrica com seus módulos. O suporte técnico especializado e documentação detalhada (datasheet, curvas térmicas) facilita especificação em projetos complexos.
Materiais selecionados, processos de acabamento e testes de qualidade em produção (controle de resistência de contato, ensaio de estanqueidade) são diferenciais que entregam previsibilidade em campo. Além disso, opções personalizadas (cabo pré-montado, variantes com trava de segurança) atendem demandas específicas de OEMs e utilities.
Guia prático e aplicação: Como instalar e usar o plugue de alimentação 3 pinos resistente à água
Promessa: Guia passo a passo prático para seleção, instalação, verificação e manutenção do plugue em campo.
A seleção do modelo adequado começa por validar corrente nominal, tensão de operação, temperatura ambiente e agressividade química do local. Considere correntes de inrush (motores, fontes com PFC) e possíveis picos; sobdimensionar o conector para suportar inrush previne aquecimento excessivo. Calcule queda de tensão com base em bitola e comprimento de cabo.
Na preparação mecânica, siga instruções do fabricante: decapagem do cabo sem danificar a blindagem, inserir o cabo com buchas de vedação, aplicar lubrificante para o-ring se recomendado e montar o conector com torque especificado. Use ferramentas calibradas para garantir o torque correto e evitar deformação do condutor ou do selo.
Conexões elétricas: identifique pinos L, N, PE, observe polaridade e aperte terminais conforme torque. Testes pós-instalação incluem medição de continuidade, resistência de isolamento e ensaio de estanqueidade (spray test ou imersão conforme IP declarado). Registre dados para manutenção preditiva.
Seleção do modelo correto (calibração por corrente, tensão e ambiente)
Critérios técnicos: corrente nominal contínua, capacidade de pico/inrush, capacidade térmica baseada em temperatura ambiente, compatibilidade química e UV, e exigência de certificações (CE/ATEX). Escolha bitola de cabo adequada e considere margem de 20–30% sobre corrente nominal para confiabilidade.
Considere também fatores como número de ciclos esperados, necessidade de plugues com trava mecânica ou de segurança e acessibilidade para manutenção. Para aplicações com washdown frequente, prefira IP68 e materiais inoxidáveis.
Preparação e instalação mecânica — passo a passo
- Cortar e decapar o cabo conforme instrução do fabricante.
- Inserir buchas e anéis de vedação; lubrificar se indicado.
- Conectar condutores aos terminais, aplicar torque especificado e verificar polaridade.
- Montar corpo e verificar engate/trava.
- Realizar ensaios elétricos e de estanqueidade antes de energizar.
Conexões elétricas e mapeamento de pinos
Identifique pinos conforme padrão: pino L (fase), pino N (neutro), pino PE (terra). Use identificação por cor e, quando possível, testes de continuidade para confirmar polaridade. Aterramento deve ser de baixa resistência; use parafusos de aterramento dedicados e verifique conexões com megômetro.
Cuidados adicionais: evite terminais soltos; use terminais ferrule quando aplicável; proteja contra vibração e aplicação de fita anti-vibração se necessário.
Testes pós-instalação e checklist de segurança
- Verificação de torque em todos os terminais.
- Medição de resistência de contato e isolamento.
- Ensaios de estanqueidade conforme IP declarado.
- Teste de funcionamento com carga real e monitoramento térmico inicial.
Manutenção preventiva e substituição em campo
Recomenda-se inspeção visual trimestral em ambientes severos; medições de resistência de contato e termografia semestral ou anual dependendo do uso. Substitua selos e o-rings conforme sinais de endurecimento, rachaduras ou perda de elasticidade. Em caso de infiltração, desligue, inspecione e substitua o conjunto se necessário.
Integração com sistemas SCADA/IIoT e protocolos — plugue de alimentação 3 pinos resistente à água
Promessa: Explicarei como o plugue se insere em arquitetura SCADA/IIoT, incluindo requisitos para conectividade e monitoramento de energia.
O plugue alimenta dispositivos de borda (gateways, RTUs, sensores) que compõem a malha de aquisição de dados em uma arquitetura SCADA/IIoT. A confiabilidade da alimentação impacta diretamente a latência de dados e a integridade das medições; por isso, selecione plugues com baixa resistência de contato e boa dispersão de calor.
Mapear I/O requer atenção ao cabeamento: use cabos blindados para sinais sensíveis próximos a fontes de alimentação, certifique-se de aterramento único para evitar loops e implemente monitoramento de energia (sensores de corrente e tensão) para detectar anomalias antes que a alimentação falhe. Integre leituras de condição (temperatura do conector) ao SCADA para manutenção preditiva.
Na borda, proteja fisicamente e logicamente os pontos de alimentação: gabinetes filtrados, fusíveis e proteção contra surto. Em termos de cibersegurança, garantir integridade física e controle de acesso aos pontos de alimentação reduz vetores de ataque que podem comprometer dispositivos IIoT.
Mapeamento de I/O e interfaces físicas para SCADA/IIoT
Organize rotas de alimentação separadas de cabos de comunicação, documentando ponto a ponto. Utilize bornes identificados e listas de materiais compatíveis com o esquema elétrico. Para gateways, observe consumo em stand-by e pico para dimensionar proteções.
Boas práticas de cabeamento, blindagem e aterramento para dados confiáveis
- Separar cabos de potência e dados por canalização.
- Usar blindagem conectada apenas em um ponto para evitar loops.
- Aterramento de proteção robusto com baixa resistência.
Segurança operacional e cibersegurança na borda (edge devices)
Bloqueie acesso físico aos pontos de alimentação críticos; utilize invólucros trancáveis e monitore eventos de desconexão. Combine medidas físicas com políticas de atualização e segmentação de redes para reduzir impacto de falhas elétricas.
Exemplos práticos de uso do plugue de alimentação 3 pinos resistente à água
Promessa: Apresentarei cenários reais de aplicação em que o plugue melhora desempenho e confiabilidade.
Caso 1 — Alimentação de sensores remotos em ambiente externo
Em um parque solar, sensores meteorológicos e de geração instalados em postes utilizam plugues IP67 para alimentação; isso elimina falhas por infiltração após limpeza ou chuva. A lição: proteger pontos de alimentação reduz interrupções e preserva qualidade de dados.
Caso 2 — Painéis elétricos em subestações e indústrias pesadas
Plugues robustos alimentam pequenos painéis de instrumentação em subestações, facilitando substituição rápida durante manutenção programada. Exigência: compatibilidade com regimes de alta corrente de curto-circuito e capacidade térmica superior.
Caso 3 — Instalações com lavagem/umidade intensa (food & beverage, químico)
Em linhas que passam por limpeza CIP, plugues com IP68 e materiais inox garantem segurança elétrica durante lavagem. Layouts que permitem drenagem e acesso facilitam manutenção sem comprometer a vedação.
Comparações com produtos similares da ICP DAS, erros comuns e detalhes técnicos
Promessa: Fornecerei um comparativo objetivo, destacando quando escolher este plugue versus alternativas e erros frequentes na especificação/instalação.
Comparativo técnico com outros plugues ICP DAS (modelo X vs Y)
- Modelo A (IP67, 10 A): indicado para sensores e pequenos gateways; menor preço, corpo plástico.
- Modelo B (IP68, 16 A): indicado para inversores e painéis; corpo metálico, maior dissipação térmica.
- Modelo C (16 A, inox): para ambientes químicos e food & beverage, resistente a agentes corrosivos.
Escolha conforme corrente, resistência química e necessidade de imersão contínua.
Erros comuns de especificação e instalação (e como evitá-los)
- Subdimensionar bitola do cabo: resulta em aquecimento; sempre verificar tabela de capacidade de corrente.
- Aplicar torque incorreto: pode danificar terminais ou criar falso aperto; usar ferramentas calibradas.
- Ignorar compatibilidade química do selo: leva a degradação rápida; escolher material apropriado.
Troubleshooting rápido: diagnóstico de falhas elétricas e mecânicas
Fluxo: verificar continuidade e resistência de contato → inspecionar vedação visualmente → realizar ensaio de estanqueidade → substituir selo/plugue se necessário. Use termografia para detectar pontos quentes.
Conclusão
O plugue de alimentação 3 pinos resistente à água da ICP DAS é uma solução técnica robusta para projetos industriais, utilities e IIoT que exigem continuidade de alimentação em ambientes agressivos. Com especificações claras de corrente, grau IP e materiais, o produto reduz downtime, facilita manutenção e integra-se a arquiteturas SCADA/IIoT com práticas de cabeamento e aterramento corretas. Para aplicações que exigem essa robustez, a série plugue de alimentação 3 pinos resistente à água da ICP DAS é a solução ideal. Confira as especificações em: https://www.lri.com.br/aquisicao-de-dados/plugue-de-alimentacao-3-pinos-resistente-a-agua e explore variantes no catálogo do blog: https://www.lri.com.br/produtos/plugue-industrial-ip67
Se tiver um caso específico (corrente, ambiente, ciclo de limpeza), deixe nos comentários ou envie sua especificação para suporte técnico; responderemos com recomendações de modelo e checklist de instalação. Visite também nossos artigos técnicos para aprofundar: https://blog.lri.com.br/guia-conectores-industriais e https://blog.lri.com.br/boas-praticas-iiot
