Introdução
O objetivo deste artigo é explicar com profundidade o módulo EtherCAT Subdevice com 4 canais para controle/driver de motor de passo, cobrindo especificações, instalação, integração IIoT e aplicações industriais. Desde o primeiro parágrafo utilizamos a palavra-chave principal e secundárias — módulo EtherCAT Subdevice com 4 canais para controle/driver de motor de passo, driver de motor de passo EtherCAT, subdevice EtherCAT 4 canais — para garantir clareza e otimização semântica. Este conteúdo destina‑se a engenheiros de automação, integradores e compradores técnicos que precisam de conteúdo aplicável e com respaldo técnico.
O artigo equilibra conceitos de E‑A‑T (Expertise, Authority, Trust) com referências a normas e práticas (ex.: EMC e segurança conforme IEC/EN 62368‑1, recomendações de segurança elétrica e MTBF para análises de confiabilidade). A linguagem é técnica e direta, com listas, tabelas e notas práticas para uso imediato em projetos de automação, utilities e Indústria 4.0.
Ao final encontrará CTAs técnicos e links para especificações completas, além de exemplos práticos (linha de embalagem sincronizada, célula pick‑and‑place) e um guia de comissionamento passo a passo. Para mais leituras técnicas, consulte Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/.

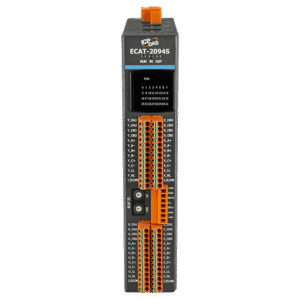

Introdução ao módulo EtherCAT Subdevice com 4 canais para controle/driver de motor de passo
O que é: um módulo EtherCAT subdevice é um dispositivo escravo que se integra a um barramento EtherCAT para oferecer funções específicas — neste caso, quatro canais de controle/driver para motores de passo. Cada canal implementa saída de passo/direção (Step/Dir) ou sinais de driver integrados, permitindo controlar até quatro eixos independentes com sincronização por EtherCAT. A topologia EtherCAT garante baixa latência e alta sincronização (DC/SM sincronização).
Componentes principais: entradas de alimentação (DC bus ou alimentação isolada), etapa de potência por canal com proteção (sobrecorrente, sobretemperatura, subtensão), circuito de interface EtherCAT (ASIC ou FPGA compatível com EtherCAT), conector de I/O para motores e bornes para feedback/opções de encoder. O módulo também oferece LEDs diagnósticos, config via CoE (CANopen over EtherCAT) e mapeamento PDO/SDO.
Por que usar: reduz o cabeamento e o tempo de integração em máquinas com múltiplos eixos, aumenta o sincronismo entre eixos crítico em embalamento e linhas de produção, e facilita diagnóstico remoto e manutenção preditiva em arquiteturas IIoT/SCADA. Para aplicações que exigem essa robustez, a série módulo EtherCAT Subdevice com 4 canais da ICP Das é a solução ideal. Confira as especificações completas em: https://www.lri.com.br/automacao-e-controle-de-maquinas/modulo-ethercat-subdevice-com-4-canais-controledriver-motor-de-passo.
Principais aplicações e setores atendidos pelo módulo EtherCAT Subdevice com 4 canais para controle/driver de motor de passo
Setores: manufatura (máquinas especiais), embalamento, indústria farmacêutica, alimentos e bebidas, impressão industrial e OEMs de equipamentos. Em linhas de produção automatizadas com necessidade de alta repetibilidade, o módulo permite sincronismo preciso e redução de tolerâncias mecânicas.
Cenários típicos: máquinas de embalagem com indexação por passo, células pick‑and‑place com multi‑eixo, sistemas de inspeção com posicionamento repetitivo, máquinas CNC de pequeno porte e impressoras industriais 3D. Em cada cenário o ganho principal é a coordenação determinística dos eixos via EtherCAT, com diagnóstico em tempo real.
Vantagem estratégica: ao integrar drivers de motor de passo diretamente no barramento EtherCAT, o integrador reduz painéis elétricos, pontos de falha e tempo de comissionamento, além de habilitar telemetria IIoT para análise de consumo, MTBF e manutenção preditiva.
Especificações técnicas do módulo EtherCAT Subdevice com 4 canais para controle/driver de motor de passo — (Keywords)
A tabela abaixo apresenta parâmetros essenciais que engenheiros e compradores técnicos consultam antes da seleção. Valores apresentados são típicos de módulos desta classe; confirme o datasheet do modelo para valores exatos e limites de operação.
Tabela de especificações recomendada
| Item | Valor típico | Observações |
|---|---|---|
| Modelo | Ex.: ICP‑DAS MX‑STEP‑4 | Verificar variante no datasheet |
| Interface | EtherCAT | CoE (CANopen over EtherCAT) suportado |
| Tipo de dispositivo | Subdevice (escravo) | Integrável a mestres EtherCAT |
| Número de canais | 4 | Eixos independentes |
| Tipo de saída | Step/Dir (TTL) ou driver integrado | Selecionável por jumper/config |
| Tensão de alimentação | 24 V DC (alimentação lógica) / 24–75 V DC (bus de potência) | Confirmar faixa no datasheet |
| Corrente por canal | 0.5–3.0 A cont. (exemplo) / pico até 6 A | Depende do modelo e refrigeração |
| Microstepping suportado | Até 1/256 (dependendo do firmware) | Configurável via SDO |
| Proteções | SobreCorrente, SobreTemperatura, Subtensão, Curto | Proteções térmicas e de MOSFETs |
| Temperatura de operação | -20 °C a +60 °C | Grau de proteção e ventilação influenciam MTBF |
| Dimensões / Montagem | Ex.: 120 × 80 × 35 mm / DIN rail | Montagem em painel ou trilho DIN |
| Conformidades / certificações | CE, RoHS, compat. EMC industrial | Verificar certificações locais |
Observações técnicas e notas de medição
Os valores de corrente são normalmente especificados como contínuos (rms) e pico (short‑time). Testes de corrente são feitos com carga resistiva/indutiva e temperatura ambiente padronizada (25 °C) — condições reais podem reduzir a corrente contínua segura por perda térmica. Sempre dimensione margem de 20–30% para evitar saturação térmica.
Microstepping impacta precisão e torque: quanto maior o microstepping, menor o torque disponível por passo e maior a suavidade. Ao configurar 1/256, verifique a relação torque/velocidade e jitter. Medições de posição devem usar encoder quando necessário para garantir closed‑loop ou verificação de steps perdidos.
Para avaliação de confiabilidade use métricas como MTBF (calcule com base em temperaturas operacionais reais) e considere MTTR (Tempo de Reparo) em layout de bancada. Para conformidade EMC, siga recomendações de aterramento e filtros (citar IEC/EN 61000‑6‑2/4).
Importância, benefícios e diferenciais do módulo EtherCAT Subdevice com 4 canais para controle/driver de motor de passo
O principal benefício técnico é o controle determinístico de múltiplos eixos com sincronização por EtherCAT (Distributed Clocks / DC), reduzindo jitter e assegurando movimentações coordenadas. Isso melhora a qualidade do produto final e diminui retrabalhos em linhas rápidas.
Redução de cabeamento e integração direta ao bus traz ganho no TCO: menor tempo de engenharia, menos espaço em painéis e diagnóstico remoto que diminui paradas. Além disso, o uso de CoE e mapeamento PDO/SDO facilita parametrização e troca rápida de módulos em manutenção.
Diferenciais competitivos: diagnóstico granular (logs de corrente, eventos de proteção), suporte a microstepping fino, e proteção robusta integrada. Esses recursos superam soluções genéricas ao permitir manutenção preditiva e integração direta em plataformas IIoT/SCADA.
Benefícios operacionais e de engenharia
Melhor precisão de posicionamento e repetibilidade resultam em menor desperdício e maior produtividade. A sincronização por EtherCAT permite coordenar eixos dispersos pela planta com latências sub‑milissegundo.
Em termos de manutenção, capacidade de ler SDOs para consumo, temperatura e contadores de eventos reduz tempo de diagnóstico e MTTR. O módulo também reduz riscos elétricos com proteções integradas, atendendo boas práticas IEC.
Economia total (TCO): custos iniciais levemente maiores que drivers simples podem ser compensados por redução de cabeamento, menor footprint e menor downtime, além de maior vida útil quando operado dentro de especificações de temperatura e corrente.
Guia prático: Como instalar, configurar e usar o módulo EtherCAT Subdevice com 4 canais para controle/driver de motor de passo
A instalação começa com fixação mecânica (trilho DIN recomendado) e separação adequada entre fonte de potência e circuitos lógicos. Use cabos de potência dimensionados para corrente máxima e mantenha cabeamento de sinais (EtherCAT) em twisted pair e blindagem conectada em um único ponto de terra.
Alimentação: observe ordem de energização — alimente primeiro a lógica (24 V DC) se necessário para evitar estados indesejados nos MOSFETs. Configure jumpers de seleção de Step/Dir ou driver integrado conforme o manual. Verifique LEDs de status do EtherCAT (RUN/ERR) e dos canais.
Configuração inicial: use ferramenta do mestre EtherCAT (ex.: TwinCAT ou outro) para inserir o módulo no ESI/ESD e fazer mapeamento de PDO. Ajuste corrente por canal, microstepping e limites de velocidade via SDOs/CoE. Teste com carga leve antes de operar na carga nominal.
Instalação física e elétrica
Fixe o módulo em trilho DIN com espaço para dissipação. Separe cabos de potência e sinais, evite loops e mantenha distâncias adequadas de motores e fontes de alto ruído. Aterramento deve ser único e conectado ao chassi, seguindo práticas IEC para reduzir interferência EMC.
Cabeamento dos motores: conecte fases de motor corretamente e use ferrites ou filtros se houver ruído. Inclua resistor de frenagem ou banco de capacitores se a aplicação exigir regeneração. Dimensione fusíveis e proteções na alimentação conforme corrente máxima.
Boas práticas: rotular cada canal, documentar mapeamento PDO, manter esquema elétrico e versão de firmware registrada. Realize teste de isolamento e verificação de continuidade antes de energizar.
Configuração EtherCAT e parametrização inicial
No mestre EtherCAT, importe ESI/ESD do fabricante e posicione o subdevice na topologia. Realize autodetect (scan) e confirme identificação. Configure PDOs de controle (position/velocity/command) e status (fault/temperature/current) para cada canal.
Parâmetros críticos: corrente RMS, corrente de pico, microstepping, aceleração máxima e limites de velocidade. Ajuste Distributed Clock para sincronização entre eixos e teste jitter com ferramentas do mestre. Salve parâmetros através de SDOs e mantenha backup de configuração.
Sincronização: para movimentos coordenados use Sync0/Sync1 ou DC (Distributed Clocks) conforme exigido pelo mestre. Teste homing e rotinas de segurança (soft limit, emergency stop) antes de integrar ao PLCSupervisory.
Procedimento de teste e validação
Sequência: 1) verificação de alimentação e LEDs; 2) homing com velocidade reduzida; 3) movimentos de teste com carga zero; 4) testes com carga nominal e monitoramento de temperatura e corrente. Registre logs de eventos e tempos de resposta.
Métricas para validar desempenho: precisão de posição por passo (ou por encoder), jitter nas curvas de velocidade, consumo de corrente em aceleração e estabilidade térmica durante ciclo prolongado. Compare com especificações do datasheet.
Documente resultados e ajuste parâmetros conforme necessário (ex.: redução de corrente para evitar overheating) e valide novamente. Só então libere para produção.
Integração com sistemas SCADA/IIoT e driver de motor de passo EtherCAT
O módulo expõe dados em tempo real via PDO e parâmetros via SDO/CoE, permitindo integração com SCADA e gateways IIoT. Para telemetria, publique variáveis chave (status de falha, corrente, temperatura, contadores de ciclo) em OPC UA ou MQTT através de um gateway industrial.
Recomendações: use um gateway que traduza CoE/SDO para OPC UA com mapeamento automático, e implemente políticas de segurança (TLS, firewall, VLAN) para proteger dados e comandos críticos. Em aplicações utilities, logging e corretas permissões são essenciais para auditoria.
A integração IIoT habilita manutenção preditiva: agregue dados de corrente e temperatura com algoritmos de análise (thresholds e ML) para prever falhas e otimizar planos de manutenção.
Protocolos, drivers e mapeamento de dados (PDO/SDO)
Use PDOs para controle cíclico (comandos de movimento, habilitar canal, status de erro) e SDOs/CoE para setpoints e configuração (corrente, microstepping, homing). Exemplos de tags a expor: Axis1_Command, Axis1_Status, Axis1_Current_A, Axis1_Temperature.
Em masters comuns (Beckhoff TwinCAT, Codesys) importe ESI e gere mapeamento automático. Configure SyncManagers e PDO mapping para garantir baixa latência. Mantenha documentação de offsets e unidades.
Para SCADA, proponha estruturas de nomes padrão (device/channel/metric) e exponha alarms e eventos para sistemas de supervisão.
Exemplos de integração com masters e plataformas (Beckhoff TwinCAT, Codesys, Ignition)
Em TwinCAT, importe ESI e use Tc2 EtherCAT para mapear PDOs; configure Distributed Clocks e crie variáveis PLC que referenciem entradas/saídas do módulo. Em Codesys, use biblioteca EtherCAT Slave Stack e mapeie objetos CoE.
Para Ignition, utilize OPC UA server no gateway e publique tags com frequência configurável. Para IIoT/MQTT, use gateway para publicar telemetria e alarmes — ideal para dashboards e análises em tempo real.
Consultas e scripts de automação podem ser usados para rotina de homing e sequência de segurança, integrando o módulo com PLCs e HMI.
Exemplos práticos de uso do módulo EtherCAT Subdevice com 4 canais para controle/driver de motor de passo
Caso 1: Linha de embalagem com 4 eixos sincronizados
Arquitetura: mestre EtherCAT (PLC) controla 1 módulo subdevice 4‑eixos, sensores de referência e encoders. Objetivo: indexar esteiras e cabeçotes de selagem com precisão ±0.1 mm. Parâmetros críticos: microstepping 1/32, aceleração suave para evitar pulso no produto, monitoramento de corrente para detectar atolamentos.
Resultados esperados: aumento de throughput e redução de perdas por desalinhamento, com diagnóstico on‑line diminuindo paradas não planejadas.
Caso 2: Integração em célula robótica para pick‑and‑place
Requisitos de tempo real: latência baixa (<1 ms para controle de trajetória) e repetibilidade alta. O módulo fornece quatro eixos de posicionamento para atuadores lineares e garras, com homing rápido e perfil de movimento sincronizado via DC.
Benefício: ciclo mais rápido, menor desgaste mecânico e integração direta com visão por camera via PLC/SCADA.
Exemplo adicional: linha de inspeção onde cada câmera aciona micro‑movimentos de posicionamento — o módulo garante movimentos repetitivos e integra sinais de trigger com baixo jitter.
Comparação técnica: módulo EtherCAT Subdevice 4 canais vs outros módulos ICP DAS e alternativas do mercado
Tabela comparativa (resumo):
| Característica | Módulo 4‑canais EtherCAT | Driver single‑axis genérico | Alternativa Fieldbus |
|---|---|---|---|
| Canais | 4 | 1 | 1–2 |
| Interface | EtherCAT (CoE/PDO) | I/O digital ou RS485 | ProfiNet/Modbus |
| Corrente | 0.5–3 A tip. | variável | variável |
| Sincronização | DC (sub‑ms) | limitada | depende do fieldbus |
| Diagnóstico | Avançado (SDO/PDO) | básico | médio |
| TCO | reduzido em multi‑eixo | maior em varias unidades | variável |
Pontos de comparação essenciais
Compare corrente e tensão de alimentação para garantir compatibilidade com motores. Verifique suporte a microstepping e resolução, além de proteções integradas. EtherCAT oferece melhor sincronização que fieldbuses tradicionais (Modbus/ProfiNet) em aplicações de movimento.
Ferramentas de configuração e suporte do fabricante (ESI files, documentação) são diferenciais importantes que reduzem tempo de integração e risco.
Preço/benefício: para multi‑eixo, um subdevice 4‑canais geralmente reduz custo total versus múltiplos drivers single‑axis, além de economizar espaço e simplificar arquitetura.
Erros comuns, armadilhas de projeto e detalhes técnicos a observar
Erros frequentes: subdimensionamento da fonte de alimentação (não considerar picos de corrente), aterramento inadequado causando falhas EMC, e configuração incorreta de microstepping resultando em perda de passos. Outro erro é não configurar DC/sincronização corretamente no mestre.
Armadilhas no comissionamento: testar apenas com carga leve e não validar desempenho em carga nominal; esquecer limites de velocidade/aceleração; não habilitar watchdogs e safety interlocks. Documente e automatize testes de segurança.
Recomendações: dimensione margens térmicas, use cabos blindados para sinais EtherCAT, aplique filtros e ferrites onde necessário e valide todos os SDOs de parâmetros após atualização de firmware.
Diagnóstico rápido de falhas e procedimentos de correção
Checklist de troubleshooting: verifique LEDs de status EtherCAT (link/ERR), leia logs do mestre, monitore SDOs de temperatura/corrente e verifique alarms. Em caso de sobrecorrente, inspecione fiação do motor; em sobretemperatura, revise ventilação e duty cycle.
Procedure: isole eixo com falha, teste com carga reduzida, compare leituras com valores esperados e revalide parâmetros. Se persistir, backup de configuração e atualização/cross‑check de firmware com o fabricante.
Boas práticas de manutenção e suporte técnico para o módulo EtherCAT Subdevice com 4 canais para controle/driver de motor de passo
Plano de manutenção: inspeção visual mensal, leitura de logs semanais, e teste de desempenho semestral. Registre horas de operação e eventos de proteção para análise de MTBF e planejamento de substituição.
Firmware: mantenha firmware atualizado conforme release notes do fabricante. Sempre faça backup de parâmetros antes de atualizar e execute procedimento de rollback documentado.
Suporte técnico: forneça logs, versão de firmware, esquema elétrico e arquivos ESI ao suporte. Muitas falhas são resolvidas com análise de SDOs e logs de eventos.
Conclusão
O módulo EtherCAT Subdevice com 4 canais para controle/driver de motor de passo é uma solução robusta e eficiente para aplicações industriais que requerem múltiplos eixos sincronizados, diagnóstico avançado e integração IIoT. Ao seguir boas práticas de instalação, configuração EtherCAT e manutenção, integradores podem reduzir TCO e aumentar disponibilidade das máquinas. Para aplicações que exigem essa robustez, a série módulo EtherCAT Subdevice com 4 canais da ICP Das é a solução ideal. Confira as especificações e solicite suporte: https://www.lri.com.br/automacao-e-controle-de-maquinas/modulo-ethercat-subdevice-com-4-canais-controledriver-motor-de-passo.
Interaja: deixe perguntas, descreva seu caso de uso nos comentários e peça exemplos de mapeamento PDO específicos para sua topologia. Para informações adicionais e artigos técnicos relacionados, veja também: https://blog.lri.com.br/ethercat-na-automacao e https://blog.lri.com.br/iiot-e-indústria-4-0. Outra referência de produto e especificações técnicas pode ser consultada no portal de produtos: https://www.lri.com.br/produtos/modulo-driver-stepper-ethercat.
