Introdução
O que é o módulo registrador de dados PM1/PM2.5/PM10, H2S, temperatura e umidade?

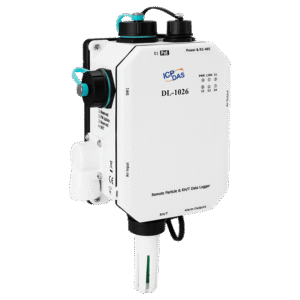

O módulo registrador de dados PM2.5 e PM1/PM10 da ICP DAS é um equipamento de aquisição e logging projetado para medições contínuas de partículas em suspensão (PM1, PM2.5 e PM10), gás H2S, temperatura e umidade relativa em aplicações industriais e ambientais. Desde o primeiro parágrafo já enfatizamos: este módulo oferece aquisição de dados, conectividade industrial (Modbus RTU/TCP, MQTT) e opções de integração com SCADA/IIoT, permitindo monitoramento em tempo real e histórico de eventos.
Componentes principais e arquitetura do dispositivo
O dispositivo integra sensores de partículas optoeletrônicos (laser/triangulação), um sensor electroquímico ou metal-óxido para H2S, e um sensor combinado de temperatura/umidade com compensação de temperatura. A arquitetura típica inclui: módulo de condicionamento de sinal, ADC de alta resolução, microcontrolador embarcado, memória circular para logging local, interfaces físicas (Ethernet, RS‑485/RS‑232) e saída(s) digitais/analógicas para alarmes e controle.
Resumo rápido das capacidades e limites de aplicação
Em termos de capacidade, espere faixas de medição típicas de 0–1000 µg/m³ para PM, 0–50 ppm para H2S (dependendo do sensor), temperatura de -40 a 85 °C e umidade 0–100 %RH. A resolução costuma ser de 1 µg/m³ para PM e 0,1 ppm para H2S, com amostragem configurável de 1 s a 1 hora. Para especificações exatas e valores de fábrica, consulte o datasheet oficial ou solicite avaliação técnica.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Principais aplicações e setores atendidos pelo módulo registrador
Indústria petroquímica e refinarias
Em refinarias e unidades petroquímicas, o monitoramento de H2S é crítico para segurança do trabalho e proteção de ativos. O módulo registrador permite detecção precoce de vazamentos e integração com sistemas de intertravamento, reduzindo riscos de exposição e paradas não planejadas.
Monitoramento ambiental urbano e estações de qualidade do ar
Para estações de qualidade do ar e monitoramento urbano, o registro simultâneo de PM1/PM2.5/PM10 com temperatura e umidade permite validar índices de qualidade do ar (AQI) e alimentar plataformas públicas e privadas. A conformidade pode requerer correlações com métodos de referência (FRM/FEM ou normas locais), mas esses módulos oferecem excelente densidade de dados para redes distribuídas.
Mineração, HVAC e edificações inteligentes
Em mineração, monitoramento de partículas e H2S protege a saúde ocupacional e assegura conformidade com limites regulamentares. Em edifícios inteligentes e HVAC, dados de PM e umidade ajudam otimizar ventilação, economizando energia e melhorando conforto. O dispositivo é indicado para cenários IIoT e Indústria 4.0 onde integração e logging local são exigidos.
Especificações técnicas — tabela de especificações (modelo)
Tabela de especificações (valores típicos)
| Item | Especificação | Faixa/Valor típico | Observações |
|---|---|---|---|
| Sensores PM | Faixa de medição | 0 – 1000 µg/m³ | Resolução 1 µg/m³; ±(10 µg/m³ + 10%) típico |
| PM1 / PM2.5 / PM10 | Partículas fracionadas | Sim | Classificação por tamanho conforme EN 481/EN padrão local |
| Sensor de gás | H2S | 0 – 50 ppm (0–100 ppm opcional) | LOD 0,1 ppm; tempo de resposta T90 < 30 s |
| Temperatura | Faixa | -40 °C a 85 °C | Precisão típica ±0,5 °C |
| Umidade relativa | Faixa | 0 – 100 %RH | Precisão típica ±2–3 %RH |
| Interfaces | Comunicação | Ethernet, RS‑485 (Modbus RTU), RS‑232, Modbus TCP, MQTT | Suporte a JSON/REST via gateway |
| Alimentação | Tensão | 12–24 VDC (opcional 100–240 VAC com PSU) | Consumo típico 2–5 W |
| Memória & Logging | Buffer | Circular local, SD card opcional | Timestamp RTC, CSV/JSON export |
| Proteção | IP rating | IP65 / IP66 (invólucro opcional) | Proteção para uso externo |
| Temperatura operação | Operação | -20 °C a 60 °C (versão industrial -40 °C) | Armazenamento -40 °C a 85 °C |
| Certificações | Conformidade | CE, RoHS; ATEX opcional | EM C conforme IEC 61000 series |
Observações técnicas detalhadas
A taxa de amostragem é configurável; para PM é comum usar 1–10 s para detecção dinâmica e 1–5 min para reporting histórico. O buffer local garante logging mesmo em perda de conectividade; muitos módulos oferecem SD card ou memória circular com retenção de semanas a meses dependendo do intervalo de amostragem. Formatos de saída comuns: CSV, JSON e payload MQTT configurável, com timestamps em UTC.
Importância, benefícios e diferenciais do produto
Benefícios operacionais e de negócio
O principal benefício é o monitoramento contínuo e documentado, reduzindo tempo de resposta a incidentes e provendo evidência para compliance ambiental. Operacionalmente, o logging local reduz lacunas de dados e a integração com SCADA/IIoT facilita automação de ações corretivas.
Diferenciais técnicos frente ao mercado
Diferenciais incluem integridade de dados (memória não volátil e RTC), múltiplos protocolos industriais (Modbus RTU/TCP, MQTT) e sensores com calibração de fábrica. A robustez de hardware (MTBF típico elevado, invólucros IP) e opções de certificação ATEX/IECEx tornam o módulo apto para ambientes exigentes.
ROI e argumentos para decisão de compra
O retorno sobre investimento pode ser medido em redução de multas por não conformidade, diminuição de dias perdidos por incidentes e otimização de HVAC que reduz consumo energético. Casos práticos mostram payback em meses para instalações críticas.
Guia prático de instalação e uso — Como fazer/usar?
Preparação para instalação
Verifique classificação IP e zona ATEX do local, nivele o sensor longe de fontes diretas de poeira localizadas e garanta alimentação estável (recomenda-se PFC se alimentado em AC). Ferramentas básicas: medidor de tensão, multímetro, chavealene e instrumentos para montagem mecânica.
Passo a passo de instalação física
Monte em altura e orientação recomendadas (evitar proximidade imediata de saídas de exaustão). Conecte alimentação e a interface de comunicação escolhida; use cabo blindado para sinais RS‑485 em instalações industriais para reduzir ruído eletromagnético. Se o ambiente for agressivo, instale invólucro IP66 com filtro autopurificante.
Configuração inicial e calibração
Acesse a interface web ou o software de configuração via Modbus/MQTT. Ajuste intervalo de amostragem, calibração zero/span do sensor H2S quando aplicável, e verifique leituras contra um instrumento de referência. Documente baseline inicial e registre a data de calibração para manutenção futura.
Integração com sistemas SCADA/IIoT: protocolos, integração e melhores práticas
Protocolos e interfaces suportadas
Suporte típico a Modbus RTU/TCP, MQTT, HTTP/REST e formatos JSON para integração com plataformas IIoT. Para SCADA, Modbus é o padrão mais direto; para cloud, MQTT com TLS é a prática recomendada.
Arquiteturas de integração recomendadas
Arquitetura híbrida sugerida: dados raw são enviados localmente via Modbus/TCP ao SCADA; um gateway encaminha agregados para a nuvem via MQTT/REST para analytics. Edge computing pode executar filtros, compressão e detecção de anomalias para reduzir tráfego e latência.
Segurança e práticas de rede
Implemente segmentação de rede, ACLs e TLS para MQTT/HTTPS. Use autenticação forte (certificados ou tokens) e mantenha firmware atualizado. Desative serviços desnecessários e registre logs de acesso para auditoria.
Exemplos práticos de uso (Casos de aplicação)
Exemplo 1: Estação de monitoramento urbano
Objetivo: fornecer dados de PM em tempo real para um portal de qualidade do ar. Configuração: rede de módulos ICP DAS distribuídos, encaminhando via MQTT para plataforma cloud; thresholds configurados para avisos automáticos. Resultado: aumento na resolução espacial das medições e melhor resposta a eventos de poluição.
Exemplo 2: Monitoramento de H2S em planta petroquímica
Localização: áreas de flare e unidades de processamento. Ações: ligação das saídas digitais a sirenes e válvulas de isolamento; integração com DCS para shutdown automático em alta concentração. Resultado: redução de exposições e tempo de reação a vazamentos.
Exemplo 3: Otimização HVAC em edifício inteligente
Dados de PM2.5, temperatura e umidade alimentam o BMS; sistemas de ventilação modulatória ajustam vazão e filtração. Resultado: economia energética e melhoria do conforto interno, com logs que suportam KPI de desempenho.
Comparativo técnico: módulo registrador vs outros módulos ICP DAS e erros comuns
Tabela comparativa (modelo)
| Modelo | Sensores suportados | Precisão típica | Interfaces | Aplicação ideal |
|---|---|---|---|---|
| Módulo Registrador PM/H2S (ex.) | PM1/2.5/10, H2S, T/H | ±10% / ±0,5°C / ±3%RH | Ethernet, RS‑485, MQTT | Monitoramento ambiental industrial |
| Módulo ICP DAS (genérico) | PM apenas / T/H | Varia | RS‑485, 4–20mA | HVAC e aplicações comerciais |
| Módulo compacto IIoT | PM2.5 só | ±15% | Wi‑Fi, LoRa | Redes urbanas de custo baixo |
Principais diferenças e quando escolher cada modelo
Escolha o registrador multi-sensor quando precisar correlacionar partículas e gás com condições climáticas locais e integrar com SCADA. Prefira módulos mais simples para pontos de baixa criticidade ou redes de baixo custo.
Erros comuns na seleção, instalação e operação
Erros recorrentes: posicionamento em locais com fontes de emissão local (viés de leitura), ignorar necessidade de calibração periódica, não prever buffer de logging para perda de conectividade e falha em segmentar rede com restrições de segurança.
Conclusão
Resumo estratégico e recomendação imediata
O módulo registrador de dados para PM1/PM2.5/PM10, H2S, temperatura e umidade da ICP DAS é uma solução robusta para aplicações industriais e ambientais que exigem dados confiáveis, integráveis e com capacidade de logging local. Recomendamos avaliação técnica para definir a versão (IP, ATEX, intervalo de amostragem) adequada ao seu projeto.
Como solicitar suporte ou cotação
Para solicitar cotação, prepare um checklist com: gama de medições necessárias, número de pontos, requisitos de certificação (ATEX/IP), protocolos de comunicação desejados e intervalo de amostragem. Entre em contato com o time técnico comercial com esses dados para uma proposta detalhada.
Para aplicações que exigem essa robustez, a série de módulos registradores da ICP DAS é a solução ideal. Confira as especificações completas e solicite avaliação técnica em: https://www.lri.com.br/aquisicao-de-dados/modulo-registrador-de-dados-pm1pm2-5pm10h2stemperaturaumidade.
Outra opção de referência e compra de módulos e acessórios está disponível em: https://www.blog.lri.com.br/modulos-de-aquisicao-icp-das.
Se tiver dúvidas técnicas, comente abaixo ou solicite uma avaliação técnica com nossos especialistas. Convido você a comentar cenários específicos de aplicação — responderemos com recomendações práticas.
