Módulo DeviceNet Slave 8 Entradas Termopar CN-1824

Introdução — O que é o Módulo DeviceNet Slave CN-1824 (8 entradas termopar)?

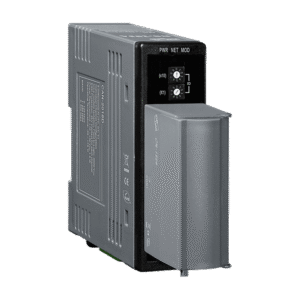

O Módulo DeviceNet Slave CN-1824 da ICP DAS é um módulo de aquisição de temperatura com 8 entradas para termopar, projetado para integrar sinais térmicos diretamente em redes industriais DeviceNet. Sua arquitetura combina condicionamento de sinal local, conversão ADC de alta resolução e comunicação DeviceNet como slave, permitindo leitura confiável de termopares em ambientes industriais. Use-o quando for necessário distribuir pontos de medição de temperatura próximos ao processo e transmitir os dados via DeviceNet para CLPs ou gateways IIoT.

O público‑alvo inclui engenheiros de automação, integradores de sistemas, gestores de manutenção e equipes de instrumentação em setores como utilities, petroquímica, siderurgia e P&D. O CN-1824 reduz cabeamento até o controlador central e entrega diagnósticos locais que aceleram o comissionamento. Na prática, ele atua como um módulo de aquisição especializado em termopares, com ênfase em robustez e integração com redes industriais.

Desde o início do projeto, a prioridade é compatibilidade com arquiteturas de controle distribuído e conformidade eletromagnética. Recomendamos verificar a ficha técnica para confirmação de especificações em projetos críticos (isolamento galvânico, taxas de amostragem, e condições de operação). Para leitura complementar sobre estratégias de aquisição, veja estes artigos no blog: https://blog.lri.com.br/monitoramento-termico e https://blog.lri.com.br/devicenet-na-industria.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Principais aplicações e setores atendidos — DeviceNet, termopar e módulo de aquisição aplicados na prática

O CN-1824 é ideal para fornos industriais, cozimento e tratamento térmico, onde leituras rápidas e replicáveis de termopar alimentam as malhas de controle. Em indústrias automotiva e metalúrgica, Multipontos de termopar permitem controle de perfil térmico em linhas de aquecimento e têm impacto direto na qualidade da peça. A robustez e o isolamento protegem contra ambientes com ruído elétrico elevado.

Em utilities e geração de energia, o módulo monitora tubulações, trocadores e pontos críticos de processo, integrando dados de temperatura ao SCADA via DeviceNet. Em P&D e laboratórios, o CN-1824 oferece resolução e facilidade de integração para experimentos com múltiplos sensores. Em processos alimentícios e farmacêuticos, a rastreabilidade de temperatura beneficia controle de qualidade e conformidade regulatória.

Aplicações IIoT/Indústria 4.0 incluem coleta distribuída de temperatura para análises preditivas e digital twins, onde módulos com diagnósticos embarcados aceleram identificação de anomalias. Para aplicações que exigem essa robustez, a série CN-1824 da ICP DAS é a solução ideal. Confira as especificações detalhadas e solicite avaliação técnica: https://www.lri.com.br/aquisicao-de-dados/modulo-devicenet-slave-8-entradas-termopar-de-8-inclui-cn-1824

Especificações técnicas do Módulo DeviceNet Slave CN-1824 (Tabela de referência)

A tabela abaixo resume os parâmetros principais para consulta rápida. Valores exemplificativos: sempre confirme na ficha técnica oficial antes de integração em projeto.

H3: Entradas e tipos de termopar suportados

O CN-1824 aceita até 8 canais de termopar, com seleção de tipo (K, J, T, E, R, S, N, B) por configuração local ou via software. Cada entrada é condicionada por um módulo de precisão com compensação de junção fria (Cold‑Junction Compensation, CJC) integrada, permitindo medições diretas sem compensadores externos. Essa abordagem reduz erros de medição e simplifica a fiação.

Faixas de medição variam conforme o tipo de termopar: por exemplo, K: -200 a +1372 °C, S/R/B para altas temperaturas. O projeto apresenta proteção contra sobretensão e filtragem de ruído para cada canal, o que é crítico em ambientes com altas interferências eletromagnéticas. Para aplicações de alta precisão, recomenda‑se verificar o método de linearização usado no ADC.

O número de entradas torna o módulo adequado para aplicações multiponto em fornos, linhas contínuas e experimentos laboratoriais. Em projetos com termopares longos, considere os efeitos de resistência do cabo e adote cabeamento de termopar apropriado e técnicas de CJC para manter a acurácia.

H3: Precisão, resolução e taxa de amostragem

A resolução típica de 16 bits oferece granularidade suficiente para a maioria das aplicações industriais, resultando em resolução menor que 0,1 °C dependendo da faixa. A precisão é função de erro de sensor, ADC, CJC e condicionamento; valores típicos podem ficar em ±0.2 °C ou ±0.1% do valor de leitura em faixas intermediárias. Para medições críticas, realize calibração in loco.

A taxa de amostragem por canal costuma ser configurável; um valor prático é 10 amostras/s por canal com multiplexação interna. Em aplicações que exigem resposta rápida (controle dinâmico de fornos), ajuste a taxa e verifique se o tráfego DeviceNet suporta a atualização desejada. O filtro digital e o tempo de integração afetam tanto ruído quanto tempo de resposta.

Considere a estabilidade a longo prazo (deriva), MTBF do módulo e as condições ambientais (temperatura ambiente, vibração) ao definir a política de recalibração. Para aplicações laboratoriais, calibração com padrões rastreáveis melhora a confiabilidade dos resultados.

H3: Interface DeviceNet, CN-1824 e comunicação

Como DeviceNet Slave, o CN-1824 expõe registros de entrada configuráveis para o mestre/CLP. A configuração típica inclui Node ID (0–63), seleção de baud rate (125/250/500 kbps) e mapeamento de PDOs para atributos de leitura de temperatura. A topologia DeviceNet requer terminadores nas extremidades do segmento e alimentação correta do bus.

Na prática, a configuração inicial é feita via software de gerenciamento DeviceNet ou via parâmetros setados no módulo. É importante evitar conflitos de Node ID e assegurar que o mestre suporta o formato de dados (ex.: 16‑bit signed/int com scaling). Diagnósticos embutidos indicam perda de sinal, CJC fora de faixa e erros de comunicação.

Recomenda‑se segmentar a rede em caso de alto ruído e usar cabos classificados para DeviceNet. A correta terminação e uso de isoladores/optocopladores em gateways ajudam a manter integridade de rede em instalações extensas.

H3: Alimentação, consumo e características físicas

O módulo opera com 24 VDC típico, com consumo reduzido (geralmente <1 W a 24 V no modo normal). Para projetos com muitos módulos, calcule a capacidade da fonte considerando PFC (Power Factor Correction) em fontes gerais e derating em temperaturas altas. Fontes com proteção contra subtensão melhoram confiabilidade.

Dimensionalmente, o CN-1824 segue padrão para montagem em trilho DIN 35 mm, ocupando espaço compacto em painéis de instrumentação. Construção robusta com conexões de bornes para cabeamento de termopar e bus facilita manutenção. A faixa de operação comum é -25 °C a +70 °C, com proteção mecânica e dissipação térmica adequadas.

Para projetos que exigem certificações, verifique conformidades da unidade e certificações aplicáveis (EMC, CE). Em ambientes agressivos, considere invólucros adicionais e planejamento de ventilação para evitar aquecimento excessivo.

H3: Proteções, isolamento e conformidades

Isolamento galvânico entre canais e entre canais e bus (por exemplo, 2500 Vrms) evita loops de terra e loops de corrente, aumentando imunidade a falhas e queimadas de entradas. O produto incorpora filtros de supressão de ruído, proteção ESD e supressão transiente (TVS) para proteção contra picos.

Em termos de conformidade EMC, busque módulos que atendam IEC 61000‑6‑2 (imunidade industrial) e IEC 61000‑6‑4 (emissão industrial). Em aplicações reguladas, confirme compatibilidade com normas aplicáveis ao produto final (ex.: IEC/EN 62368‑1 para equipamentos eletrônicos). Embora IEC 60601‑1 seja para dispositivos médicos, conhecer requisitos de isolamento e segurança é útil em projetos com interface humana.

O MTBF e relatórios de teste são indicadores de confiabilidade; especifique valores (ou solicite relatório) quando o downtime tiver impacto alto. A proteção mecânica (IP rating) e especificidades de montagem determinam aplicabilidade em ambientes agressivos.

Importância, benefícios e diferenciais do CN-1824 para processos industriais

A integração local de termopares reduz cabeamento até o CLP e melhora a integridade do sinal, diminuindo ruído e erros por queda de tensão. Isso traduz‑se em controle de processo mais preciso, menos retrabalho e maior uniformidade de produção. Em malhas críticas, medições confiáveis evitam overshoot térmico e reduzem perdas energéticas.

A interoperabilidade com DeviceNet facilita integração com CLPs legacy e gateways para IIoT, acelerando comissionamento. Diagnósticos integrados reduzem tempo de troubleshooting e permitem intervenções preditivas. Em operações 24/7, o ganho em disponibilidade tem impacto direto no OEE (Overall Equipment Effectiveness).

Diferenciais técnicos como canais isolados, compatibilidade com múltiplos tipos de termopar e configuração remota tornam o CN-1824 mais versátil que soluções genéricas. Se precisar de variantes para entradas RTD ou sinais analógicos, confira a linha de aquisição da ICP DAS para escolher o módulo adequado ao seu projeto. Para módulos adicionais e combinações, veja: https://www.lri.com.br/aquisicao-de-dados

H3: Benefícios operacionais imediatos

Imediatamente após a instalação, os ganhos típicos são: leituras confiáveis, redução do cabeamento até o controlador e maior velocidade de diagnóstico. Isso encurta tempo de comissionamento e diminui chamadas de suporte em campo. Em manutenção, trocas de módulos são mais rápidas por serem padronizados em trilho DIN.

A integração direta com CLP/SCADA via DeviceNet permite usar os dados de temperatura em lógica de controle e alarmes sem gateways complexos. Além disso, o registro contínuo de dados facilita análise de tendência e histórico de processos, essenciais para auditorias de qualidade e compliance.

Para operações críticas, a redundância de sensores e o mapeamento claro de tags reduzem risco operacional. A documentação técnica e suporte da ICP DAS e revendedores locais (como LRI) auxiliam na seleção e testes de campo.

H3: Diferenciais técnicos frente ao mercado

Diferenciais podem incluir isolamento por canal, CJC de alta precisão e diagnóstico embarcado que sinaliza erro de sensor e perda de contato. A facilidade de configuração DeviceNet — com mapeamento simples de PDOs — reduz erros humanos na comissionamento. O conjunto de tipos de termopar suportados cobre a maioria das aplicações industriais.

Outros fabricantes oferecem módulos semelhantes, mas a combinação de robustez, suporte técnico e ecossistema ICP DAS (gateways, software e módulos complementares) agrega valor na integração em projetos complexos. A modularidade e compatibilidade com ferramentas de configuração DeviceNet padronizadas facilitam upgrades futuros.

No projeto, priorize módulos com documentação clara, relatórios de teste e suporte técnico local para reduzir risco no cronograma de implantação.

H3: Impacto no ROI e custos de manutenção

A redução de cabeamento e tempo de engenharia reduz CAPEX inicial. Em OPEX, a diminuição de chamadas de manutenção e menor downtime por diagnósticos remotos melhoram o ROI em meses, dependendo do ciclo de produção. Substituições rápidas e peças padrão reduzem estoques de manutenção.

Medições confiáveis evitam perdas de processo e retrabalhos, que frequentemente representam custos significativos. Em processos regulados, a rastreabilidade de temperatura minimiza riscos de não conformidade e multas. Para justificar investimento, calcule economia energética, redução de scrap e tempo salvo em comissionamento.

Adote métricas claras (tempo médio para reparo, nº de alarmes falsos, custo por parada) antes e depois da implantação para quantificar ganhos e validar ROI com dados reais.

Guia prático — Como instalar, configurar e usar o CN-1824 passo a passo

Ao receber o módulo, execute inspeção visual, verifique modelo e versão de firmware e confirme a presença de manuais e esquema de conexões. Registre o número de série e compare o item com a nota fiscal para garantir que recebeu a versão correta. Mantenha a etiqueta do módulo visível para rápida identificação em campo.

Instale o módulo em trilho DIN, respeitando clearances térmicos e evitando empilhamento direto com fontes de calor. Conecte a alimentação 24 VDC e verifique a presença de tensão antes de conectar o DeviceNet. Use ferramentas calibradas para aperto de bornes e siga as instruções de torque para evitar falhas por conexão frouxa.

Finalize a instalação física com fechamento do painel e limpeza do ambiente de trabalho. Planeje janela de comissionamento com o time de controle para mapear Node ID e testar comunicação com o mestre/CLP.

H3: Pré‑requisitos e verificação antes da instalação

Checklist básico: documentos (datasheet, manual de instalação), ferramentas (multímetro, calibrador de termopar), cabos DeviceNet e termopares compatíveis. Certifique‑se de que o mestre DeviceNet suporta os objetos e formatos que o CN-1824 expõe. Determine Node ID e baud rate antes da montagem para evitar conflitos.

Valide a qualidade dos termopares (tipo, isolamento, terminações) e verifique limpeza dos cabos emendas e soldas. Em instalações novas, planeje pontos de aterramento e rotas de cabo separados para sinais e potência para reduzir ruído. Confira a integridade física do módulo e embalagem.

Confirme políticas de segurança para entrada em painéis, bloqueio/desligamento de fontes elétricas e uso de EPI. Obtenha aprovação do responsável pela planta antes de energizar.

H3: Conexão elétrica e cabeamento de termopar (boas práticas)

Use cabos de termopar do mesmo metal do sensor para evitar erros por junção de metais. Minimize comprimento quando possível; quando longos, use terminais de compensação e evite passar cabos de termopar paralelos a cabos de força. Mantenha pares trançados e blindagem conectada corretamente ao terra em um único ponto.

Para a alimentação do módulo, forneça 24 VDC estabilizados com proteção contra surtos. Em ambientes ruidosos, adote supressão adicional e filtros de linha. Garanta que os bornes estejam apertados conforme especificação do fabricante para evitar resistências de contato variáveis.

Em termopares, implemente a compensação da junção fria (CJC) local ou central; o CN-1824 normalmente fornece CJC embutida, mas verifique a calibração do sensor CJC e condições ambientais do módulo para evitar deriva de leitura.

H3: Configuração DeviceNet (Node ID, baud rate, mapeamento de dados)

Configure Node ID único e baud rate (125/250/500 kbps) conforme topologia do segmento DeviceNet. Utilize software de configuração DeviceNet do fabricante ou ferramentas padrão (RSLinx, CANopen configurators com suporte) para mapear entradas de temperatura em PDOs/attributes. Evite duplicidade de endereços.

Defina o mapeamento de dados para que cada canal corresponda a um registro facilmente identificável no CLP/SCADA. Padronize nomes e escalonamentos (por exemplo, °C com 0.1 scaling) para evitar ambiguidade. Teste a latência e a taxa de atualização para garantir que atendem a requisitos de controle.

Salve backups de configuração e firmware. Em projetos críticos, mantenha uma lista de versões compatíveis de firmware do módulo e do mestre para facilitar rolling back em campo.

H3: Testes de validação, calibração e diagnóstico em campo

Realize testes iniciais: leitura estática com termopar em banho de referência, loop de verificação comparando com calibrador padrão e teste de comunicação DeviceNet (ping e leitura de atributos). Verifique LEDs de status do módulo e logs de erro do mestre. Documente resultados.

Implemente plano de calibração periódico com padrões rastreáveis (calibrador de temperatura) e registre certificados. Use testes de curto circuito e verificação de isolamento para garantir integridade elétrica. Em campo, confirme resposta dinâmica aplicando gradientes térmicos controlados.

Use ferramentas de diagnóstico DeviceNet para monitorar tráfego e identificar colisões, perda de frames ou erros de CRC. Estabeleça procedimentos de manutenção preditiva baseados em logs e tendências de leitura.

Integração com sistemas SCADA/IIoT — Conecte CN-1824 aos seus pontos de monitoramento

Para expor os dados do CN-1824 ao SCADA, mapeie tags DeviceNet diretamente no CLP mestre e use drivers nativos. A escalabilidade permite historização de dados em servidores SCADA e replicação para sistemas de análise. Em plantas com IIoT, gateways convertem DeviceNet para protocolos modernos (OPC UA, MQTT).

Ao projetar arquitetura IIoT, considere usar um edge gateway que realize buffering, compressão e segurança (TLS) ao enviar dados para cloud. Dados de temperatura enriquecidos com metadados (time stamps, qualidade de sinal, diagnóstico) aumentam valor analítico para manutenção preditiva. Integre com plataformas de analytics para modelagem térmica e detecção de anomalias.

Mantenha políticas de segregação de rede entre controle e TI, usando VLANs, firewalls e gateways. Isso protege a integridade do processo e permite disponibilizar dados relevantes ao IIoT sem comprometer a planta.

H3: Mapear tags DeviceNet para SCADA (exemplos de tabela)

Exemplo de tabela de tags:

Padronize nomenclatura para facilitar troubleshooting e integração com historizadores. Inclua atributos de qualidade (Good/Bad) e timestamps sincronizados via NTP/GPS para correlação temporal.

Documente todos os mapeamentos e mantenha versão controlada dos arquivos de configuração do CLP e SCADA para replicação em outros pontos ou fábricas.

H3: Envio de dados para plataformas IIoT e protocolos auxiliares

Use gateways que convertam DeviceNet para MQTT ou OPC UA para envio seguro a nuvem. Configure QoS e buffering local para evitar perda de dados em falhas de conectividade. Em muitas arquiteturas, um edge server executa pré‑processamento (filtragem, agregação) reduzindo tráfego e custos de nuvem.

Implemente autenticação e criptografia (TLS) para proteger dados em trânsito. Para aplicações críticas, considere redundância de gateway e rotas de comunicação alternativas. Monitore latência e tempos de latência aceitáveis para feedback de controle versus monitoramento.

Adote práticas de governança de dados para controle de acesso e GDPR/Lei Geral de Proteção de Dados, quando aplicável, especialmente ao transferir dados fora do perímetro industrial.

H3: Segurança, redundância e melhores práticas de rede

Separe redes de controle e TI com firewalls e DMZs. Aplique VLANs e políticas de QoS para priorizar tráfego DeviceNet crítico. Use terminadores corretos e verifique impedância do cabo DeviceNet; problemas físicos são causa frequente de falhas de comunicação.

Para disponibilidade, implemente redundância de mestre/gateway onde possível e planos de recuperação (spare modules configurados). Monitore integridade do bus com ferramentas SNMP/SCADA para alertas proativos. Documente rotas de cabo e mantenha registros de alterações.

Realize testes de penetração e avaliações periódicas de segurança industrial (IEC 62443) para reduzir superfície de ataque e manter conformidade.

Exemplos práticos de uso do CN-1824 — Casos aplicados e configuração típica

Apresentamos cenários típicos que ilustram aplicabilidade e topologia:

• Fornos industriais com múltiplos pontos de termopar conectados ao CN-1824 e CLP mestre DeviceNet.
• Linhas automáticas onde leituras alimentam loops de controle e caixas de alarme.
• Bancadas de P&D com registro contínuo via gateway para plataforma de análise.

Cada caso demonstra redução de cabeamento, melhoria na integridade dos dados e ganho operacional mensurável.

H3: Caso A — Monitoramento de fornos industriais com termopares

Topologia: termopares → CN-1824 (local no painel) → DeviceNet → CLP → SCADA. Use taxa de amostragem de 1–10 Hz conforme a dinâmica do forno. Configure alarmes no CLP para desvios de perfil térmico e implemente logs históricos para análise de ciclo.

A estratégia de alarme considera filtros para evitar falsos positivos devido a ruído transitório. Em processos com rampas térmicas rápidas, ajuste tempo de integração do ADC para balancear ruído e resposta.

Resultado esperado: redução de overshoot térmico, menor scrap e controle de rampa mais preciso, com ROI devido à economia de energia e menor tempo de manutenção.

H3: Caso B — Controle de processos em linhas automáticas (inspeção e qualidade)

Topologia: múltiplos CN-1824 distribuídos ao longo da linha, integrados por DeviceNet a um CLP central que executa lógica de qualidade. Leituras em tempo real alimentam decisões de reject/pick-and-place. Padronize tags para simplificar leitura e relatórios.

Implemente diagnóstico para detectar ruptura de termopar ou mau contato; o CN-1824 sinaliza condição que aciona parada controlada. Use limites dinâmicos para permitir ajustes automáticos de setpoint conforme lote.

Benefício: melhoria na taxa de conformidade do produto e redução de inspeção manual.

H3: Caso C — Aquisição para laboratório de calibração e P&D

Topologia de bancada com CN-1824 conectado a gateway DeviceNet→Ethernet ou a um PC com software de aquisição. Use calibração frequente e calibração cruzada com padrões NIST. Configure registros de alta resolução para análise estatística e modelagem.

A modularidade permite testar múltiplos sensores simultaneamente, comparando respostas e derivando compensações. Integre exportação de dados para análise em Python/MATLAB.

Resultado: ensaios reprodutíveis, dados rastreáveis e insights para desenvolvimento de processo.

Comparação técnica com módulos ICP DAS similares e armadilhas comuns

Compare o CN-1824 com módulos RTD, AI isolados e versões com entradas mistas. Módulos RTD fornecem melhor linearidade em baixas temperaturas; módulos AI isolados servem para sinais 4–20 mA. O CN-1824 se destaca em custo-benefício para termopares multiponto com comunicação DeviceNet.

Armadilhas comuns incluem escolha errada do tipo de sensor, não considerar CJC, e subestimar o impacto de ruído e loops de terra. Em sistemas legados, a falta de alinhamento com o mestre DeviceNet (objetos suportados) gera problemas de integração.

Priorize a seleção com base em requisitos de precisão, tempo de resposta, isolamento e facilidade de manutenção. Consulte documentação técnica para compatibilidade de firmware e versões.

H3: Produtos ICP DAS comparáveis — quando escolher cada um

• Módulos RTD: quando a precisão em baixas temperaturas é crítica.
• Módulos AI/4–20 mA isolados: para sinais padronizados de transmissores.
• Módulos com entradas mistas: em aplicações com sensores variados em um mesmo painel.

Escolha o CN-1824 quando a necessidade primária for termopares distribuídos e integração DeviceNet simplificada.

H3: Erros comuns na seleção, instalação e operação (evite estes problemas)

Erros frequentes: usar cabo incorreto de termopar, esquecer CJC, duplicar Node ID, ausência de terminação DeviceNet, e não validar escalonamento de dados no SCADA. Esses erros geram leituras incorretas ou perda de comunicação.

Corrija com checklist pré-instalação, treinamento técnico local e verificação cruzada com instrumentos de referência. Procedimentos de teste automatizados ajudam a detectar problemas cedo.

Documente lições aprendidas para reduzir reincidência e melhore o processo de especificação para futuros projetos.

H3: Dicas avançadas de troubleshooting e manutenção preditiva

Monitore tendências e ruídos para detectar degradação de sensores. Use análise de espectro em leituras para identificar interferências específicas. Mantenha logs de falhas para correlacionar eventos elétricos e ambientais.

Implemente manutenção preditiva baseada em KPI (drift, número de alarmes). Tenha módulos e termopares reserva configurados para troca rápida. Treine equipe para interpretar mensagens de diagnóstico do módulo e agir em conformidade.

Conclusão — Resumo estratégico e chamada para ação (Solicite cotação / Entre em contato)

O Módulo DeviceNet Slave CN-1824 da ICP DAS oferece solução sólida para aquisição de temperatura com 8 entradas termopar, integrando precisão, isolamento e compatibilidade DeviceNet. Sua adoção reduz cabeamento, melhora integridade de sinal e acelera comissionamento, resultando em ganhos operacionais e maior disponibilidade do processo. Para aplicações que exigem essa robustez, a série CN-1824 da ICP DAS é a solução ideal. Confira as especificações e solicite avaliação técnica: https://www.lri.com.br/aquisicao-de-dados/modulo-devicenet-slave-8-entradas-termopar-de-8-inclui-cn-1824

Se desejar explorar alternativas ou dimensionar uma solução completa com módulos complementares e gateways IIoT, acesse nossa página de aquisição de dados e fale com um especialista: https://www.lri.com.br/aquisicao-de-dados

H3: Próximos passos recomendados para sua equipe

1. Agende um teste em bancada com um CN-1824 para validar comportamento em sua topologia.
2. Configure um plano de calibração e verificação contra padrões rastreáveis antes do comissionamento.
3. Entre em contato com nosso suporte técnico para avaliação de rede DeviceNet e sugestões de arquitetura.

Interaja conosco: deixe perguntas e comentários abaixo — responderemos com orientações práticas e apoio técnico para seu projeto.
