Introdução

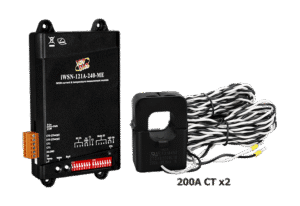

O módulo IWSN 2 canais (CT + 1 termistor + 1 DI) da ICP DAS é um módulo de aquisição de sinais projetado para monitoramento de corrente por transformador de corrente (CT), medições de temperatura via termistor (NTC/PTC) e leitura de estado digital (DI). Neste artigo apresento, de forma direta e técnica, o conceito fundamental deste módulo, sua finalidade, arquitetura básica e o cenário de uso industrial em que se destaca. A palavra-chave principal (módulo IWSN 2 canais) e termos secundários como sensor de corrente, termistor, entrada digital e aquisição de dados já aparecem aqui para otimizar a busca por soluções de automação.
A arquitetura típica integra um condicionamento de sinal para CT (burden, filtro anti-aliasing), um circuito de medição de termistor com polarização controlada e isolamento Galvânico entre entradas e barramento de dados. O módulo é concebido para operação em ambientes de automação industrial, IIoT e Indústria 4.0, com comunicação para concentradores edge ou gateways que alimentam SCADA e plataformas analíticas.
Em termos de confiabilidade e conformidade, o projeto segue boas práticas de projeto eletrônico (fontes com PFC quando aplicável, separação de terra funcional/segurança, MTBF projetado para ambientes industriais) e considera normas aplicáveis à segurança elétrica e compatibilidade eletromagnética, como IEC 61010-1 e EN 61326-1; para aplicações com exigências específicas verifique requisitos como IEC/EN 62368-1 ou IEC 60601-1 conforme o ambiente de uso.
Principais aplicações e setores atendidos pelo módulo IWSN 2 canais (CT + 1 termistor + 1 DI)
O módulo é ideal para monitoramento de consumo e qualidade de energia em painéis elétricos industriais, onde os CTs fornecem leitura contínua de corrente e o DI sinaliza estados de disjuntores ou relés. O termistor agrega medição térmica para monitorar aquecimento em barramentos, transformadores ou componentes críticos em painéis, útil em estratégias de manutenção preditiva.
Setores que mais se beneficiam incluem utilities, usinas, subestações, petróleo & gás, fábricas (OEMs) e automação predial. Em subestações e redes de distribuição, o monitoramento de corrente combinado com temperatura permite detecção precoce de sobrecarga e hotspots, reduzindo riscos de falha e melhorando o planejamento de manutenção.
Em aplicações de IIoT e Indústria 4.0, o módulo atua como camada de aquisição atômica (edge) para enviar sinais normalizados a gateways Modbus/OPC/MQTT, suportando analytics de energia, detecção de anomalias por ML e controle integrado com sistemas de gestão de ativos.
Benefícios, importância e diferenciais técnicos do produto
O principal ganho operacional é a visibilidade contínua de correntes e temperatura com isolamento galvânico, aumentando a segurança e reduzindo o risco de loops de terra. Isso melhora a segurança funcional e a conformidade com normas de aterramento em painéis industriais. A inclusão de um DI permite correlacionar eventos elétricos com estados de máquina sem necessidade de cabos adicionais.
Do ponto de vista de custo-benefício, integrar CT + termistor + DI em um único módulo reduz I/O no controlador, simplifica fiação e diminui custos de projeto. Em comparação com soluções mescladas, este módulo entrega sincronização de dados e filtragem local, reduzindo tráfego de rede e possibilitando pré-processamento no edge.
Os diferenciais incluem isolamento reforçado, filtros analógicos configuráveis, calibração de fábrica, e compatibilidade com padrões de comunicação industriais. Esses atributos, combinados com projeto robusto para MTBF elevado e tolerância a transientes, tornam o módulo adequado para ambientes exigentes.
Especificações técnicas e requisitos (Tabela de especificações módulo IWSN 2 canais)
Abaixo uma tabela resumida com parâmetros típicos; consulte sempre a ficha técnica oficial para valores finais e certificações específicas.
| Parâmetro | Especificação típica |
|---|---|
| Entradas de corrente (via CT) | 2 canais (via CT externo), faixa típica 0–5 A ou 0–20 A (dependente do CT) |
| Precisão (corrente) | ±0,5% a ±1% FS (dependendo da faixa e calibração) |
| Resolução ADC | 16 bits (ex.: 1 µA/LSB dependendo da escala) |
| Termistor | 1 canal (NTC típico), leitura de 0–150 °C com circuito de excitação |
| Entrada Digital (DI) | 1 canal, nível TTL/24 VDC compatível, com debounce e opto-isolação |
| Isolamento | Galvânico entrada-dados ≥ 3,75 kVDC (típico) |
| Alimentação | 10–30 VDC (fonte com PFC recomendada em sistemas maiores) |
| Consumo | < 5 W típico |
| Temperatura de operação | -20 °C a +70 °C |
| MTBF | Projeto alvo > 100.000 h (conforme condições de operação) |
| Dimensões | Montagem DIN-rail (ex.: 17,5 mm x 100 mm x 115 mm) |
| Certificações | CE, RoHS; EMC conforme EN 61326-1; ver ficha técnica para UL/IEC aplicáveis |
Tabela resumida de especificações elétricas e mecânicas
| Item | Valor |
|---|---|
| Faixa de medição CT | Depende do CT: 0–5 A (padrão) / até 0–1000 A via CT adequado |
| Filtro anti-aliasing | Integrado, selecionável (ex.: 50/60 Hz e anti-ruído) |
| Tempo de amostragem | Até 1 kS/s por canal (configurável) |
| Consumo em standby | ≈ 1 W |
| Proteção | Proteções contra sobretensão nas entradas, fusíveis internos opcionais |
Interfaces, protocolos e padrões suportados
O módulo tipicamente suporta protocolos industriais como Modbus RTU/TCP, OPC UA por gateway e transmissão MQTT quando integrado via gateway IIoT. Conectores comuns incluem bornes removíveis para CT/termistor/DI e interface serial/Ethernet para comunicação. Assegura isolamento entre barramento de campo e rede de controle, e segue práticas EMC (EN 61326-1) e segurança elétrica (IEC 61010-1). Para aplicações com requisitos específicos de equipamentos médicos ou áudio, consulte IEC/EN 62368-1 ou IEC 60601-1 conforme aplicável.
Guia prático: como instalar, configurar e calibrar o módulo IWSN 2 canais (CT + 1 termistor + 1 DI)
Instalação física: monte o módulo em trilho DIN com espaço para ventilação e acesso aos bornes. Verifique a polaridade da alimentação (10–30 VDC) e interligue o terra funcional conforme projeto de aterramento da planta. Nunca energize sem verificar a fiação dos CTs para evitar circulação de corrente em secundário aberto.
Para configuração inicial, acesse o módulo via interface local ou gateway. Defina range do CT (ex.: 0–5 A), fator de transformação do CT (ratio) e caracterização do termistor (curva Beta ou tabela de resistência-temperatura). Salve configurações e realize um teste de leitura com carga conhecida para validar linearidade e zero-offset.
Calibração: utilize referência conhecida (fonte de corrente calibrada e banho térmico para termistor) e aplique correções de ganho e offset via firmware. Documente ciclos de calibração e periodicidade (recomendado anualmente em ambiente industrial; semestral em ambientes severos). Registre MTBF e logs de manutenção para rastreabilidade.
Preparação e verificação pré-instalação
Antes de energizar, execute checklist: inspeção visual do módulo, integridade dos bornes, ausência de umidade/contaminação, verificação da fonte alimentadora e continuidade do aterramento. Confirme que CTs estão montados corretamente ao redor dos condutores e que secundário do CT nunca ficará em circuito aberto quando energizado.
Verifique requisitos de espaço térmico e compatibilidade com a temperatura ambiente da sala elétrica. Assegure filtros de rede e PFC onde vários módulos são alimentados por mesma fonte para evitar interferência e harmônicos.
Documente conexões e rotule cabos (CTs, termistor, DI) seguindo padrão da planta (ex.: tags de corrente e sensores térmicos) para facilitar manutenção e evitar erros de reconexão.
Passo a passo de conexão elétrica e montagem (CT, termistor, DI)
- Desenergize o circuito principal antes de instalar CTs. Instale o CT ao redor do condutor ativo, observe orientação de fase (seta do CT). Se o CT tiver secundário com borne, conecte ao terminal do módulo; instale burden se necessário.
- Conecte o termistor em seus bornes dedicados, assegurando polaridade quando aplicável; mantenha cabo curto para reduzir ruído. Garanta que o sensor esteja em bom contato térmico com a superfície monitorada.
- Conecte a DI ao sinal que deseja monitorar (por exemplo, saída de relé), com proteção contra transientes. Configure debounce e lógica de nível no firmware.
Sempre verifique com multímetro as conexões antes de energizar e confirme leituras iniciais sem carga e com carga conhecida.
Integração com sistemas SCADA e plataformas IIoT (incluindo protocolos e exemplos)
O fluxo típico envolve o módulo enviando dados via Modbus RTU/TCP para um PLC/gateway que converte e repassa para SCADA ou um broker MQTT para plataformas IIoT. O mapeamento de tags deve contemplar canais de corrente, temperatura e estado digital, com unidades e escalas corretamente configuradas.
Exemplo: mapeie registrador Modbus Holding 40001 para corrente canal 1 (valor em A), 40002 para corrente canal 2, 40010 para temperatura (°C) e 40020 para DI. Em OPC UA, crie nodes com atributos de engenheiramento e alarmes vinculados a limites.
Para IIoT, prefira topologia com segmentação de rede: módulos e gateways em VLANs de instrumentação, controladores em outra VLAN e DMZ para serviços cloud. Use TLS/SSL para MQTT e autenticação baseada em certificados. Consulte também artigos técnicos do blog para integração Modbus e segurança IIoT (veja links ao final).
Configuração de conexão Modbus/OPC/IIoT passo a passo
- Configure endereço Modbus/ID e velocidade serial (ou IP/TCP) no módulo via interface de configuração.
- Determine mapeamento de registradores: registre escala (por exemplo, valor raw → engenharia), fator do CT, e parâmetros do termistor.
- Teste comunicação com ferramenta de diagnóstico (ex.: Modbus Poll, OPC UA client) validando leituras estáveis e latência.
Registre e monitore erros de comunicação (timeout, CRC) e ative logs para auditoria.
Estratégias de segurança e gerenciamento remoto em IIoT
Implemente autenticação forte, uso de VPNs para acesso remoto, segregação de rede e firewalls de aplicação. Atualize firmware em janela controlada, mantenha assinaturas digitais para integridade do firmware e monitoramento contínuo de integridade via heartbeat.
Adote práticas de gerenciamento de certificados e rotação de chaves, além de políticas de acesso mínimo. Para operações críticas, integre monitoramento de anomalias e alertas automáticos para leituras fora de faixa, com scripts de isolamento remoto quando necessário.
Exemplos práticos de uso e estudos de caso aplicados ao módulo IWSN 2 canais
Caso 1 — Monitoramento de corrente em subestação: o módulo grava correntes de transformadores via CT, mede temperatura do enrolamento com termistor e sinaliza estados de disjuntor via DI. Ganhos incluem detecção precoce de sobrecarga e hotspots, reduzindo risco de falha e otimizando cronograma de manutenção.
Caso 2 — Integração em célula de produção: o módulo detecta consumo de motores por CT, temperatura de rolamentos com termistor e DI para indicar parada de máquina. Ao correlacionar dados, é possível detectar degradação mecânica e prevenir paradas não programadas.
Caso 3 — Medição de consumo em painéis para bill-back: em grandes plantas, use o módulo para granularidade por circuito, fornecendo dados para alocação de custos, otimização de PFC e identificação de cargas não-essenciais para demandas peak-shaving.
Comparação técnica: módulo IWSN 2 canais vs produtos similares da ICP DAS
Tabela comparativa (exemplo simplificado):
| Recurso | IWSN 2 canais (CT+T+DI) | Módulo alternativo ICP DAS A |
|---|---|---|
| Canais de corrente | 2 via CT | 4 canais por shunt |
| Termistor | 1 canal integrado | Opcional via RTD |
| DI | 1 isolada | 2 entradas digitais |
| Isolamento | ≥ 3,75 kVDC | 2,5 kVDC |
| Aplicação ideal | Monitoramento de painéis e IIoT | Monitoramento de máquinas com múltiplos sensores |
Diferenças em entradas/saídas, precisão e isolamento
Escolha com base em número de canais, tipo de sensor (CT vs shunt), necessidade de isolamento e precisão. Se precisa de medição direta de baixa corrente, módulos com shunt podem ser melhores; para instalação em painéis com CTs já existentes, o IWSN é mais prático.
Quando escolher este módulo ou outra opção ICP DAS
Opte pelo IWSN 2 canais quando precisar combinar medição de corrente e temperatura com um DI em espaço reduzido e com alto isolamento. Considere outros módulos ICP DAS quando a aplicação exigir maior número de canais, entradas RTD para precisão térmica superior, ou integração direta com sinais de baixa tensão.
Erros comuns, armadilhas de instalação e detalhes técnicos a observar
Erros frequentes incluem: secundário do CT aberto durante operação (risco e leituras erráticas), inversão de fase no CT causando sinal negativo, aterramento inadequado gerando loops de corrente e ruído. Evite fiação longa sem blindagem para termistor e DI.
Configuração de escala errada (não aplicar ratio do CT) resulta em leituras fora de especificação. Ignore a calibração inicial e você terá offsets persistentes; sempre verifique com referência conhecida.
Proteja entradas contra transientes com supressores TVS e fusíveis nos condutores de entrada onde aplicável. Documente procedimentos e verificação pós-instalação.
Manutenção, calibração e suporte técnico recomendado
Plano de manutenção: inspeção visual trimestral, verificação de conexões semestrais e calibração anual. Em ambientes severos (temperatura/umidade elevadas) reduza intervalos. Registre resultados de calibração para rastreabilidade e conformidade.
Diagnóstico: monitore desvios de zero, ruído elevado ou perda de comunicação. Use logs e ferramentas Modbus para diagnosticar CRC/timeouts. Substitua módulos com MTBF abaixo do planejado e mantenha estoque de peças críticas.
Para suporte técnico e assistência, contate a equipe técnica da LRI/ICP. Consulte também a documentação técnica disponível online.
Conclusão
O módulo IWSN 2 canais (CT + 1 termistor + 1 DI) é uma solução compacta, robusta e orientada para a integração em arquiteturas IIoT e SCADA, oferecendo medição de corrente, temperatura e monitoramento digital em um único dispositivo com isolamento galvânico. Suas características o tornam adequado para subestações, fábricas, utilities e aplicações de manutenção preditiva, reduzindo custos de fiação e simplificando o design de sistemas.
Para aplicações que exigem essa robustez, a série IWSN da ICP DAS é a solução ideal. Confira as especificações detalhadas e solicite suporte técnico: https://www.lri.com.br/aquisicao-de-dados/modulo-sensor-de-corrente-iwsn-2-canais-ct-1-termistor-e-1-di-10111. Para outras necessidades de aquisição e integração, explore também o catálogo de produtos no blog e na página de produtos do parceiro: https://blog.lri.com.br/.
Incentivo você, engenheiro e integrador, a comentar dúvidas técnicas ou casos específicos nos comentários abaixo — suas perguntas ajudam a aprimorar o conteúdo e tornar as soluções mais aplicáveis ao seu projeto. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
