Introdução
O Módulo SFP 1000Base-SX2 (multimodo 1310 nm, 2 km) da ICP DAS é um transceiver óptico projetado para prover conectividade Gigabit em ambientes industriais. Este artigo técnico detalha o produto, seu princípio de operação, especificações e aplicações em automação industrial, utilities, CFTV e IIoT, usando vocabulário técnico relevante como link budget, MTBF e conformidade com normas IEC/EN. Desde o primeiro parágrafo já mencionamos os termos principais para facilitar a indexação: módulo SFP, 1000Base-SX2, multimodo 1310 nm e ICP DAS.
A proposta aqui é entregar um guia prático e preciso para engenheiros de automação, integradores e compradores técnicos: aspectos mecânicos, elétricos, testes de aceitação, integração com SCADA/IIoT e estratégias de rede (redundância, QoS). Incluímos conceitos normativos como IEC/EN 62368-1 (segurança), IEC 61000 (EMC) e referências a IEC 61850 e IEEE 1588 quando aplicáveis a telecomunicações em subestações e sincronização de redes industriais.
Incentivo à interação: se houver dúvidas sobre compatibilidade com um switch ou necessidade de especificações customizadas, comente abaixo ou entre em contato para um teste em bancada. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Introdução ao Módulo SFP 1000Base-SX2 (multimodo 1310 nm, 2 km): visão geral e conceito (O que é?)
O que é o Módulo SFP 1000Base-SX2 (multimodo 1310 nm, 2 km) e para que serve

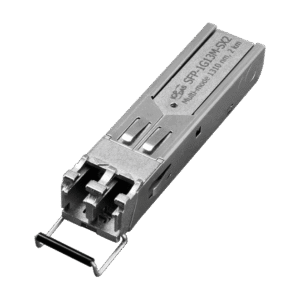

O Módulo SFP 1000Base-SX2 (multimodo 1310 nm, 2 km) é um transceiver SFP compatível com o padrão 1000Base-SX2, capaz de operar em fibra óptica multimodo com comprimento de onda central em 1310 nm para alcances estendidos até 2 km. Ele converte sinais elétricos Gigabit em sinais ópticos e vice-versa, permitindo conectar switches, roteadores, módulos I/O e equipamentos ICP DAS via fibra óptica em redes industriais.
Sua função principal é prover um enlace de dados de alta integridade que elimina problemas de EMI e loop de terra presentes em links metálicos. Em configurações de automação e SCADA, o módulo é usado para backbone entre racks, interligação de salas de controle e enlace entre subestações ou RTUs. Por ser hot-pluggable e compatível com SFP MSA, facilita manutenção e upgrades sem interrupções prolongadas.
Esse módulo é indicado quando há necessidade de maior imunidade a ruído, distâncias acima do alcance típico de 850 nm em multimodo ou quando se deseja estender a topologia sem migrar para single-mode. A terminologia técnica aplicada aqui inclui sensibilidade óptica, potência de saída Tx/Rx, e loss margin—todos críticos para o dimensionamento do link.
Componentes, formatos e variantes do Módulo SFP 1000Base-SX2 (multimodo 1310 nm, 2 km)
Fisicamente, o módulo segue a especificação SFP MSA com carcaça metálica e conector frontal LC ou SC conforme variante. Internamente contém um laser/VCSEL de 1310 nm, photodiode de recepção, circuito de condicionamento e um EEPROM com identificação conforme SFF-8472. O pinout SFP padrão (nível elétrico e sinais de controle) é mantido para interoperabilidade plena com switches industriais e módulos ICP DAS.
Existem variantes comerciais: módulos multimodo com diferentes conectores (LC/SC), versões com diagnóstico digital (DDM) para monitoramento de potência e temperatura, e versões com especificação industrial estendida (-40 a +85 °C). A série pode também oferecer opções SFP+ para aplicações 10G, mas a compatibilidade física SFP/SFP+ deve ser verificada por hardware e firmware do switch.
A compatibilidade mecânica é ampla, mas é fundamental confirmar restrições de firmware (vendor-lock) em alguns equipamentos proprietários. A ICP DAS normalmente garante interoperabilidade com seus switches e gateways, e oferece suporte para integração com equipamentos de terceiros que seguem o padrão MSA.
Princípio de operação: link óptico e considerações físicas
O módulo transmite luz modulada à taxa de 1 Gbps usando técnicas de codificação conforme 1000Base-X. Na fibra multimodo, o sinal sofre atenuação (dB/km) e dispersão modal, fatores que determinam o alcance efetivo. O projeto SX2 aproveita 1310 nm para reduzir a atenuação em MMF estendida, possibilitando alcançar até 2 km com fibras multimodo grade OM2/OM3 conforme condições.
O cálculo do link budget considera potência óptica de transmissão (Tx), sensibilidade do receptor (Rx), perdas por atenuação, conectores e emendas. Por exemplo, com Tx = -8 dBm e Rx sensibilidade = -22 dBm, o margin de 14 dB permite perdas adicionais por emenda e conectores. Ferramentas como OTDR e power meter são essenciais para validar o orçamento em campo.
Aspectos físicos importantes: limpeza de conectores (fibras sujas adicionam perdas de 0,5–3 dB), controle de curvatura (bend radius), e uso de fibras apropriadas (evitar mismatch entre MM e SM). Em ambientes industriais, proteger o cabo em eletrocalhas e usar dutos com proteção contra roedores e UV aumenta a disponibilidade do link.
Principais aplicações e setores atendidos pelo Módulo SFP 1000Base-SX2 (multimodo 1310 nm, 2 km)
Automação industrial e controladores remotos
Em plantas industriais, o módulo conecta PLCs, racks de I/O, e gateways ICP DAS ao backbone da fábrica com alta imunidade a interferências. A latência reduzida e a confiabilidade do enlace óptico são críticas para redes determinísticas que transportam dados de controle e telemetria.
Para controladores remotos e I/O distribuído, a fibra multimodo com SFP SX2 permite estender o alcance sem necessidade de conversores adicionais, simplificando arquitetura e reduzindo pontos de falha. Em topologias com RTUs, o uso conjunto com switches industriais com PoE e QoS otimiza a alimentação e priorização de tráfego OT.
Além disso, o módulo facilita a separação física entre redes OT e IT, permitindo segmentação via VLAN e menor superfície de ataque, importante em estratégias de cibersegurança industrial.
Energia, subestações e utilidades
Concessionárias usam links ópticos para SCADA, teleproteção e sincronização de dispositivos. O módulo SFP 1000Base-SX2 é adequado para enlaces de proteção onde a disponibilidade e isolamento elétrico são mandatórios. Compatibilidade com protocolos como IEC 61850 e suporte a tempo determinístico quando emparelhado com PTP (IEEE 1588) o tornam valioso em subestações.
A robustez frente a impulsos elétricos e a inexistência de loop de terra reduzem riscos operacionais. Em muitas aplicações de utility, a conformidade com normas EMC (IEC 61000) e segurança (IEC/EN 62368-1) é exigida; módulos industriais da ICP DAS costumam ser testados para essas exigências.
A topologia redundante em anel e o uso de SFPs hot-swap simplificam o procedimento de manutenção em campo, reduzindo MTTR e garantindo continuidade para operações críticas de rede elétrica e telemetria.
Transporte, CFTV e infraestrutura de telecom
Para projetos de CFTV em universidades, indústrias e cidades, a largura de banda Gigabit é suficiente para múltiplas câmeras HD e gravação contínua. O SFP 1000Base-SX2 facilita o backhaul de vídeo entre cameras, NVRs e centros de monitoramento, especialmente quando há longas distâncias internas com diversidade de fibras multimodo.
Em transporte e sinalização, a imunidade a ruído e a robustez mecânica são essenciais em ambientes sujeitos a vibração e variação térmica. A versão industrial do módulo, com faixa estendida de temperatura, é indicada para aplicações de trilhos e sistemas de controle de embarcações industriais.
Na infraestrutura de telecom local, o módulo fornece uma solução econômica para extensão de redes internas sem necessidade de migração imediata para single-mode, reduzindo custos de re-cableamento e preservando investimentos em fibra multimodo existente.
Especificações técnicas do Módulo SFP 1000Base-SX2 (multimodo 1310 nm, 2 km) — (módulo SFP, SFP multimodo 1310 nm)
Tabela sugerida de especificações (parâmetro / valor / unidade / observações)
| Parâmetro | Valor típico | Unidade | Observações |
|---|---|---|---|
| Padrão | 1000Base-SX2 | – | IEEE 802.3ab/1000Base-X compatível |
| Comprimento de onda | 1310 | nm | Multimodo estendido |
| Alcance | 2 | km | Em fibra multimodo OM2/OM3, dependendo do link budget |
| Conector | LC / SC | – | Variantes disponíveis |
| Velocidade nominal | 1 | Gbps | Half/Full Duplex |
| Potência óptica Tx | -6 a -9 | dBm | Depende da versão |
| Sensibilidade Rx | -20 a -24 | dBm | Depende da implementação |
| Temperatura operacional | -40 a +85 | °C | Versão industrial |
| Alimentação | 3.3 | V | Consumo típico < 1 W |
| MTBF | >1,000,000 | horas | Estimativa conforme MIL-HDBK-217F |
| Certificações | CE, RoHS, IEC 61000 | – | EMC e segurança aplicáveis |
| Compatibilidade | SFP MSA | – | Hot-pluggable |
Esses valores são representativos; consulte o datasheet ICP DAS para números exatos da SKU. A tabela facilita comparação entre variantes e dimensionamento do link em projetos industriais.
Requisitos ambientais, elétricos e certificações
Os módulos devem atender a requisitos de temperatura e umidade típicos do ambiente industrial. Versões industriais suportam -40 a +85 °C com choque e vibração conforme normas IEC 60068. Em termos elétricos, operam a 3.3 V com consumo geralmente abaixo de 1 W, sendo necessário verificar a disponibilidade de slots SFP nos switches para alimentação e PSE em aplicações PoE.
Certificações relevantes incluem CE, RoHS e testes EMC conforme IEC 61000-4-x. Para uso no Brasil, atenção a homologações ANATEL quando aplicável a transmissões; verifique com o fornecedor. O MTBF e ciclos de hot-swap são métricas importantes para avaliação de TCO e garantem decisões de manutenção preditiva.
A ICP DAS provê documentação de conformidade e, muitas vezes, dados de confiabilidade (MTBF) para auxiliar no cálculo de disponibilidade de rede em SLAs (Service Level Agreement).
Compatibilidade física e elétrica com switches e módulos ICP DAS
O módulo é hot-pluggable e segue a MSA SFP, garantindo encaixe físico em slots SFP de switches industriais ICP DAS e de terceiros. O EEPROM SFF-8472 permite leitura de diagnóstico (DDM) de potência Tx/Rx, temperatura e tensão, auxiliando operações NOC/TT.
É recomendado validar compatibilidade de firmware no switch; alguns fabricantes implementam listas de compatibilidade por firmware. A ICP DAS mantém compatibilidade entre seus switches e módulos, e oferece assistência técnica em caso de mismatch. Indicadores LEDs no switch (link/activity) facilitam diagnóstico visual local.
Em sistemas ICP DAS, o uso do módulo conforme especificação garante interoperabilidade com gateways, I/O remotos e HMI/SCADA, minimizando incompatibilidades elétricas ou mecânicas.
Importância, benefícios e diferenciais do Módulo SFP 1000Base-SX2 (multimodo 1310 nm, 2 km)
Benefícios técnicos e operacionais para redes industriais
A principal vantagem é a imunidade eletromagnética e isolamento elétrico, essencial em ambientes com motores, inversores e descargas atmosféricas. Links ópticos reduzem latência e jitter em comparação a enlaces serializados longos, melhorando a performance de protocolos em tempo real.
Operacionalmente, a facilidade de substituição (hot-swap) e diagnóstico via DDM reduzem MTTR. A diminuição da complexidade de grounding e aterramento também reduz custos de projeto e riscos elétricos. Além disso, a compatibilidade com fibras multimodo existentes preserva investimentos e acelera implantação.
Em resumo, ganhos em disponibilidade, confiabilidade e segurança operacional tornam o módulo uma escolha sólida para arquiteturas OT críticas.
Diferenciais da linha ICP DAS e do modelo específico
A linha ICP DAS destaca-se por suporte local, documentação técnica detalhada e integração com sua família de switches e I/O. O SFP 1000Base-SX2 da ICP DAS é testado para operação industrial, com opções de DDM, temperatura estendida e conformidade com padrões industriais.
O suporte técnico local permite customizações e testes em bancada, além de orientação para dimensionamento de projetos complexos envolvendo SCADA e subestações. A garantia e disponibilidade de peças sobressalentes reduz riscos logísticos em projetos críticos.
Para aplicações que exigem essa robustez, a série Módulo SFP 1000Base-SX2 da ICP DAS é a solução ideal. Confira as especificações em: https://www.lri.com.br/comunicacao-de-dados/modulo-sfp-1000base-sx2-multimodo-1310-nm-2-km
Impacto no ROI, manutenção e TCO
A adoção de links ópticos pode reduzir custos com cabeamento de cobre, filtros de surto e manutenções relacionadas a interrupções elétricas. Menor MTTR e vida útil prolongada (alto MTBF) impactam positivamente o TCO ao longo de 5–10 anos típicos de projeto industrial.
A possibilidade de reaproveitar fibras multimodo existentes diminui CAPEX imediato. Economias adicionais surgem na simplificação da topologia de aterramento e menor necessidade de equipamentos isoladores. Avaliações econômicas devem considerar ciclos de vida, custos de downtime e SLA exigidos pelo cliente.
Implementações bem-planejadas com redundância e monitoramento permitem prever falhas e planejar substituições programadas, otimizando logística de manutenção e reduzindo surpresas no orçamento operacional.
Guia prático de instalação e uso do Módulo SFP 1000Base-SX2 (módulo SFP, SFP multimodo 1310 nm)
Checklist pré-instalação e planejamento de link óptico
- Verificar tipo de fibra (OM2/OM3), conectores e comprimento do link.
- Calcular link budget com margem de pelo menos 3–6 dB para envelhecimento e emendas.
- Confirmar slots SFP, firmware do switch e necessidade de DDM/monitoramento.
Além disso, inspecione histórico de manutenção e planos de contingência, e planeje janelas de manutenção para hot-swap. Consulte guias como o artigo sobre testes OTDR no blog para boas práticas de verificação: https://blog.lri.com.br/guia-otdr
Passo a passo: instalação física, encaixe SFP e conexão de fibras
- Desligue o equipamento ou realize hot-swap conforme procedimento do fabricante.
- Insira o módulo SFP suavemente até o travamento; evite forçar e confirme o travamento mecânico.
- Conecte a fibra limpa, observando polaridade e evitando curvaturas. Use protetores de poeira até a conexão final.
Confirme LEDs de link no switch e execute teste de conectividade (ping, SNMP) para validar enlace. Se houver DDM, monitore valores de Tx/Rx e temperatura após energização.
Testes de aceitação e diagnóstico (comandos, ferramentas e métricas)
Ferramentas essenciais: OTDR, power meter, testador de continuidade e analisador de tráfego para BER. Testes recomendados:
- Medição de potência Tx/Rx e comparação com especificações.
- Teste BER e throughput com tráfego sintético (iperf).
- OTDR para identificar emendas com perdas excessivas.
Interprete LEDs e logs do switch; use SNMP/NetConf para coleta remota de DDM. Registre resultados em FAT/SAT como evidência de conformidade.
Procedimentos de manutenção, limpeza e troca segura
Limpeza: use kit de limpeza para conector LC/SC e não sopre com boca. Inspeção periódica (semestral) em ambientes críticos ou conforme poluição. Para troca, siga procedimento hot-swap e atualize inventário de ativos.
Armazene módulos em estojo antiestático e evite exposição prolongada a temperaturas extremas. Mantenha logs de falhas e tendencia de perda óptica para programar trocas preventivas.
Integração do Módulo SFP 1000Base-SX2 (módulo SFP, SFP multimodo 1310 nm) com sistemas SCADA e IIoT
Protocolos e topologias suportadas para SCADA/IIoT
O módulo é transparente ao protocolo e suporta tráfego Ethernet que transporta Modbus/TCP, DNP3, OPC UA, e encapsulamento MQTT via gateways. Em arquiteturas IIoT, funciona como enlace físico entre edge gateways e servidores, garantindo banda necessária para telemetria e ingestão de dados.
Topologias comuns: estrela para centros de dados, ring/PRP para alta disponibilidade em ambientes críticos e anéis industriais com switches gerenciáveis. Combine com switches ICP DAS para facilitar integração com gateways que fazem conversão de protocolos.
Se for necessária sincronização temporal, utilize PTP (IEEE 1588) sobre o enlace para garantir alinhamento de timestamp em aplicações de proteção e eventos.
Estratégias de rede: redundância, segmentação e QoS
Recomenda-se implementar redundância física (anéis) e lógica (LACP, STP/RSTP) para maximizar disponibilidade. Segmente redes OT/IT usando VLANs e políticas de QoS para priorizar tráfego de controle e telemetria sobre logs e atualizações.
Para aplicações críticas em subestações, implemente mecanismos de failover e monitoramento contínuo de link (DDM) para detecção precoce de degradação. Políticas de QoS devem priorizar tráfego RTU/IED e teleproteção.
Documente rotas, planos de recuperação e teste regularmente a resposta de failover para validar tempos de convergência e SLAs.
Segurança de comunicação e práticas para ambientes industriais
Segmente redes OT, minimize pontos de acesso e use firewalls/Gateways certificados para controle de tráfego norte-sul. Quando possível, aplique VPNs e criptografia de enlace em camadas superiores; a fibra não substitui mecanismos de autenticação e autorização.
Implemente monitoramento de anomalias e logging centralizado. Atualize firmware do switch e dispositivos relacionados; mantenha políticas de gestão de patches e controle de acesso físico aos slots SFP.
Considere isolamento físico em redes de proteção criticas e use práticas de segurança física para painéis e rotas de fibra.
Exemplos práticos de uso do Módulo SFP 1000Base-SX2 (módulo SFP, SFP multimodo 1310 nm) em projeto e campo
Caso prático 1 — ligação de RTUs em subestação via fibra multimodo
Topologia: RTUs distribuídos conectados via switches industriais ao master SCADA. Uso do SFP 1000Base-SX2 para enlaces até 2 km entre edifícios. Configuração inclui VLAN para teleproteção e priorização via QoS.
Resultados: eliminação de problemas de loop de terra, latência reduzida e maior disponibilidade. Testes de BER e OTDR realizados antes da aceitação confirmaram margin de potência adequado.
Recomendações: usar anéis redundantes e monitoramento DDM para manutenção pró-ativa.
Caso prático 2 — backbone de fábrica conectando racks de I/O e switches industriais
Instalação de backbone em fibra multimodo entre salas de controle e racks de I/O distribuídos. Cada rack equipado com switch ICP DAS com slots SFP para fácil substituição e expansão.
Capacidade suportada: múltiplos streams de I/O e tráfego HMI; testes de throughput indicaram uso eficiente de 1 Gbps para cargas previstas. Backup local por link redundante garantiu tolerância a falhas.
Benefícios: redução de cabeamento metálico, simplificação em manutenção e proteção contra EMI.
Caso prático 3 — transmissão de vídeo para CFTV em campus industrial
Implementação de backhaul para câmeras HD com links de 1 Gbps via SFP 1000Base-SX2. Dimensionamento baseado em cálculo de largura de banda por câmera, agregação e buffer para picos de tráfego.
Sincronização e priorização de streams críticos (segurança) via VLAN/QoS. Uso de switches ICP DAS com PoE em borda e SFP no backbone para centralização de NVRs.
Resultado: melhorias na qualidade de gravação e redução de perda de frames em comparação a enlaces baseados em cobre.
Comparações com produtos similares da ICP DAS, erros comuns e detalhes técnicos
Comparativo técnico: Módulo SFP 1000Base-SX2 vs outros SFPs ICP DAS
Comparado a SFPs 850 nm de curto alcance, o SX2 1310 nm oferece maior alcance em multimodo (até 2 km vs 550 m). Versões single-mode (1310/1550 nm) permitem ainda maiores distâncias, porém exigem fibra SM e conectores adequados.
As opções com DDM proporcionam monitoramento contínuo; modelos industriais suportam faixa térmica estendida. Escolha depende de topologia, tipo de fibra e requisitos ambientais.
Considere custo-benefício: SX2 pode evitar migração para single-mode, reduzindo CAPEX quando fibra multimodo já existe.
Erros comuns na seleção e instalação (e como evitá-los)
Erros frequentes: mismatch entre tipo de fibra (MM/SM), escolha de conector incorreto (LC vs SC), não considerar perdas por emendas e limpeza inadequada de conectores. Para evitar, sempre verificar OM grade da fibra, medir perda com power meter e limpar conectores com kit apropriado.
Outro erro é não verificar compatibilidade de firmware do switch com módulos de terceiros. Valide com fabricantes e realize testes laboratoriais antes de instalação em campo.
Registre o link budget e mantenha documentação de teste para auditorias e manutenção futura.
Detalhes avançados: link budget, dispersion e limitações de temperatura
O cálculo de link budget: Tx (dBm) – Rx sensibilidade (dBm) = perda admissível (dB). Subtraia perdas de conectores (≈0.5 dB/união) e emendas (0.2–0.5 dB) para estimar alcance real. Em fibra multimodo, a dispersion modal limita a largura de banda com aumento da distância; avaliar OM grade é crítico.
Limitações de temperatura afetam Tx/Rx e precisão de diagnósticos DDM. Em ambientes extremos, escolha versões industriais e verifique tolerâncias de potência óptica com a curva T°C do datasheet.
Para cálculos e recomendações detalhadas, consulte o datasheet ICP DAS e testes de campo.
Conclusão estratégica: resumo, próximas ações e visão de futuro para o Módulo SFP 1000Base-SX2 (multimodo 1310 nm, 2 km)
Resumo executivo e recomendações de uso
O Módulo SFP 1000Base-SX2 (multimodo 1310 nm, 2 km) é uma solução eficiente para estender links Gigabit em fibras multimodo existentes, garantindo robustez e compatibilidade industrial. Recomendado quando se busca isolamento elétrico, redução de EMC e preservação de infraestrutura de fibra.
Priorize cálculos de link budget, testes OTDR/power meter e verificação de firmware/compatibilidade do equipamento host. Para aplicações críticas, opte por versões com DDM e faixa térmica estendida.
Se precisar de consultoria para dimensionar um projeto, solicite testes em bancada e verificação de compatibilidade com sua infraestrutura.
Chamada para ação: Entre em contato / Solicite cotação
Para aplicações que exigem essa robustez, a série Módulo SFP 1000Base-SX2 da ICP DAS é a solução ideal. Confira as especificações e solicite cotação: https://www.lri.com.br/comunicacao-de-dados/modulo-sfp-1000base-sx2-multimodo-1310-nm-2-km
Para outras opções e acessórios industriais, visite nossa página de produtos e fale com o time técnico: https://www.blog.lri.com.br/produtos/modulo-sfp-industrial
Perspectivas futuras e aplicações específicas a observar
Tendências: convergência OT/IT, migração incremental para IIoT e maior uso de análises em tempo real exigirão enlaces mais resilientes e observabilidade via DDM e telemetria. Avanços em fibras multimodo de maior largura de banda (OM4/OM5) e em transceivers com monitoramento aprimorado aumentarão o alcance útil.
Projetos que priorizam modularidade e monitoramento preditivo terão ganhos em disponibilidade e redução de TCO. Avalie a adoção de SFPs com telemetria integrada para suportar práticas de manutenção preditiva.
Convido você a comentar dúvidas, compartilhar experiências de campo ou solicitar que façamos uma análise de compatibilidade para o seu projeto específico.
Conclusão
O Módulo SFP 1000Base-SX2 (multimodo 1310 nm, 2 km) da ICP DAS oferece uma solução técnica sólida para enlaces Gigabit em ambientes industriais, combinando alcance estendido em multimodo, conformidade com padrões e opções de monitoramento. Sua aplicação reduz riscos elétricos, melhora disponibilidade e simplifica arquitetura de rede em automação, utilities e CFTV.
Para maximizar benefícios, planeje o link com base em cálculos de link budget, realize testes com OTDR/power meter e escolha variantes com DDM e faixa térmica adequada. A compatibilidade com switches ICP DAS e o suporte técnico local facilitam adoção em projetos com requisitos críticos.
Se deseja aprofundar a análise do seu projeto ou receber uma cotação técnica, comente abaixo ou contate nosso time. Consulte também materiais complementares no blog para práticas avançadas de instalação e teste: https://blog.lri.com.br/industria-4-0-iiot
