Módulo SFP 100Base-FX Multimodo 1310 nm 2 km

Introdução

Este artigo técnico explica de forma objetiva e aprofundada o módulo SFP 100BASE-FX multimodo 1310 nm 2 km, focalizando aplicações industriais, requisitos de rede para SCADA/IIoT e critérios de especificação para integradores.
Apresento normas relevantes (ex.: IEEE 802.3u, IEC 60825-1, IEC/EN 62368-1), parâmetros como MTBF e considerações práticas de instalação e troubleshooting.
Use este guia para avaliar o impacto em CAPEX/OPEX, compatibilidade com switches SFP e integração com controladores ICP DAS em projetos de automação e utilities.

Introdução ao Módulo SFP 100BASE-FX Multimodo 1310 nm 2 km — O que é e por que importa

Definição técnica rápida — prometo: explicarei o que é o módulo SFP 100BASE-FX multimodo 1310 nm 2 km.

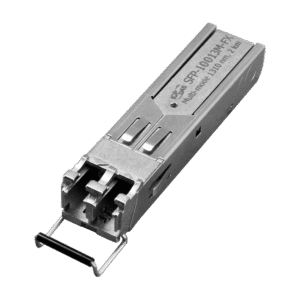

O módulo SFP 100BASE-FX multimodo 1310 nm 2 km é um transceptor óptico hot-pluggable conforme padrão SFP que implementa o enlace Ethernet 100BASE-FX a 100 Mbps sobre fibra multimodo.
Opera na faixa óptica nominal de 1310 nm e é especificado para alcance típico de até 2 km em fibra multimodo (dependendo do tipo de MMF e da perda por conectorização).
É indicado para substituir enlaces elétricos em ambientes industriais, reduzindo interferência eletromagnética e aumentando imunidade a ruído conforme recomendações EMC (por exemplo IEC 61000).

Contexto de uso — prometo: mostrarei onde esse componente se encaixa em redes industriais e comunicações de dados.

O módulo é usado em backbones industriais, enlaces entre armários de controle, e interconexão entre switches e dispositivos que exigem isolamento galvânico.
Em ambientes com alta EMI, como subestações e áreas de força, a fibra multimodo 1310 nm fornece robustez superior ao par trançado e soluções baseadas em cobre.
No contexto IIoT e SCADA, serve para garantir deterministicidade e isolamento físico entre domínios de rede, facilitando segmentação e QoS.

Visão geral das características-chave — prometo: resumo das capacidades mais relevantes para engenheiros e integradores.

Características essenciais incluem compatibilidade SFP, suporte a 100BASE-FX, operação a 1310 nm, alcance multimodo até 2 km, e conector LC padrão.
Parâmetros importantes são sensibilidade do receptor, potência de saída óptica, margem de perda, MTBF e conformidade com IEC 60825-1 (segurança laser).
Essas especificações impactam diretamente a seleção de fibra (OM1/OM2/OM3), atenuação por conectores e projeto de enlace com margens para degradação ao longo do tempo.

Principais aplicações e setores atendidos pelo Módulo SFP 100BASE-FX Multimodo 1310 nm 2 km

Redes industriais e automação — prometo: exemplos de uso em plantas e linhas de produção.

Em linhas de produção, o módulo interliga switches industriais próximos a PLCs e I/O distribuído, garantindo imunidade a ruído e redução de interrupções.
É adequado para enlaces de curta a média distância entre painéis e salas de controle, onde a fibra multimodo é mais econômica que single-mode para <2 km.
A latência limitada e a estabilidade do enlace favorecem protocolos determinísticos ou encapsulados como Modbus TCP, Profinet e EtherNet/IP.

Energia, petróleo & gás e utilidades — prometo: como o módulo atende requisitos de isolação e confiabilidade.

Em subestações e estações de bombeamento, a isolação galvânica pela fibra elimina correntes de fuga e problemas de aterramento entre locais remotos.
A robustez contra interferências eletromagnéticas e a conformidade com padrões IEC para ambientes industriais reduzem risco de falhas críticas.
A alta confiabilidade (MTBF elevado) e opções de redundância de link contribuem para SLA rígidos típicos de utilities.

Transporte, ferroviário e cidades inteligentes — prometo: casos de uso em sistemas distribuídos.

Em ferrovias e controle de tráfego, o SFP multimodo é usado para comunicar PLCs, câmeras e equipamentos de borda com baixa latência.
Para projetos de cidades inteligentes, permite enlaces seguros entre sensores remotos e centros de coleta sem suscetibilidade a ruído urbano.
Em todos os casos, a escolha multimodo 1310 nm até 2 km equilibra custo e alcance para infraestruturas urbanas e industriais.

Telecomunicações e datacenters de borda — prometo: quando optar por fibra multimodo 1310 nm.

Para datacenters de borda e POPs locais onde os enlaces são curtos (<2 km), a fibra multimodo com 1310 nm é custo-efetiva comparada ao single-mode.
Quando há necessidade de compatibilidade com equipamentos legacy 100BASE-FX, este módulo garante interoperabilidade sem upgrades caros de infraestrutura.
Em cenários de agregação entre switches de borda e micro-datacenters, é uma solução prática para conectar equipamentos ICP DAS e terceiros.

Especificações técnicas do Módulo SFP 100BASE-FX Multimodo 1310 nm 2 km — Tabela de referência completa

Tabela de especificações (promessa: tabela com parâmetros elétricos, ópticos e mecânicos)

Referência: parâmetros típicos; consulte a folha de dados do fabricante para valores exatos e curvas. Para informações complementares veja posts técnicos no blog da LRI: https://blog.lri.com.br/guia-ethernet-industrial e https://blog.lri.com.br/seguranca-industrial-iiot.

Requisitos de alimentação e pinagem — prometo: detalhes elétricos e compatibilidade com slots SFP.

O módulo SFP recebe alimentação do slot SFP no equipamento host: tensão típica 3.3 V via pinos padronizados (SFP MSA).
Não há alimentação externa separada para o laser; verifique suporte ao SFP em switches industriais e controladores ICP DAS para compatibilidade elétrica e gerenciamento via registers SFF-8472.
Garantir que o host suporte limitação de corrente e hot-swap para evitar danos elétricos ao inserir/remover o SFP.

Normas e certificações relevantes — prometo: listagem de padrões conforme IEC/IEEE/ITU aplicáveis.

Normas de comunicação: IEEE 802.3u (100BASE-FX); segurança laser: IEC 60825-1.
Compatibilidade eletromagnética e segurança de equipamento: IEC/EN 62368-1, imunidade IEC 61000-6-2 e emissões IEC 61000-6-4; além de RoHS e CE/FCC conforme aplicável.
Recomenda-se confirmar certificações locais (ex.: ANATEL para Brasil) quando for o caso.

Importância, benefícios e diferenciais do Módulo SFP 100BASE-FX Multimodo 1310 nm 2 km

Benefícios operacionais e de confiabilidade — prometo: como reduz falhas e facilita manutenção.

A fibra óptica elimina loops de terra e imunidade a EMI, reduzindo causas comuns de falhas em ambientes industriais.
SFP hot-pluggable facilita substituições rápidas, reduzindo MTTR e o custo de manutenção em campo.
Monitoramento via SFP diagnostics (SFF-8472) permite verificar parâmetros ópticos (Tx bias, Rx power) para manutenção preditiva.

Diferenciais da solução ICP DAS — prometo: características que destacam este módulo frente a concorrentes.

Soluções ICP DAS frequentemente oferecem integração nativa com seus gateways e controladores, facilitando deploy com SCADA e plataformas IIoT.
Diferenciais podem incluir firmware testado, suporte técnico especializado, e opções de garantia/assistência técnica local.
Para aplicações que exigem essa robustez, a série de módulos SFP da ICP DAS é a solução ideal. Confira as especificações em: https://www.lri.com.br/comunicacao-de-dados/modulo-sfp-100base-fx-multimodo-1310-nm-2-km.

ROI e impacto em CAPEX/OPEX — prometo: argumentos para decisão técnica e econômica.

Adotar fibra reduz custos de manutenção e falhas relacionadas a interferência elétrica, diminuindo OPEX ao longo do ciclo de vida.
O CAPEX inicial de transceivers e fibra é frequentemente compensado por menor necessidade de blindagem, repetidores elétricos e downtime.
Ao justificar investimento, inclua cálculos de MTBF, MTTR e impacto em SLA para demonstrar payback técnico-econômico.

Guia prático de uso do Módulo SFP 100BASE-FX Multimodo 1310 nm 2 km — Como instalar e configurar passo a passo

Preparação e verificação antes da instalação — prometo: checklist pré-instalação.

Checklist: confirmar compatibilidade de slot SFP, polímero/OMF da fibra (OM1/OM2/OM3), limpadores de conector e ferramentas.
Verifique políticas de aterramento e isolamento no projeto e se o equipamento host suporta 100BASE-FX e SFF-8472.
Confirme temperaturas operacionais e certificado do módulo para o ambiente alvo.

Inserção física e cuidados com fibra multimodo — prometo: passo a passo seguro para plug & play.

Limpe conectores LC com spray de limpeza e swabs antes de inserir para evitar perdas por sujeira.
Insira o SFP com o host energizado somente se o equipamento suportar hot-swap; observe trava do conector para segurança mecânica.
Evite curvaturas acentuadas na fibra (< radius específicado) e proteja terminais com boot e gerenciadores de cabos.

Configuração de portas e testes de link — prometo: comandos e procedimentos para validar conectividade.

No switch, verifique status da porta com comandos como "show interface" ou "ethtool" em Linux para confirmar 100 Mbps full-duplex e link up.
Use fonte óptica e medidor de potência (OTDR quando necessário) para medir perda e margem entre Tx/Rx; monitore Rx Power via SFP diagnostics.
Execute testes de throughput e latência para validar requisitos de SCADA/IIoT; registre resultados para contrato de aceite.

Procedimentos de manutenção e troubleshooting básico — prometo: soluções para falhas comuns e verificação de potência óptica.

Problemas comuns: limpeza de conectores, mismatch multimodo/single-mode, distância excessiva ou perdas por emenda mal feita.
Diagnóstico rápido: trocar SFP por unidade conhecida boa, medir potência Rx/Tx e validar continuidade com OTDR.
Mantenha peças sobressalentes críticas (transceivers e patch cords certificados) e registre logs para análise de tendência.

Integração do Módulo SFP 100BASE-FX Multimodo 1310 nm 2 km com sistemas SCADA e IIoT

Arquitetura típica de integração — prometo: diagrama funcional e papel do SFP no backbone.

Num backbone industrial, o SFP conecta switches de núcleo a agregação e a dispositivos de borda como gateways IIoT.
Funciona como ponte física entre segmentos isolados, suportando segmentação de redes e políticas de segurança.
Para arquiteturas redundantes, combine múltiplos SFPs com STP/RSTP, LACP ou protocolos de redundância de caminho.

Protocolos, latência e requisitos de rede para SCADA/IIoT — prometo: requisitos de QoS e recomendações.

SCADA demanda baixa latência e alta disponibilidade; priorização de tráfego com QoS é essencial para telemetria crítica.
Para IIoT, use VLANs, MPLS ou VPNs para separar dados operacionais de tráfego não crítico e aplicar políticas de QoS.
Monitore jitter/latência e garanta margem de link óptico para evitar degradação que impacte determinismo.

Boas práticas para segurança e segmentação de redes industriais — prometo: como proteger o tráfego usando o módulo.

Segmentação por VLANs e firewalls industriais entre domínios reduz superfície de ataque; fibra fornece isolamento físico.
Implemente autenticação de dispositivos, listas de controle e VLANs por função (controle, engenharia, operação).
Considere uso de criptografia de link e monitoramento contínuo para detectar alterações de performance e intrusões.

Exemplos de integração com controladores ICP DAS e gateways IIoT — prometo: passos práticos para integração.

Ao integrar com controladores ICP DAS, configure portas Ethernet do controlador para aceitar enlace 100BASE-FX e validar SFP diagnostics.
Use gateways IIoT da mesma família para converter protocolos locais a MQTT/OPC UA, transportando dados pelo enlace SFP para a nuvem.
Teste end-to-end com ferramentas de captura e compare tempos de amostragem para validar requisitos de aplicação.

Exemplos práticos de uso do Módulo SFP 100BASE-FX Multimodo 1310 nm 2 km em campo

Caso 1 — interconexão de armários de controle em planta industrial (promessa: configuração e resultados).

Projeto: conectar 10 armários com switches usando fibra multimodo e SFP 100BASE-FX para eliminar ruído e loops de terra.
Resultado: redução de falhas intermitentes, menor tempo de manutenção e maior disponibilidade de PLCs críticos.
Recomendação: especifique patch cords LC-LC e teste OTDR pós-instalação.

Caso 2 — redundância de link entre subestações de energia (promessa: topologia e ganhos em disponibilidade).

Topologia: enlaces duplos em anel com SFPs e switches industriais para redundância e failover rápido.
Ganhos: disponibilidade aumentada (>99.9%), menor risco de interrupção por falhas físicas ou sobrecargas elétricas.
Para aplicações críticas, combine com protocolos de redundância de caminho e monitoramento de integridade.

Caso 3 — enlace de sensores remotos para aplicação IIoT (promessa: requisitos de banda e latência).

Para clusters de sensores remotos, SFP 100BASE-FX fornece largura suficiente e isolamento para transmitir pacotes de telemetria.
Latência reduzida e baixa variação (jitter) garantem tempos determinísticos aceitáveis para muitos sensores industriais.
Dimensione enlaces com margem de potência e use QoS para priorizar dados críticos.

Comparação técnica: Módulo SFP 100BASE-FX Multimodo 1310 nm 2 km vs outros módulos ICP DAS e produtos similares

Quadro comparativo de especificações (promessa: tabela comparando alcance, comprimento de onda, taxa, compatibilidade)

A escolha depende de alcance, tipo de fibra instalada e requisitos de taxa.
Compare sensibilidades ópticas e potências Tx para assegurar margem adequada ao projeto.
Considere preço, disponibilidade e suporte técnico ao decidir entre multimodo e single-mode SFPs.

Quando escolher este módulo vs SFPs de fibra single-mode ou cobre (promessa: critérios de decisão).

Escolha multimodo 1310 nm até 2 km quando distância e custo favoreçam MMF e atualização de fibras single-mode for desnecessária.
Opte por single-mode quando alcance >2 km ou quando infraestrutura existente for SMF; escolha cobre (RJ45) quando isolamento e EMI não forem problema e distâncias curtas.
Critérios: alcance, imunidade EMI, custo de fibra, necessidade de isolamento galvânico e previsões de crescimento da rede.

Limitações conhecidas e trade-offs técnicos (promessa: pontos a considerar antes da compra).

Limitações: multimodo pode sofrer modal dispersion em taxas mais altas e distância maior; compatibilidade física de conectorização deve ser verificada.
Trade-off: custo inicial menor que SMF, mas menos adequado para upgrade futuro a 1 Gbps/10 Gbps sem troca de fibra ou transceivers.
Avalie planos de crescimento e considere OM3/OM4 se possível para flexibilidade futura.

Erros comuns, armadilhas e detalhes técnicos a observar com o Módulo SFP 100BASE-FX Multimodo 1310 nm 2 km

Problemas de mismatch multimodo vs single-mode — promessa: diagnóstico e correção.

Conectar SMF a MMF sem transceiver adequado resulta em perda severa e link instável.
Diagnóstico: medição de potência e inspeção de conectores; correção: usar transceivers apropriados ou conversores.
Planeje infraestrutura para evitar mistura de tipos de fibra em um mesmo enlace.

Perdas por conectorização e atenuação de fibra (promessa: como medir e mitigar).

Cada conectoridade adiciona perda típica de 0.2–0.5 dB; emendas e curvaturas também contribuem.
Medir com OTDR e power-meter e aplicar margem mínima de projeto (ex.: 3 dB) para garantir operação robusta.
Use conectores de qualidade, limpeza regular e procedimentos de terminação padronizados.

Incompatibilidades de vendors e firmware (promessa: estratégias para compatibilidade).

Alguns hosts bloqueiam SFPs não certificados; verifique lista de compatibilidade do fabricante do equipamento host.
Estratégia: adquirir SFPs certificados ou módulos ICP DAS com garantia de interoperabilidade e suporte.
Documente versões de firmware e mantenha contato com suporte para resolver incompatibilidades de vendor.

Checklist de especificação e compras para integradores que vão usar o Módulo SFP 100BASE-FX Multimodo 1310 nm 2 km

Requisitos mínimos de infraestrutura (promessa: o que solicitar em projetos).

Solicite tipo de fibra (OM1/OM2/OM3), plano de rota, número de conectores, e margem de perda calculada.
Exija testes pós-instalação com OTDR e relatório de perda por enlace para aceitação.
Defina requisitos ambientais (temperatura, vibração) para selecionar SFP com especificação industrial.

Itens a incluir em proposta técnica e contrato (promessa: cláusulas e testes aceitos).

Incluir requisitos de testes (OTDR, power meter), garantias de MTBF, SLA de disponibilidade e cláusulas de substituição de peças.
Definir critérios de aceitação, prazos de entrega, e escopo de suporte técnico.
Adicionar cláusula para atualizações/compatibilidade futura caso haja migração para taxas superiores.

Como solicitar suporte técnico e peças sobressalentes (promessa: fluxo de atendimento ICP DAS).

Para suporte, entre em contato com o canal comercial LRI/ICP DAS especificando modelo, logs SFP e resultados de teste.
Solicitar peças sobressalentes (SFPs, patch cords LC-LC) via formulário comercial ou representante local.
A LRI oferece materiais técnicos e posts de referência em https://blog.lri.com.br/ e canais de suporte para integradores.

Conclusão e chamada para ação — Entre em contato / Solicite cotação do Módulo SFP 100BASE-FX Multimodo 1310 nm 2 km

Resumo executivo da proposta de valor (promessa: recapitulação dos argumentos principais).

O módulo SFP 100BASE-FX multimodo 1310 nm 2 km oferece isolamento galvânico, robustez EMI e compatibilidade com infraestruturas industriais a custo competitivo.
É ideal para enlaces de até 2 km em plantas industriais, utilities, transporte e datacenters de borda, com fácil manutenção via hot-swap e diagnostics SFF-8472.
A solução reduz OPEX por menor número de falhas e MTTR, entregando ROI sólido para projetos críticos.

Próximos passos recomendados (promessa: como proceder para avaliação técnica ou compra).

Recomendo executar um piloto de enlace com medição OTDR e validação de performance em ambiente real.
Peça amostras do módulo, valide compatibilidade com seus switches e documente resultados de teste para aceitação.
Para aplicações que exigem essa robustez, a série de módulos SFP da ICP DAS é a solução ideal. Confira as especificações e solicite cotação: https://www.lri.com.br/comunicacao-de-dados/modulo-sfp-100base-fx-multimodo-1310-nm-2-km e veja nossos produtos em https://www.lri.com.br/produtos/modulos-sfp.

Contato técnico e comercial (promessa: instruções claras para solicitar cotação ou suporte).

Para cotação técnica e suporte, contate o time LRI com dados do projeto (distâncias, tipo de fibra, temperatura operacional).
Inclua logs, fotos de instalação e resultados OTDR para acelerar análise e recomendação de peças.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Perspectivas futuras e aplicações estratégicas do Módulo SFP 100BASE-FX Multimodo 1310 nm 2 km

Tendências tecnológicas (promessa: como evoluções em IIoT e redes ópticas impactam o uso do módulo).

Evoluções em IIoT e demandas por mais largura tendem a migrar tráfego para 1 Gbps/10 Gbps, exigindo planejamento de upgrade de fibra (OM3/OM4).
Ainda assim, enlaces 100BASE-FX permanecem válidos para muitos sensores e aplicações determinísticas que não exigem altas taxas.
Transceivers com diagnostics avançados e gestão remota continuarão a elevar eficiência operacional.

Aplicações emergentes específicas (promessa: cenários onde o módulo terá papel crítico nos próximos anos).

Cenários com grande distribuição de sensores e necessidade de isolamento, como microgrids e smart substations, manterão a demanda por SFPs 100BASE-FX.
Aplicações de retrofit em instalações existentes onde a troca de fibra completa não é viável também se beneficiarão desta solução.
A integração com gateways IIoT e plataformas de analytics fará com que esses enlaces continuem críticos em topologias distribuídas.

Recomendação estratégica para integradores e gestores (promessa: roadmap de adoção e atualização).

Recomendo mapear a infraestrutura de fibra atual e planejar migração gradual para OM3/OM4 quando for necessário suportar 1 Gbps/10 Gbps.
Adote SFPs certificados e mantenha políticas de testes e manutenção preditiva para maximizar vida útil dos enlaces.
Pergunte ao time LRI sobre opções de piloto e kits de avaliação para validar a solução em seu ambiente: https://blog.lri.com.br/contato.

Incentivo você a comentar abaixo com dúvidas técnicas ou casos práticos onde pretende aplicar o módulo; responderemos com orientação técnica direcionada.
