Introdução
Módulo ZigBee Router Digital Isolado 8 Entradas e 8 Saídas é um dispositivo projetado para aplicações de aquisição de dados e controle remoto em ambientes industriais. Neste artigo técnico abordarei o produto, sua arquitetura, aplicações típicas em automação industrial, utilities, IIoT e Indústria 4.0, além de guias de instalação, integração SCADA/IIoT e comparativos com outras soluções ICP DAS. A palavra-chave principal e termos secundários como ZigBee router, I/O isoladas e integração SCADA/IIoT já aparecem aqui para otimização semântica.
O foco é fornecer conteúdo de alta credibilidade (E‑A‑T): citarei normas relevantes (por exemplo, IEC/EN 62368-1, IEC 61000-6-2/6-4, IEC 60664), conceitos como isolamento galvânico, MTBF e PFC, além de dados de engenharia aplicáveis em projetos. O público-alvo são engenheiros de automação, integradores, equipes de TI industrial e compradores técnicos que precisam de especificações acionáveis e recomendações práticas.
Ao longo do texto haverá listas, tabelas e instruções passo a passo para facilitar a tomada de decisão e o comissionamento. Para exemplos complementares sobre integração SCADA e segurança IIoT, consulte também estes artigos do nosso blog: https://blog.lri.com.br/integracao-scada-modbus e https://blog.lri.com.br/seguranca-iiot. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Introdução ao Módulo ZigBee Router Digital Isolado 8 Entradas e 8 Saídas — visão geral e conceito (O que é?)
Definição técnica e conceito fundamental

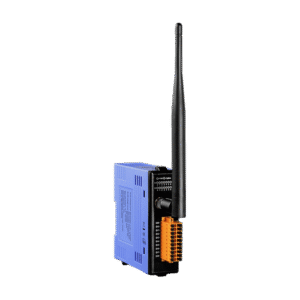

O módulo ZigBee router digital isolado 8 entradas e 8 saídas é um equipamento que combina funções de aquisição e acionamento digital com comunicação sem fio baseado no padrão ZigBee (IEEE 802.15.4). Suas entradas digitais capturam estados de sensores e contatos secos; as saídas digitais realizam acionamentos em cargas de baixa corrente ou interfaces de relé externas.
O termo isolado refere-se ao isolamento galvânico entre a eletrônica de I/O e a parte de potência/comunicação, reduzindo interferência e protegendo sistemas contra descargas e diferenças de potencial. Esse isolamento é frequentemente projetado segundo critérios da IEC 60664 para garantir níveis seguros de tensão de isolamento.
Como router ZigBee, o dispositivo participa da topologia mesh, estendendo alcance e robustez da rede sem fio ao encaminhar pacotes entre nós e gateways. Isso é crítico em plantas industriais com obstáculos físicos e requisitos de disponibilidade elevados.
Componentes principais e arquitetura do dispositivo
A arquitetura típica inclui: bloco de I/O digital (8 entradas, 8 saídas), isolamento físico (optocopladores/transformadores de sinal), módulo rádio ZigBee (freq. 2.4 GHz, conformidade ZigBee 3.0/PRO), alimentação e interfaces de gerenciamento. Cada bloco possui filtros e condicionamento para imunidade a ruídos (EMC conforme IEC 61000‑6‑2/6‑4).
O firmware gerencia o emparelhamento ZigBee, roteamento mesh, debounce de entradas, timers de saída e mecanismo para OTA (over‑the‑air) de firmware. Interfaces auxiliares podem incluir RS‑485 para integração local ou LEDs/diagnósticos para troubleshooting.
A alimentação é tipicamente 10–30 Vdc (ou 24 Vdc industrial padrão), com circuito de proteção contra inversão de polaridade e supressão transiente (TVS). Valores de MTBF estimados para módulos ICP DAS costumam ultrapassar 100.000 horas em condições industriais.
Principais aplicações e setores atendidos pelo Módulo ZigBee Router Digital Isolado 8 Entradas e 8 Saídas
Casos de uso por setor
Em manufatura, o módulo monitora portas de segurança, sensores de presença e statuses de máquinas, enviando alarmes ao SCADA sem cabeamento extenso. Em utilities (estações de água/energia), é útil para digitalizar sinais de bombas, válvulas e alarmes remotos.
No setor agrícola, permite controle remoto de bombas e válvulas de irrigação, reduzindo cabeamento em grandes áreas agrícolas. Para automação predial, facilita a supervisão de entradas de portas, sensores de janela e controle de iluminação em áreas onde cabeamento é custoso.
Em retrofit de painéis elétricos, o módulo serve como solução para expandir I/O sem modificar toda a fiação do painel, integrando-se ao SCADA via gateways ZigBee‑Ethernet/Modbus.
Benefícios operacionais por aplicação
Redução significativa de cabeamento e tempo de instalação reduz o TCO (Total Cost of Ownership) em projetos distribuídos. A topologia mesh do ZigBee permite cobertura estendida e redundância, melhorando disponibilidade operacional em aplicações críticas.
O isolamento galvânico protege equipamentos e redes de controles contra picos e loops de terra, aumentando a segurança elétrica e reduzindo falhas induzidas por ruído. Isso é especialmente relevante em ambientes com motores e inversores.
O uso de I/O configuráveis (debounce, latch, timers) reduz lógica adicional no PLC/SCADA, acelerando comissionamento e diminuindo ciclos de manutenção.
Especificações técnicas detalhadas do Módulo ZigBee Router Digital Isolado 8 Entradas e 8 Saídas (tabela)
Tabela de especificações resumida (recomendada)
| Item | Especificação |
|---|---|
| Entradas digitais | 8, tipo NPN/PNP selec., 0/24 Vdc, isolamento opto‑acoplado, proteção até 30 V |
| Saídas digitais | 8, tipo transistor/relé (opções), corrente por saída 0.5–2 A (depende do modelo) |
| Isolamento | Galvânico entre I/O e rádio: 1500 Vrms (típico) conforme IEC 60664 |
| Rádio ZigBee | 2.4 GHz, potência 8–20 dBm (depende da certificação), ZigBee 3.0/PRO compatível |
| Interfaces | RS‑485 (opcional), LEDs de status, pino de diagnóstico |
| Alimentação | 10–30 Vdc (nominal 24 Vdc), consumo típico 200–500 mA |
| Certificações | CE (EMC), FCC (se aplicável), conforme IEC/EN 62368‑1, IEC 61000‑6‑2/6‑4 |
| Temperatura de operação | −20 °C a +60 °C |
| Dimensões e montagem | Montagem em trilho DIN ou painel; dimensões típicas 120 x 90 x 40 mm |
| MTBF (estimado) | >100.000 h (condições IEC) |
| Proteções | ESD, surge, proteção contra inversão de polaridade |
Notas técnicas e limites de operação
As entradas devem ser dimensionadas para sinais de 0–30 Vdc; cargas indutivas exigem snubbers ou relés externos. Limites de corrente das saídas podem variar: modelos com transistores exigem cargas de baixa corrente; use relé quando necessário para cargas AC.
Tempo de resposta: debounce configurável (tipicamente 1–100 ms); latência ZigBee típica de 50–200 ms em redes com roteamento; considerações de QoS para eventos críticos são essenciais. Para requisitos de segurança elétrica, siga normas IEC/EN 62368‑1 e verifique ratings de isolamento.
Para ambientes com EMI elevado, recomenda‑se filtragem adicional e separação física de cabos de potência. Considere práticas de aterramento e routing para minimizar loops de terra que comprometam o isolamento.
Importância, benefícios e diferenciais do produto Módulo ZigBee Router Digital Isolado 8 Entradas e 8 Saídas
Diferenciais técnicos frente ao mercado
O diferencial reside em isolamento galvânico robusto, firmware com suporte a ZigBee mesh e opções de I/O configuráveis na borda, além de compatibilidade com padrões industriais e certificações. A ICP DAS oferece histórico comprovado de confiabilidade em ambientes industriais.
Suporte a atualização OTA e diagnósticos locais (LEDs e logs) facilita manutenção e atualização de campo, reduzindo downtime e esforço de suporte. Integração com gateways Modbus/HTTP/MQTT amplia o ecossistema IIoT.
Projetos seguem normas EMC (IEC 61000) e segurança (IEC/EN 62368‑1). Para projetos sensíveis, a conformidade com essas normas é um fator decisivo na seleção do fornecedor.
ROI e vantagens econômicas
Economia de cabeamento e redução no tempo de comissionamento trazem ROI rápido em instalações distribuídas. Menos interrupções por ruídos elétricos e falhas causa redução de manutenção corretiva.
Substituir longas seções de cabeamento por comunicação ZigBee reduz custo de instalação e mão de obra, especialmente em retrofit. A modularidade diminui estoque de peças e facilita expansão.
A integração nativa com plataformas IIoT permite coleta contínua de dados para analytics, possibilitando preditiva manutenção e otimização de processos que se traduzem em economia operacional.
Para aplicações que exigem essa robustez, a série Módulo ZigBee Router Digital Isolado 8 Entradas e 8 Saídas da ICP DAS é a solução ideal. Confira as especificações completas e solicite orçamento: https://www.lri.com.br/aquisicao-de-dados/modulo-zigbee-router-digital-isoladas-8-entradas-e-8-saidas
Guia prático e aplicação: Como instalar e usar o Módulo ZigBee Router Digital Isolado 8 Entradas e 8 Saídas
Planejamento e pré-requisitos
Checklist inicial: verificar tensão de alimentação, certificado de conformidade, mapa de I/O, requisitos de segurança e alcance ZigBee esperado. Avalie topologia física para minimizar obstáculos e fontes de interferência.
Ferramentas: multímetro, ferramentas para trilho DIN, analisador de espectro/ZigBee sniffer (opcional), cabos blindados para entradas sensíveis e ESD protection. Defina endereçamento e plano de integração SCADA/IIoT.
Confirme compatibilidade com gateways Modbus/MQTT e políticas de segurança (VPN, segmentação de rede). Consulte também o artigo sobre integração SCADA para melhores práticas: https://blog.lri.com.br/integracao-scada-modbus
Instalação física e montagem (passo a passo)
- Fixe o módulo no trilho DIN ou painel evitand upequenas vibrações e calor excessivo.
- Conecte alimentação seguindo polaridade e use proteção contra surtos; verifique LEDs de inicialização.
- Ligue entradas/saídas conforme diagrama de conexão; mantenha separação entre cabos de potência e sinais.
Aterramento: conecte o ponto de terra do gabinete conforme normas locais; evite loop de terra através de I/O. Documente cada conexão e rotule cabos para manutenção.
Configuração de I/O e parâmetros via software/firmware
Use a ferramenta ICP DAS (ou software fornecido) para configurar debounce, níveis lógicos, timers e tipos de saída (transistor/relé). Configure o emparelhamento ZigBee com o gateway/fabricante e defina endereços e route tables.
Implemente políticas de timeout e watchdogs para evitar estados presos em saídas; habilite logs de diagnóstico e OTA para atualizações futuras. Realize testes de firmware em bancada antes da implantação em larga escala.
Para integração SCADA/IIoT, mapeie tags Modbus/MQTT e verifique polling rates — entradas digitais podem ser poluladas em 100–500 ms dependendo da rede ZigBee e gateway.
Testes funcionais e validação em campo
Verifique RSSI e qualidade do link em múltiplos pontos; mantenha RSSI > −80 dBm para operação estável. Execute testes de latência e perda de pacotes sob carga de rede.
Teste falhas: perda de gateway, reboot de módulo e reconexão para validar resiliência. Utilize ferramentas de sniffing ZigBee para diagnosticar problemas de emparelhamento.
Documente resultados, ajuste posição de antenas ou adicionar routers se necessário. Para casos críticos, considere redundância de gateway.
Integração com sistemas SCADA/IIoT e integração SCADA/IIoT
Protocolos e interfaces suportadas (Modbus, MQTT, etc.)
O módulo normalmente é integrado via gateway que traduz I/O digitais para Modbus TCP/RTU, MQTT, ou HTTP/REST. O mapeamento de tags permite leitura direta no SCADA e envio de eventos ao broker MQTT.
Tags de entrada digital podem ser expostas como coils Modbus ou tópicos MQTT com payloads JSON compactos para dashboards IIoT. Exemplo de payload MQTT: {"tag":"porta1","value":1,"ts":"2025-01-01T12:00:00Z"}.
Para integração direta RS‑485 (quando presente), use Modbus RTU com endereçamento único por dispositivo. Para segurança, implemente TLS e autenticação no gateway/cloud.
Arquitetura de integração e segurança da informação
Melhor prática: ZigBee mesh internamente, gateway Edge para tradução e firewall para segmentação entre rede OT e IT. Use VLANs, VPNs e políticas de ACL no gateway para controlar acessos.
Autenticação de dispositivos, atualização de firmware assinada e logs centralizados são imprescindíveis para conformidade com normas de cibersegurança industrial. Aplique hardening em gateways e servidores SCADA.
Para projetos críticos, siga guidelines de segurança da IEC 62443 e políticas de segregação de rede, reduzindo superfície de ataque e garantindo continuidade operacional.
Exemplo de fluxo de dados IIoT e template de configuração
Fluxo típico: sensor → entrada digital no módulo → ZigBee mesh → gateway ZigBee‑Ethernet → conversão Modbus/MQTT → broker/SCADA → dashboard/analytics.
Template de configuração: defina tags com atributos (ID, tipo, unidade, thresholds, alarm actions), configure thresholds no gateway e habilite publicação de eventos com QoS adequado no MQTT.
Implemente retenção mínima de dados no edge e envio de eventos críticos imediatos; utilize compressão e batch uploads para telemetria não crítica.
Exemplos práticos de uso do Módulo ZigBee Router Digital Isolado 8 Entradas e 8 Saídas em projetos reais
Caso 1 — Monitoramento de portas e alarmes em planta industrial
Contexto: planta com múltiplas portas e áreas isoladas. Solução: instalar módulos ZigBee próximos às portas, reportando estado ao SCADA via gateway.
Implementação: entradas digitais configuradas para detecção de contatos secos, debounced a 50 ms; alarmes configurados para publicação imediata via MQTT.
Resultados: redução de cabeamento em 60%, tempo de instalação reduzido em 40% e melhor rastreabilidade de eventos.
Caso 2 — Acionamento remoto de bombas em sistema de irrigação
Contexto: campo agrícola com distância significativa entre controladores. Solução: usar saídas digitais para comandos de liga/desliga via relé local.
Implementação: saídas com relés externos para cargas AC, proteção contra inversão, lógica de latching e timers para evitar ciclos excessivos.
Resultados: economia de água e energia via controle remoto e telemetria; menor necessidade de manutenção por detecção precoce de falhas.
Caso 3 — Retrofit de I/Os em quadro elétrico com integração SCADA
Contexto: retrofit em máquina legacy sem I/O remotas. Solução: módulos ZigBee instalados dentro do quadro com isolamento entre I/O e rede.
Implementação: mapeamento direto de entradas digitais para tags Modbus; gateway faz tradução e expõe ao SCADA.
Resultados: redução de downtime durante retrofit, menor custo vs. cabeamento novo e fácil reversão.
Comparações, erros comuns e detalhes técnicos entre Módulo ZigBee Router Digital Isolado 8 Entradas e 8 Saídas e produtos similares da ICP DAS
Tabela comparativa (recursos, limites e casos indicados)
| Modelo | I/O | Isolamento | ZigBee alcance | Melhor uso |
|---|---|---|---|---|
| Módulo ZigBee Router 8DI/8DO | 8DI/8DO | 1500 Vrms | 100–300 m (mesh) | Distribuição I/O sem fio |
| Alternativa ICP (relé) | 4DI/4DO relé | 2000 Vrms | 100 m | Cargas AC/contatos industriais |
| Gateway ZigBee‑Ethernet | – | – | n/a | Conector de backbone para SCADA |
Erros comuns na seleção e na instalação
Escolher modelo sem checar corrente das saídas; alguns modelos suportam apenas cargas de baixa corrente. Ignorar requisitos de isolamento e aterramento pode causar falhas por loop de terra.
Ignorar planejamento de rede ZigBee: topologia, densidade de nós e obstáculos físicos afetam latência e perda de pacotes. Não testar RSSI em campo pode levar a cobertura insuficiente.
Não planejar atualizações de firmware e OTA; módulos sem estratégia de manutenção ficam vulneráveis a bugs e riscos de segurança.
Detalhes de manutenção e troubleshooting avançado
Use LEDs e logs para diagnóstico inicial: status do rádio, associações e erros de I/O. Ferramentas de sniffing (e.g., TI Packet Sniffer) ajudam a identificar problemas de mesh.
Procedimentos: reset controlado, re‑pair, verificar tabelas de roteamento e atualizar firmware com imagens assinadas. Testes elétricos: medir isolamento DC e verificar continuidade de terra.
Registre MTBF e ciclos de falha para análise de confiabilidade; programe manutenção proativa com base em telemetria.
Conclusão técnica e chamada para ação — Solicite cotação / Entre em contato
Checklist final para decisão de compra
Verifique: compatibilidade de tensão, tipo de saída (transistor vs relé), nível de isolamento, certificações e suporte a OTA. Confirme requisitos de alcance ZigBee e disponibilidade de gateways.
Avalie TCO: custo de instalação, economia de cabeamento, manutenção e previsão de expansão. Considere SLA e suporte técnico do fornecedor.
Entre em contato conosco para cotação, suporte técnico e provas de conceito. Para ver a opção ideal para aplicações robustas, consulte também nossa página de soluções ZigBee: https://blog.lri.com.br/zigbee-em-automacao/
Perspectivas futuras e aplicações específicas para o Módulo ZigBee Router Digital Isolado 8 Entradas e 8 Saídas — rumo à automação inteligente
O futuro aponta para maior convergência entre redes de campo (ZigBee) e plataformas IIoT em nuvem, com processamento edge para redução de latência e uso de analytics para manutenção preditiva. Integração com 5G privado e OT/IT convergence serão trilhas estratégicas.
Dispositivos como este módulo serão componentes centrais em redes distribuídas de sensores e atuadores, suportando micro‑redes e arquiteturas de digital twin. Recomendamos arquiteturas híbridas (edge+cloud) com políticas de segurança robustas.
Participe com perguntas e comentários: quais desafios você enfrenta em projetos ZigBee? Comentários técnicos e casos reais ajudam a aprimorar conteúdo e suporte.
